直径19mm轴向圆柱形黄色薄膜电容结构

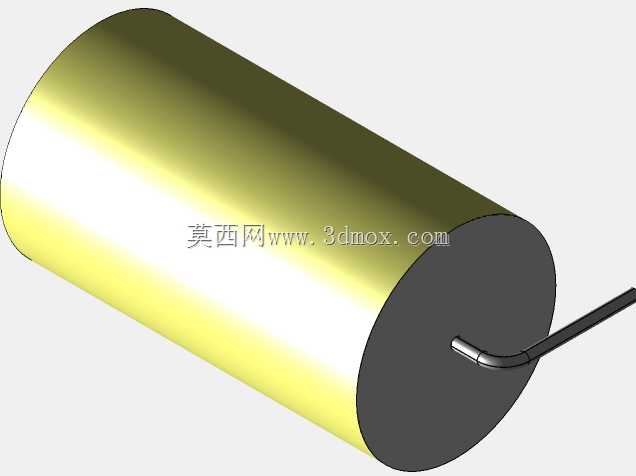

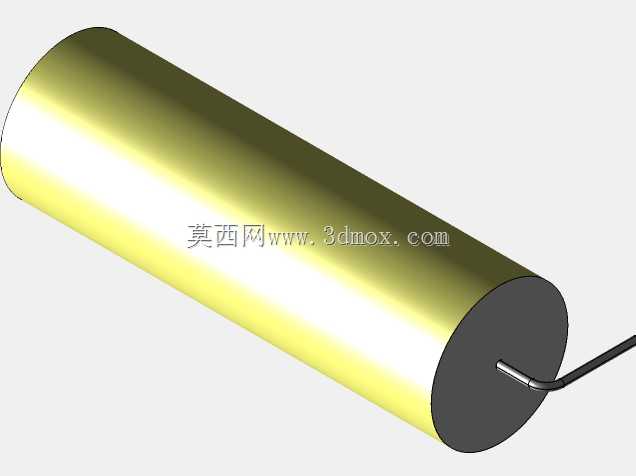

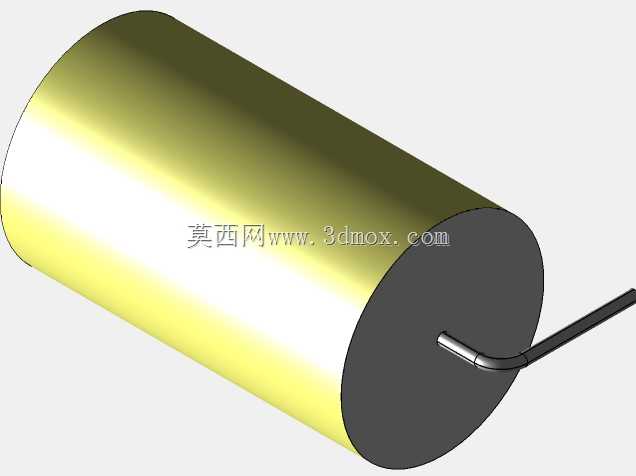

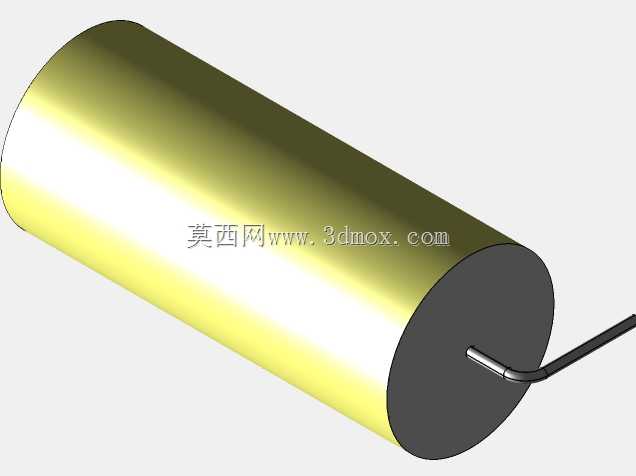

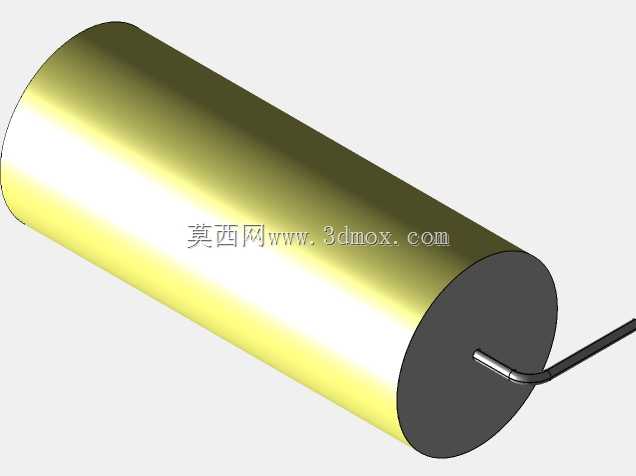

　　在PCB板级电路设计的实际落地环节，直插式无源器件的三维建模精度，直接决定了后续结构干涉检查、装配工艺模拟的可靠性，很多刚入行的结构工程师容易忽略这类小型无源器件的安装细节，等到打样阶段才发现引脚成型角度不对、器件本体和周边结构件碰件，既耽误项目进度也增加了打样成本。这款直径19mm的轴向引线圆柱形薄膜电容，采用聚酯与聚丙烯复合介质材质，本体做黄色外观标识，是工业控制板卡、电源滤波回路、音频信号通路里很常见的无源器件选型。从实际应用场景来看，这类轴向引线的薄膜电容，相比径向引线的同规格器件，在PCB上的安装高度更低，适合对板上器件竖向高度有严格限制的紧凑设备内部，比如薄型工业电源模块、嵌入式工控主板、车载辅助电路单元里，

　　经常能看到这类封装的电容，它的引线从本体两个端面轴向引出，焊接到PCB板面之后，器件本体是平行于板面贴装或者留少量装配间隙，不会像径向引线器件那样垂直立在板上占用过多竖向空间。做这款器件的三维建模时，首先要卡准核心的外形边界：本体圆柱直径严格控制在19mm，建模时要把本体两端的封端结构做出来，不能简单用一个等直径圆柱一笔带过，实际生产里电容两端的金属喷涂层封端，直径会比本体介质卷绕部分略大一点，这个细节如果忽略，在做密集排布的板卡装配时，就容易出现相邻器件间隙计算错误的问题。引线部分的建模是重点，很多通用模型库的电容模型直接把引线做成直杆，完全不符合实际生产的成型要求，实际PCB焊接用的轴向电容引线，

　　在靠近本体的位置会做90度的弯曲成型，弯曲处的圆角半径要符合引脚材质的弯折应力要求，不能做成直角弯折避免引脚断裂，同时两个引脚的中心距要严格匹配PCB上预留的通孔焊盘节距，保证模型导入PCB设计软件之后，引脚能和焊盘精准对齐，不会出现偏移。从功能特性来说，聚酯和聚丙烯复合介质的薄膜电容，兼具聚酯介质的高介电常数、体积小的优势，和聚丙烯介质的低损耗、高绝缘电阻、温度稳定性好的特点，适合在电路里承担耦合、退耦、高频滤波、脉冲信号隔直的作用，相比电解电容，它没有极性要求，安装时不需要考虑正负极方向，降低了生产装配时的错件风险，相比陶瓷电容，它的容量稳定性更好，不会出现明显的电压系数变化，在对信号精度要求较高的模拟电路里适用性更强。

　　建模过程中还要考虑实际安装的公差预留，器件本体的长度方向尺寸、引线伸出本体的长度、引脚的线径，都要按照器件实际手册的标称值做中差建模，不能取极限公差值，避免后续结构检查时出现误判。另外，本体的黄色外观是这类复合介质薄膜电容的常规标识色，建模时的外观渲染要和实物保持一致，方便在BOM可视化核对、装配工艺文件制作的时候，一线操作人员能快速对应上实物器件，减少错料概率。在做整机结构设计的时候，这类轴向电容的安装位置还要考虑和周边发热器件的距离，因为薄膜介质的耐温上限相比陶瓷电容更低，建模时可以提前预留出散热间隙的参考边界，方便结构工程师在器件排布阶段就做好热设计的考量，不用等到热仿真阶段再反复调整器件位置。还有一个容易被忽略的细节，就是引线成型之后，引脚穿过PCB板背面的伸出长度，建模时也要按照常规波峰焊的工艺要求做出来，一般伸出板面2-3mm，方便焊接时的焊锡浸润，这个细节如果在三维模型里体现出来，在做板卡和机箱内部下层结构的间隙检查时，就能提前发现引脚顶到壳体或者其他结构件的问题，很多新手工程师就是因为只做了板面以上的器件模型，忽略了板背的引脚伸出长度，导致组装时才发现干涉，不得不返工修改PCB或者结构件。
