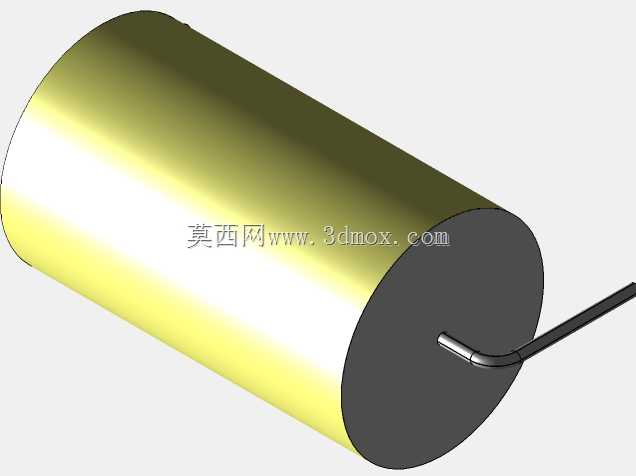

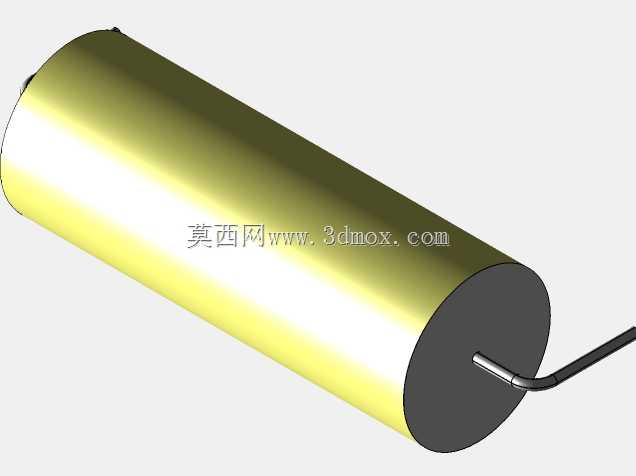

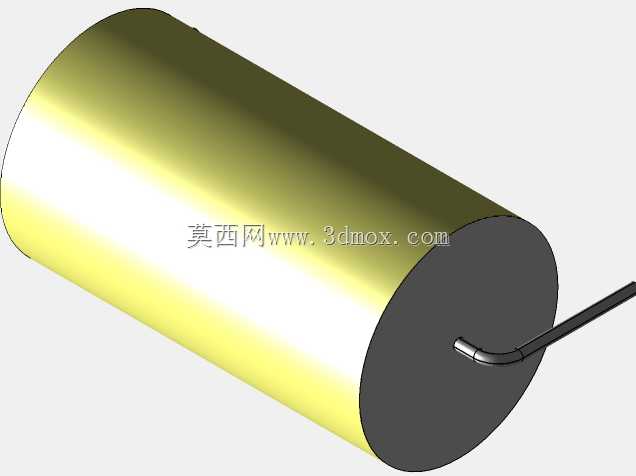

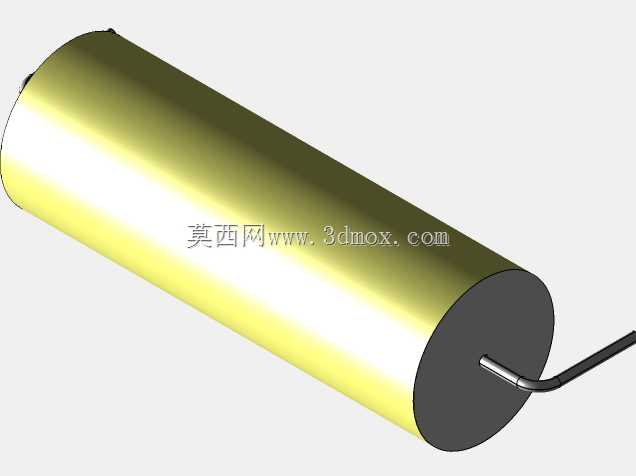

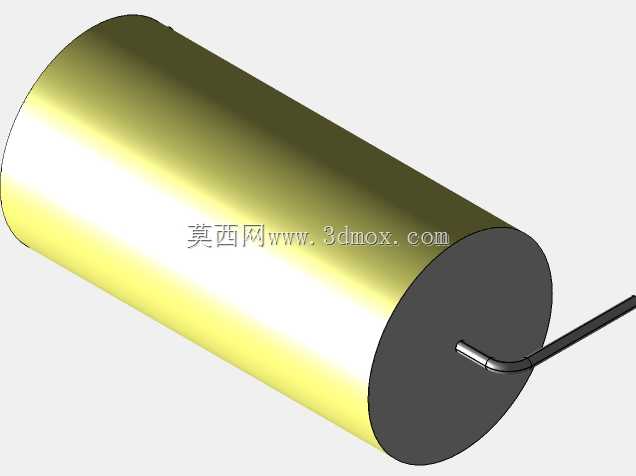

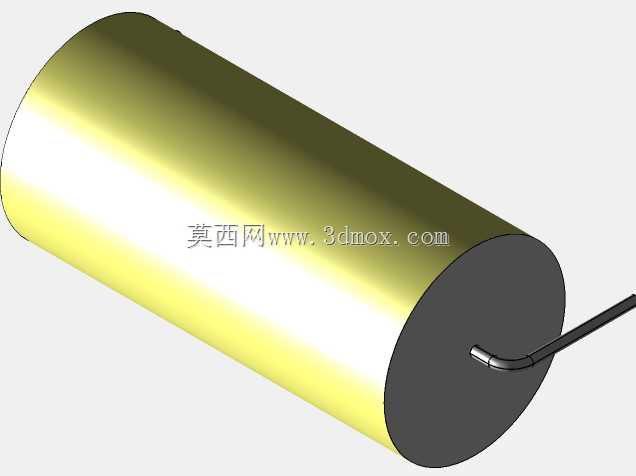

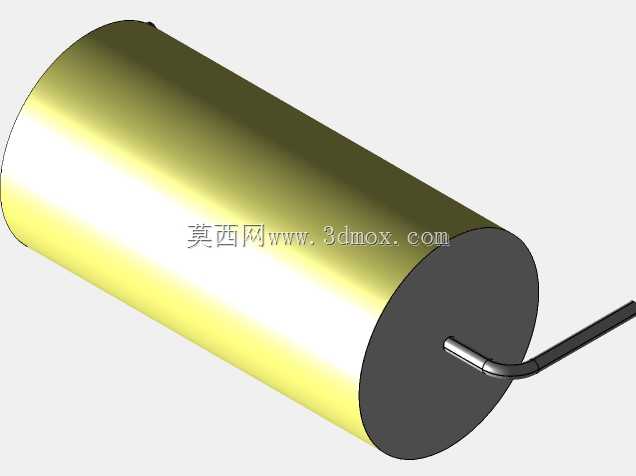

直径16mm黄色轴向圆柱形薄膜电容结构

　　在PCB板级电路设计的实际落地环节，无源元件的三维建模精度直接决定了结构干涉检查、装配工艺模拟的可靠性，这款直径16mm的轴向圆柱形薄膜电容，正是面向工业控制板卡、电源模块、信号调理电路等场景的板载元件建模成果，能够为结构工程师提供精准的装配参考。从实际应用场景来看，这类聚酯与聚丙烯复合介质的轴向薄膜电容，常被用于直流链路滤波、高频信号耦合、脉冲能量泄放等电路环节，相比径向引脚的同规格电容，轴向封装的元件在卧式贴装时能够大幅降低板上元件高度，适配薄型化设备的内部空间约束，比如在紧凑型开关电源、车载分布式控制模块、工业传感器信号处理板上，这类轴向电容的应用占比并不低，很多工程师在做结构布局时，往往因为缺少精准的元件三维模型，导致后期装配时出现引脚与周边结构件干涉、电容本体与散热片距离不足、波峰焊时元件高度超出治具限制等问题，这款模型的建立正是为了解决这类实际工程痛点。

　　从产品功能特性来看，采用聚酯与聚丙烯复合介质的薄膜电容，兼具聚酯介质的高介电常数、体积优势，以及聚丙烯介质的低损耗、高绝缘电阻、温度稳定性好的特点，黄色的环氧包封层既能够抵御焊接过程中的助焊剂侵蚀，也能在长期工作中隔绝潮气、粉尘对内部金属化膜层的腐蚀，轴向引出的镀锡铜引脚采用弯折成型设计，引脚间距匹配标准PCB孔距，不需要工程师在装配阶段二次弯折引脚，能够直接适配波峰焊、选择性波峰焊的工艺要求，避免手工弯折引脚导致的引脚应力损伤、电容内部膜层错位等可靠性问题。

　　在设计思路上，这款模型完全参照实际量产元件的尺寸链进行构建，首先确定了16mm的主体直径参数，再根据同系列电容的长度规格匹配对应本体长度，引脚部分严格按照实际成型后的弯折半径、伸出长度、引脚直径进行建模，没有做简化处理，因为在PCB结构检查中，引脚的弯折形态直接决定了插件孔的位置设计、引脚伸出PCB背面的长度是否会与外壳、支撑柱发生干涉，很多简化模型忽略了引脚的弯折弧度，导致模拟装配时出现假干涉或者漏检干涉的问题。模型的本体部分还原了环氧包封层的圆柱形态，两端的封端结构也按照实际元件的尺寸做了区分，没有采用等直径的简单圆柱拉伸，因为部分设备的电容固定卡座是卡接在电容两端的封端位置，如果封端尺寸建模不准，会导致卡座设计出现配合过松或者无法装配的问题。

　　从外形尺寸与安装边界来看，这款电容的主体直径为16mm，卧式安装时，本体距离PCB板面的高度由引脚弯折高度决定，模型中已经按照常规插件元件的安装高度设置了引脚的弯折尺寸，工程师在调用模型时，可以根据自身板卡的安装空间要求，在保证引脚成型应力符合规范的前提下，微调引脚的弯折高度，但需要注意引脚根部与电容本体封端的位置不能出现应力集中，避免长期使用后引脚断裂。安装孔的孔径需要匹配引脚直径设置，模型中的引脚直径按照实际量产元件的线径构建，孔位间距与引脚成型后的中心距完全一致，不需要工程师再反复核对孔位尺寸。在布局时，需要注意电容本体与周边发热元件的距离，因为薄膜电容的工作温度上限相对电解电容更低，保持足够的散热距离能够延长元件使用寿命，模型的本体尺寸精度足够支撑工程师做热仿真时的空间占位设置，也能用于检查电容与周边 tall 元件、结构件的安全距离。

　　对于从事PCB结构设计、电子设备整机布局的工程师来说，这类标准化的元件三维模型能够大幅减少建模工作量，不需要每次拿到元件规格书都从头绘制模型，也能避免因为自行建模的尺寸误差导致的后期改板问题，尤其是在做紧凑型设备的内部布局时，每一个元件的占位精度都可能影响整体结构的紧凑性，精准的电容模型能够帮助工程师在设计阶段就排查掉潜在的装配干涉问题，缩短产品的研发迭代周期。
