直径17mm黄色轴向圆柱形薄膜电容

　　做PCB板级电路设计的时候，轴向引线薄膜电容是很常用的被动元件，尤其是17mm直径这个规格，在电源滤波、信号耦合、阻容降压这类场景里出镜率很高。这类黄色封装的薄膜电容，介质用聚酯和聚丙烯复合材质，相比普通电解电容，它的介质损耗更低，高频特性更好，绝缘电阻高，而且不存在电解液干涸的问题，长期工作的稳定性更优，适合用在对可靠性要求较高的工控板卡、家电控制板、小功率电源模块里。

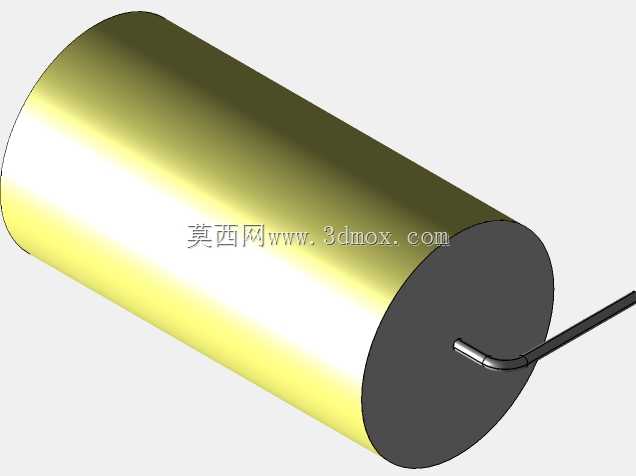

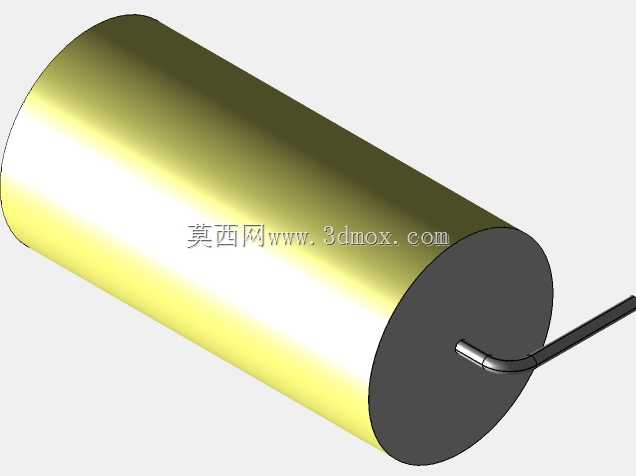

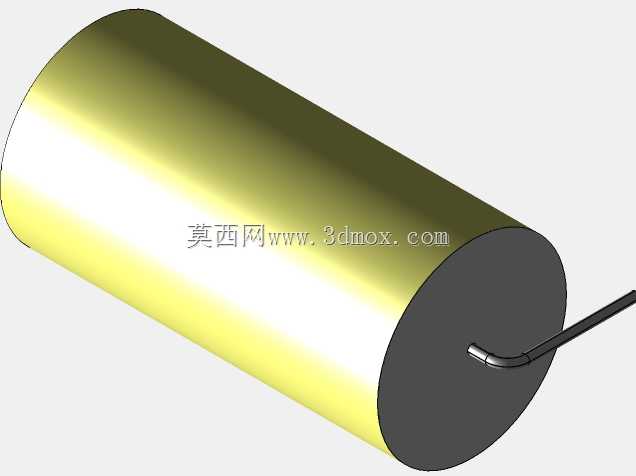

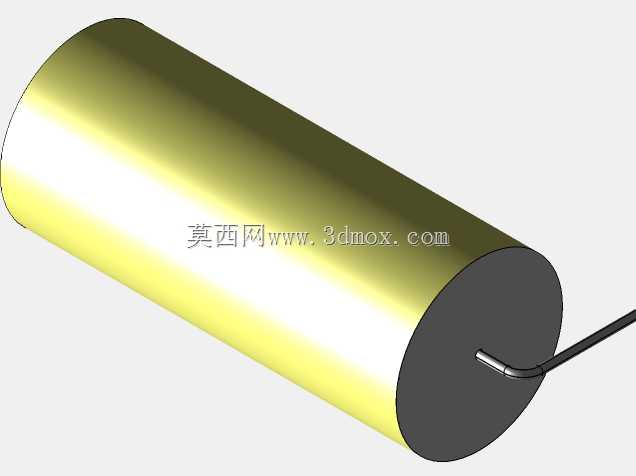

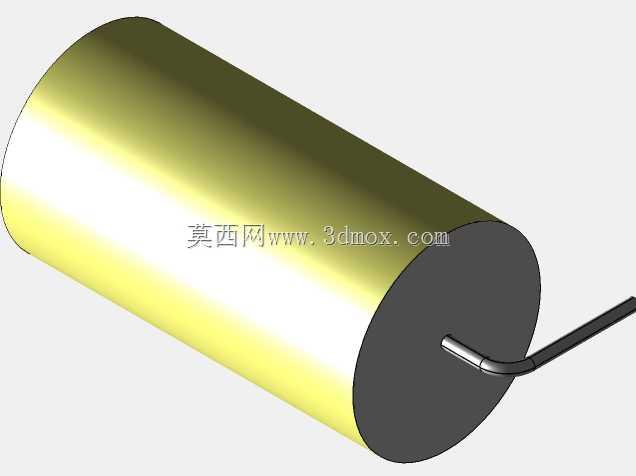

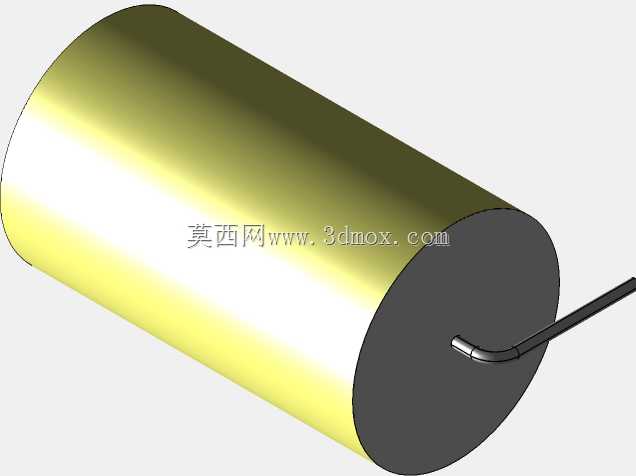

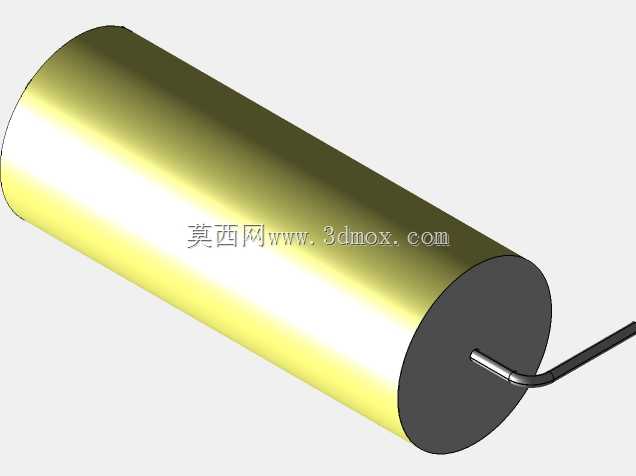

　　从结构设计来看，这个电容采用轴向引线布局，也就是两根引脚从圆柱本体的两个端面中心引出，和径向引线的电容相比，轴向封装的元件在PCB上是卧式贴装的，安装之后的整体高度更低，适合对板上元件高度有严格限制的紧凑设备内部，比如薄型电源适配器、小型仪器仪表的内腔布局。建模的时候首先要确认主体尺寸，圆柱本体直径严格控制在17mm，长度根据对应容值的常规规格匹配，端面的密封端盖要和主体做同轴配合，不能出现偏心的问题，不然实际生产装配的时候会出现引线歪斜、插装不到位的情况。

　　引线部分的设计是重点，很多新手建模的时候容易忽略引脚的成型节距，这个模型里的引线做了标准的打弯处理，弯曲半径符合常规波峰焊的插装要求，引脚伸出端的间距匹配通用PCB的孔位设计，不需要设计人员再二次调整引脚成型尺寸，直接调用就能完成布局。要注意引线和端盖的连接位置，要做嵌入端盖的结构处理，不能出现引线悬浮在端盖表面的错误，实际生产中引线是和内部电极连接后通过端盖密封固定的，建模的时候这个装配关系要还原准确，不然导出的工程图会出现结构歧义。

　　外形细节上，电容本体的黄色塑封外壳要做轻微的磨砂质感还原，不能做成完全光滑的镜面，实际元件的封装表面是有细微哑光质感的，端盖部分用深色的非金属密封材质，和黄色本体形成清晰的视觉区分。在PCB布局调用的时候，要注意这个电容的安装边界，卧式安装时除了本体直径17mm的占用空间，还要预留引线伸出端的焊接余量，两端引脚过孔外侧要留出至少1mm的焊接空间，避免和周边的电阻、二极管等轴向元件出现干涉。另外因为是轴向元件，布局的时候尽量让引线方向和PCB过波峰焊的方向一致，减少焊接时的阴影效应导致的虚焊问题。

　　这类薄膜电容和同尺寸的电解电容相比，耐纹波电流能力更强，在一些小功率开关电源的输出滤波位置，用它替换电解电容可以有效降低长期工作的温升，提升设备的平均无故障工作时间。建模的时候还要注意，本体上的标识区预留了平整的曲面位置，方便后续添加容值、耐压、品牌等丝印信息，不需要再额外做切平处理。对于不同直径的同系列电容，只要调整本体直径和对应长度参数，保持引线的成型规则一致，就能快速衍生出全系列的模型，提升板级设计的元件库搭建效率。在做整机结构的干涉检查时，这个模型的尺寸精度可以直接用来核对外壳和电容本体的安全距离，因为薄膜电容在工作时虽然温升不高，但还是要和周边的发热元件比如功率电阻、整流桥留出至少2mm的间距，避免长期高温加速塑封外壳老化。
