直径15mm黄色聚酯聚丙烯轴向薄膜电容

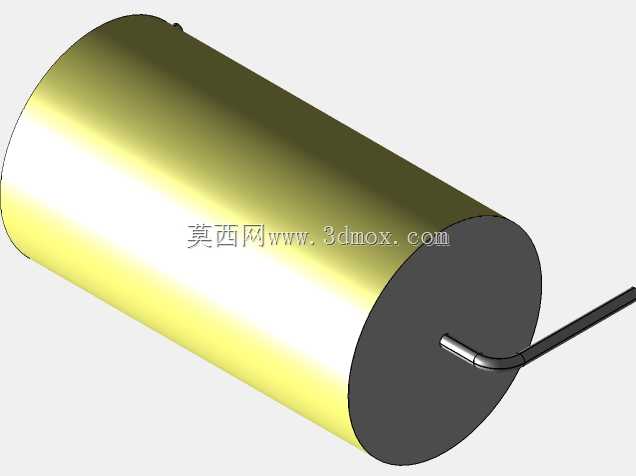

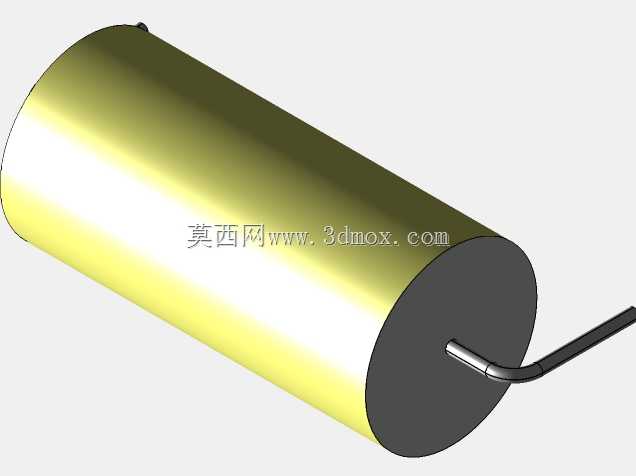

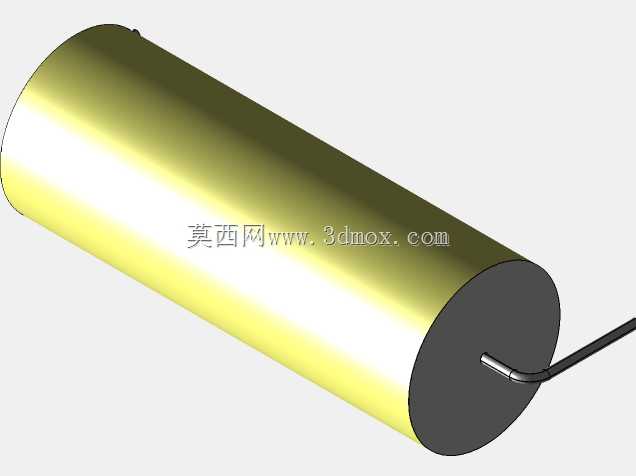

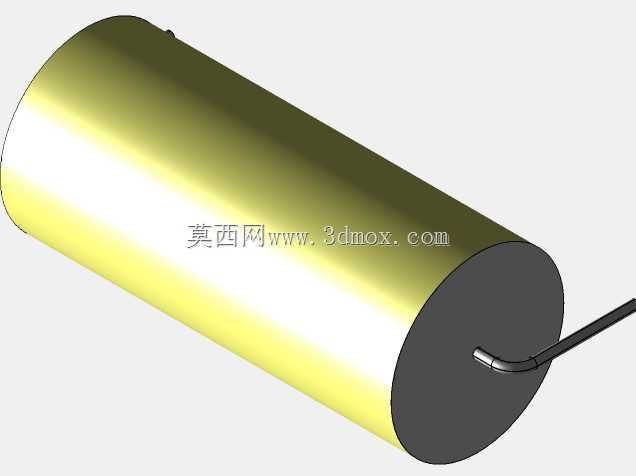

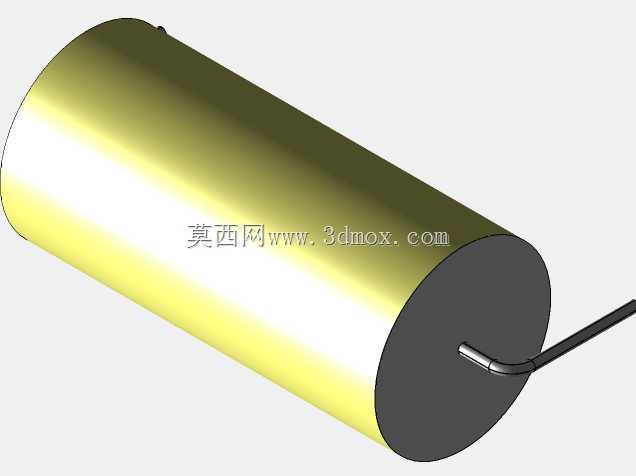

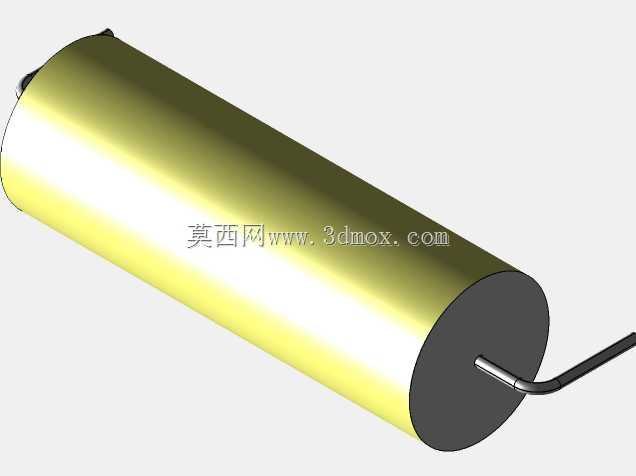

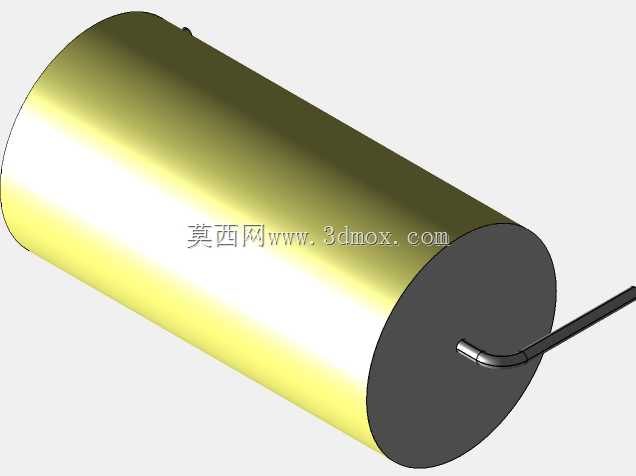

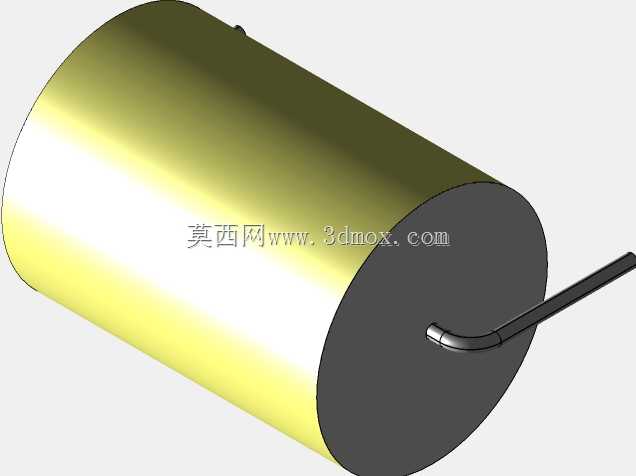

　　做PCB板级结构设计的时候，插件类无源器件的建模精度直接决定了后期板卡装配的干涉风险，尤其是电源、信号调理回路里常用的轴向薄膜电容，很多工程师容易忽略引脚成型后的实际占位，导致打样后电容本体和周边接插件、散热片、结构支撑柱碰件，反复改板耽误项目进度。这款直径15mm的轴向圆柱形薄膜电容，就是针对PCB布局场景做的精准建模，本体采用聚酯和聚丙烯介质的常规黄色封装外观，还原了量产器件的真实外形轮廓，没有做多余的简化处理。

　　从实际应用场景来看，这类轴向薄膜电容普遍用在工业控制板卡的电源滤波、音频耦合、阻容降压回路里，相比径向引线的电容，轴向封装的器件在板卡高度受限的卧式安装场景下适配性更强，尤其是在薄型设备、狭长腔体内部的电路板布局中，卧式贴板安装的轴向电容不会占用过多垂直空间，同时自身的耐温、耐压特性也能满足工业级设备的长期运行要求。很多做电力测量仪表、小型传感变送模块的结构工程师，在布局阶段都会优先选用这类封装的电容，一方面是器件供应链成熟，不同厂商的同规格尺寸兼容性好，另一方面卧式安装的抗振动性能优于立式插件，在有一定振动要求的工业现场设备里，引脚受机械应力断裂的风险更低。

　　设计这个模型的时候，核心是还原器件的安装边界尺寸，首先本体直径严格按照15mm的标称值做圆柱建模，本体端面的封胶弧度、金属引脚的出线位置都和实物对齐，重点处理了引脚的弯曲成型部分——很多通用模型直接把引脚做成直杆，完全忽略了实际生产中插件电容引脚会按照PCB孔距做打弯处理，这个模型里的引脚弯曲半径、成型后引脚的水平段长度、引脚直径都匹配常规波峰焊工艺的成型要求，引脚末端的伸出长度也符合通孔插装的工艺规范，不会出现模型里引脚能插进孔、实际生产中引脚成型后孔位不对的问题。

　　从安装边界来看，这个电容卧式安装时，本体距离PCB板面的高度由引脚成型的下沉高度决定，模型里预留了常规0.8mm的板件间隙，避免本体直接贴在PCB阻焊层上，符合安规和生产工艺的要求；本体长度方向的占位、引脚跨距都和ICEL目录里的同规格器件参数对齐，布局的时候可以直接调用模型和周边器件做间隙校验，不需要再额外预留冗余的占位空间。另外模型还原了黄色封装的本体外观质感，端面的黑色密封层、金属引脚的金属质感都做了对应表现，在做设备整体装配渲染、产品说明书配图的时候，不需要再额外调整材质参数，直接导出就能使用。

　　很多工程师在做板卡建模的时候，习惯用简化的方块或者圆柱代替电容这类无源器件，看似节省建模时间，实际上到了结构评审阶段，往往会因为器件实际外形和简化模型有偏差，出现本体和线束、结构件干涉的问题，尤其是在高密度布局的板卡上，几毫米的尺寸偏差就可能导致整个板卡的布局需要重新调整。这类精准的器件模型，本质上是把前期选型、工艺校验的工作前置到建模阶段，在布局的时候就能把安装间隙、引脚应力、工艺可达性这些问题都考虑进去，减少后期打样、试产阶段的设计变更。对于经常做工业仪表、传感类电路板设计的工程师来说，这类通用规格的轴向电容模型属于常用的标准件库内容，调用的时候不需要再反复核对厂商规格书的尺寸，直接装配就能保证和实物的一致性，大幅提升结构设计的效率，也能降低因为器件建模不准导致的装配风险。
