直径15.5mm黄色轴向薄膜电容器结构

　　在PCB板级电路设计的实际落地环节，轴向引线型薄膜电容是模拟信号链路、电源滤波回路里极为常用的被动元件，这类元件的三维建模精度，直接影响到后续PCB布局的干涉检查、整机结构装配的空间预留准确性，尤其是在高密度安装的工控仪表、小型传感器信号调理板上，元件的本体尺寸、引线弯折形态如果和实物存在偏差，很容易在样机装配阶段出现引线顶壳、本体和相邻接插件干涉、波峰焊时引线应力过大导致焊点开裂等问题。

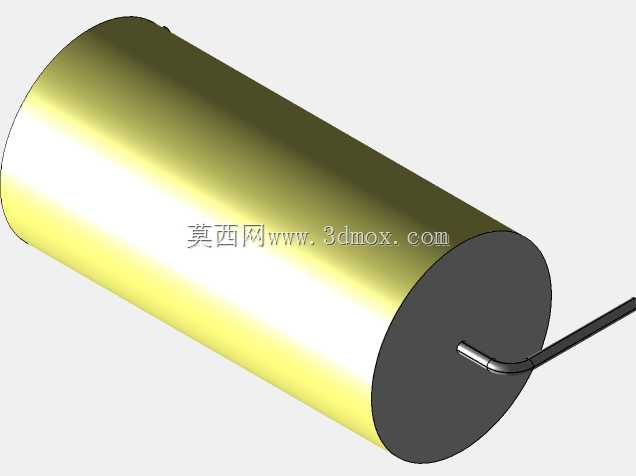

　　这款黄色封装的轴向薄膜电容，本体直径控制在15.5mm，采用聚酯与聚丙烯复合介质结构，这类复合介质的电容兼顾了聚酯膜的高介电常数带来的小体积优势，以及聚丙烯膜的低损耗、高绝缘电阻特性，在传感器前端的耦合回路、小功率电源的退耦场景中应用广泛，既可以阻断信号链路里的直流偏置分量，也能滤除电源线上的高频尖峰干扰，避免现场工况下的电磁脉冲串入信号采集端造成采样数据跳变。

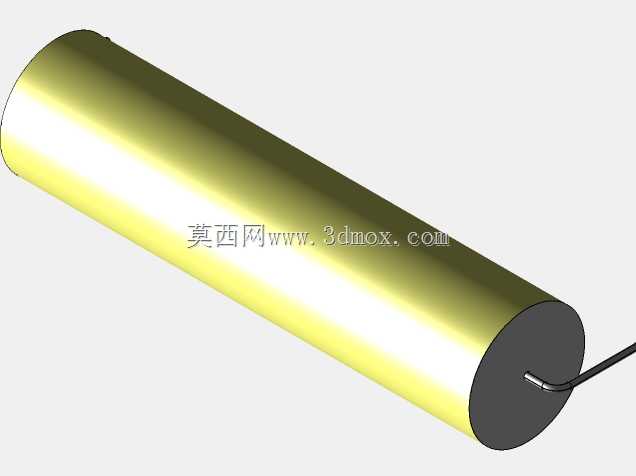

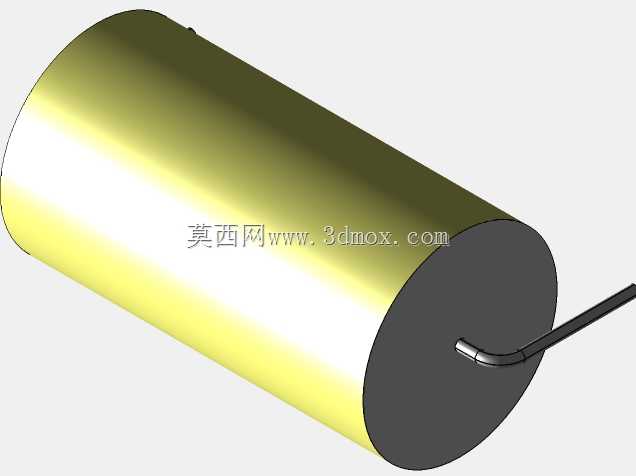

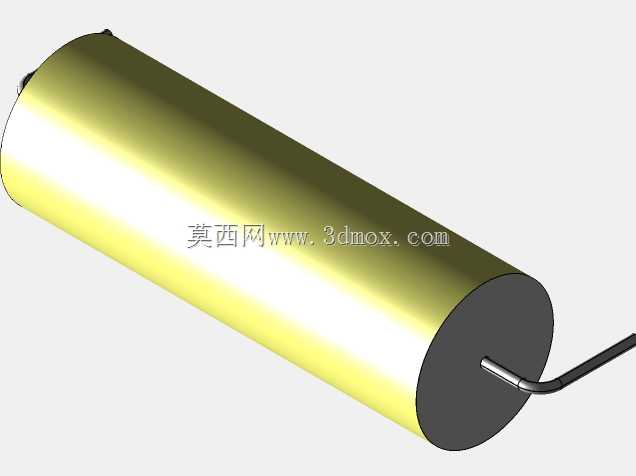

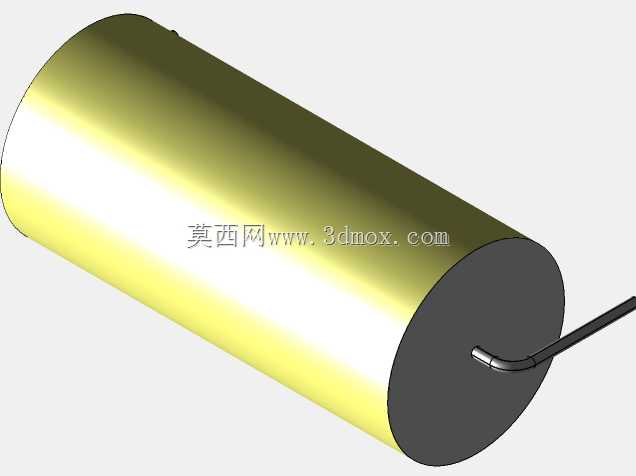

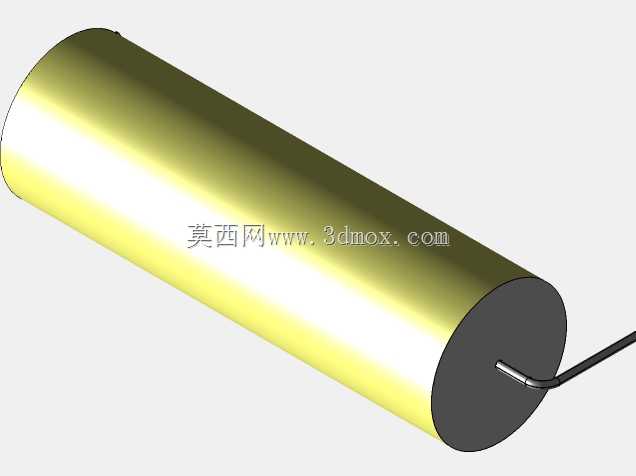

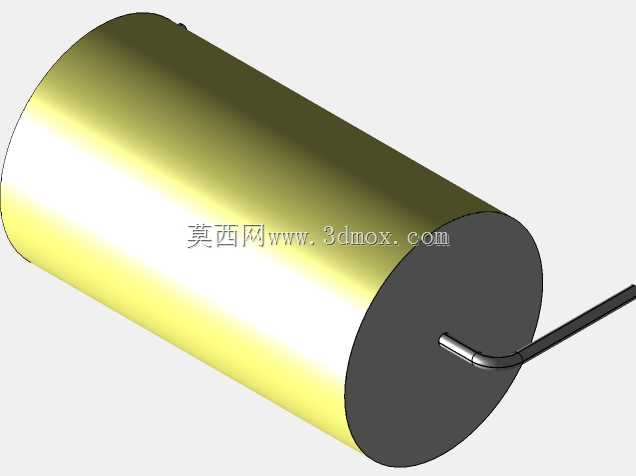

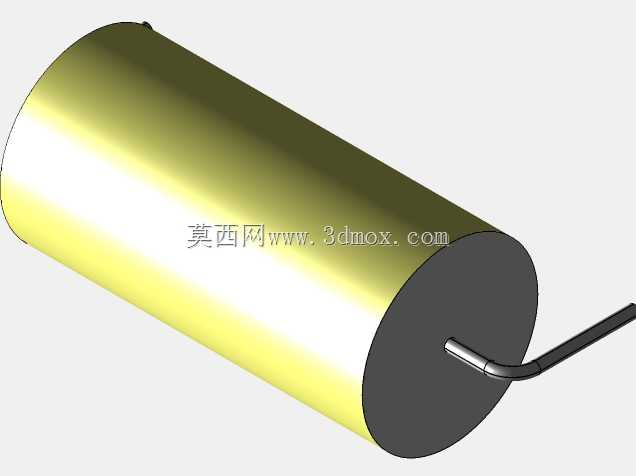

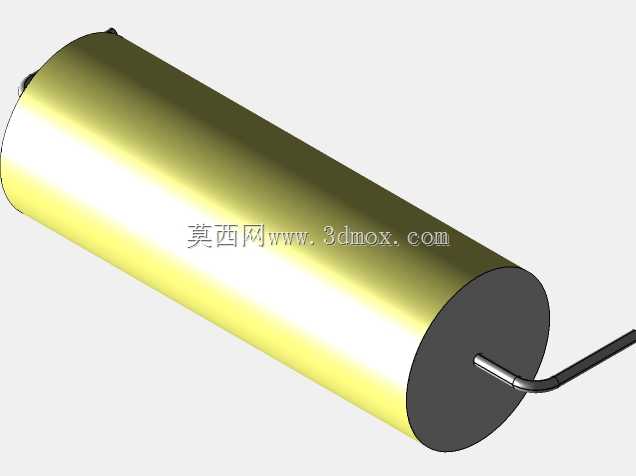

　　建模过程中首先要还原的是圆柱本体的尺寸边界，本体两端的封端结构为金属喷镀层，建模时需要和黄色的介质卷绕层做出明确的结构区分，不能简单做成统一圆柱，因为实际生产中喷镀层的厚度会影响引线焊接的位置基准，很多新手建模时容易忽略这一点，导致后续生成的PCB封装焊盘间距和实际元件不匹配。引线部分的建模是这类轴向元件的重点，不能做成直插式的垂直引线，要还原实际生产中为了适配PCB安装做的预弯折处理，弯折处的曲率半径、引线伸出本体的长度、弯折后引线平行段的间距，都要严格对应通孔安装的标准节距，这样在做装配仿真的时候，才能准确模拟引线插入PCB通孔后的剩余长度，以及波峰焊后引线在板面上方的突出高度，避免后续结构件安装时和突出的引线发生碰撞。

　　从实际选型应用的角度看，这类黄色轴向薄膜电容和常见的铝电解电容不同，它没有极性要求，安装时不需要考虑方向对位，在自动化插件生产线上的适配性更好，而且因为是卷绕式薄膜结构，它的等效串联电阻比同容量的电解电容小很多，在高频脉冲回路里的发热更低，适合长期工作在户外仪表的宽温环境里。建模时本体的黄色外护层要还原卷绕结构的细微接缝，不能做成完全光滑的圆柱面，实际元件的外护层是绝缘胶带缠绕包裹，表面会有极细微的缠绕纹理，虽然在整机装配的大场景下这些细节不会影响干涉检查，但在做产品爆炸图、装配工艺演示动画的时候，这些细节能大幅提升模型的真实感，不会出现和实物外观脱节的问题。

　　安装边界的确认是这类元件建模时必须优先考虑的点，除了本体15.5mm直径对应的圆柱占用空间，还要考虑引线弯折后在PCB板面方向的延伸长度，以及本体距离PCB板面的安装高度，因为轴向元件安装时是平卧在PCB板面上，本体和板面之间会有微小的间隙，这个间隙如果建模时忽略，做热仿真的时候就会错误计算本体和板面之间的空气对流空间，导致仿真得到的元件工作温度和实际值出现偏差。另外，引线的直径也要和实际载流量匹配，这类15.5mm直径的薄膜电容通常容量在微法级，额定电流不大，引线直径不需要过粗，但建模时要保证引线和两端金属喷镀层的结合位置准确，不能出现引线穿入本体介质层的结构错误，否则在做结构剖切演示的时候会出现不符合实际工艺的结构问题。

　　在传感器类仪表的内部结构设计中，这类电容通常布置在信号输入端口附近，紧邻接线端子安装，用来滤除从线缆串入的共模干扰，建模时准确还原它的外形尺寸，就能在布局阶段提前确认它和旁边的分压电阻、放电管之间的安全间距，避免安规距离不足导致的耐压测试不合格问题。很多结构工程师在做PCB布局的时候习惯调用通用的电容模型，往往只标注直径和长度，忽略引线的弯折形态，等到样机打样回来才发现电容的引线和旁边的固定螺柱干涉，不得不重新改版调整元件位置，既耽误项目进度也增加了打样成本，而精准还原实际安装形态的三维模型，就能在设计阶段提前规避这类低级错误，把结构校验的工作前移到建模环节，提升整体的设计效率。
