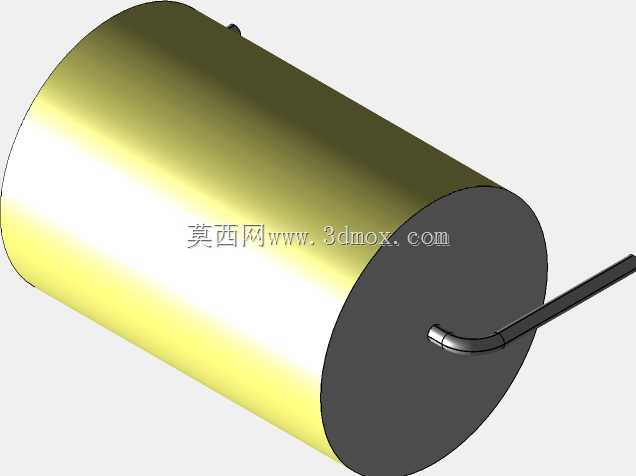

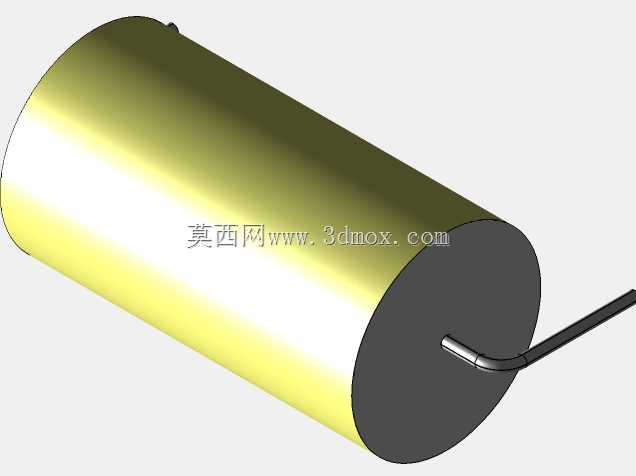

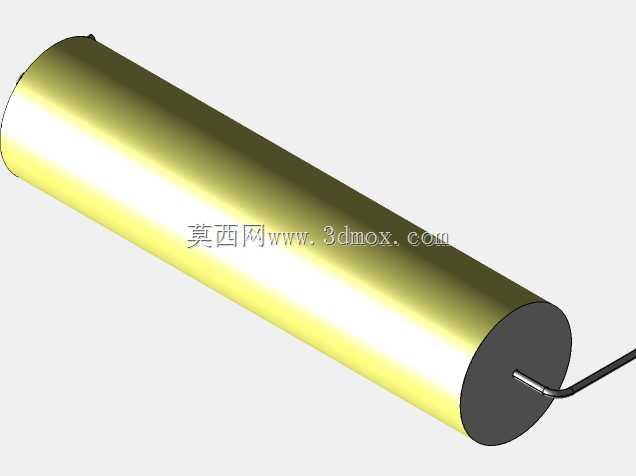

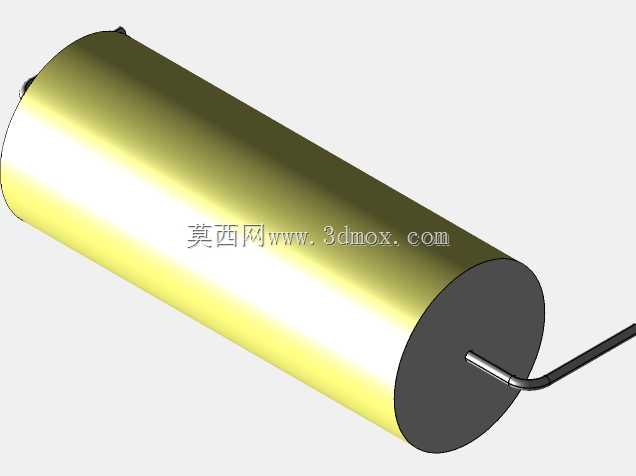

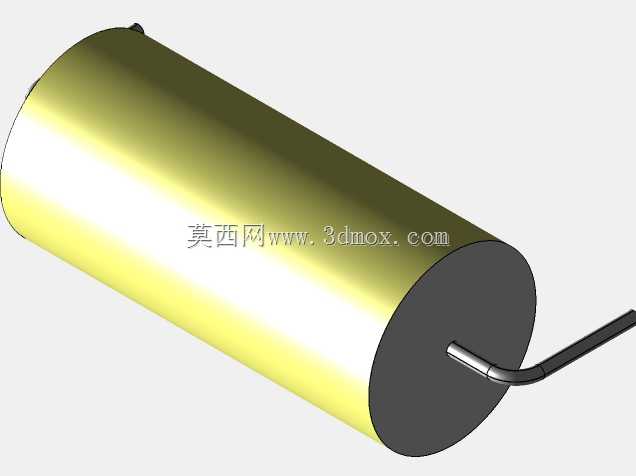

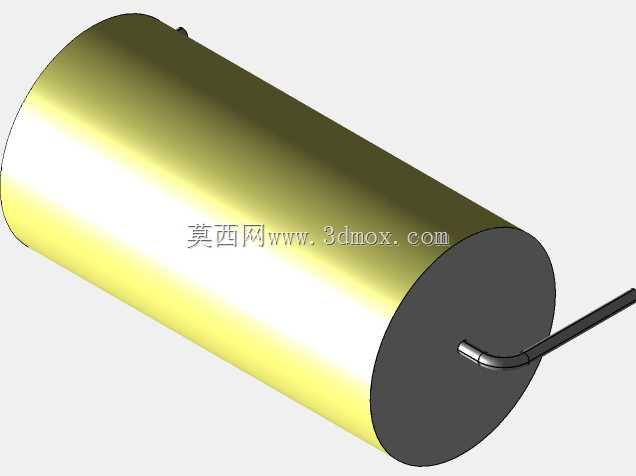

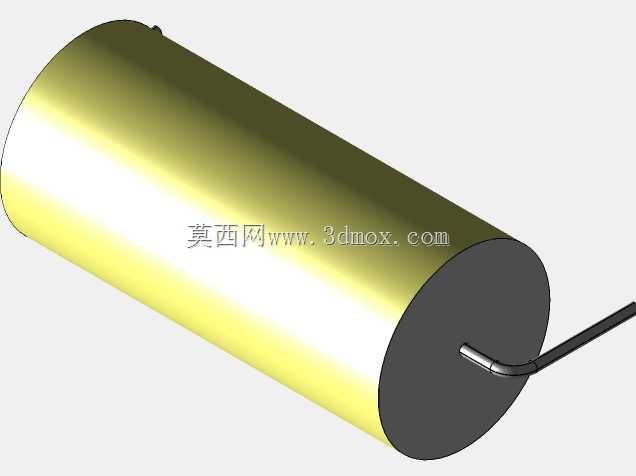

直径14.5mm黄色轴向圆柱形薄膜电容器

　　在PCB板级电路设计的实操场景里，轴向引线型薄膜电容是电源滤波、信号耦合、阻容吸收回路里的常用被动元件，这类黄色封装的聚酯聚丙烯复合介质电容，凭借稳定的介电性能、较低的介质损耗，广泛出现在工业控制板卡、小功率驱动模块、民用电子设备的板载电路中，很多工程师在做PCB布局时，往往因为缺少精准的元件三维模型，出现引线孔位偏移、元件与周边结构件干涉、丝印标注与实体尺寸不符的问题，轻则需要反复调整板卡布局打样，重则导致整板装配公差超标，影响量产良率。这款直径14.5mm的轴向圆柱薄膜电容三维模型，完全围绕PCB装配的实际需求搭建，建模过程中优先还原了元件的真实安装边界：主体圆柱部分的直径严格匹配实物标称值，

　　圆柱长度对应同规格ICEL目录下的标准尺寸，两端的镀锡铜引线做了符合实际加工工艺的弯折处理，引线的出线位置、弯折半径、引脚直径都严格参照量产元件的实际参数，确保在三维布局时，能直接对应PCB上的通孔焊盘位置，不会出现模型引脚与焊盘错位的情况。从功能特性来看，这类聚酯聚丙烯复合介质的薄膜电容，相比普通铝电解电容拥有更长的使用寿命、更低的等效串联电阻，适合在中低压直流回路里做高频滤波，也能在晶闸管、小型继电器的驱动回路里做浪涌吸收，黄色的环氧包封外壳既可以抵御日常环境中的潮气侵蚀，也能在波峰焊、回流焊过程中耐受短时高温，避免封装开裂导致的介质性能下降。建模时没有做过度的细节简化，外壳的圆柱面做了符合实物的哑光质感处理，

　　两端的封端金属部分还原了真实的金属光泽，引线部分的弯折弧度完全匹配自动化插件工艺的成型标准——很多工程师在自建元件模型时，往往忽略引线的弯折半径，要么把引线做成直插的理想状态，要么弯折角度不符合插件机的成型规范，导致导出的STEP文件导入PCB设计软件后，自动生成的装配干涉检查结果失真，等到实际生产时才发现元件插装后与周边的贴片电阻、接线端子产生空间冲突。在实际的设备选型匹配中，同系列不同容量的轴向薄膜电容，往往保持直径一致、通过调整圆柱本体长度来区分容量等级，这个14.5mm直径规格的模型，可以作为同直径系列电容的建模基准，只需要调整本体长度参数就能快速衍生出不同容量规格的元件模型，大幅提升板卡三维布局的效率。

　　模型的安装边界做了严谨的公差预留，本体圆柱的外围预留了符合安规要求的电气间隙空间，引线伸出本体的长度、引脚中心距都严格对应通孔节距的标准值，在做整机结构装配时，不需要额外测量元件尺寸就能直接完成布局，尤其适合在紧凑空间的板卡设计中，提前预判元件与外壳、加强筋、走线槽的位置关系，避免后期开模后才发现元件顶壳的问题。很多刚接触结构设计的工程师，容易把这类轴向电容和同封装的碳膜电阻、轴向二极管混淆，建模时特意区分了电容本体的包封厚度、引线的出线方式，封端处的台阶结构也做了还原，确保在三维装配环境里能快速识别元件类型，不会出现元件选型混淆的问题。在工业控制类设备的板卡设计中，这类薄膜电容往往布置在电源入口、功率器件周边，工作环境存在一定的振动应力，模型还原的引线弯折结构，也能帮助工程师在做抗震仿真时，准确评估引线的应力集中位置，提前优化引脚成型参数，避免设备在长期振动环境下出现引线断裂、焊点脱落的故障。
