在PCB板级电路设计的实际落地环节,轴向引线类薄膜电容是电源滤波、信号耦合、脉冲吸收回路里的常用被动器件,这类电容凭借聚酯、聚丙烯介质的低损耗、高绝缘阻抗特性,在工业控制板卡、消费电子电源模块、车载低压控制单元中都有广泛应用,很多工程师在做板框布局、器件排布的时候,经常会因为缺少精准的器件三维数模,导致后期出现引线干涉、器件与周边结构件距离不足、波峰焊时器件与治具卡位不匹配的问题,这类问题在小批量试产阶段排查起来会耗费大量的时间成本。

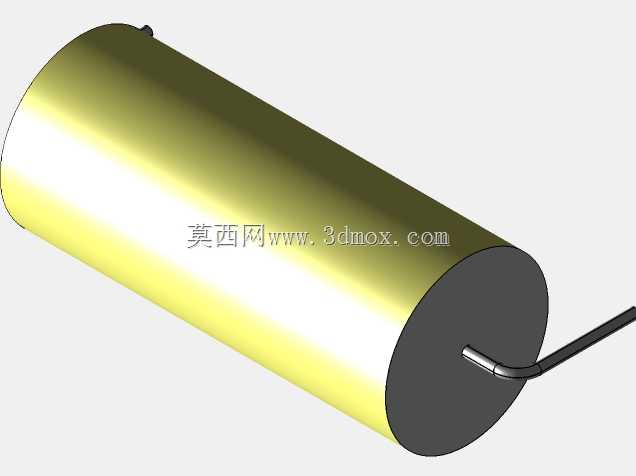

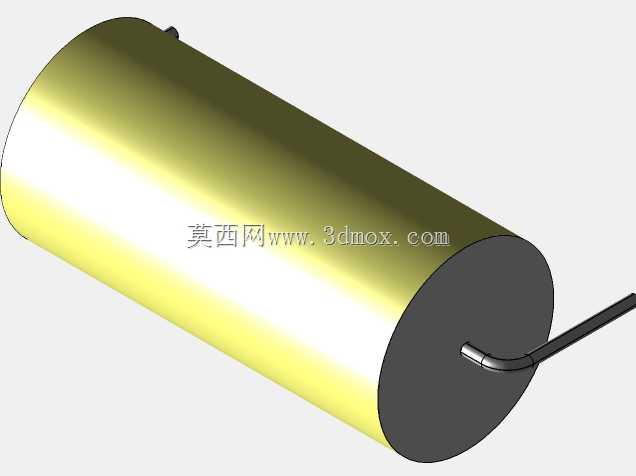

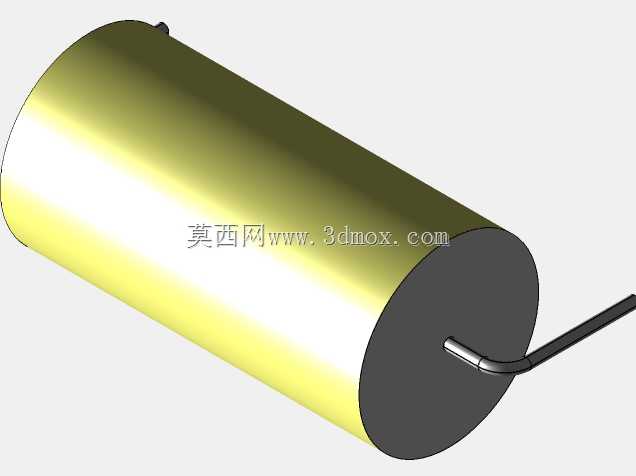

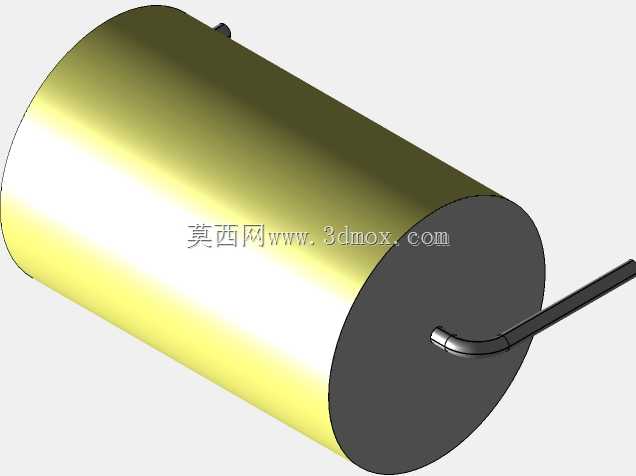

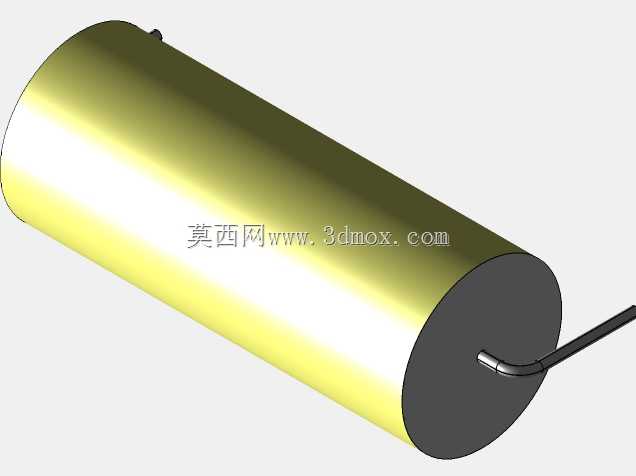

这款直径13.5mm的轴向圆柱形薄膜电容,本体采用黄色的封装外壳,两端的黑色密封端盖固定住内部的介质卷绕芯体,两根轴向引出的弯脚引线做了适配通孔插装的成型处理,引线的弯曲半径、伸出长度都严格匹配常规PCB板的通孔节距要求,不需要设计人员再额外对引线做二次折弯修正,就能直接适配标准波峰焊的生产工艺。在做三维布局的时候,首先要明确器件的安装边界:本体圆柱的直径是13.5mm,长度方向要结合具体容值对应的本体长度预留足够的排布空间,两端引线的中心距要和PCB上预留的焊盘孔位严格对齐,避免出现插装时引线歪斜、焊盘吃锡不良的问题。
从设计思路上来说,这类轴向薄膜电容的建模核心是要还原真实器件的安装干涉边界,而不是单纯做外观的可视化展示。很多新手建模的时候容易忽略引线的折弯弧度,把引线做成直角弯折,实际生产中引线直角弯折很容易出现应力集中,导致引线从端盖处断裂,或者在过波峰焊的时候因为热胀冷缩出现引线脱焊的问题,所以建模时要严格还原引线的圆弧过渡结构,同时要标注清楚引线的直径、伸出端的长度,以及本体和PCB板面之间的安装高度,方便结构工程师评估器件和上方壳体、散热片之间的安全距离。
在实际的设备应用场景里,这类黄色封装的聚酯聚丙烯薄膜电容,经常用在交流输入回路的EMI滤波部分,用来滤除电网传入的高频差模干扰,也会用在直流输出端做纹波吸收,相比陶瓷电容,它的容量稳定性更好,不会因为直流偏压出现容量大幅衰减的问题,相比电解电容,它的等效串联电阻更低,高频特性更好,使用寿命也更长,适合在长时间连续工作的工业设备里使用。在做整机结构设计的时候,要注意这类电容的本体不能紧贴发热器件布置,比如功率电阻、整流桥、散热片这些工作时温度较高的部件,要和电容本体预留至少3mm以上的间距,避免长期高温烘烤导致电容的封装外壳老化、介质性能下降,影响整机的使用寿命。
建模的时候还要注意还原端盖和本体之间的配合台阶,虽然这个台阶的尺寸很小,但是在做整机装配的干涉检查时,如果忽略了这个台阶,可能会出现压接件和电容端盖干涉的问题,导致装配时电容被挤压移位,甚至出现本体破损的情况。引线的表面是镀锡处理,建模时不需要做过于复杂的表面纹理,只要保证外形尺寸准确,就能满足结构设计、装配检查的需求,毕竟三维数模在PCB设计环节的核心作用是做空间占位、干涉校验,而不是做渲染展示。对于需要做整机安规距离校验的设计场景,还要注意电容本体的外轮廓到周边高压器件、金属壳体的距离,要满足对应的安规标准要求,这时候精准的三维数模就能帮工程师快速完成距离校验,不需要等到样机打样之后再去测量调整,大幅缩短研发迭代的周期。
很多工程师在选型的时候,会根据容值、耐压参数选定电容型号,但是往往会忽略不同厂家同参数电容的外形尺寸差异,这款13.5mm直径的轴向电容,尺寸基准来自ICEL目录的标准规格,引线的折弯REOPORS参数完全符合行业通用的成型标准,不管是做手工样板焊接,还是做自动化插件生产,都能直接适配对应的生产治具,不需要额外调整插件机的参数,能有效降低生产环节的适配成本。在做器件库建模的时候,要把本体的圆柱中心和安装基准面对齐,方便在EDA软件里直接调用放置,不需要每次放置的时候再去调整坐标偏移,提升布局布线的效率。
- 全部评论(0)
- 模板大小: 928.95 KB
- 售价:5金币
- 下载次数: 12
- 系统要求: STEP / IGES
- 软件分类: 通用机械零部件
