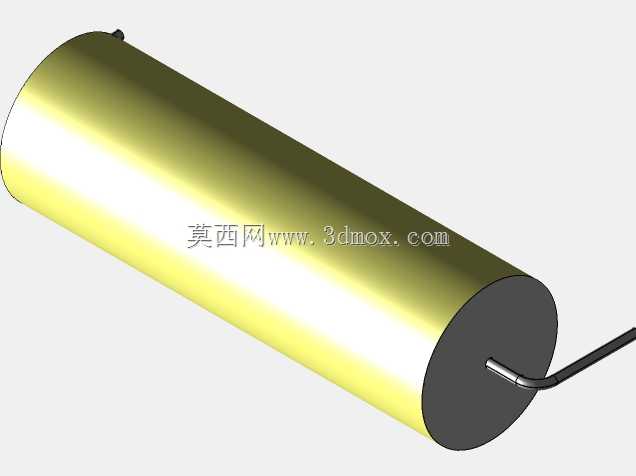

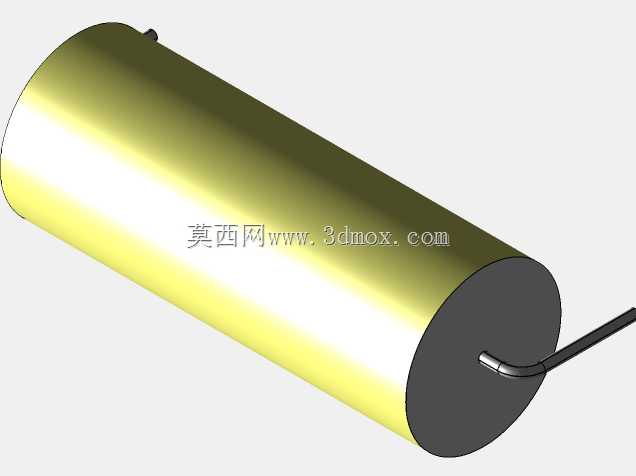

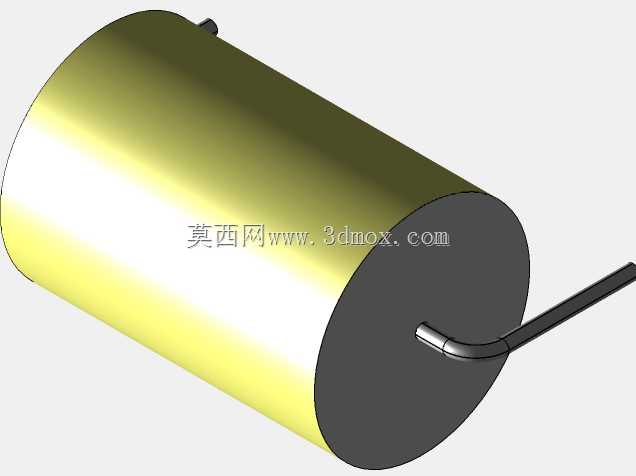

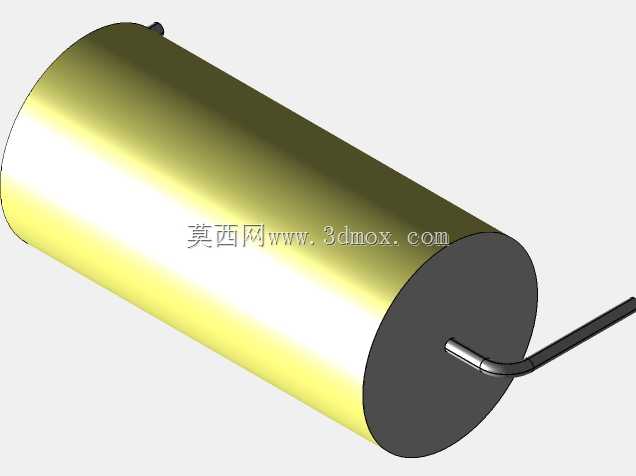

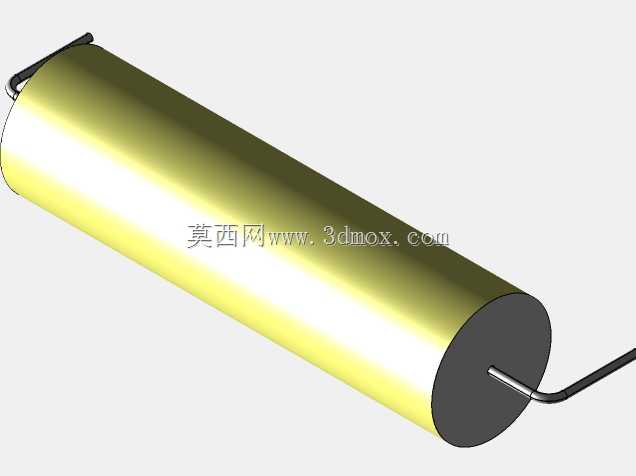

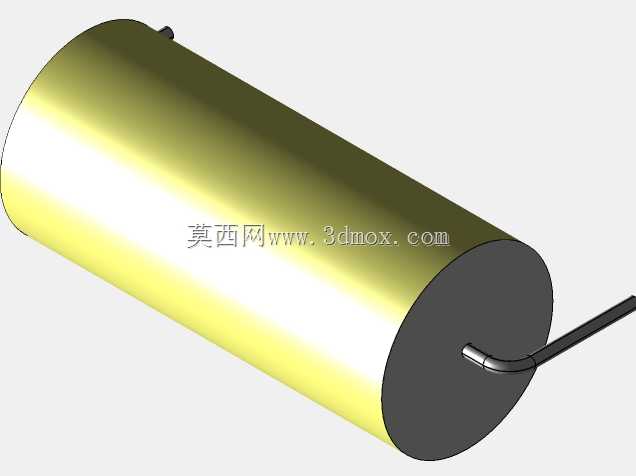

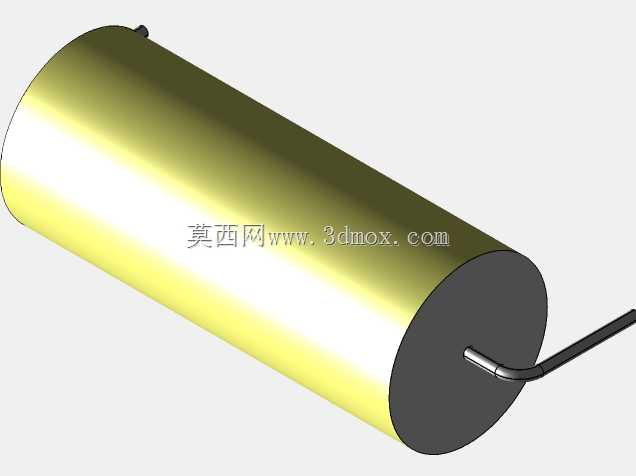

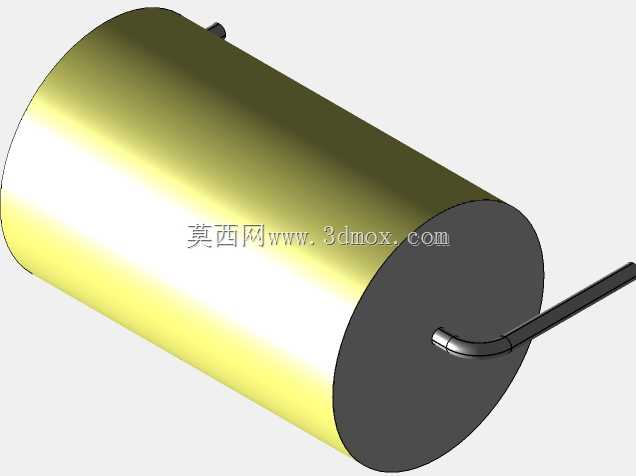

直径13mm轴向圆柱形黄色薄膜电容结构

　　在PCB板级电路设计的实际落地环节，无源器件的三维结构准确性直接决定了后期装配干涉检查、结构空间预留的可靠性，这款直径13mm的轴向圆柱形薄膜电容，就是针对板级电路布局场景搭建的精准结构模型。日常做工业控制板、电源模块、信号调理电路的结构设计时，很多工程师容易忽略薄膜电容的引脚成型尺寸、本体公差带来的装配问题，比如引脚折弯半径不符合波峰焊要求、本体直径和周边接插件、散热片预留间隙不足导致装配顶壳，或是轴向引脚的通孔节距和PCB焊盘不匹配造成插装困难，这些细节问题往往在打样阶段才会暴露，拉长项目迭代周期。这款电容模型在搭建时，完全参照常规聚酯、聚丙烯材质轴向薄膜电容的实际成型工艺做结构还原，本体部分还原了黄色封装膜的卷绕结构特征，

　　两端的封端结构和引脚引出位置严格对应量产器件的尺寸基准，引脚部分做了符合板级安装要求的折弯处理，折弯处的圆角、引脚伸出长度都匹配常规通孔插装的工艺要求，不会出现模型引脚直角折弯、长度随意设定这类不符合生产实际的问题。从安装边界来看，本体直径严格控制在13mm，轴向总长度包含两端封端尺寸，引脚的通孔节距按照ICEL目录对应规格的标准节距设定，在做PCB布局时，可以直接调用该模型核对安装空间：比如电容周边的走线安全距离、和相邻电解电容、电阻、接插件的间隙，以及电容顶部和设备外壳、内部屏蔽罩的垂直距离，都能通过模型直接测量，不需要反复对照器件规格书核对尺寸。这类黄色聚酯聚丙烯薄膜电容本身在电路中承担着隔直、耦合、滤波、脉冲信号传递的作用，

　　相比陶瓷电容，它的容量稳定性更好，耐脉冲电流能力更强，在模拟信号电路、电源输入输出滤波回路中应用非常广泛，不同直径的同系列电容往往容量、耐压等级有明确区分，13mm直径的规格通常覆盖了几纳法到几微法的常用容量段，适配多数中小功率电路的使用需求。做结构建模时，没有刻意简化引脚和本体的衔接结构，封端处的金属层厚度、引脚和封端的连接位置都做了还原，避免在做热仿真、结构应力分析时因为模型过度简化导致计算结果偏差。很多工程师在自建电容模型时，往往只画一个圆柱体加两根直引脚，忽略了实际器件引脚是预成型折弯的，导致做装配检查时误以为引脚长度足够，实际生产时才发现引脚折弯后无法顺利插入焊盘，或是折弯后引脚和PCB表面的距离不符合焊接工艺要求，

　　出现虚焊、引脚应力过大拉扯焊盘的问题。这个模型在设计时就把这些量产环节的工艺要求融入结构中，引脚的折弯高度、折弯后平行段的长度都符合常规波峰焊、手工焊的操作要求，本体的圆柱度、两端封端的同轴度也和实际器件保持一致，在做整机结构装配时，不会出现模型能装入、实际器件装不进去的尺寸偏差。另外，轴向引线的结构设计本身就适合在PCB上卧式安装，能有效降低器件的安装高度，适配内部空间高度受限的薄型设备结构，比如小型仪表、便携检测设备的内部电路，这类场景下对器件的安装高度、投影面积都有严格限制，精准的三维模型能帮助工程师在布局阶段就完成空间优化，不需要后期反复调整器件位置来避让结构件。在做器件选型匹配时，也可以通过该模型快速核对不同厂商同规格电容的安装尺寸兼容性，只要是直径13mm的同类型轴向薄膜电容，安装孔位、本体占用空间基本一致，不需要重新调整PCB焊盘和布局空间，能大幅提升选型替换的效率。模型的本体外观还原了黄色薄膜封装的质感，在做产品渲染、装配示意时也能更直观地呈现实际装机效果，方便和硬件工程师、生产工艺人员做方案沟通，减少二维图纸沟通带来的尺寸理解偏差。
