直径17.5mm黄色轴向圆柱形薄膜电容器

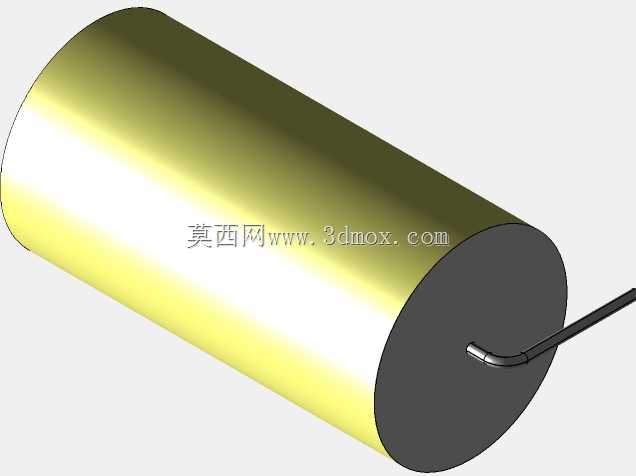

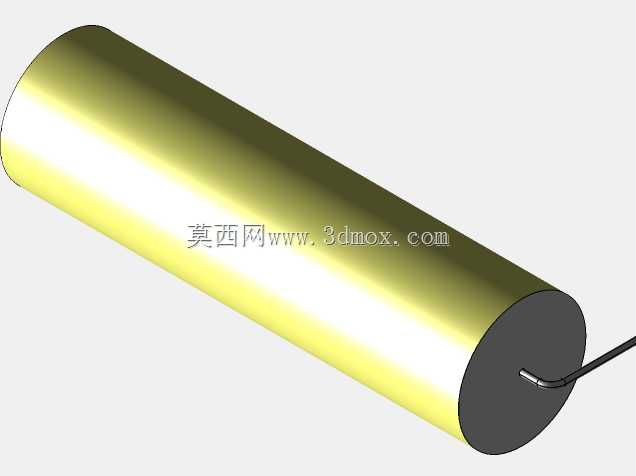

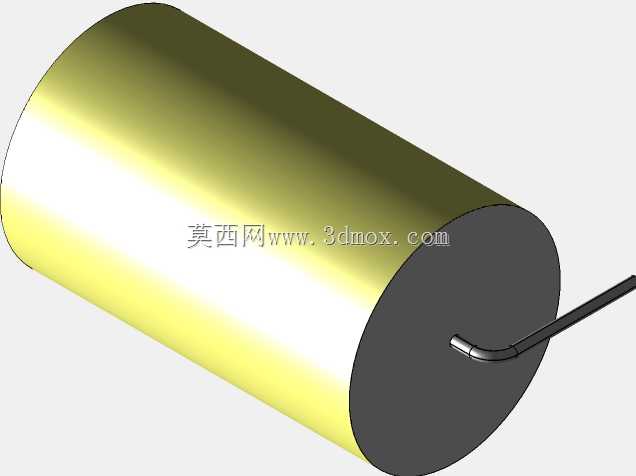

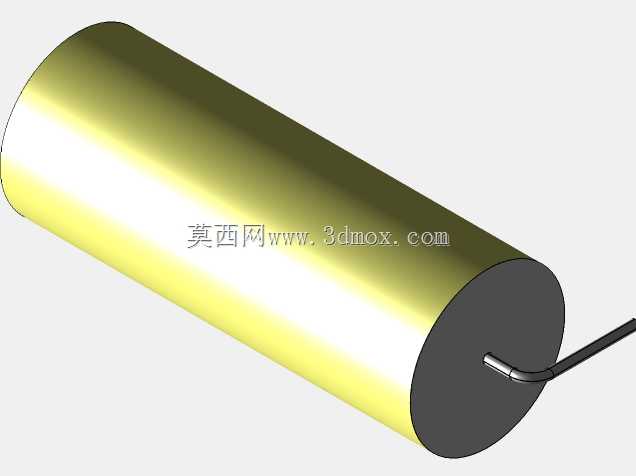

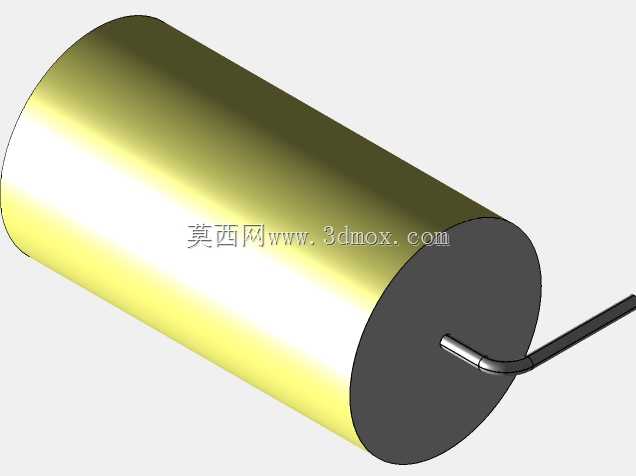

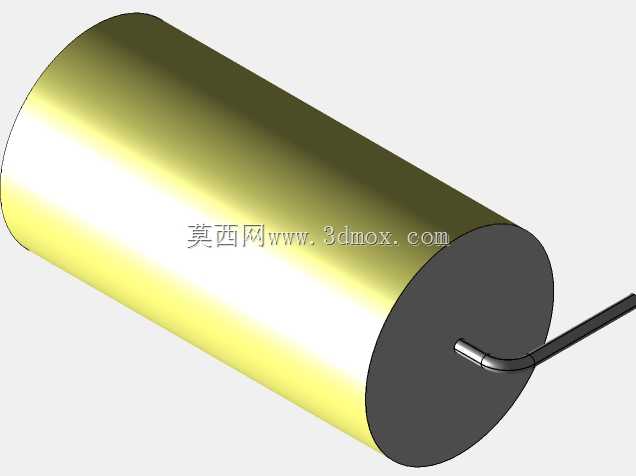

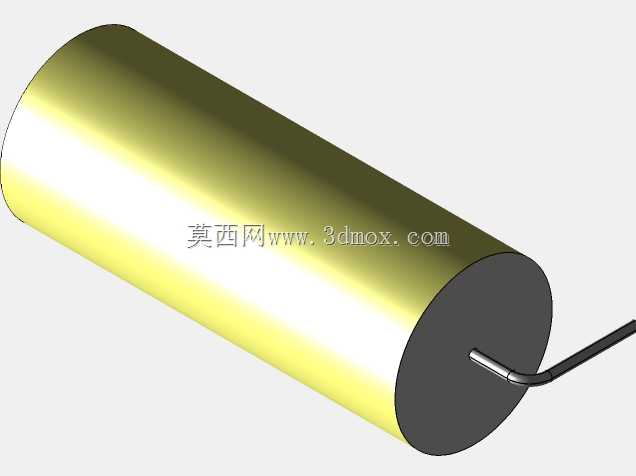

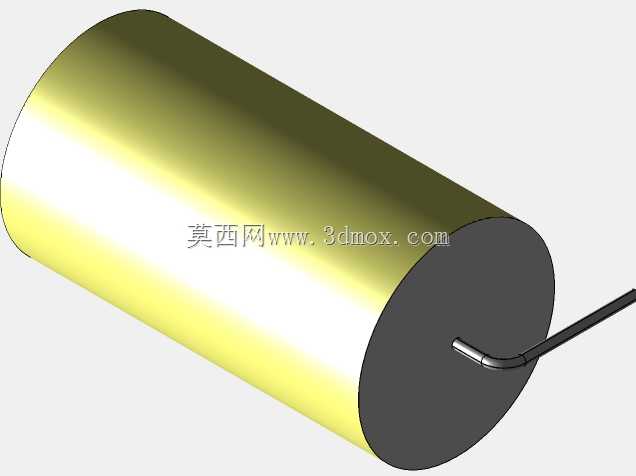

　　在PCB板级电路设计环节，直插式无源元件的三维建模精度直接决定了后期结构干涉检查、装配工艺模拟的可靠性，这款直径17.5mm的轴向引线圆柱形薄膜电容器，就是面向工业控制板卡、电源模块、信号调理电路等场景的板载元件建模成果。不同于常规贴片元件的表贴安装形式，轴向引线结构的薄膜电容需要在PCB上预留对应间距的通孔，建模过程中首先锁定了元件本体的核心尺寸边界：圆柱主体直径严格控制在17.5mm，本体长度匹配同系列ICEL目录下对应型号的实体尺寸，两端伸出的引线采用弯脚成型设计，弯曲半径、引脚伸出长度、引脚直径均完全匹配量产元件的实际成型参数，能够直接导入PCB结构设计文件完成板上布局校验，避免后期打样出现元件与壳体、散热片、相邻高元件的干涉问题。

　　从实际应用场景来看，聚酯、聚丙烯材质的黄色薄膜电容，普遍应用在直流滤波、信号耦合、高频旁路等电路环节，相比电解电容具备更低的介质损耗、更稳定的温度特性，相比陶瓷电容具备更大的容值区间与更低的压电效应噪声，在工业传感器配套电路、小功率电源输出端、音频信号通路中都有大量应用。建模时没有采用简化的圆柱加直线的偷懒建模方式，而是还原了电容本体的包膜层质感、两端封端的金属端面结构、引线表面的金属镀层细节，甚至还原了引脚弯折处的圆弧过渡特征——这部分细节看似无关紧要，实则在做装配应力仿真、引脚可焊性校验时，能够提供更贴近真实生产的模型参考，避免简化模型导致的应力计算偏差，让结构工程师在设计阶段就能预判引脚过波峰焊时的成型应力、插装时的配合公差。

　　设计思路上完全遵循实体元件逆向建模的逻辑，没有做任何参数上的夸张或简化：本体圆柱的同轴度公差、两端封端与本体的配合台阶、引线与封端端面的垂直精度，都按照量产元件的常规公差带做了约束，导入装配环境后可以直接用于检查元件与周边结构的安全距离，比如电容本体与相邻功率电阻的散热间距、引线与PCB走线的安全爬电距离、元件顶部与设备外壳的预留间隙。对于需要做整机热仿真的场景，这个模型的本体尺寸、表面积参数也完全匹配真实元件，能够直接赋予材料属性参与热流场计算，不需要设计人员再手动修正模型尺寸。

　　很多工程师在做板级三维建模时，往往会忽略直插元件的引线成型尺寸，要么把引线做成直的，要么随意设定弯折角度，导致导出的STEP文件导入PCB设计软件后，出现引脚与焊盘位置不匹配、元件高度与实际不符的问题，这款模型在引线部分做了精准的节距匹配，两个引脚的中心间距完全对应标准通孔焊盘的间距，插装后引脚伸出PCB背面的长度也符合波峰焊工艺的常规要求，不需要设计人员再手动调整引脚长度或弯折角度。黄色的外层包膜是这类薄膜电容的典型外观特征，建模时也还原了包膜层的半透明质感与色泽，在做整机BOM可视化、装配指导文件渲染时，能够快速和其他类型的电容做区分，减少装配环节的物料错用概率。

　　从安装边界来看，这款电容除了本体17.5mm直径占用的板上面积，还需要考虑引线弯折后占用的横向空间，以及本体下方与PCB表面的预留间隙——模型中已经预留了引脚成型后本体与PCB板面的标准安装高度，不会出现模型贴板导致的工艺错误，对于需要在电容下方布置低矮贴片元件的高密度板卡设计，也能通过这个模型准确判断下方可利用的空间高度，提升板面的空间利用率。
