直径11mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，直插式无源器件的三维建模精度，直接决定了结构干涉检查、装配工艺模拟的最终有效性，这款直径11mm的轴向圆柱形薄膜电容模型，正是针对板级布局中聚酯、聚丙烯介质类黄色轴向电容的装配需求搭建，完全匹配常规PCB设计场景下的器件占位校验需求。

　　从实际应用场景来看，这类轴向引线薄膜电容常被布置在电源输入回路的滤波位置、信号耦合通路、以及高压泄放支路中，相比径向引线的同规格电容，轴向结构的引线沿圆柱本体轴线方向引出，在板上占用的垂直高度更低，适合对整机内部竖向空间有严格限制的扁平类电子设备，比如薄型电源模块、便携检测仪器、车载分布式控制单元的板卡设计中，这类电容的布局合理性会直接影响整机的装配通过率。

　　建模过程中首先明确了核心的安装边界约束：圆柱本体直径严格控制在11mm，本体端面的引线弯折处做了符合实际生产工艺的圆角处理，没有出现生硬的直角弯折结构，这一点和很多简化模型有本质区别——实际生产中电容引线的弯折半径有明确的安规要求，过小的弯折半径会导致引线根部应力集中，在波峰焊后的温度循环测试中容易出现引线断裂、密封层破损的问题，模型中还原的弯折曲率，能够让结构工程师在做板卡装配模拟时，准确计算引线和周边焊盘、相邻器件的安全距离，避免出现设计阶段预留间隙足够、实际生产时引线剐蹭周边器件外壳的问题。

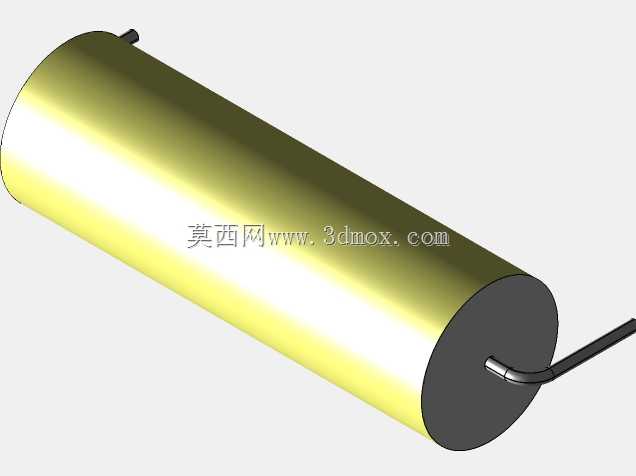

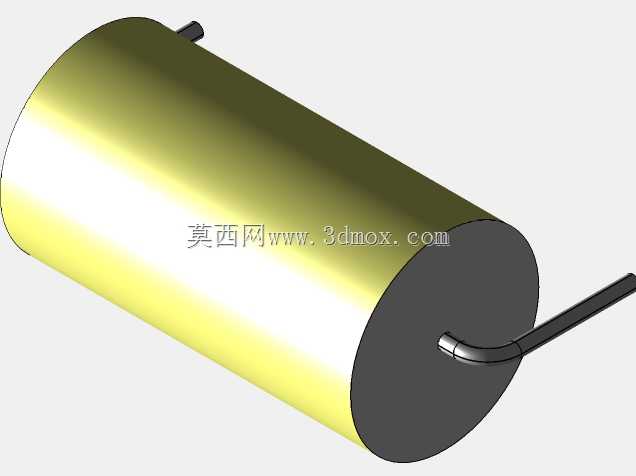

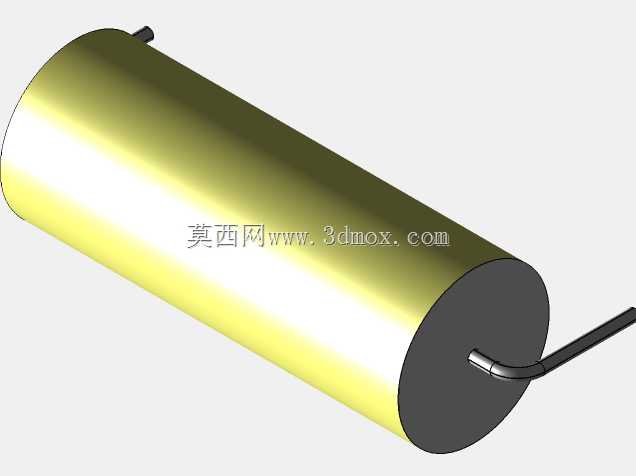

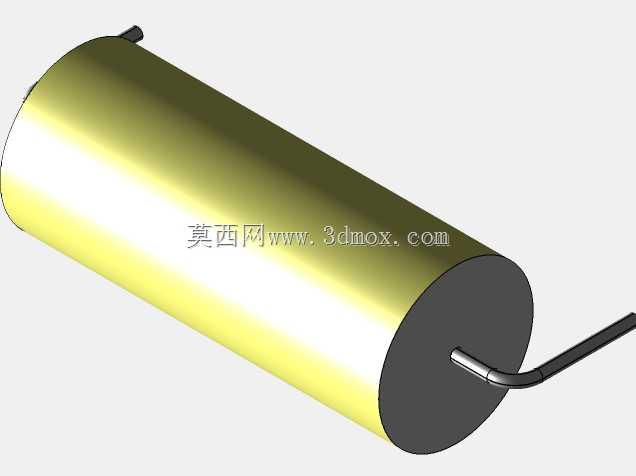

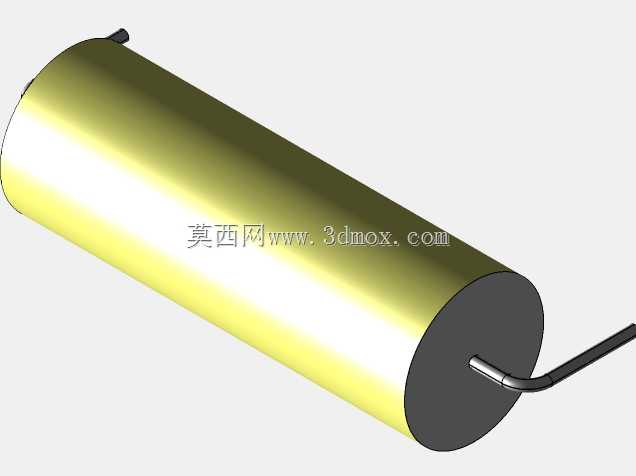

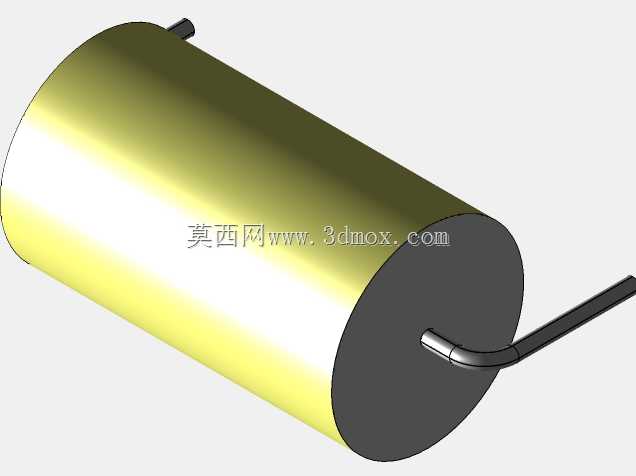

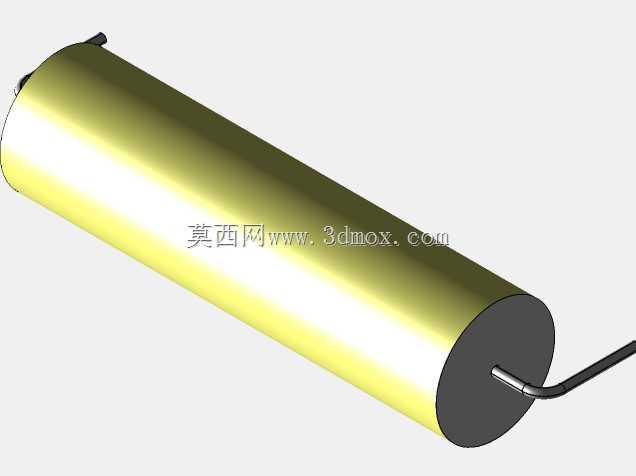

　　模型的本体外形还原了黄色薄膜封装的圆柱结构，两端的密封端盖和金属引线的衔接位置做了贴合实物的层级区分，没有做过度的外观纹理渲染，重点保留了结构设计需要的所有尺寸边界：引线的直径、引线伸出本体的初始长度、引线弯折后到本体轴线的水平距离、以及本体的总长度参数，都和同规格实物的标称尺寸保持一致，能够直接导入PCB结构设计文件中，和板框、接插件、功率器件等其他结构件做干涉检查。

　　从设计思路上，这款模型没有追求不必要的外观细节，而是把建模优先级放在了装配相关的关键尺寸上：比如电容本体和PCB板面的安装高度，是按照引线弯折后贴板焊接的常规工艺设定的，工程师在使用时不需要额外调整安装高度，就能直接模拟焊接完成后的器件实际空间占位；两端引线的通孔节距按照常规IC目录下的标准节距设置，能够直接匹配PCB封装库中的对应焊盘位置，不会出现模型和封装焊盘错位的问题，这一点对于需要快速完成板级布局迭代的项目来说，能够节省大量的模型调整时间。

　　在实际选型使用中，这类黄色聚酯、聚丙烯薄膜电容的温度特性稳定，介质损耗低，适合在对容量稳定性有一定要求的交流、脉冲电路中使用，模型还原的轴向结构，也能帮助工程师在布局阶段评估不同安装方向的空间占用：比如将电容沿板边平行布置时，引线的弯折方向不会超出板卡的边缘轮廓，避免和机箱内壁、安装立柱产生干涉；如果是垂直于板边布置，也能准确计算本体和相邻器件的横向间隙，满足安规要求的电气间隙距离。

　　很多工程师在做板卡三维建模时，容易忽略直插电容引线的弯折结构，直接用直引线模型代替，往往会导致实际生产时引线需要额外弯折加工，或者出现和周边器件的干涉问题，这款模型提前还原了符合工艺要求的弯折引线结构，相当于把生产环节的工艺要求前置到了设计阶段，能够有效减少设计迭代次数，降低打样阶段的装配问题发生率。同时模型的本体圆柱面做了光滑处理，没有多余的倒角、刻字等非结构特征，在大型装配体中导入使用时，不会占用过多的系统资源，能够保证整体装配文件的运行流畅度，适合在包含上百个器件的板级装配文件中使用。
