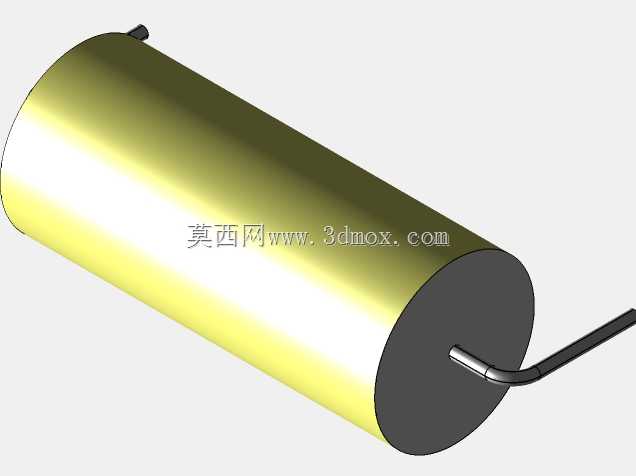

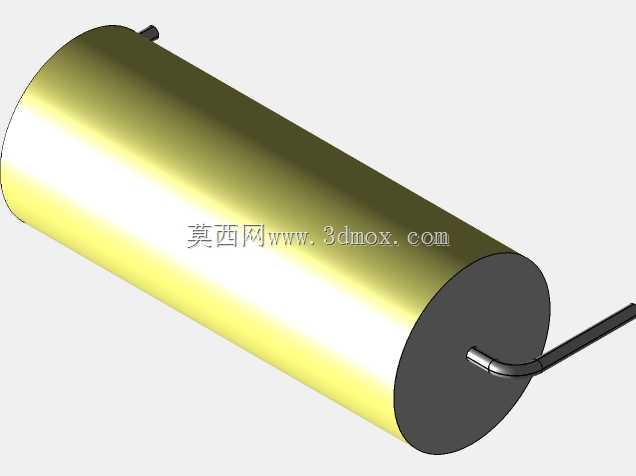

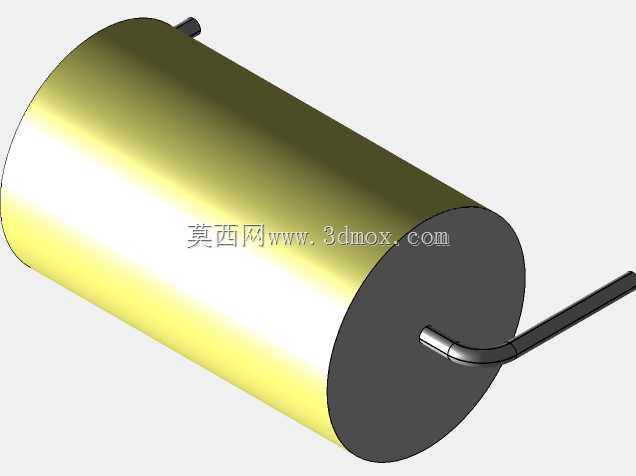

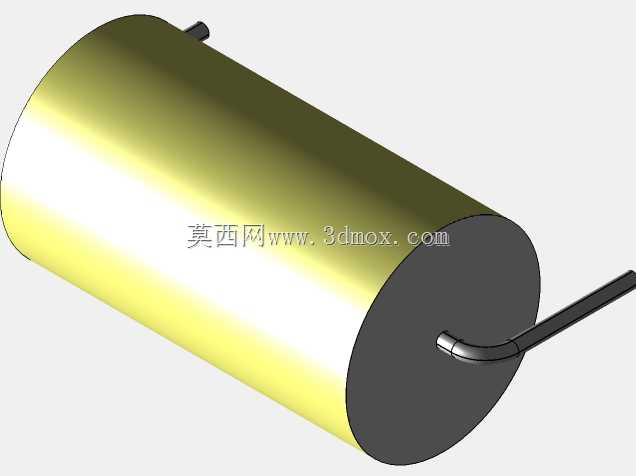

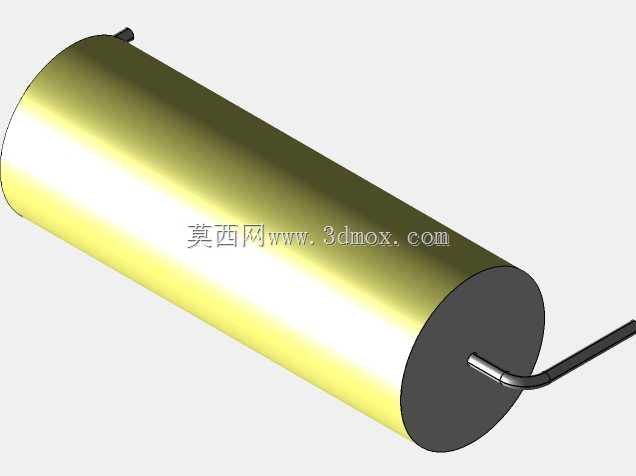

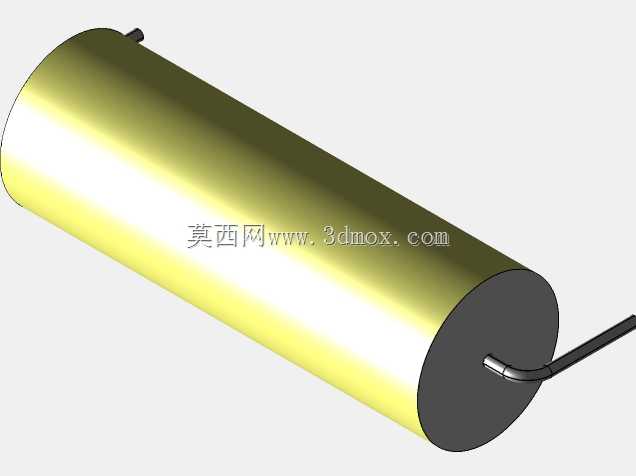

直径11.5mm黄色轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地过程中，被动元器件的三维建模精度直接决定了结构干涉检查的可靠性，尤其是轴向引线类的薄膜电容，往往因为引线成型角度、本体尺寸公差把控不到位，导致后期样机装配时出现元件顶壳、引线拉扯焊盘、与周边接插件间距不足等问题。这款直径11.5mm的轴向圆柱形薄膜电容，采用聚酯与聚丙烯复合介质，黄色本体封装，是工业控制板卡、电源滤波回路、信号耦合场景中十分常用的被动元件，其三维模型的搭建完全围绕PCB装配的实际需求展开，没有冗余的装饰性结构，所有尺寸边界都严格对应实物的安装极限。

　　从实际应用场景来看，这类薄膜电容常被布置在电源输入端口的EMI滤波回路、功率器件周边的高频吸收回路，以及模拟信号链路的耦合通道中，相比陶瓷电容它拥有更稳定的温度特性，相比电解电容它具备更低的介质损耗和更长的使用寿命，在-40℃到105℃的工作温区内容量漂移极小，适合对可靠性要求较高的工业类电路板使用。很多结构工程师在布局阶段容易忽略电容引线的成型弧度，直接将引线建为垂直于本体的直杆，实际生产中轴向元件的引线都会根据PCB安装孔距做预弯处理，这个模型里准确还原了引线的弯曲半径，以及引线伸出本体端面的长度，在做装配仿真时可以直接匹配对应孔距的PCB封装，不需要二次调整引线形态。

　　设计思路上，模型优先保证安装边界的准确性：本体圆柱的直径严格控制在11.5mm，本体长度对应同规格常规容量段的通用尺寸，两端的密封端盖做了细微的台阶还原，避免装配检查时误判端盖与周边元件的安全间距；引线部分采用真实的线径参数，弯曲段的REOPORS节距完全符合ICEL目录中同类型元件的标准成型规范，不管是卧式贴板安装还是立式悬空安装，都能准确模拟出元件在板上的实际空间占位。黄色的本体外观还原了这类复合介质薄膜电容的典型封装色，方便在整机BOM可视化核对时快速识别元件类型，和周边的黑色电解、蓝色陶瓷电容形成明确的视觉区分。

　　在安装边界的把控上，模型除了标注本体的最大外径、总长度，还明确了引线的直径、引线伸出端的有效长度、弯曲后引线中心距的公差范围，结构工程师在做PCB布局时，可以直接调用这个模型做干涉检查，不需要额外查阅元件规格书核对安装尺寸。比如在紧凑的电源模块设计中，电容本体与散热片、变压器屏蔽罩的间距要求至少保留1mm的安全距离，这个模型的尺寸精度可以保证间距检查的误差控制在0.1mm以内，完全满足工业级产品的设计要求。另外，模型还原了本体表面的哑光封装质感，没有做过度的光泽渲染，和实际工业级元件的外观保持一致，在做产品三维展示、装配工艺动画制作时也能直接使用，不需要额外调整材质参数。

　　很多刚接触板级结构设计的工程师，容易把轴向薄膜电容和轴向电解电容的模型混用，实际上两者的本体长度、引线硬度、安装后的形变特性都有差异，这款模型专门针对聚酯聚丙烯复合介质的薄膜电容做了尺寸校准，端盖的厚度、引线的弯折位置都和实物完全匹配，不会出现模型尺寸和实物偏差过大导致的装配问题。在做自动化插件设备的编程仿真时，这个模型的引线位置、本体夹持位的尺寸也能直接作为参考，帮助设备工程师提前调整夹爪的开合行程、插件的下压深度，减少设备调试阶段的试错成本。
