直径10.5mm黄色轴向圆柱形薄膜电容

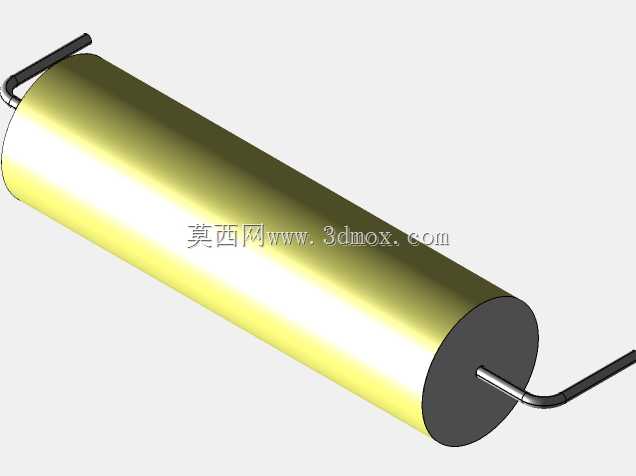

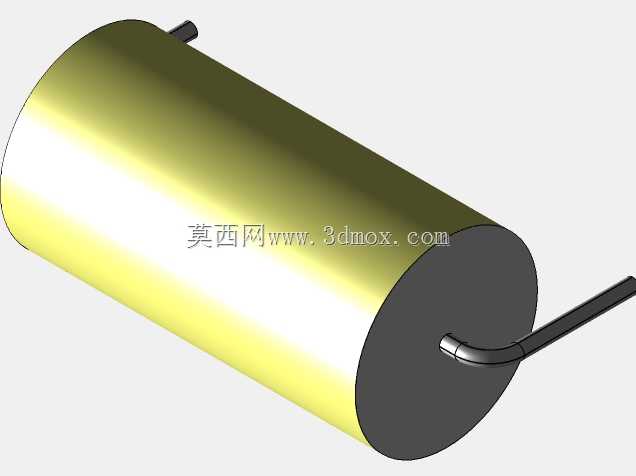

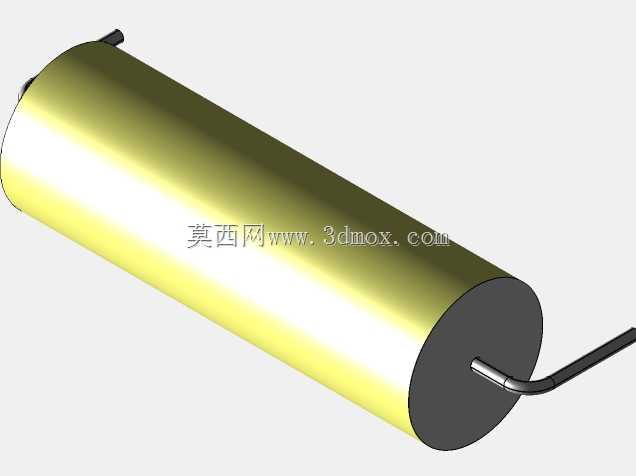

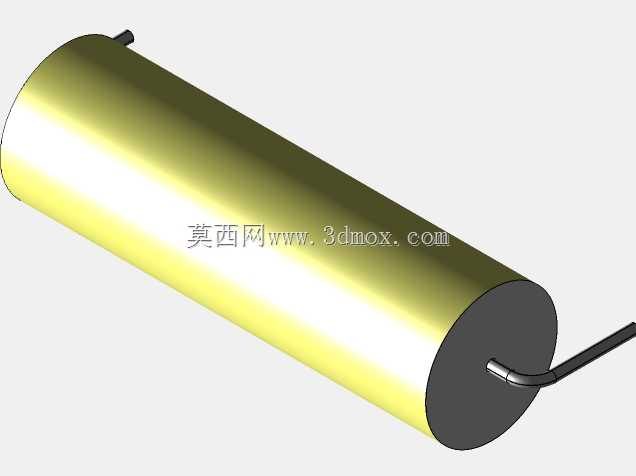

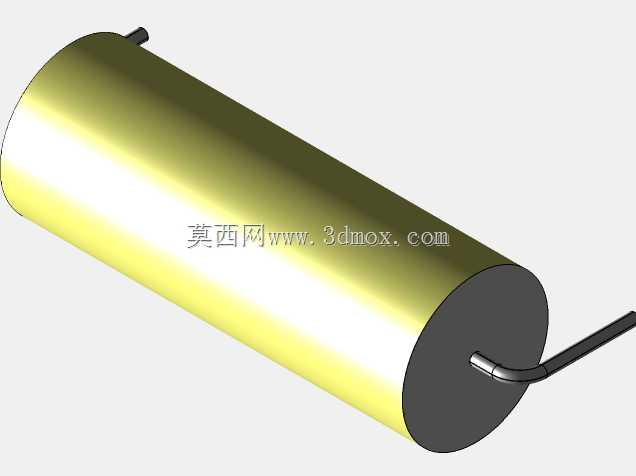

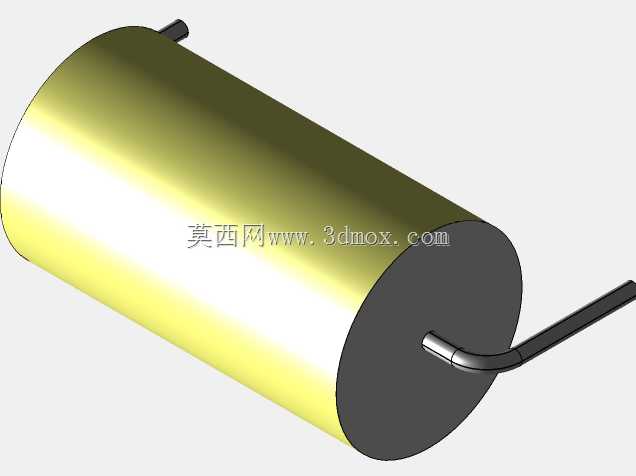

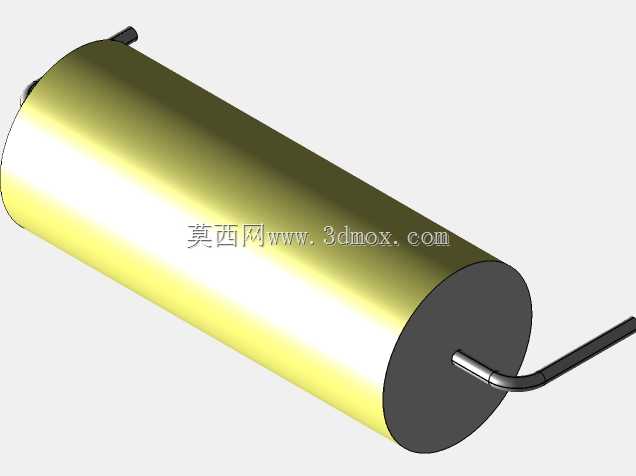

　　做PCB布局的时候，最容易忽略的就是直插无源元件的安装边界，尤其是这类轴向引线的薄膜电容，很多新手建模的时候只画个圆柱本体，引线直接拉成直线，等到实际打样回来才发现，引线弯折的节距不对，要么插不进焊盘，要么本体贴板高度超标，和旁边的接插件或者散热片干涉。这个模型还原的是直径10.5mm规格的黄色轴向薄膜电容，采用聚酯和聚丙烯介质，日常做电源滤波、信号耦合、退耦回路的时候经常会用到这类器件，相比瓷片电容，它的容量稳定性更好，耐脉冲电流能力更强，在小功率开关电源、音频前端电路、工业控制板卡上的应用占比很高。

　　建模的时候首先要卡准本体的尺寸边界，10.5mm的直径是本体的最大外径，也就是圆柱面的包络尺寸，布局的时候这个圆柱周围要留出至少0.8mm的安全间隙，避免和相邻元件的本体、或者PCB上的走线阻焊层接触，尤其是高压应用场景下，间隙不足很容易产生爬电问题。本体两端的封端是黑色的环氧封装，建模的时候要注意封端和黄色介质本体的台阶差，不要做成完全等径的圆柱，实际器件的封端直径会比介质本体略大0.2-0.3mm，这个细节如果忽略，做装配干涉检查的时候就会出现误判。

　　最关键的是引线部分的建模，这类轴向电容的引线是镀锡铜包钢线，不是硬直的，实际安装的时候需要根据PCB焊盘的孔距做90度弯折，模型里还原了标准的弯折半径，不是直角弯折——实际生产中引线弯折如果折成死弯，很容易在根部产生应力，要么折断引线，要么把封端扯裂导致密封失效。弯折后的引线节距是按照ICEL目录里的标准节距做的，焊盘孔径匹配0.8mm的标准通孔，引线伸出PCB背面的长度控制在1.2-1.5mm，刚好满足波峰焊的吃锡要求，不会因为留的太长导致焊锡堆积桥接，也不会因为留的太短导致焊接强度不足。

　　做整机结构设计的时候，这类电容的安装方向也要提前考虑，轴向引线的元件如果是卧式贴板安装，本体的高度就是直径10.5mm加上引线的直径，也就是大概11.3mm左右，如果是立式安装的话，高度就是本体的长度加上引线弯折的高度，两种安装方式占用的PCB面积和空间高度完全不同，这个模型可以直接导入装配体里做两种安装姿态的模拟，提前评估外壳内部的空间余量，避免后期结构改板。另外黄色的外观是这类聚酯聚丙烯薄膜电容的常规标识色，建模的时候还原了本体的半光泽质感，做产品渲染或者装配可视化的时候，能和其他颜色的元件比如蓝色的Y电容、黑色的电解电容明确区分开，方便BOM核对和生产物料识别。

　　很多工程师做元件库的时候习惯用简化模型，但是做高密度PCB布局的时候，简化模型很容易漏掉引线弯折后的突出部分，比如引线从封端伸出来之后，弯折段会超出本体圆柱的投影范围，如果旁边刚好布置了贴片电阻或者二极管，很容易在装配的时候出现引线碰元件的问题。这个模型把引线的完整弯折路径都做了还原，包括引线末端的倒角，导入PCB的3D视图之后，可以完整检查整个元件的所有包络范围，不管是顶层的元件干涉，还是底层和壳体、加强筋的间隙，都能一次性检查到位。另外这类电容的引线是有刚性的，实际生产中如果引线弯折的位置离封端太近，会导致封端受力开裂，模型里的弯折起始点离封端端面留了0.5mm的直线段，符合实际生产的加工规范，做可制造性检查的时候也能用来校验工艺合理性，避免设计出不符合加工要求的引线成型尺寸。
