直径9mm黄色轴向引线圆柱形薄膜电容

　　做PCB板级结构设计这么多年，轴向引线薄膜电容是工控、电源类板卡上绕不开的常用无源元件，很多刚入行的结构工程师容易忽略这类直插元件的安装空间校核，要么留的引脚折弯半径不够导致焊接后应力扯裂焊盘，要么元件本体和周边接插件、功率器件的安全间距不足，做出来的样机要么过不了安规，要么振动测试后引脚脱焊，返工成本极高。这次做的这款9mm直径的轴向圆柱薄膜电容，就是专门针对高密度PCB布局场景做的精准建模，完全贴合实际量产元件的尺寸公差，能直接导入PCB结构库做空间干涉检查，不用再对着规格书反复核对尺寸。

　　从实际应用场景来看，这类聚酯聚丙烯复合介质的黄色薄膜电容，常用在开关电源的输入输出滤波、工控控制板的信号耦合、功率驱动回路的吸收回路里，相比瓷片电容它的容量稳定性更好，耐脉冲电流能力更强，相比电解电容它的高频特性优、漏电流小、寿命更长，在-40℃到105℃的工作温区内容量漂移不超过5%，很适合工业级设备的板卡使用。很多工程师做布局的时候只看电容的直径和长度，忽略引线的折弯节距，实际生产中轴向元件的引线都是自动折弯成型的，折弯处的圆角半径、引脚伸出PCB板面的高度、两个引脚的中心距都有严格的工艺要求，要是建模的时候把引脚做成直的，或者折弯半径做小了，导出的装配图给生产部门就会直接出问题。

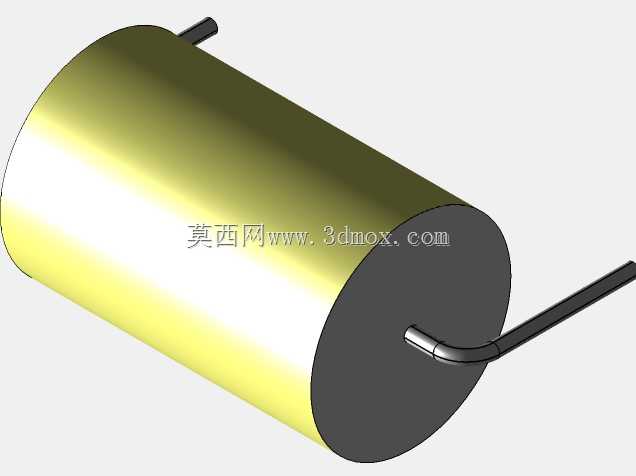

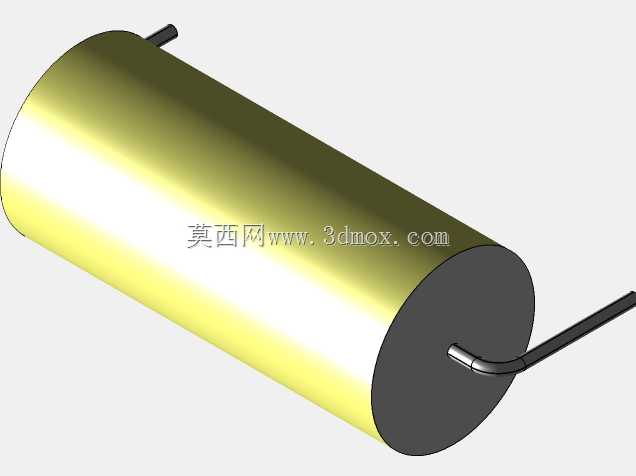

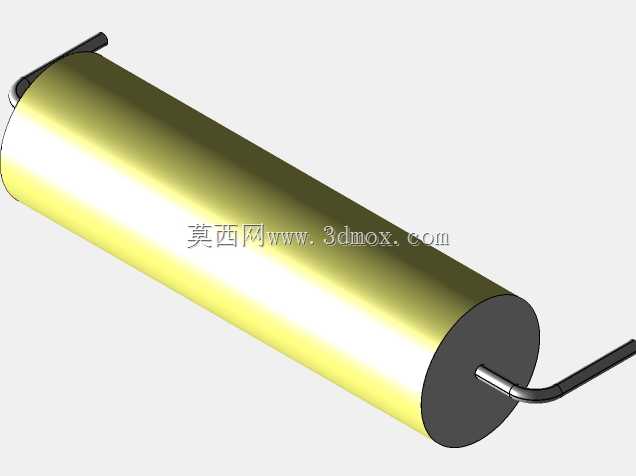

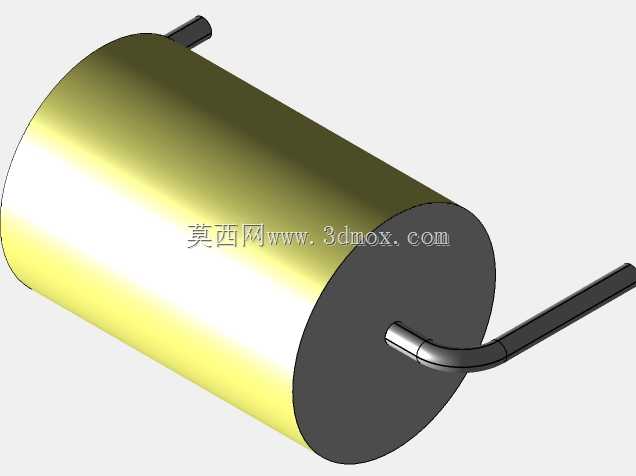

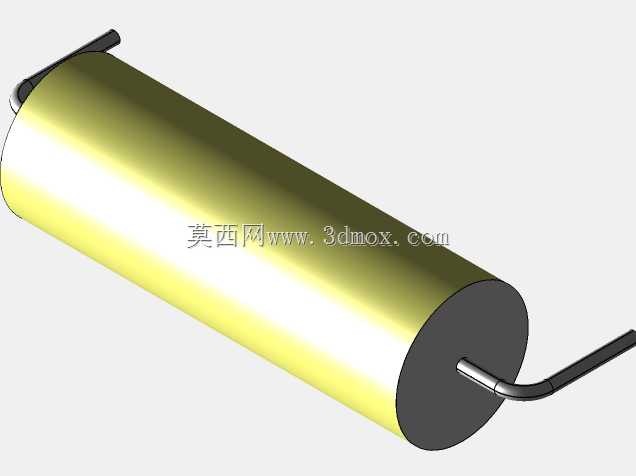

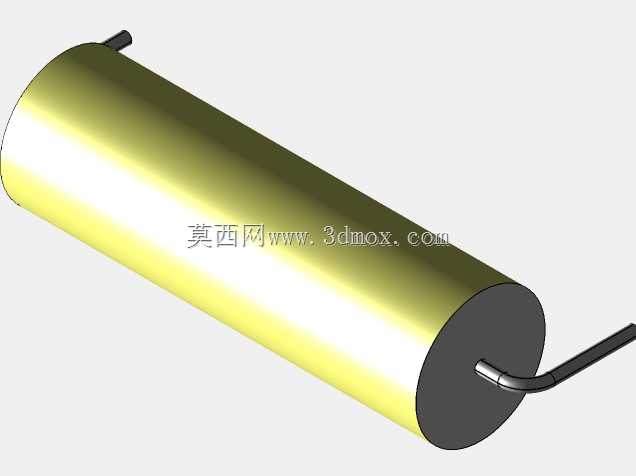

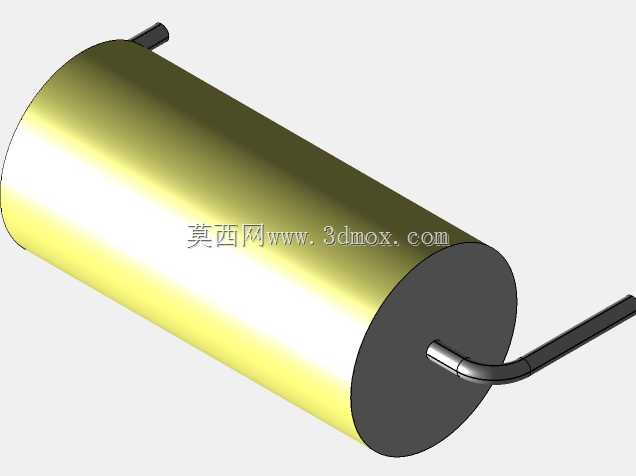

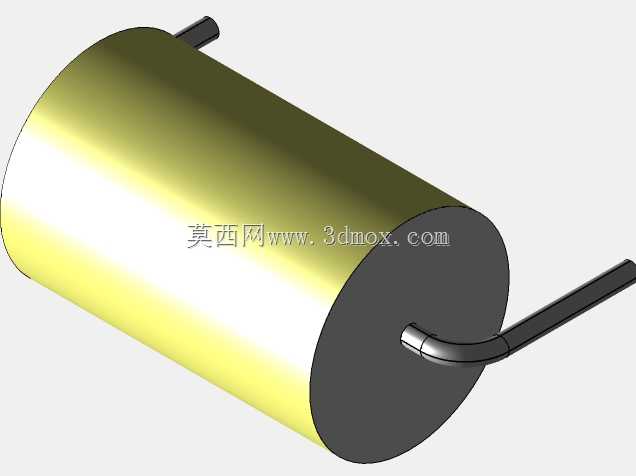

　　这款模型在设计的时候，首先把本体的尺寸做了精准还原：主体圆柱直径严格控制在9mm，本体长度按照同规格量产元件的通用尺寸做了匹配，两端的封端结构做了细节还原，不是简单的圆柱拼接，封端和本体之间的台阶、引线引出的根部凸台都做了1:1复刻，避免做干涉检查的时候出现误判。引线部分按照PCB实际安装的折弯形态做了建模，引脚直径匹配标准线径，折弯处的圆角半径符合电子装联的工艺要求，不会出现直角折弯导致的应力集中问题，引脚末端的伸出长度也按照波峰焊的工艺要求留了合适的余量，导入装配后可以直接检查引脚和焊盘的对位情况，不用再二次调整。

　　安装边界的校核是这个模型重点考虑的部分，很多人做元件模型只做本体，忽略安装后的占用空间：这款电容卧式安装在PCB上的时候，本体底部距离板面的高度按照常规折弯高度设定，不会出现本体贴板导致的焊接后清洗不净、绝缘耐压不足的问题；本体上方预留的安全距离可以直接和板上的其他 tall 元件做间距检查，径向方向的直径尺寸可以校核和周边贴片元件、接插件的边距，满足安规要求的电气间隙。另外黄色的本体外观也和实际元件一致，做整机BOM可视化装配的时候，能快速和其他颜色、其他类型的电容区分开，不用再单独给模型赋材质区分，提升整机装配检查的效率。

　　从设计思路上来说，这个模型没有做多余的参数化冗余，所有尺寸都是锁定量产通用规格的，不用再调整参数就能直接用，不管是做电源板的布局，还是工控控制板的元件堆叠检查，都能直接导入使用，避免了自己建模时容易忽略的工艺细节问题，比如引线根部的应力释放弯、封端的绝缘厚度，这些细节要是没做对，仿真或者干涉检查的时候就会留下隐患，等到打样回来再改板，浪费的时间和成本远大于一个精准模型的价值。尤其是做轨道交通、工业电源这类高可靠性要求的设备，板上每个元件的安装空间都要精准核算，一个电容的尺寸偏差就可能导致整个板卡装不进机箱，或者和机箱内壁的绝缘距离不够，这类精准的元件模型就是为了从设计源头规避这类问题。
