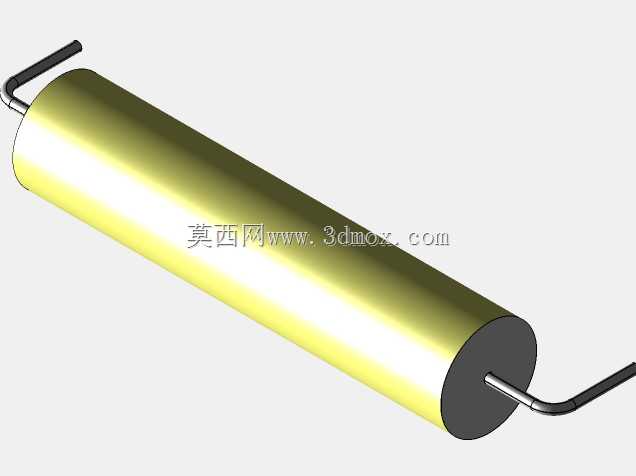

直径8.5mm黄壳轴向圆柱形薄膜电容

　　在PCB板级电路设计的实际落地环节，无源器件的三维建模精度直接决定了结构干涉检查、装配工艺模拟的可信度，这款直径8.5mm的黄壳轴向圆柱形薄膜电容，正是针对消费类电子、工业控制板卡、小功率电源模块等场景的板上装配需求完成的参数化建模。不同于常规径向引线电容的垂直安装形态，轴向引线结构的薄膜电容采用卧式贴板或架空卧式安装的方式，在板卡高度空间受限的场景下具备不可替代的适配优势，比如超薄型适配器、内置式工控传感模块、车载小信号处理板等对Z向安装尺寸有严格限制的设备中，这类电容可以顺着板卡平面排布引线，最大程度压缩器件占用的垂直空间，避免和上方的结构壳体、散热组件、屏蔽罩产生装配干涉。

　　从功能特性来看，采用聚酯与聚丙烯复合介质的薄膜电容，本身具备低介质损耗、高绝缘电阻、良好的温度稳定性的特点，适合用在电路的直流滤波、高频退耦、小容量信号耦合场景，相比同容量的陶瓷电容，它的容量稳定性受直流偏置电压影响极小，不会因为板卡工作电压波动出现容量漂移，相比铝电解电容又具备更长的工作寿命、更低的等效串联电阻，在中小功率的开关电源输出端、信号采样回路里应用十分广泛。黄色的环氧包封外壳一方面可以抵御板卡生产过程中助焊剂、清洗溶剂的侵蚀，另一方面也能在批量装配时通过外壳颜色快速完成器件规格的目视区分，减少产线错料的概率。

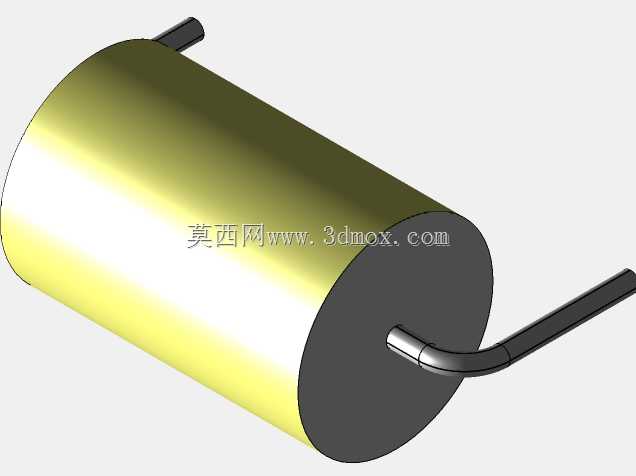

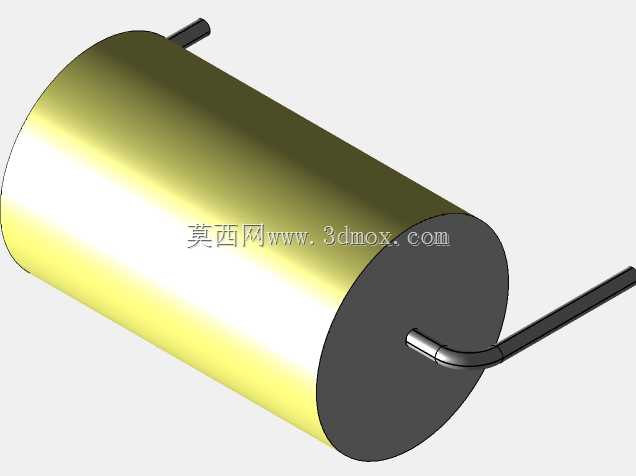

　　建模过程中优先考虑了实际装配的边界约束，主体圆柱部分严格按照8.5mm直径控制径向尺寸，圆柱长度按照对应容量规格的常规尺寸做了参数化预留，两端的引线部分没有采用简化的直杆建模，而是还原了实际生产中引线靠近本体处的弯曲成型结构，弯曲段的节距、折弯半径完全匹配常规波峰焊、回流焊工艺对轴向器件引线的成型要求，设计人员在调用这个模型做板卡布局的时候，不需要额外调整引线的折弯参数，直接按照模型默认的引线形态预留焊盘位置，就能满足自动插件机的送料、插装尺寸要求，不会出现模型和实际来料引线形态不符导致的装配间隙误判。

　　在安装边界的处理上，模型特意区分了本体的实体区域和引线的可焊接区域，本体两端到引线折弯起始点的距离严格遵循行业通用的留边尺寸，避免布局时把其他器件的丝印、焊盘布置到电容本体的投影范围内，导致焊接时本体和相邻器件产生磕碰。考虑到部分高密度板卡会对轴向电容做打胶固定处理，模型的圆柱表面做了光滑的连续曲面处理，结构工程师在做固定胶的填充模拟时，可以直接选取圆柱面作为附着面，不需要额外修补模型破面。另外，引线的直径按照常规0.6mm线径建模，匹配标准2.54mm间距网格下的焊盘开孔尺寸，设计人员不需要重新核算焊盘孔径，直接调用常规通孔焊盘就能满足焊接强度要求。

　　很多新手工程师在做板级结构建模的时候，容易忽略轴向电容引线的折弯弧度，直接用直角折弯代替实际的圆弧过渡，这种简化模型在做干涉检查的时候，往往会误判引线和相邻高器件的安全距离，导致实际打样后出现引线顶住旁边器件的问题，这个模型在折弯处做了R0.8mm的圆弧过渡，完全还原实际器件的引线成型形态，不管是做静态的装配干涉检查，还是做板卡受振动时的引线形变模拟，都能提供足够准确的几何参考。同时，模型的本体端面和引线的同轴度控制在0.1mm以内，和实际量产器件的形位公差保持一致，不会出现模型同轴度过高导致的装配仿真结果偏理想化的问题。

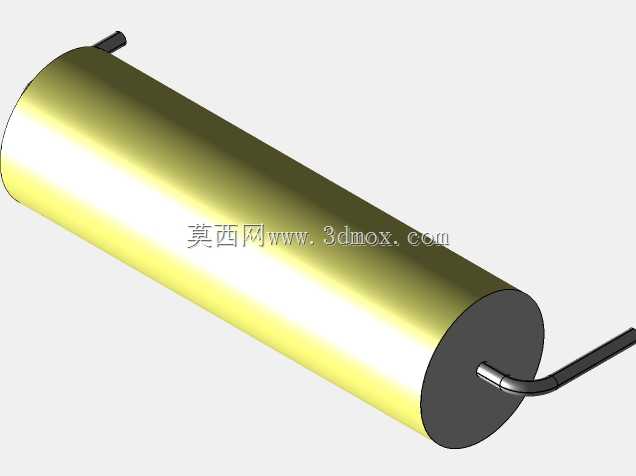

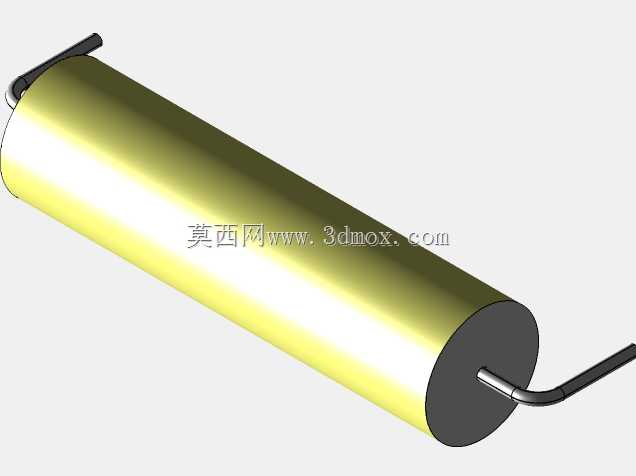

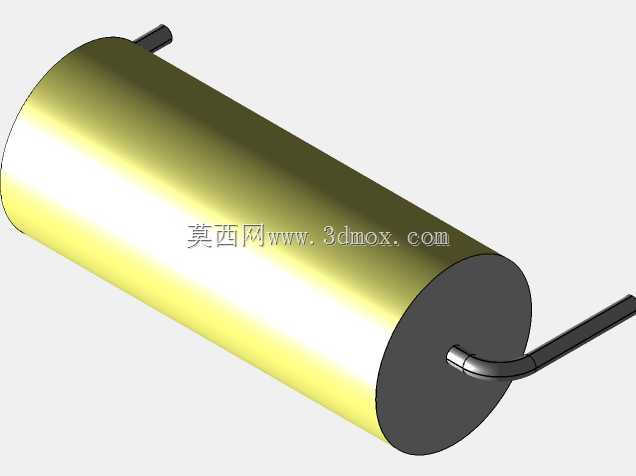

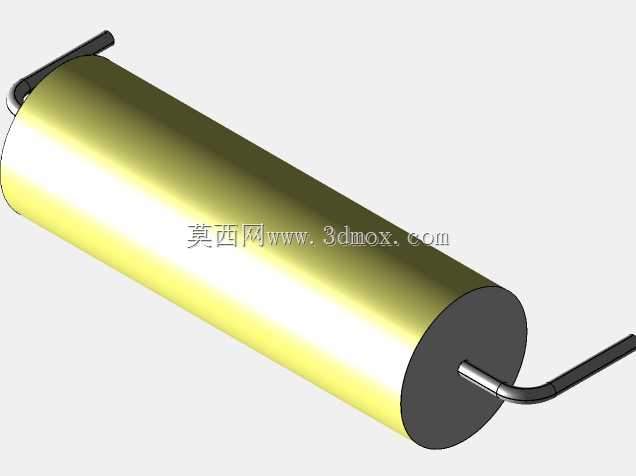

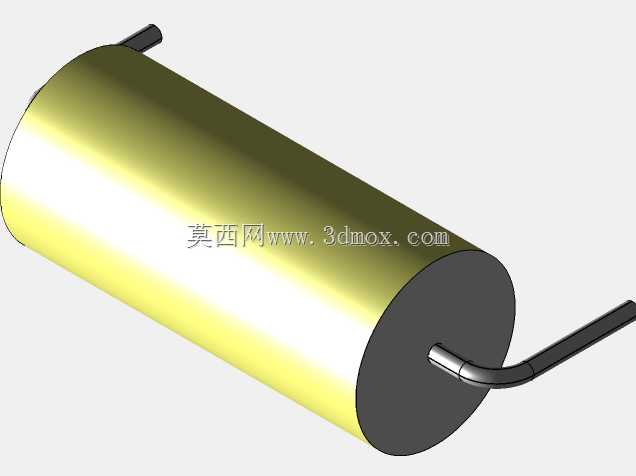

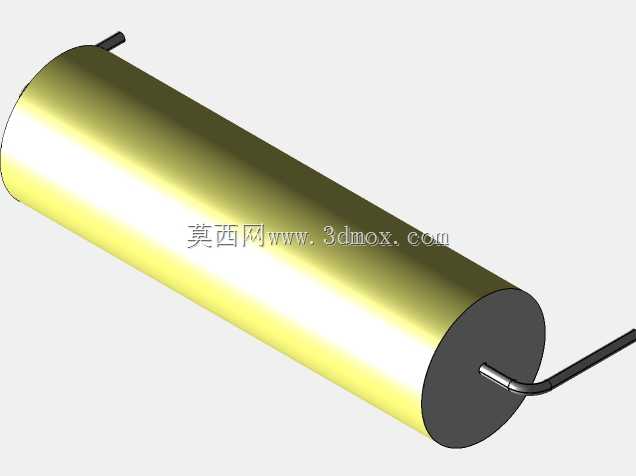

　　针对不同板卡的布局需求，这个模型的轴向长度可以通过参数化调整快速适配同直径不同容量的规格，不需要重新绘制主体轮廓，只需要修改圆柱长度参数，就能延伸出同系列不同容量的电容模型，大幅提升同系列器件的建模效率。在做整机的热仿真模拟时，模型的外壳材质参数可以直接匹配环氧包封材料的导热系数，引线部分匹配镀锡铜的导热参数，不需要额外对模型做面的拆分处理，就能直接导入热仿真软件计算器件在板卡工作时的温升情况，评估不同布局位置下电容的工作温度是否在额定范围内。
