直径8mm黄壳轴向引线圆柱形薄膜电容

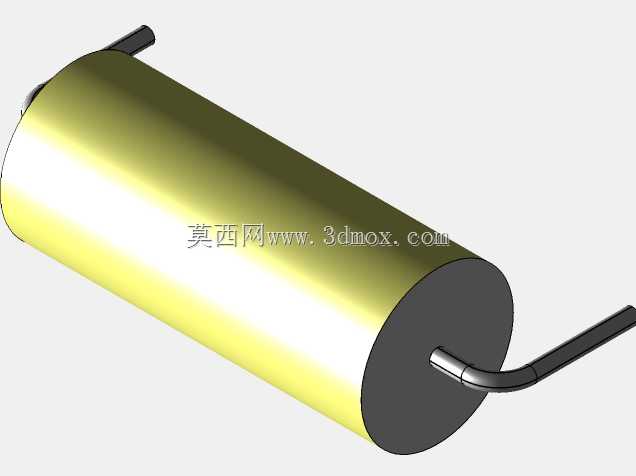

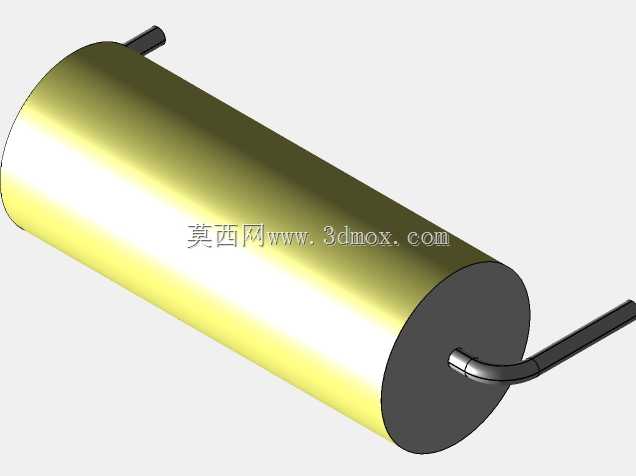

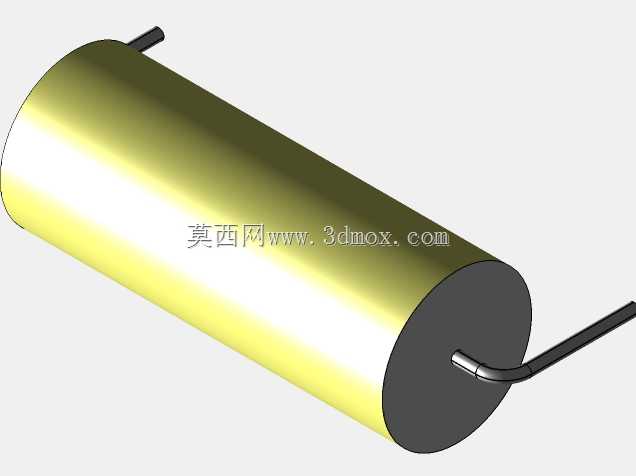

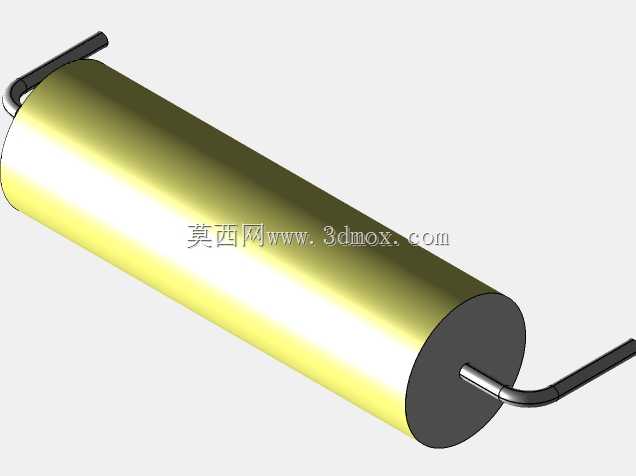

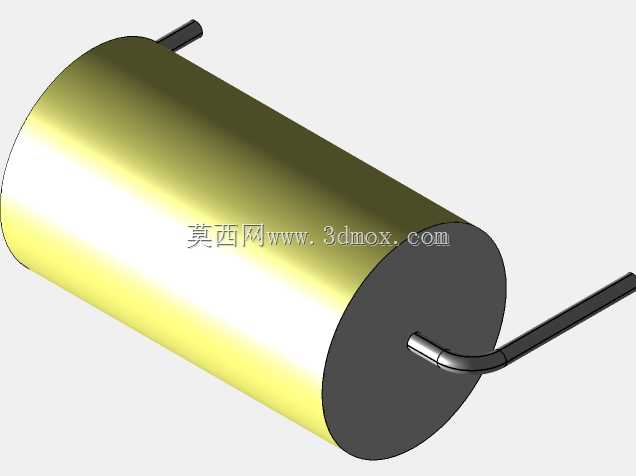

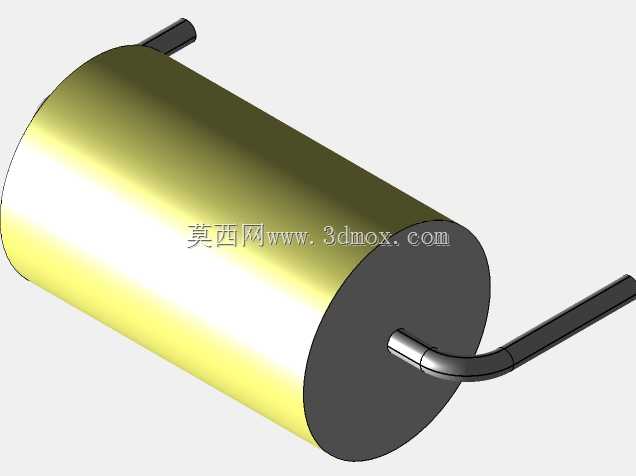

　　做PCB板级电路结构设计的时候，轴向引线薄膜电容是阻容降压、信号耦合、电源滤波场景里绕不开的无源器件，尤其是8mm直径的黄壳聚酯聚丙烯复合介质款，在消费类电源、工控小控制板、家电控制模块里的用量一直很大。很多刚接触结构选型的工程师容易忽略引线成型的节距问题，要么按器件本体直径随便留安装孔，要么照搬 datasheet 上的直引线尺寸，结果打样回来发现引线弯角不对，插装的时候要么顶到PCB表面的丝印，要么和周边贴片电阻电容的安全间距不够，甚至波峰焊的时候因为引线应力拉扯导致焊盘开裂。这个三维数模直接把引线的弯曲成型弧度做了出来，不是那种简化的直引线模型，刚好匹配常规波峰焊插装的成型要求，弯角处的R角、引线伸出本体的长度、

　　引脚末端的搪锡段长度都按实际量产器件的尺寸做了还原，不用设计人员自己再去二次修改引线造型。从实际安装边界来看，本体直径严格控制在8mm，本体长度对应常规同容量规格的尺寸，轴向引线沿本体中心轴线引出，弯曲后的引脚中心距刚好适配常用的2.54mm网格PCB的孔位，安装后本体底部和PCB表面的留缝高度符合波峰焊的工艺要求，不会因为贴板太近导致助焊剂残留藏在本体下方，也不会因为离板太高导致器件在振动工况下出现引脚疲劳。设计这个数模的时候，没有做多余的外观倒角或者装饰性特征，本体两端的密封端盖、黄色的塑封外壳、金属引线的材质区分都做了对应，在装配体里直接调用就能做干涉检查，比如在排布板上器件的时候，可以直接核对这个电容和周边的电解电容、

　　继电器、接线端子的空间距离，尤其是在做紧凑型电源模块的布局时，能提前发现本体和外壳筋位、散热片的干涉问题，不用等实物打样才发现尺寸冲突。这类薄膜电容和陶瓷电容相比，容量稳定性更好，耐脉冲电流能力更强，在需要跨接在交流输入端做EMI滤波的场景里，黄壳的轴向款因为本身是圆柱形，本体的机械强度比方形塑封电容更好，引线的抗弯折能力也更强，在有轻微振动的民用设备里，失效率比贴片薄膜电容低不少。做三维布局的时候，还要注意这类轴向器件的安装方向，尽量让引线的弯曲方向和PCB过波峰焊的方向平行，减少焊锡流挂导致的引脚连锡，这个数模的引线弯曲方向是固定的，调用的时候可以直接按工艺要求旋转角度，不用再调整引线的成型方向。

　　另外数模里的本体端面和引线的衔接处做了真实的密封胶层凸起，不是光滑的直角过渡，在做整机的安规距离核查的时候，能准确计算带电部件和周边金属外壳的爬电距离，不会因为模型简化导致安规距离计算偏大，留下认证隐患。很多工程师在做器件库的时候，习惯把轴向电容做成简化的圆柱体加两根直杆，实际用的时候才发现引线成型后的占用空间比直引线大不少，尤其是在高密度插装的板卡上，弯出来的引线很容易碰到旁边的器件引脚，这个数模直接把量产时的标准成型状态做了出来，调用的时候就能直接看到实际占用的空间范围，包括引线弯出来之后超出本体投影的部分，都能在布局阶段就避让开。对于做自动化插装设备编程的工程师来说，这个数模的引线位置和本体夹持位的尺寸也能直接用来做吸嘴或者夹爪的路径规划，不用再去实测器件的外形尺寸，能减少设备调试的时间。
