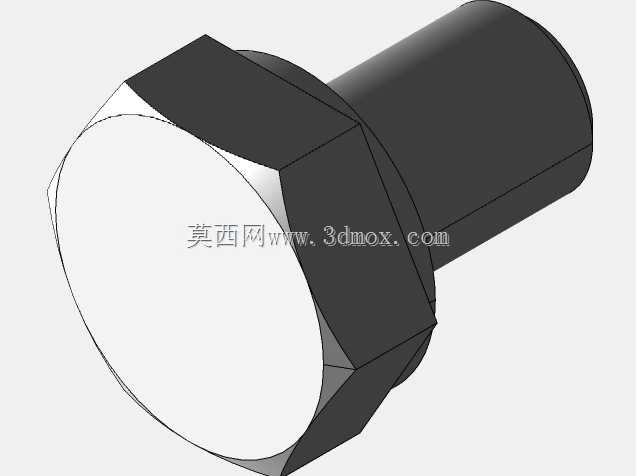

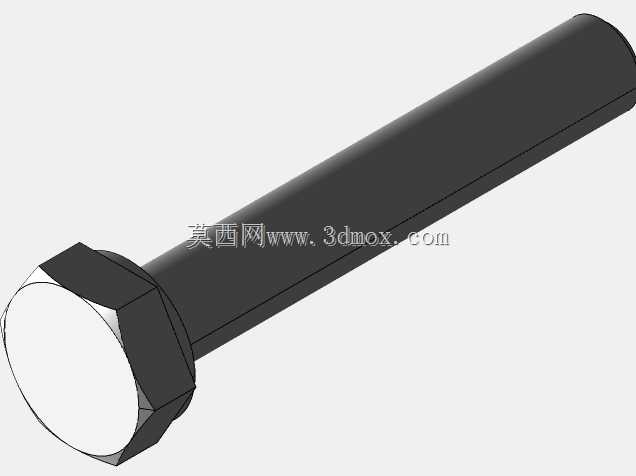

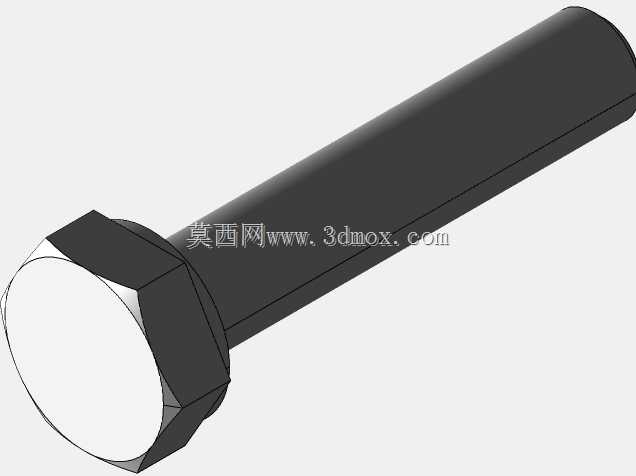

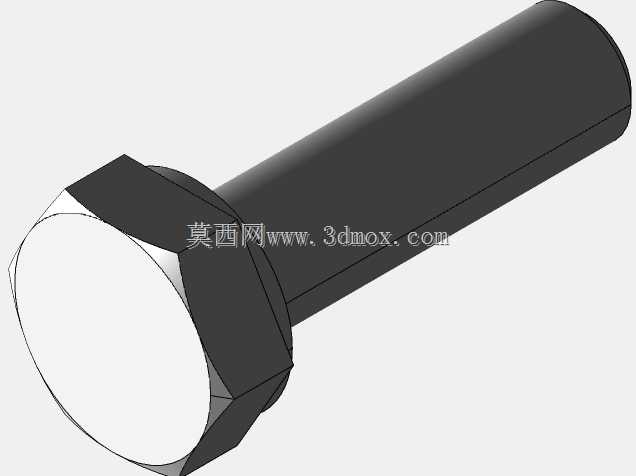

公制外六角圆柱头M4规格紧固螺钉

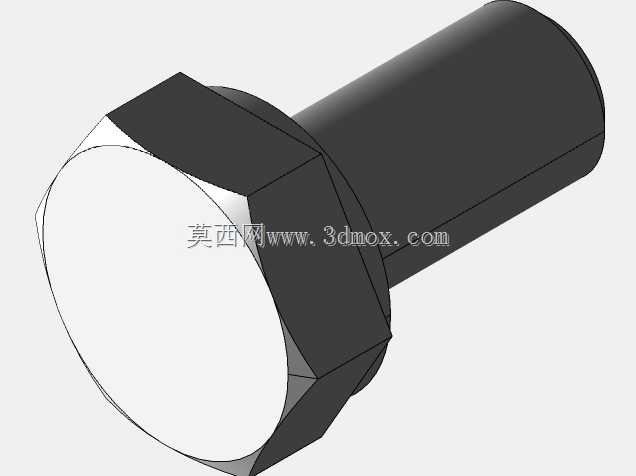

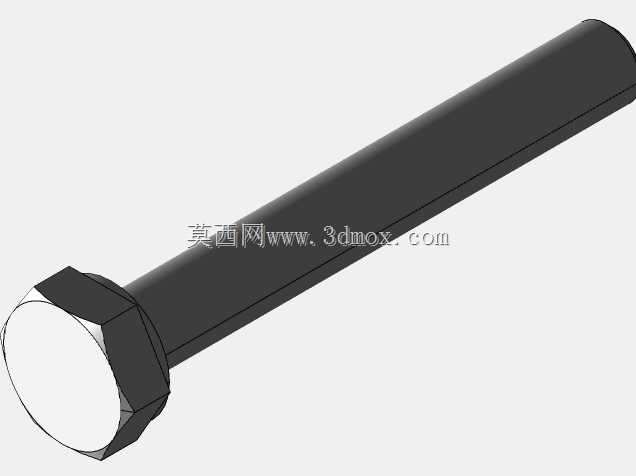

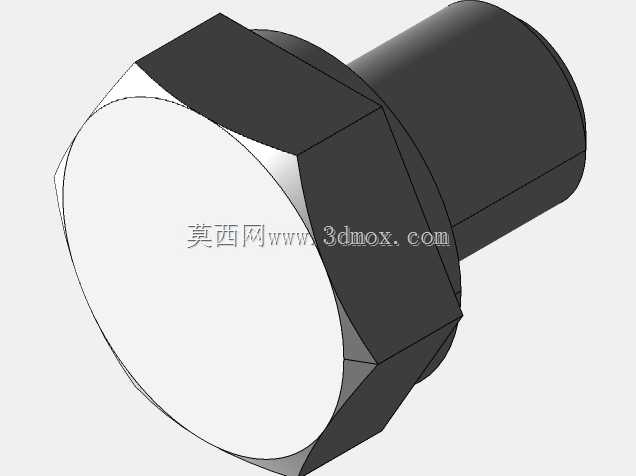

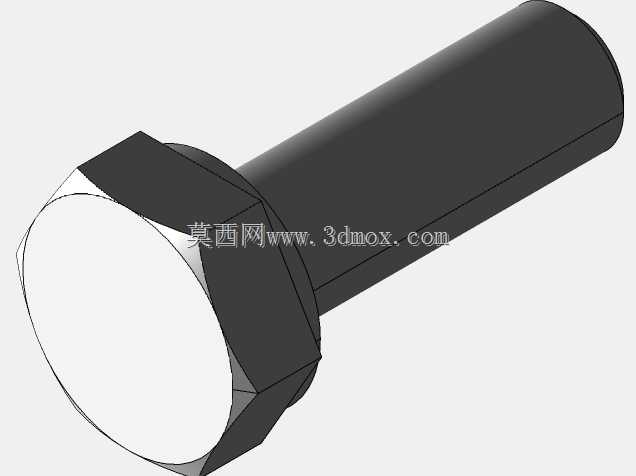

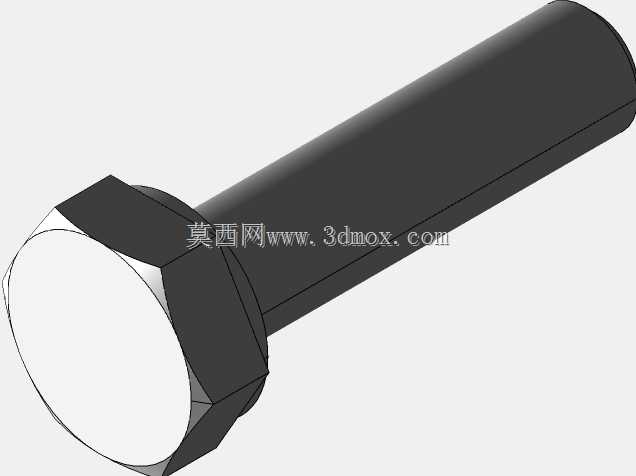

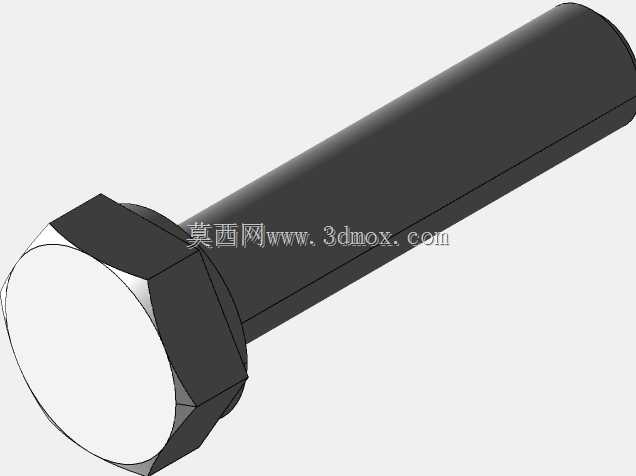

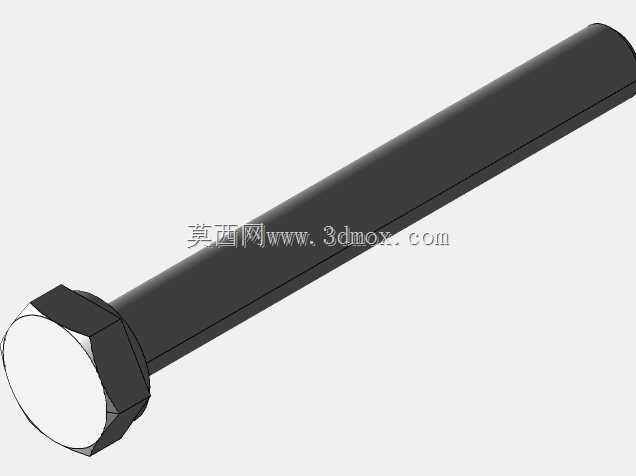

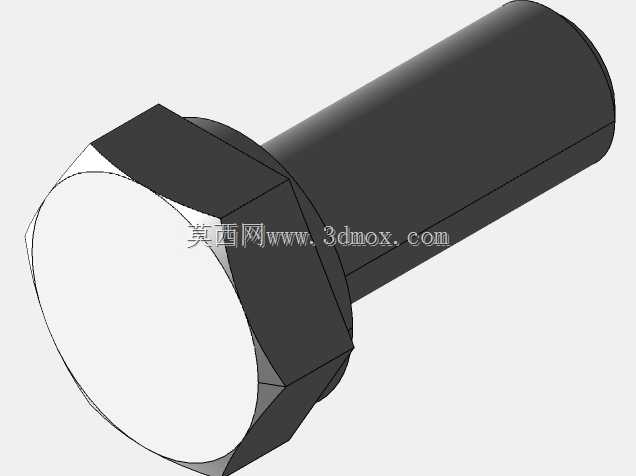

　　在各类仪器仪表、小型机电设备、精密传感装置的装配环节中，这类六角头紧固螺钉是应用频次极高的基础连接件，本次呈现的M4规格螺钉覆盖5至50mm长度区间，可适配不同厚度的叠层构件连接需求，无需额外定制特殊长度件就能覆盖多数小型设备的装配场景。从实际选型角度看，六角头的结构设计并非随意选定，外六角的头部形态可适配普通开口扳手、套筒扳手、活动扳手等多种通用工装，在装配空间受限的仪器内部，即便无法使用电动拧紧工具，手动操作也能获得足够的拧紧力矩，相比十字槽、一字槽螺钉，六角头的受力面更均匀，反复拆装过程中不会出现槽口滑牙的问题，长期维护场景下的可靠性更突出。设计这类螺钉的三维模型时，首先要明确安装边界的约束条件：M4螺纹的公称直径为4mm，

　　对应基材上的预制螺纹底孔需控制在3.2-3.4mm区间，头部六角的对边尺寸严格遵循公制紧固件标准，确保扳手的适配性不会出现卡滞或打滑问题，头部厚度的设定既要保证拧紧时的结构强度，避免头部受剪断裂，也要控制整体高度，避免在紧凑的仪器腔体内突出过多干涉其他元器件布局。从功能特性上看，这类螺钉属于普通公制粗牙紧固件，螺纹螺距为0.7mm，具备良好的自锁性能，在无强振动的静态装配场景下，配合平垫、弹垫使用可实现长期可靠的连接，不会出现松脱移位问题。不同长度的螺钉对应不同的连接场景：5-10mm的短款多用于薄板件、外壳盖板的固定，这类场景下螺纹啮合长度控制在2-3倍公称直径即可满足强度要求；12-25mm的中长款多用于支架、

　　传感元件基座与主体结构的连接，可穿过2-3层叠装构件实现一体式紧固；30-50mm的长款则适用于有隔层、绝缘衬套的安装场景，可在穿过绝缘垫层后仍保留足够的螺纹啮合长度，保证连接强度。建模过程中需要重点关注螺纹收尾的结构处理，实际生产中螺钉的螺纹末端会有自然的退刀收尾，建模时不能将螺纹直接延伸至螺杆根部，否则不仅不符合实际加工工艺，在虚拟装配时还会出现螺纹干涉的问题，导致装配仿真结果失真。另外六角头部与螺杆衔接的位置需要做合理的圆角过渡，避免应力集中，实际使用中这个位置是螺钉受拉应力的薄弱区域，直角过渡会在拧紧力矩过大时出现头部断裂的问题，圆角参数的设定要符合紧固件的通用工艺标准，既不能过大影响头部与被连接件的贴合面积，

　　也不能过小失去应力分散的作用。在仪器仪表类设备的装配中，这类螺钉的选型还要考虑被连接件的材质，如果是固定塑料外壳、PCB板这类脆性或低强度构件，需要在螺钉头部与被连接件之间增加平垫分散压力，避免拧紧时压裂基材；如果是存在小幅振动的运动部件旁的固定场景，则需要搭配弹簧垫圈或者螺纹胶使用，提升防松性能。从三维建模的实用性角度出发，这套覆盖全长度区间的螺钉模型，在做整机装配设计时可以直接调用，无需反复绘制不同长度的螺钉模型，只需要根据实际叠层厚度选择对应长度的规格即可，能大幅提升结构设计的效率，同时模型的尺寸严格遵循公制紧固件标准，导出工程图时可直接标注对应规格，无需额外核对尺寸参数，减少设计出错的概率。实际装配中还要注意螺钉的伸出长度，一般要求螺纹拧紧后螺杆末端露出螺母或螺纹孔2-3个螺距，既保证足够的啮合强度，也不会因为伸出过长刮碰内部线缆或者其他运动部件，这也是选型时需要匹配长度的核心原因，过长的螺钉不仅浪费安装空间，还可能带来安全隐患，过短则会导致螺纹啮合不足，连接强度达不到设计要求，容易出现滑牙或者连接松脱的问题。
