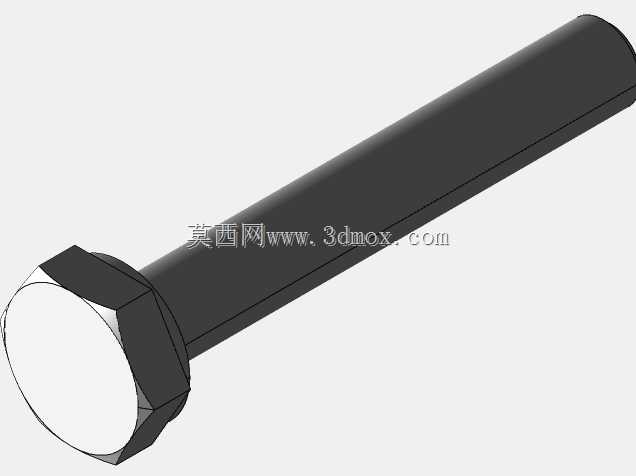

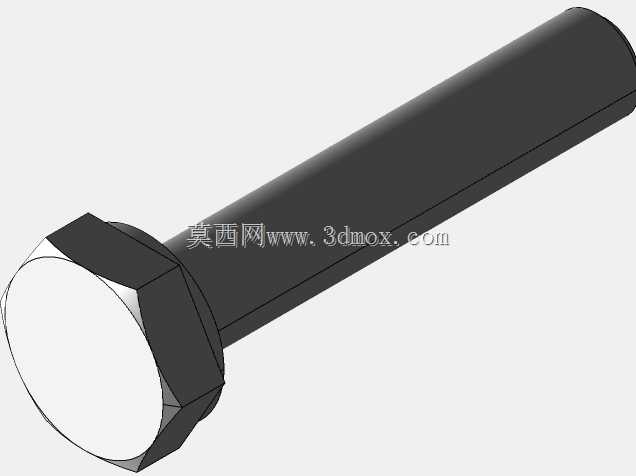

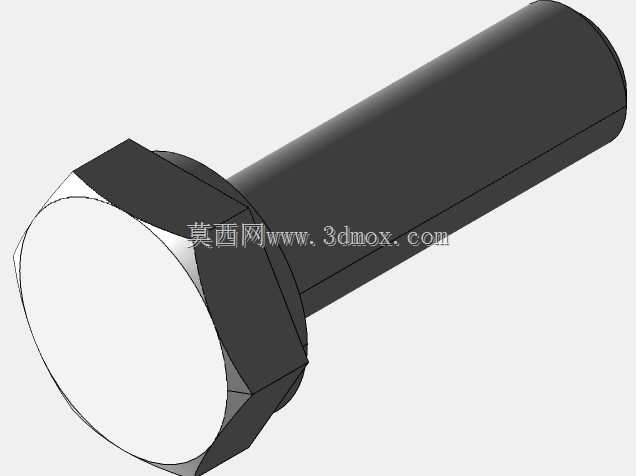

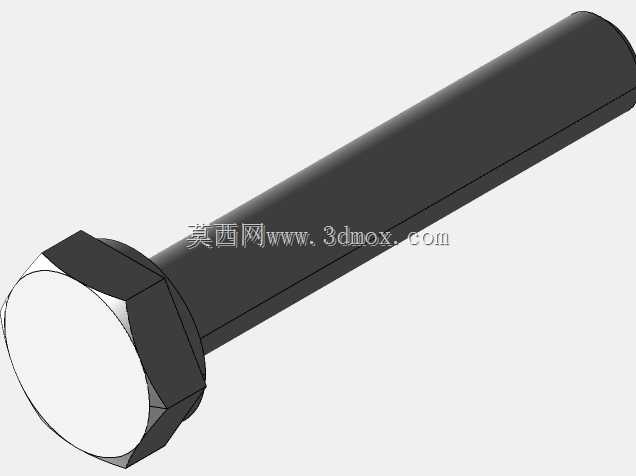

公制外六角M3长杆紧固螺钉

　　在各类精密装配场景中，小规格紧固件的选型与建模精度，往往直接决定整套机构的装配可靠性与长期运行稳定性，M3规格六角头螺栓作为小尺寸紧固场景的常用标准件，覆盖从消费电子内部结构锁附、小型传感器安装固定、仪器仪表模组拼接，到小型自动化设备走线支架固定、3D打印运动部件锁紧等多类场景，是结构设计人员日常选型中接触频率极高的一类基础零件。

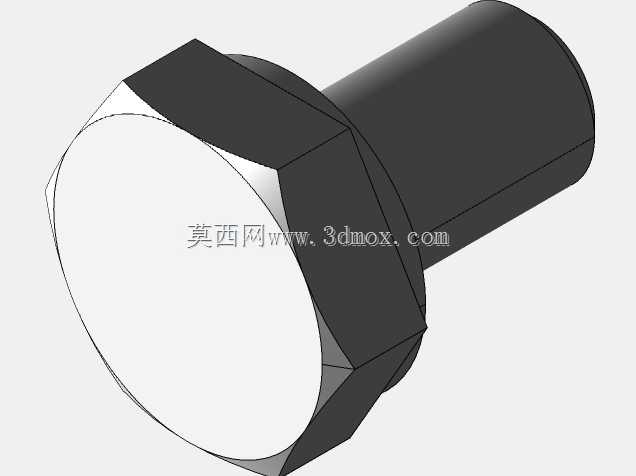

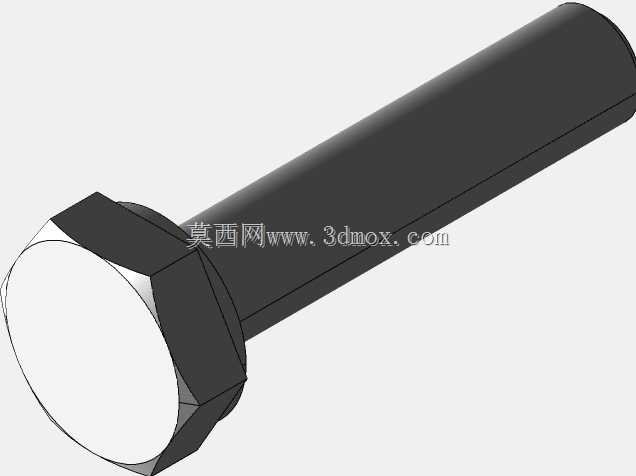

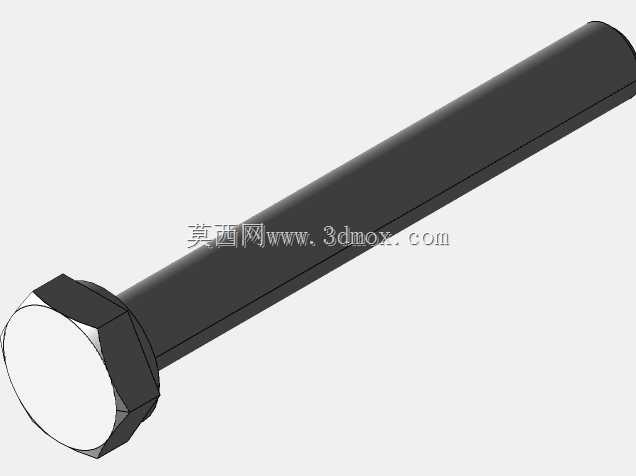

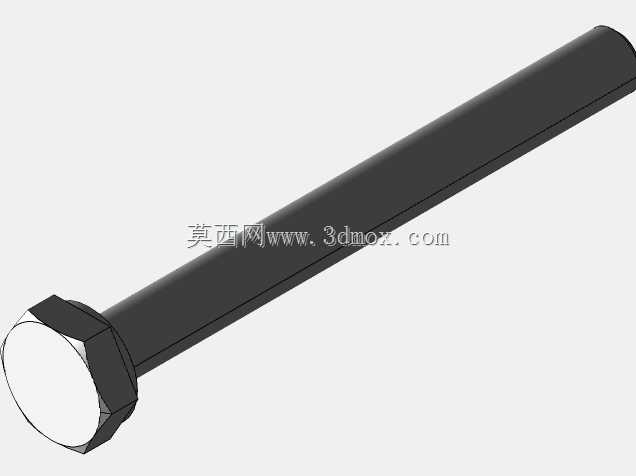

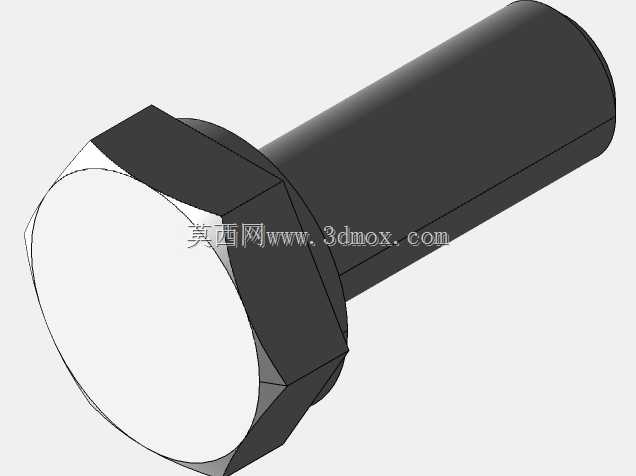

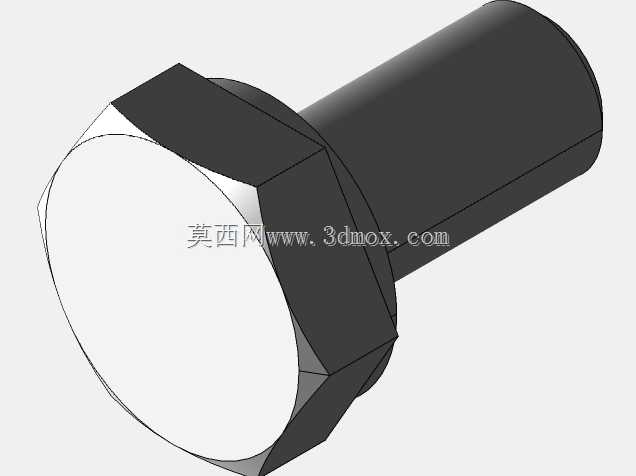

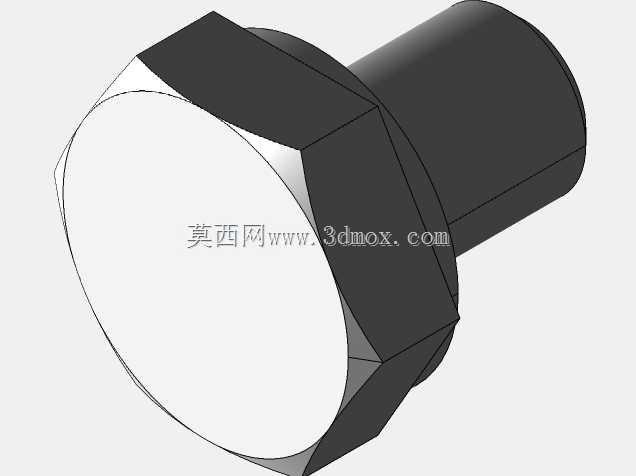

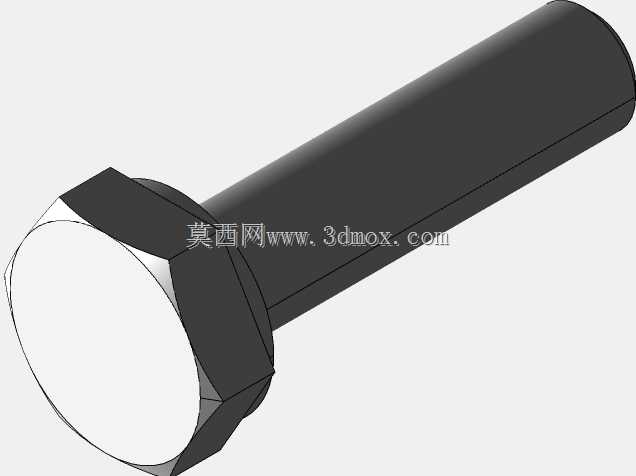

　　这类长杆六角头螺钉的设计核心，首先要匹配公制螺纹的通用啮合标准，杆部长度覆盖4mm至40mm区间，可适配不同叠层厚度的被连接件组合，设计时首先要明确六角头部的对边尺寸、对角尺寸与头部厚度边界，保证配套套筒、开口扳手的操作空间预留充足，不会出现扳手无法套入、拧紧时与周边结构发生干涉的问题。建模过程中，螺纹段与光杆段的过渡位置需要做合理的退刀结构处理，既符合实际机加工的工艺逻辑，也能避免装配时螺纹起始端刮伤被连接件的安装孔壁，降低装配过程中产生金属碎屑的概率，这一点在光学仪器、洁净环境内使用的设备中尤为重要，多余碎屑可能直接造成光路遮挡、电路短路等严重故障。

　　从安装边界来看，M3规格螺钉的配套安装通孔通常设计为3.2mm至3.4mm，沉头孔或过孔的周边需要预留至少5mm的扳手操作空间，若采用自动化电批锁附，还需要根据电批批头与套筒的外径进一步扩大避让范围。六角头的结构相比同规格盘头、沉头螺钉，能承受更大的拧紧扭矩，适合需要一定预紧力的连接场景，比如传感器外壳与安装支架的固定，需要保证设备运行过程中受振动影响不会出现松动偏移，避免传感器检测位置偏差导致的设备误触发、检测数据失准等问题。

　　设计这类标准件模型时，不能只做外形的简单拉伸，需要还原实际零件的工艺细节：头部与杆部的过渡圆角要符合冷镦加工的成型特征，螺纹牙型的收尾段要做自然收束，不能出现生硬的直角断面，否则模型导入装配体做干涉检查时，会出现虚假的干涉报错，误导结构设计人员调整周边零件尺寸，造成不必要的设计迭代。同时长杆螺钉的杆部直线度需要在模型中体现合理的形位公差逻辑，虽然三维模型是理想刚体，但在出工程图或者做装配仿真时，要明确杆部的圆柱度要求，避免长度超过25mm的螺钉出现装配时杆部歪斜、无法顺利穿入多层安装孔的问题。

　　在不同应用场景下，这类螺钉的选型细节也有差异：用于电子设备内部时，通常会搭配平垫与弹垫使用，模型中也要预留垫片的安装空间，头部下端面与被连接件表面的接触面积要足够，避免拧紧时压伤PCB板或者薄壁塑料件；用于工业传感器安装时，螺钉长度选择要保证螺纹啮合长度不小于3倍螺距，也就是不小于2.5mm，保证螺纹连接的强度足够，不会在设备长期振动下出现滑牙、脱落的问题。建模时还要注意不同长度规格的螺钉，螺纹段长度的通用规范，通常短规格螺钉为全螺纹设计，长度超过20mm的规格会在靠近头部的位置保留一段光杆，光杆直径与螺纹大径保持合理的尺寸差，既方便装配时快速导向穿入孔位，也能在一定程度上提升杆部的抗剪切强度，适合有横向载荷的连接场景。

　　很多初级建模人员在做这类标准件时，容易忽略头部的倒角细节，实际生产中六角头的上端面会有一圈小倒角，既可以去除加工毛刺，也能避免套筒套入时被锐角刮伤镀层，模型中还原这个细节，能让后续的渲染、装配爆炸图制作更加贴近真实零件的状态，不会出现明显的建模失真。另外，这类紧固件作为装配体中的通用调用件，建模时要做好基准面的设置，将螺钉的轴线与默认基准轴重合，头部下端面与装配基准面贴合，方便后续在不同装配场景下直接调用配合，不需要每次导入后重新调整位置与对齐基准，提升整体的设计效率。
