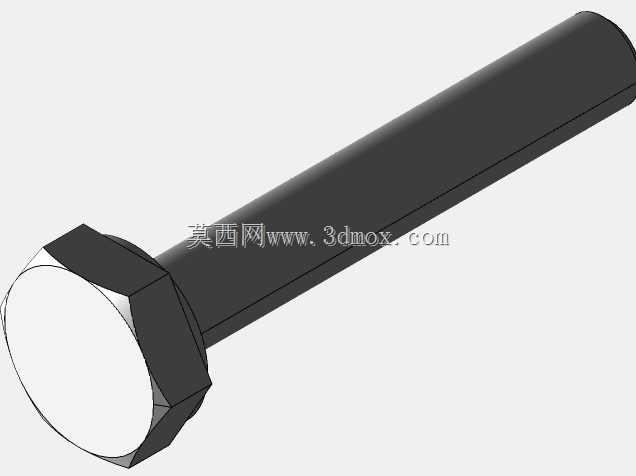

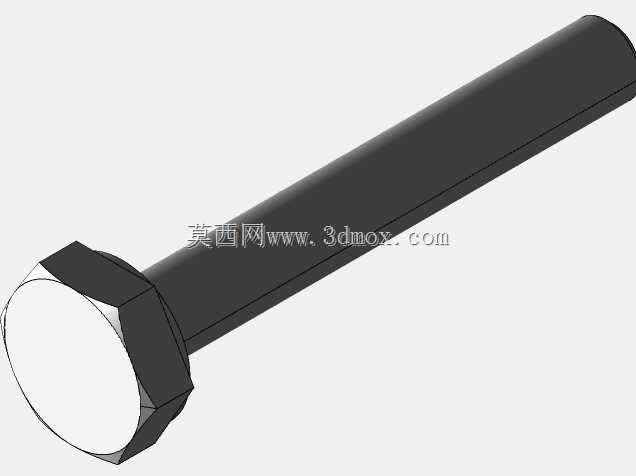

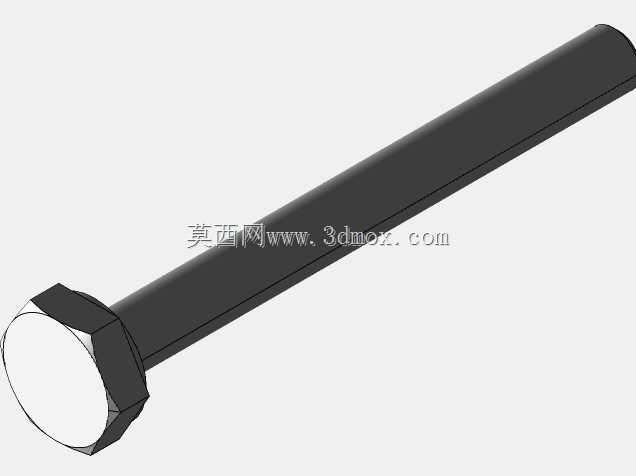

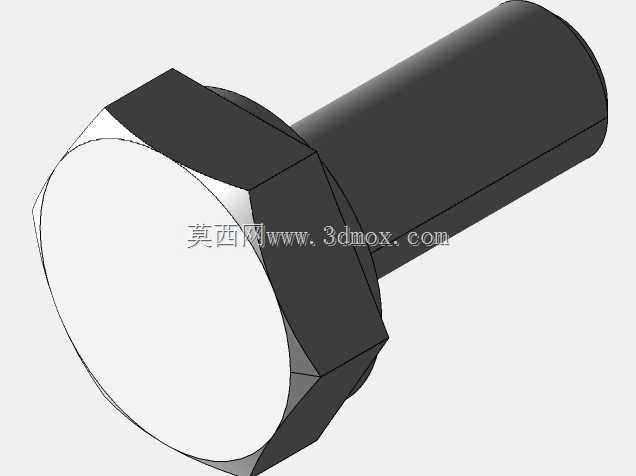

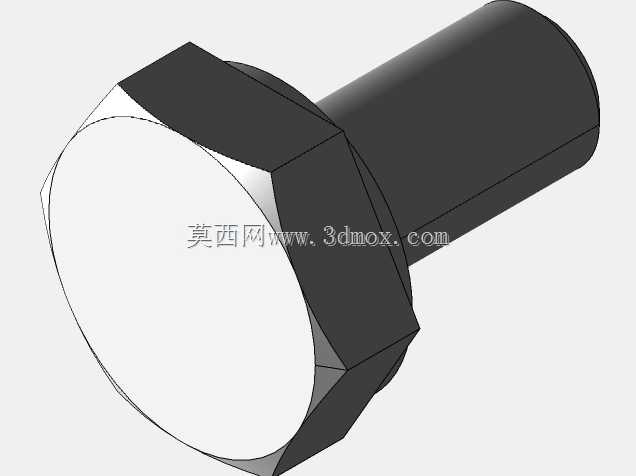

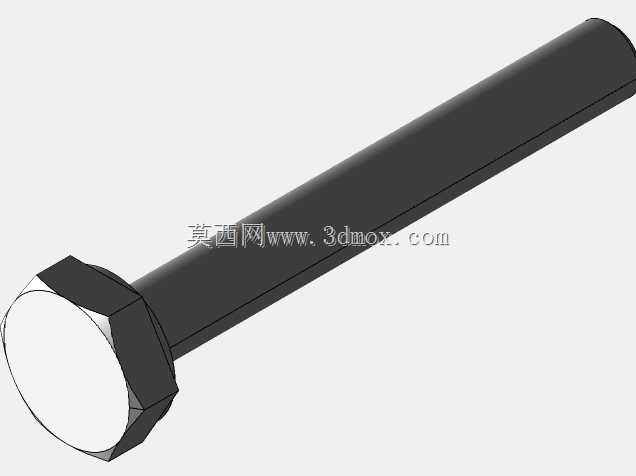

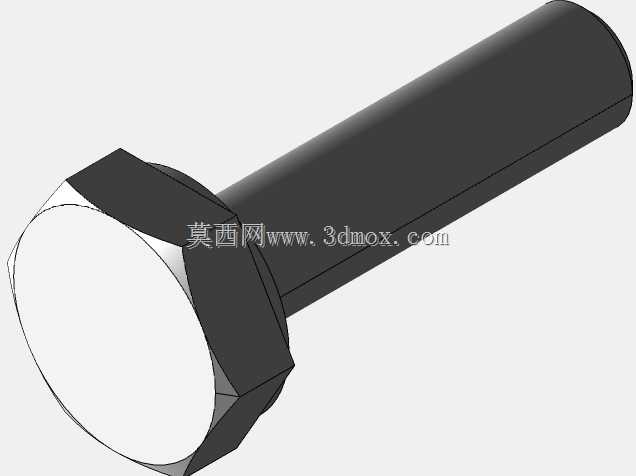

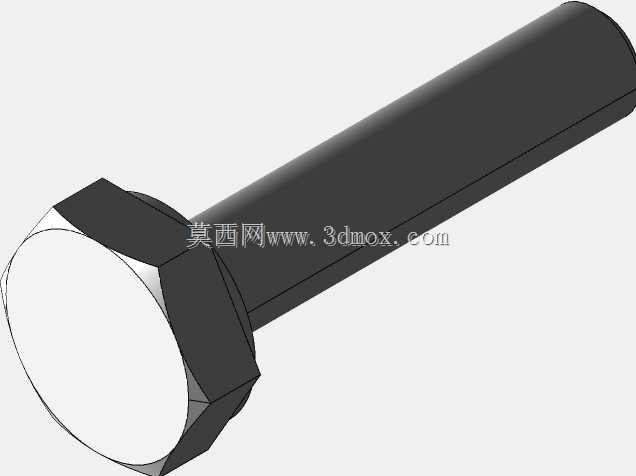

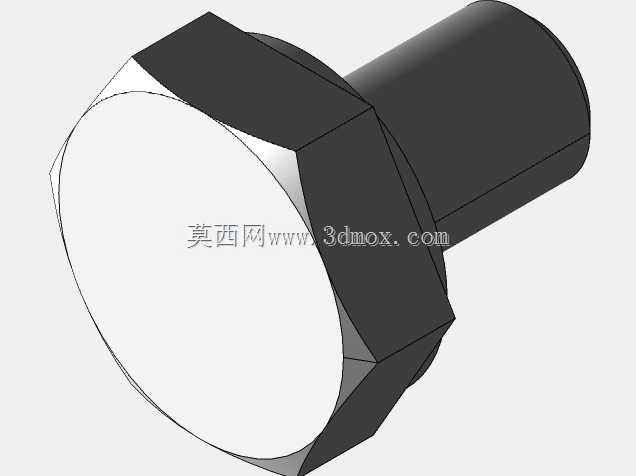

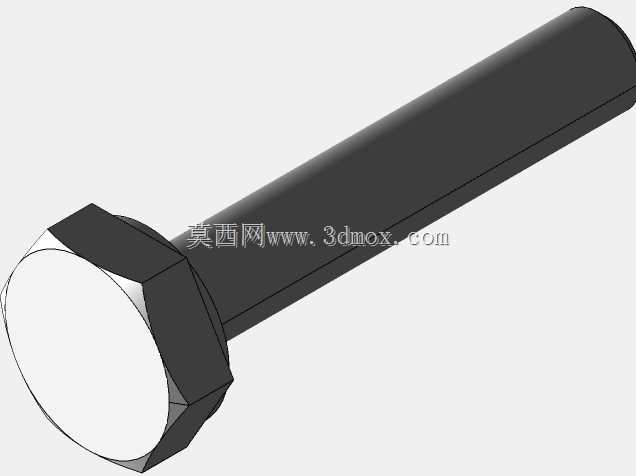

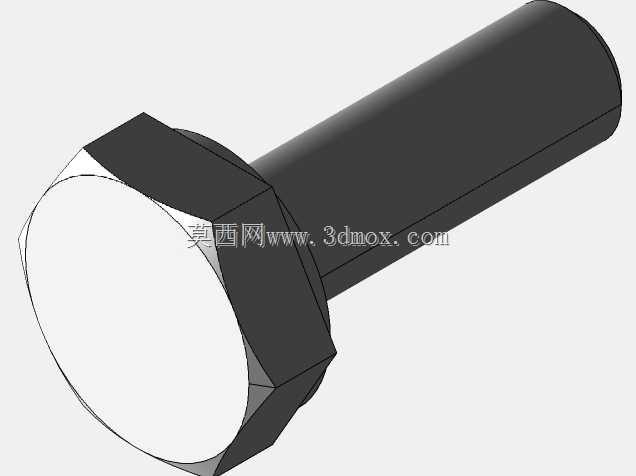

公制M2.5六角头长杆螺钉三维结构

　　在精密仪器、小型电子设备装配、传感器模组固定这类对安装空间有严苛要求的场景里，小规格六角头螺钉的选用直接决定了装配可靠性与后期维护便利性。这款M2.5规格的六角头长杆螺钉，杆身长度覆盖4mm至30mm区间，能够适配不同叠层厚度的连接件固定需求，从薄型PCB板与塑料壳体的锁紧，到小型传感器外壳与安装支架的连接，都能找到对应长度的规格匹配安装边界。

　　从结构设计逻辑来看，六角头的头部形式优先考虑了通用工具的适配性，常规小号开口扳手、套筒甚至适配尺寸的六角套头都能完成拧紧操作，不需要定制专用拆装工具，在产线批量装配或者现场售后维护场景下，能大幅降低工具适配成本。头部与杆身的过渡位置做了合理的圆角卸荷处理，避免拧紧过程中应力集中在头杆衔接处导致断裂，这一点在小规格紧固件上尤为关键——小直径杆身本身抗扭截面系数低，若过渡处存在尖锐直角，很容易在达到额定锁紧力矩前出现杆部断裂的失效问题。

　　杆身部分采用全杆径等截面设计，没有做缩径处理，一方面能保证穿入安装孔时的导向顺畅性，不会出现杆身局部卡滞在安装孔台阶处的问题，另一方面等截面杆身的抗剪切能力更强，在承受横向交变载荷的连接场景下，比如小型振动传感器的安装固定，不会因为杆身局部截面削弱出现剪切断裂。螺纹部分采用标准公制粗牙螺纹，牙型角60度，螺距匹配M2.5规格的通用标准，和市面上同规格的螺母、预制螺纹孔都能实现顺畅旋合，不需要额外定制适配的内螺纹件，降低整个连接副的采购与选型成本。

　　实际选型过程中，需要先确认被连接件的总叠厚，预留出2-3个螺距的螺纹啮合长度，保证螺纹连接的啮合强度足够，避免滑牙失效。比如固定总厚度5mm的塑料壳体与金属支架时，选用10mm长度的规格即可，过长的杆身会导致螺纹末端突出安装面过多，占用设备内部的冗余空间，甚至干涉周边的线路或者其他运动部件；过短则会导致啮合牙数不足，在受到振动或者冲击载荷时出现松脱。六角头的对边尺寸严格遵循公制紧固件的标准尺寸，在做安装孔位的沉台设计时，可以直接调用标准紧固件的头部尺寸参数预留沉孔深度与直径，不需要反复核对实物尺寸调整安装位的结构参数，能大幅缩短结构设计阶段的选型与建模周期。

　　在传感器类产品的装配场景中，这类小规格六角头螺钉的使用频率极高，因为传感器本身的安装空间通常比较局促，六角头的拧紧力矩传递效率比盘头十字螺钉更高，不容易出现拧滑头部槽型的问题，尤其是在需要反复拆装调试的传感器研发测试阶段，六角头结构的耐用性远高于带槽型的盘头螺钉，不会因为几次拆装就出现槽型磨损无法拧紧的情况。杆身的表面处理采用常规的发黑工艺，既能满足一般工业场景下的防锈需求，也不会因为镀层过厚导致螺纹配合出现卡滞，对于有导电连接需求的安装场景，发黑层的接触电阻也能满足常规的接地导通要求，不需要额外做表面处理的定制。

　　建模过程中，头部的六角棱边做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也能避免安装过程中锐利棱边划伤操作人员或者划破导线绝缘层，杆身末端的倒角做了45度标准导入角，方便对准安装孔和内螺纹孔，提升装配时的对位效率，尤其是在自动化装配产线上，导入角的存在能大幅降低螺钉与螺纹孔对位不准导致的卡料、滑牙问题。整套规格覆盖了常用的长度区间，做系列化产品设计时，可以直接调用对应长度的模型完成装配，不需要逐个建模，能有效提升结构设计的工作效率，也能保证整套连接副的尺寸统一性，减少采购时的物料规格种类，降低供应链的管理成本。
