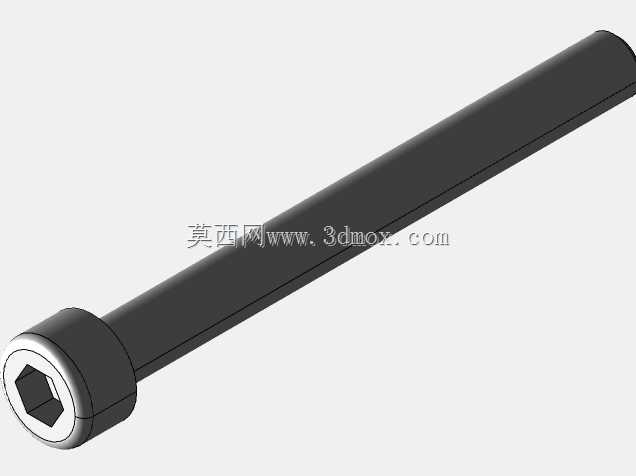

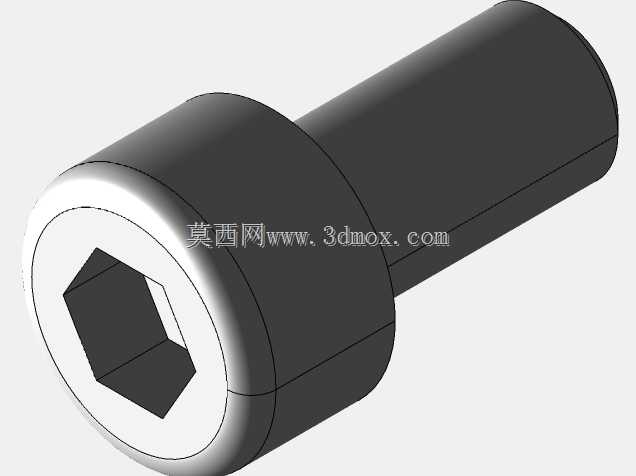

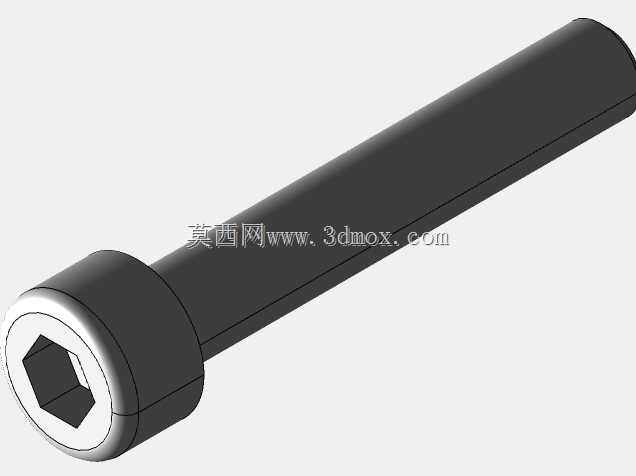

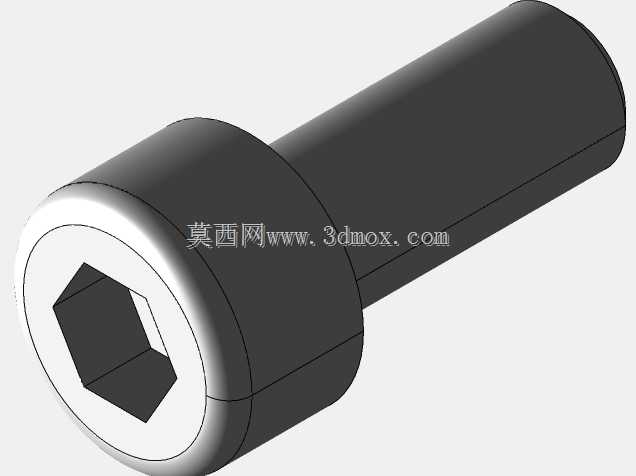

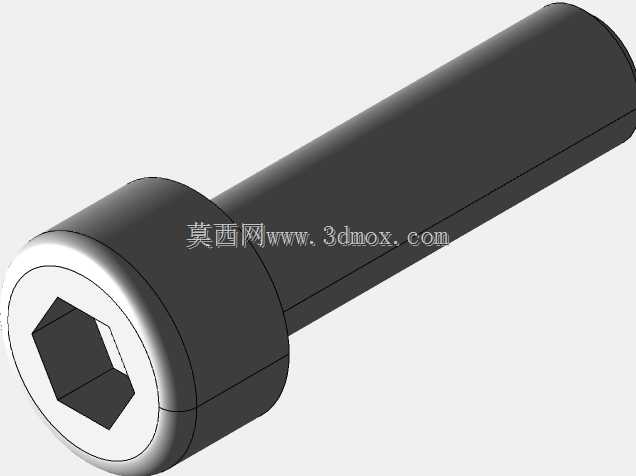

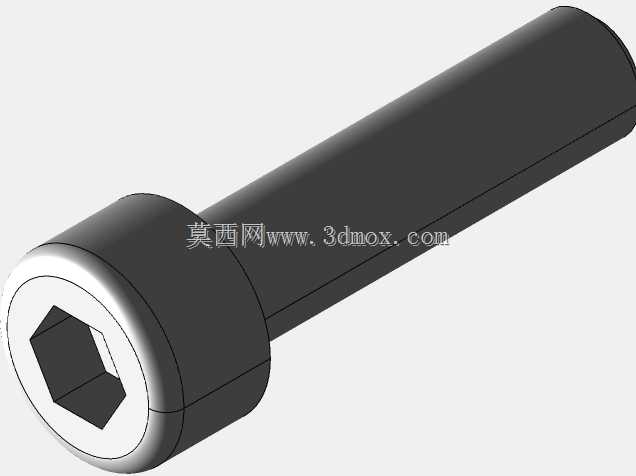

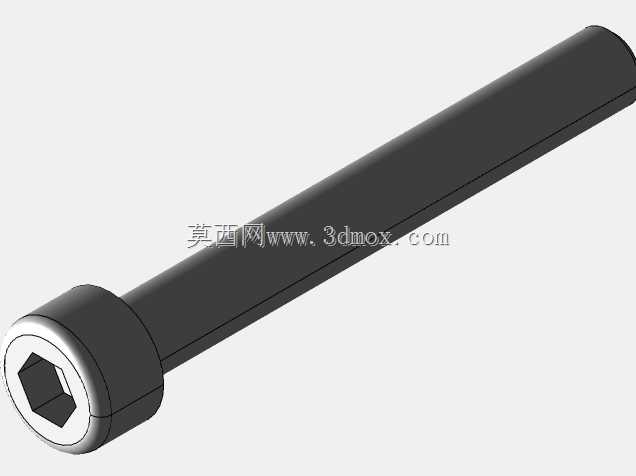

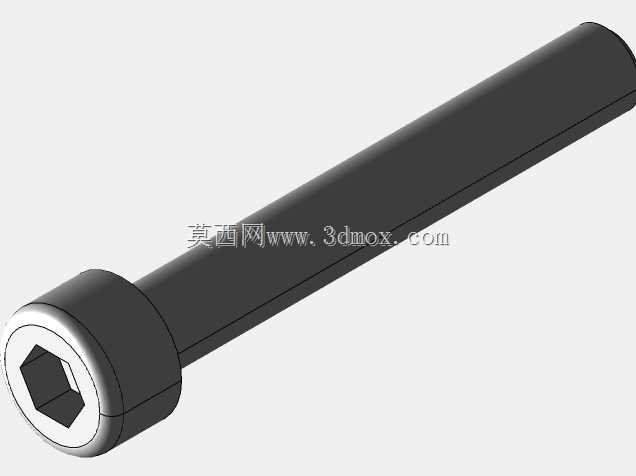

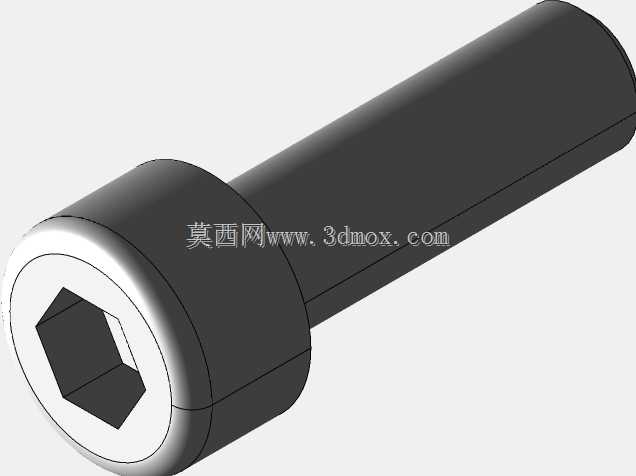

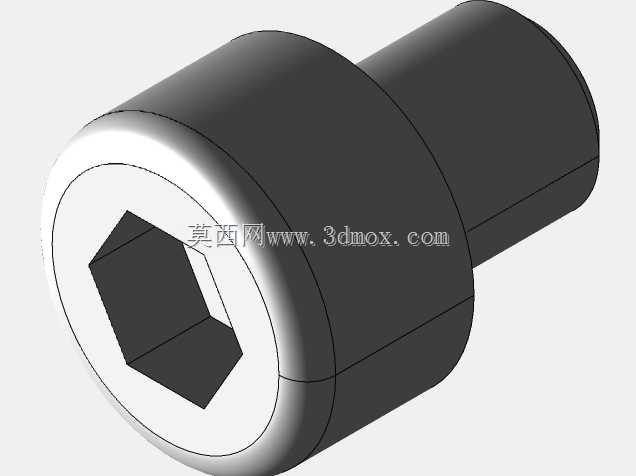

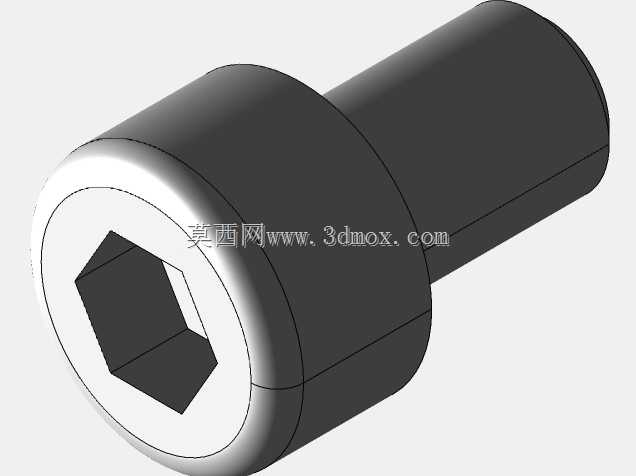

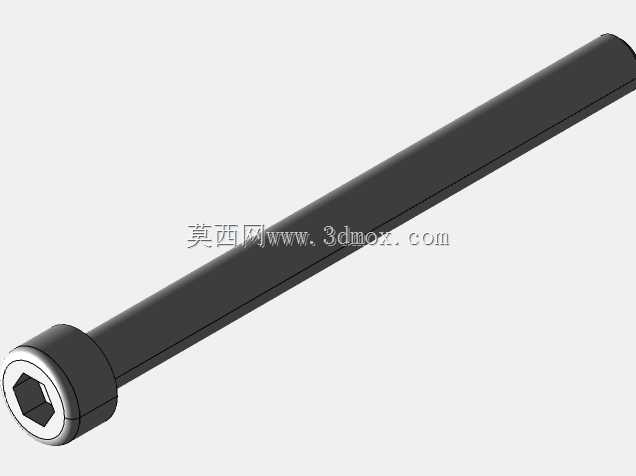

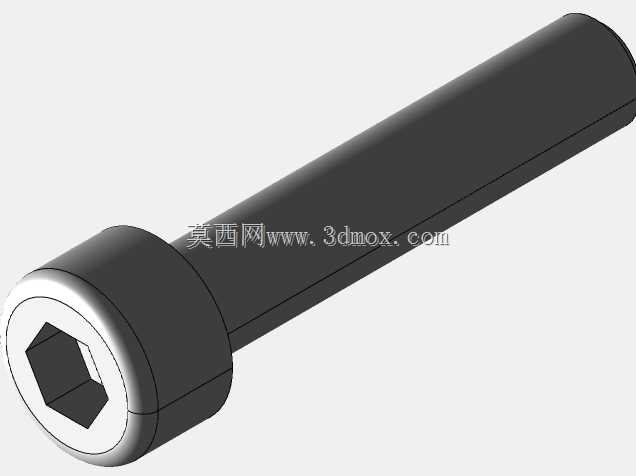

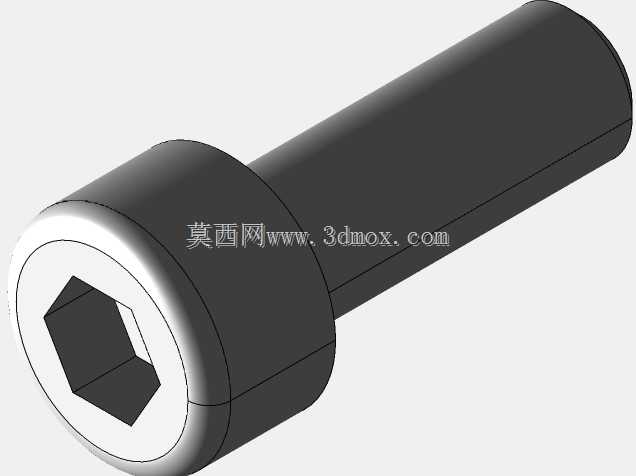

公制内六角圆柱头M5系列螺钉三维数模

　　做机械结构设计这么多年，内六角圆柱头螺钉绝对是装配选型里绕不开的基础件，这次做的M5规格全长度段数模，覆盖6mm到60mm的常用长度区间，完全是照着日常设备装配的实际需求梳理的规格范围。先从应用场景说，M5这个规格的螺钉适配性特别广，小到传感器安装支架、仪器仪表的外壳拼接，中到自动化设备的钣金护板固定、气动元件的阀组安装，大到小型模组的型材拼接、工装夹具的定位块锁紧，都能见到它的身影，不像更小的M3、M4螺钉抗剪切力不足，也不像M8以上的螺钉占用安装空间过大，在轻载到中载的可拆卸连接场景里，M5内六角圆柱头螺钉的选型优先级一直很高。

　　再讲实际用途，这类螺钉属于可拆卸紧固连接件，靠螺纹副的预紧力实现两个或多个零件的刚性连接，圆柱头的设计让它能适配沉孔安装，安装后头部端面可以和被连接件表面齐平，不会突出额外结构，在有滑移面、外观面要求或者安装空间局促的场景里，这个特性比外六角螺钉、盘头螺钉优势明显。内六角的驱动形式也很适配紧凑空间，装配时只需要对应规格的内六角扳手就能操作，不需要像外六角那样预留扳手回转的大空间，在设备内部狭窄的装配位里，哪怕是贴近侧壁的安装孔，也能顺利完成锁紧操作，而且内六角驱动的受力面在孔内部，长时间使用也不容易出现头部打滑拧花的问题，后期设备维护拆卸的便利性更好。

　　说到功能特性，这套全长度段的螺钉都采用公制标准粗牙螺纹，牙型角60度，螺距符合公制紧固件的通用标准，和市面上所有标准M5螺纹孔、M5螺母都能完美适配，不需要做特殊的螺纹适配加工。圆柱头的头部尺寸严格遵循通用紧固件规范，头部外径、头部高度、内六角对边尺寸都和量产标准件一致，做结构设计的时候直接调用数模就能完成沉孔、过孔的尺寸匹配，不会出现数模和实际采购的标准件尺寸不匹配，导致装配干涉的问题。螺钉的杆部根据长度不同做了区分，短规格的螺钉是全螺纹设计，长规格的螺钉靠近头部的位置做了一段光杆，光杆部分的直径和螺纹大径一致，装配时光杆段可以和被连接件的过孔形成小间隙配合，既能起到一定的定位导向作用，也能避免螺纹段和过孔反复摩擦损伤牙型，提升反复拆装的使用寿命。

　　设计思路上，做这套数模的时候没有只做单一长度的模型，而是把日常选型里常用的6mm到60mm长度区间全部覆盖，长度间隔按照实际选型的常用梯度设置，做结构设计的时候不需要每次都重新拉伸修改长度，直接选对应长度的数模调用就行，能省不少重复建模的时间。建模的时候特意把螺纹部分做了简化的真实牙型建模，不是那种贴图式的假螺纹，做干涉检查的时候能准确判断螺纹和周边零件的间隙，不会出现假螺纹模型显示无干涉，实际装配时螺纹刮碰周边零件的问题。头部的内六角孔也做了标准的工艺倒角，和实际量产螺钉的加工特征一致，做装配动画或者工程图导出的时候，细节还原度足够，不会出现和实际零件特征不符的问题。

　　最后说外形尺寸和安装边界，这套M5内六角圆柱头螺钉的头部外径统一为8.5mm，头部高度为5mm，内六角对边尺寸为4mm，设计沉孔的时候，沉孔直径建议做到9mm，沉孔深度做到5.5mm，就能保证螺钉安装后头部完全沉入沉孔，和安装面齐平。过孔的尺寸建议设计为5.3mm到5.5mm，既能保证螺钉顺利穿过，也不会因为间隙过大导致连接错位。不同长度的螺钉对应的螺纹啮合长度需要注意，一般连接钢件的时候螺纹啮合长度不低于5mm，连接铝件、塑料件等软质材料的时候，啮合长度建议不低于8mm，选型的时候可以根据被连接件的总厚度，选择对应长度的螺钉，保证锁紧后螺纹露出2到3个牙距，既保证连接强度，也不会因为螺钉过长顶到对面的零件结构。另外要注意安装时的预紧力，M5规格的12.9级螺钉推荐预紧扭矩在6N·m左右，不要过度锁紧导致螺纹滑牙或者螺钉断裂，这套数模的尺寸精度和标准件完全一致，选型时直接按照数模的长度核对安装空间，就能避免出现螺钉过长或过短的装配问题。
