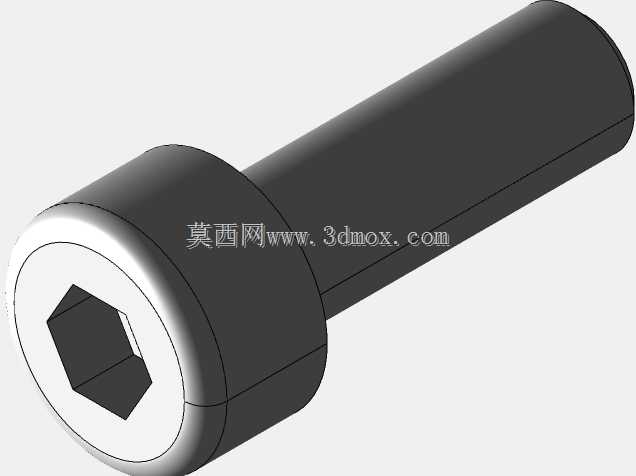

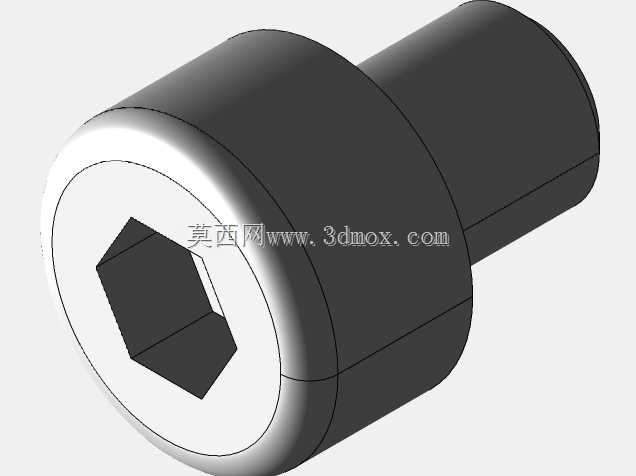

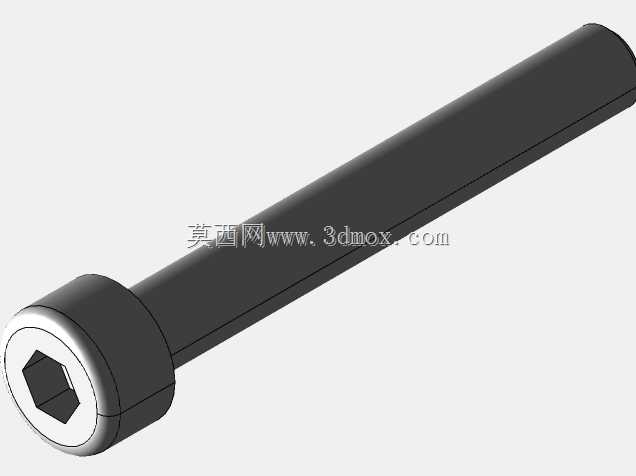

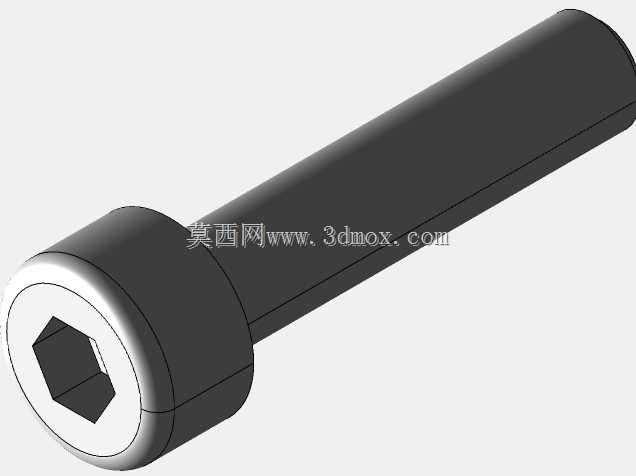

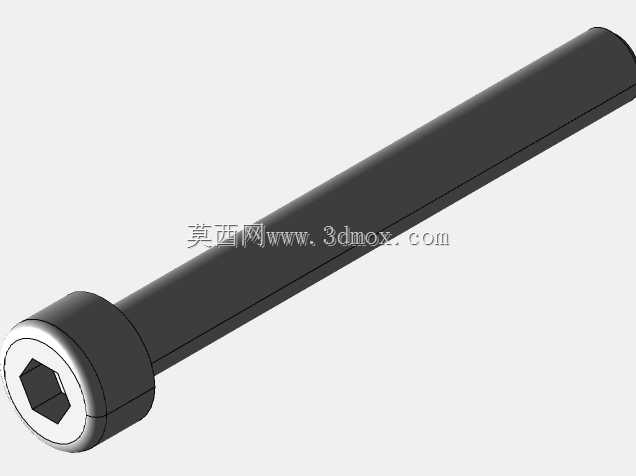

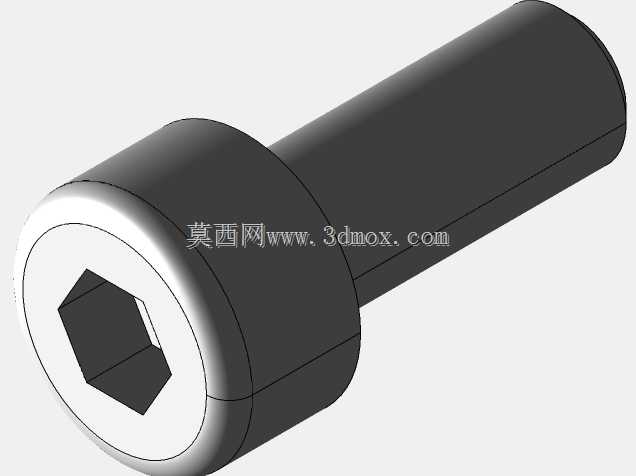

公制内六角圆柱头螺钉M4规格全系列

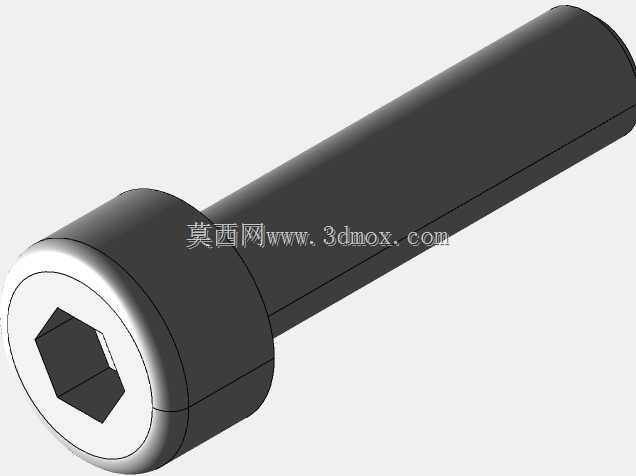

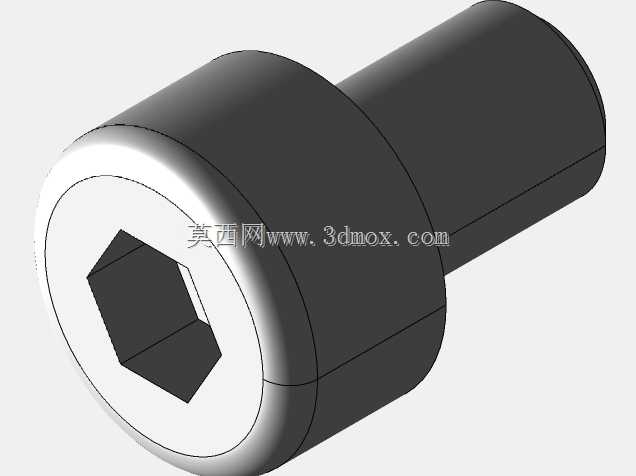

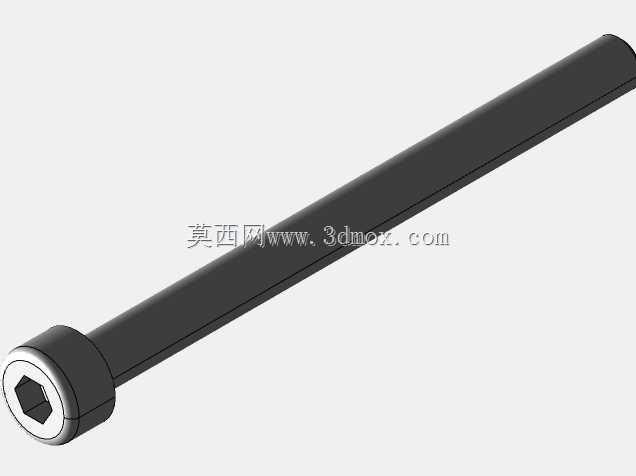

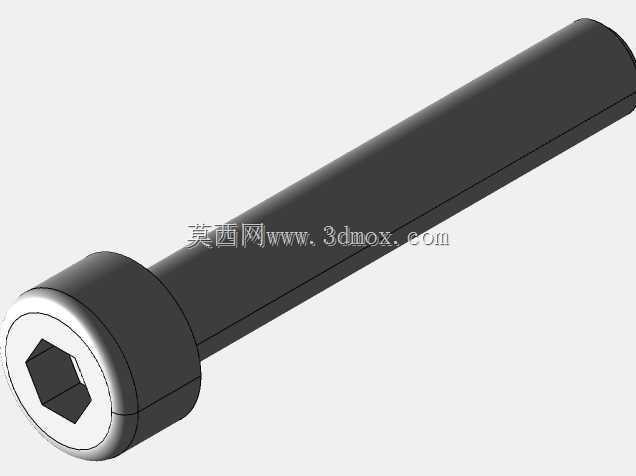

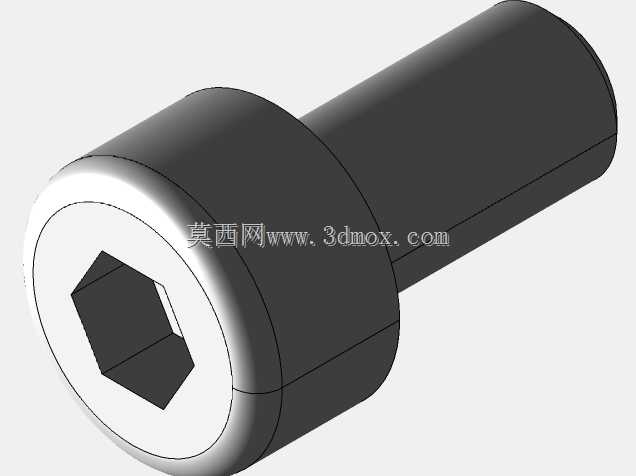

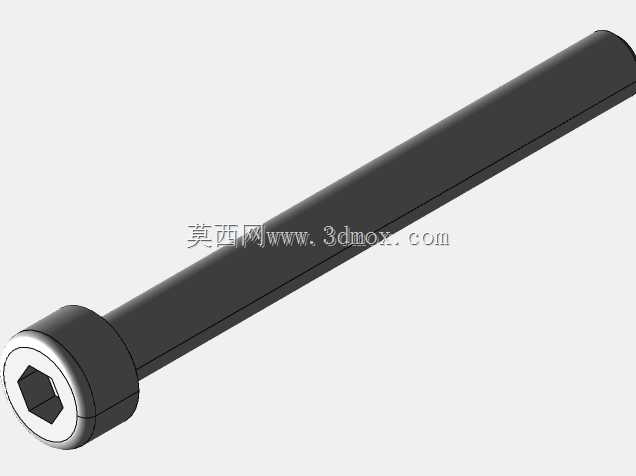

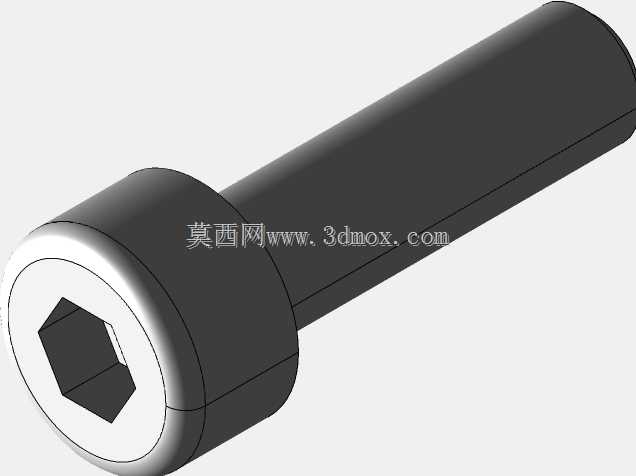

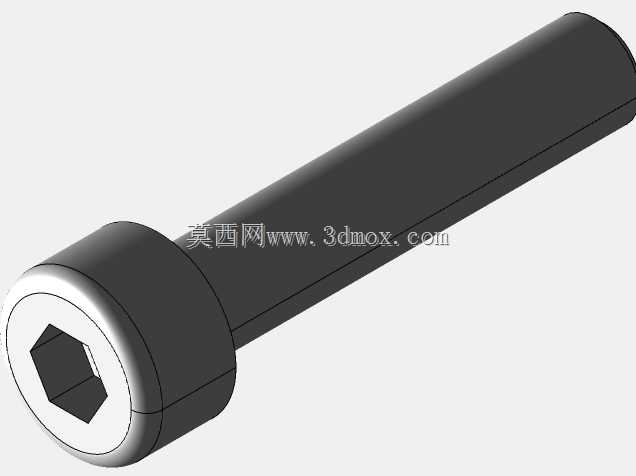

　　在各类机械结构装配场景中，内六角圆柱头螺钉是应用覆盖度极高的紧固连接件，从精密仪器仪表的内部模组固定，到小型自动化设备的钣金件拼接、工装夹具的组件锁紧，都能见到这类紧固件的身影。本次呈现的M4规格内六角圆柱头螺钉，覆盖5mm至50mm的常用长度区间，能够适配绝大多数薄型钣金、塑料壳体、铝合金型材的紧固需求，无需额外定制特殊长度规格即可满足常规装配场景的选型要求。

　　从结构设计逻辑来看，这类螺钉采用圆柱头搭配内六角驱动槽的形式，首先在安装空间适配性上具备明显优势：相比十字槽、一字槽的盘头螺钉，内六角驱动所需的操作空间更小，仅需匹配对应规格的内六角扳手即可完成锁紧操作，在沉孔安装、狭窄腔体内部装配的场景下，不会出现扳手干涉周边结构的问题。圆柱头的头部端面平整，安装后与被连接件表面的接触面积更大，锁紧时的压强分布更均匀，既可以避免拧紧过程中头部压伤铝合金、塑料等软质被连接件表面，也能在长期受振动载荷的工况下，减少头部嵌入被连接件导致的预紧力衰减问题。

　　尺寸边界方面，该系列螺钉严格遵循公制紧固件的通用尺寸规范，M4规格的螺纹公称直径为4mm，螺距匹配公制粗牙标准，头部外径、头部高度、内六角槽的对边尺寸均符合通用互换要求，设计选型时无需单独核对特殊尺寸，直接按照常规M4内六角螺钉的安装孔位参数设计沉孔、过孔即可，能够完全适配现有标准件的安装尺寸体系，不会出现与现有装配工装、标准扳手不匹配的问题。长度覆盖5mm到50mm的区间，其中短规格（5mm-12mm）多用于薄型钣金叠层固定、PCB板与塑胶壳体的连接、小型传感器外壳的装配场景，这类场景下被连接件总厚度较小，短规格螺钉不会出现螺纹末端穿出过长干涉内部元器件的问题；中等长度规格（16mm-30mm）多用于铝合金型材框架拼接、工装夹具的板块连接、小型设备的外壳组装，能够满足2-3层叠层结构的紧固需求；长规格（35mm-50mm）则适用于厚壁结构连接、需要加装弹簧垫圈或平垫圈的隔振装配场景，预留足够的螺纹啮合长度保证连接强度。

　　从实际使用的功能特性来看，内六角驱动结构的受力传递更均匀，拧紧时扳手与驱动槽的接触面为六个平面，相比十字槽的斜面接触，能够承受更大的拧紧扭矩，不容易出现槽口打滑、拧毛的问题，无论是手动装配还是自动化螺丝机的批量锁付，都能保持稳定的锁紧良率，减少因为槽口损坏导致的紧固件报废问题。同时圆柱头的结构可以根据装配需求设计成沉头安装形式，在被连接件上加工对应尺寸的沉孔后，螺钉头部可以完全沉入被连接件表面以下，不会出现突出的结构，既可以让设备外表面更平整美观，也能避免突出的螺钉头刮擦操作人员、干涉周边运动部件的运行轨迹，在有滑动副、移动模组的设备结构中，这种沉装的形式能够有效减少安全隐患。

　　在结构设计选型过程中，选用这类标准螺钉时需要注意几个安装边界：首先是过孔尺寸，金属件上的过孔建议设计为4.2mm-4.5mm，塑料件因为存在热胀冷缩的特性，过孔可以适当放大到4.5mm-4.8mm，避免温度变化时螺钉与孔壁干涉导致的应力开裂；其次是沉孔尺寸，若需要头部沉装，沉孔直径需要匹配头部外径，沉孔深度要略大于头部高度0.2mm-0.3mm，保证头部完全沉入后不会突出表面；另外在受振动载荷的工况下，需要搭配对应规格的平垫圈与弹簧垫圈使用，平垫圈可以分散头部对被连接件的压力，弹簧垫圈可以提供持续的预紧力，避免长期振动下螺钉出现松动退牙的问题。对于需要经常拆卸的维护部位，这类内六角螺钉的重复拆装性能更好，多次拧紧拧松后槽口的磨损量远小于十字槽螺钉，能够有效降低设备维护过程中的紧固件更换成本。
