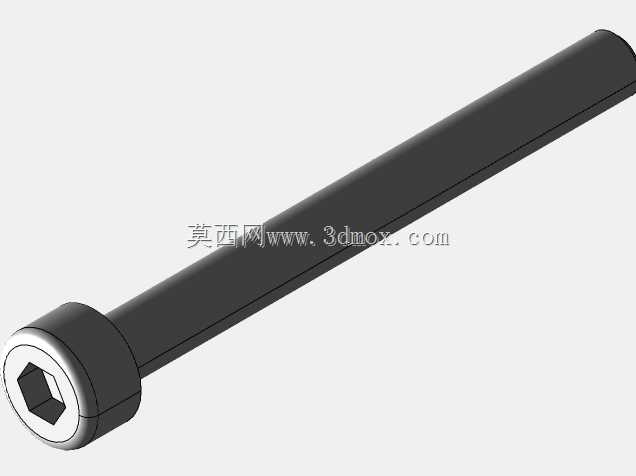

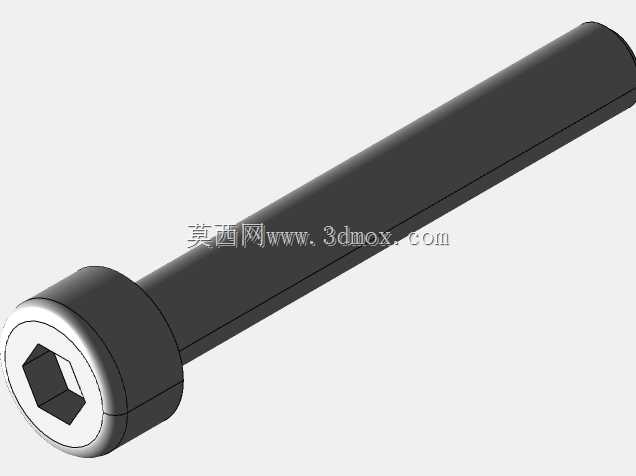

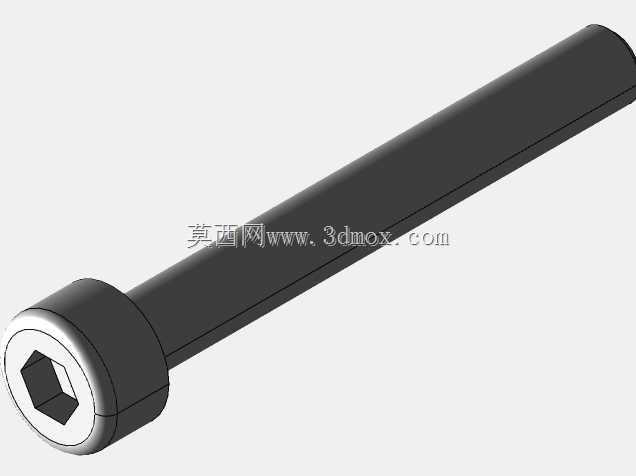

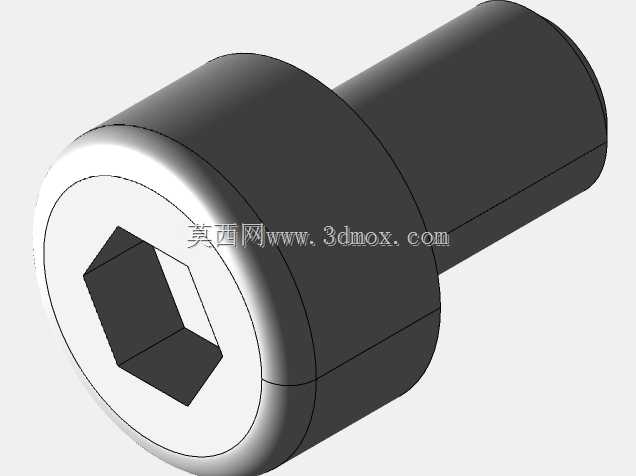

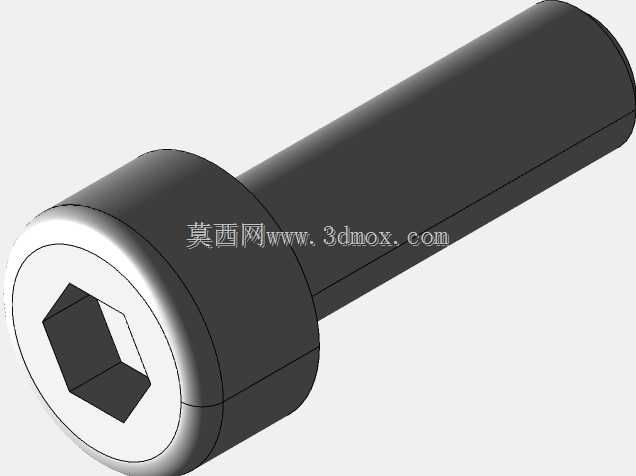

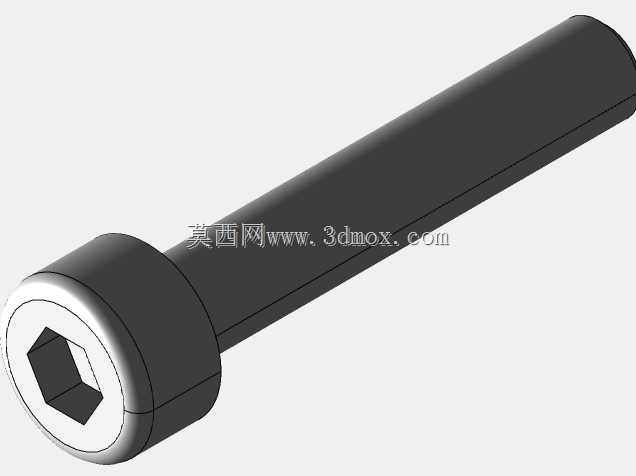

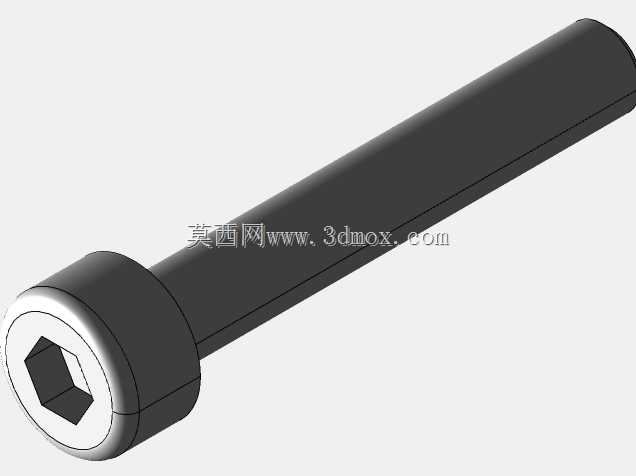

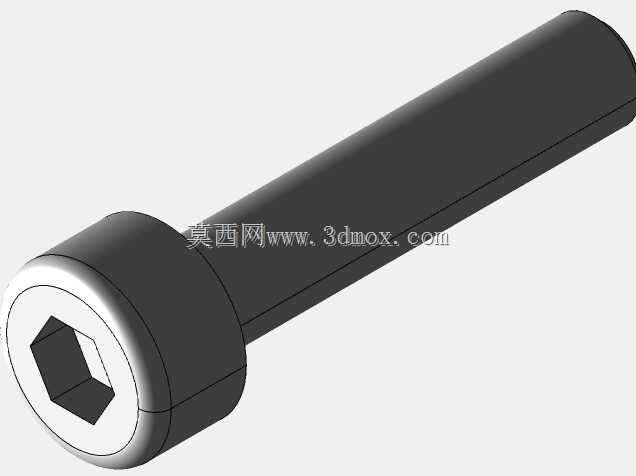

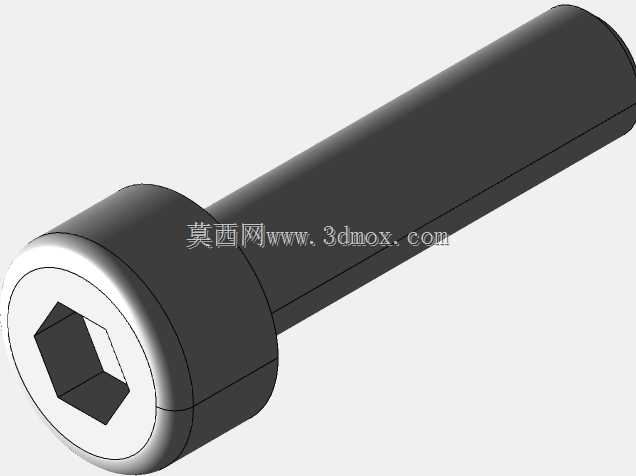

公制内六角圆柱头M2.5长杆螺钉

　　这款内六角圆柱头紧固件，在小型精密设备的装配场景中出镜率极高，从消费电子内部的结构锁附，到仪器仪表内部的模组固定，再到小型自动化模组的薄板拼接，都能见到这类规格螺钉的应用。不同于大规格紧固件侧重承载重载的设计取向，M2.5规格的小直径螺钉，核心设计目标是在狭小的安装空间内，提供足够的锁紧力同时保证装拆便利性。

　　从结构设计逻辑来看，圆柱头的外形选择，首先是为了适配内六角驱动的结构需求，圆柱头内部加工出的正六方沉孔，能够与标准内六角扳手充分贴合，相比十字槽、一字槽的驱动形式，内六角结构可以承受更大的拧紧力矩，不会出现槽口打滑滑牙的问题，在需要反复拆装维护的工位上，这类驱动结构的耐用性优势十分明显。同时圆柱头的外圆是规整的回转体，在安装空间局促的位置，不需要为头部预留避让棱角的额外空间，头部的圆柱面可以紧贴安装孔的沉台侧壁，保证锁紧后螺钉的轴线与安装面垂直，避免出现偏斜带来的附加应力。

　　这款长杆型的螺钉，杆部为全长度等直径设计，没有额外的缩杆或者滚花结构，适配通孔穿装的安装场景：安装时螺钉穿过被连接件的光孔，与下方预制的内螺纹孔啮合，头部下端面压紧被连接件表面，依靠螺纹副的自锁能力以及头部的压紧力实现两个零件的刚性连接。需要注意的是，这类小直径螺钉的拧紧力矩需要严格控制，M2.5规格的碳钢螺钉，常规工况下推荐拧紧力矩在0.3-0.5N·m区间，过大的力矩容易造成螺纹滑牙或者杆部断裂，过小的力矩则会导致锁紧不足，设备运行受振动影响出现松脱。

　　从安装边界来看，螺钉头部的外径略大于螺纹大径，对应的沉头孔加工需要保证孔径比头部外径大0.2-0.3mm，沉孔深度要略大于头部高度，保证锁紧后头部不高出安装平面，避免与周边运动部件产生干涉。内六角驱动孔的深度设计，要保证标准内六角扳手能够插入足够深度，避免拧紧时扳手脱出损坏孔壁，通常内六角孔的深度不小于对应扳手对边尺寸的1.2倍，保证力矩传递的稳定性。

　　在实际选型应用中，这类长杆螺钉常被用于多层薄板的叠装固定，比如传感器外壳的多层结构拼接、小型气动元件的阀板组装、3D打印机的挤出模组结构固定，长杆的设计可以一次性穿过多层叠合的零件，减少了不同长度规格螺钉的备料种类，同时等直径的杆部在穿过光孔时，可以起到一定的定位销作用，辅助对齐多层零件的安装孔位，降低装配时的对位难度。杆部的表面没有额外的镀层处理要求时，常规发黑处理即可满足普通室内工况的防锈需求，如果应用在潮湿或者有腐蚀的环境中，则需要更换不锈钢材质或者增加镀锌、镀镍的表面处理层，提升耐锈蚀能力。

　　设计这类螺钉的三维模型时，需要重点保证几个关键尺寸的精度：螺纹部分的牙型角要符合公制螺纹的60度标准，螺纹大径、中径、小径的公差要符合相应的精度等级要求，头部的内六角孔对边尺寸公差要控制在合理范围，既要保证扳手能够顺利插入，又不能间隙过大导致拧紧时打滑。头部下端面与杆部轴线的垂直度是关键形位公差，垂直度超差会导致锁紧时头部压紧面受力不均，出现局部应力集中，长期受振动载荷作用下容易出现松脱。杆部的直线度同样需要控制，长径比较大的螺钉如果杆部弯曲，穿装时会卡在光孔内，无法顺利拧入螺纹孔，甚至会顶坏螺纹孔的入口牙型。
