公制内六角圆柱头M3系列紧固螺钉

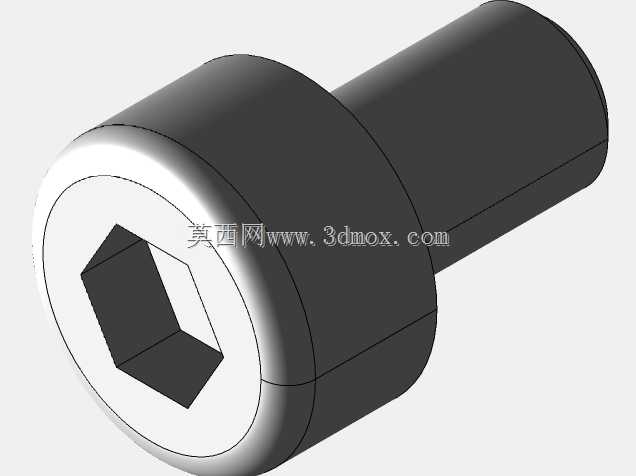

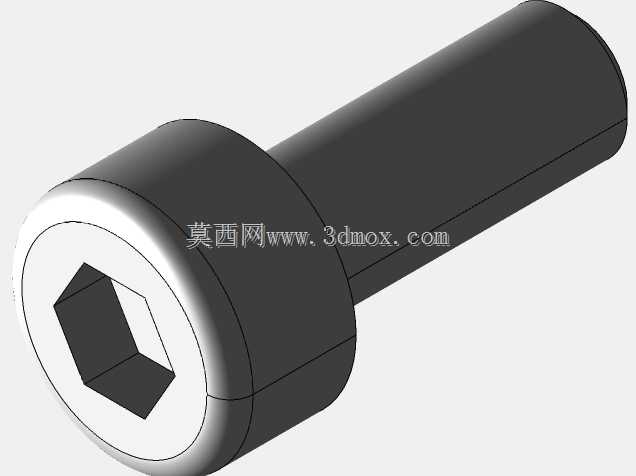

　　在精密仪器装配、小型自动化模组搭建、消费电子内部结构锁附这类对安装空间有严格限制的场景里，内六角圆柱头螺钉的选用频率远高于其他头型的紧固件，M3规格作为小尺寸紧固场景的通用规格，覆盖了从传感器安装支架固定、小型气动元件锁附到3D打印机运动部件连接的绝大多数轻载紧固需求。这套长度覆盖4mm到40mm的M3内六角圆柱头螺钉，设计阶段完全遵循公制紧固件的通用公差要求，圆柱头的外径控制在5.5mm，头部高度3mm，内六角驱动对边尺寸2.5mm，所有尺寸边界都严格匹配标准内六角扳手的作业空间，不会出现扳手无法完全插入驱动槽导致的滑牙问题，也不会因为头部尺寸超差，在沉孔安装时出现头部高出安装面的干涉情况。

　　不同于十字槽螺钉容易在多次拆装后出现槽口磨损的问题，内六角驱动的接触面积全部集中在驱动孔的六个侧面，拧紧时的受力方向完全平行于螺钉轴线，即便是在狭小的安装空间里使用短边扳手施加扭矩，也不会出现槽口崩裂的情况，对于需要反复拆装调试的实验设备、原型验证结构来说，这种驱动形式的螺钉能大幅降低紧固件损耗，减少因为紧固件滑牙导致的零件报废问题。设计这套系列模型的时候，特意把不同长度规格的螺纹收尾、头部倒角、驱动孔深度都做了统一规范，螺纹段的收尾长度控制在1倍螺距以内，不会出现长规格螺钉螺纹段过长，拧入螺纹孔后末端顶到内部元器件的问题，头部下端的倒角做了0.2mm的45度处理，安装时能顺利导入沉孔或者安装过孔，不会因为安装孔口的微小毛刺出现螺钉歪斜、锁附扭矩异常的情况。

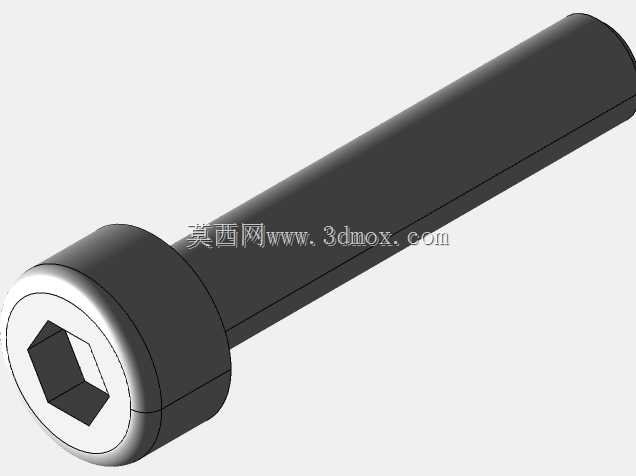

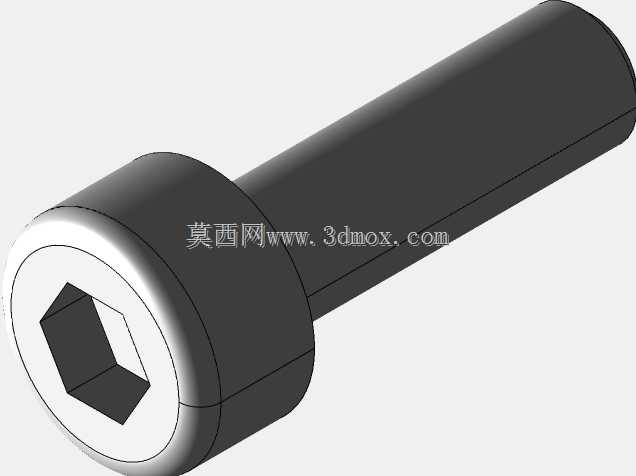

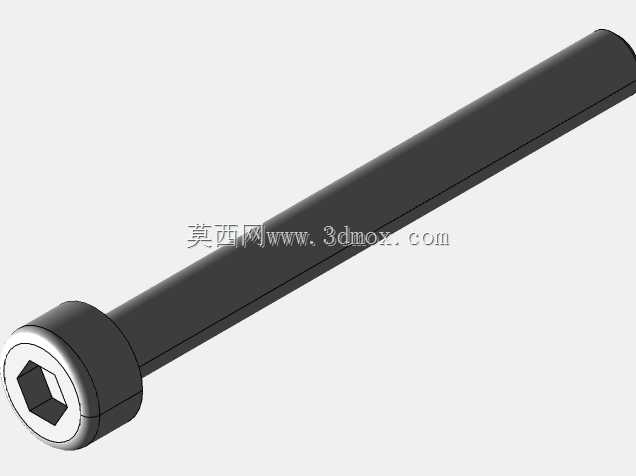

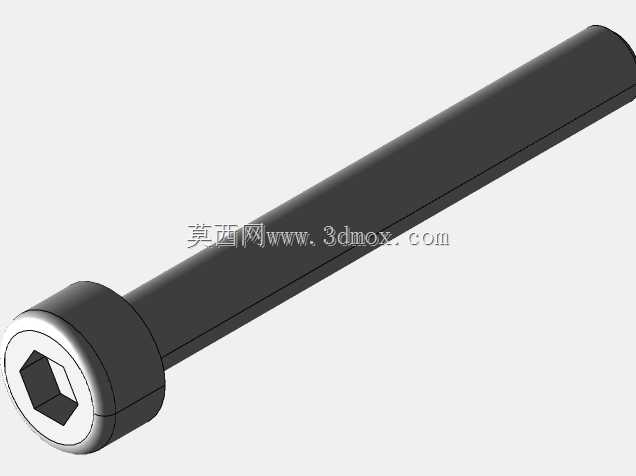

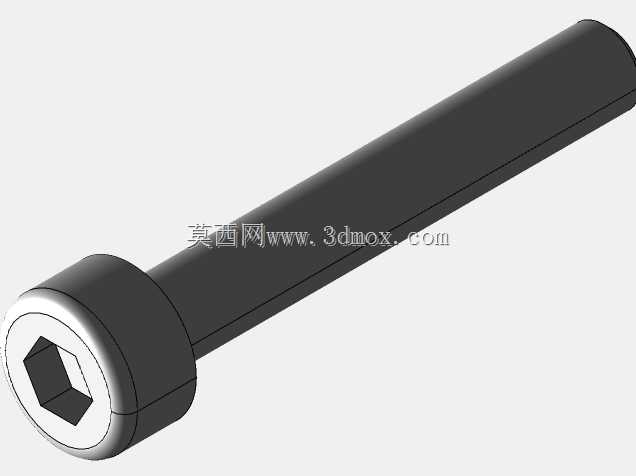

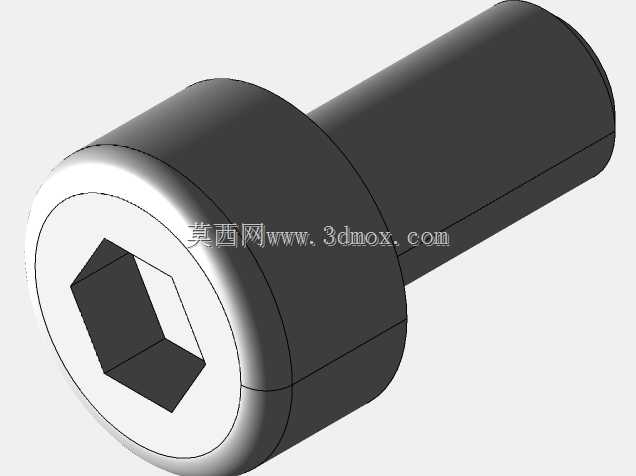

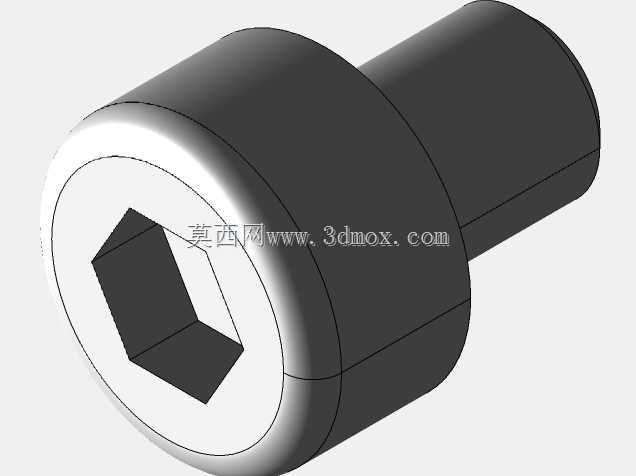

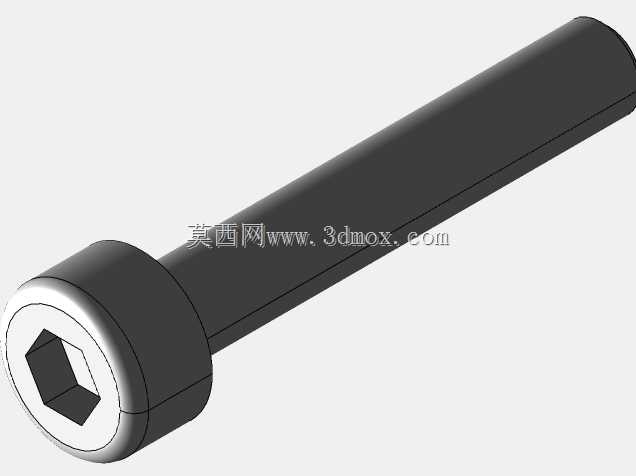

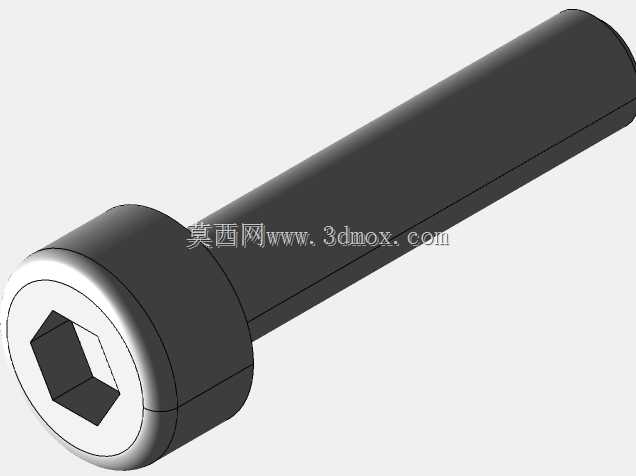

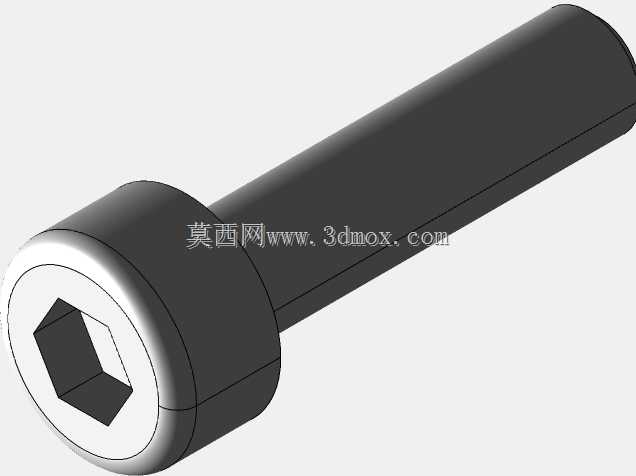

　　从实际选型的角度看，4mm到10mm的短规格螺钉，适合薄板类零件的叠层锁附，比如传感器的安装垫片、PCB板的支撑柱固定，这类场景下螺钉不需要太长的啮合长度，短规格的螺杆不会穿透安装面背面，不会干涉背面的走线或者运动部件；12mm到20mm的中长度规格，适合型材框架的角件连接、小型模组的侧板固定，啮合长度能达到3到5倍螺距，满足轻载结构的连接强度要求；25mm到40mm的长规格螺钉，适合有隔套、垫块的多层结构连接，比如光电传感器的安装支架调节位、流水线小型挡停机构的固定位，长螺杆可以穿过多层叠装的零件，不需要额外增加转接紧固件。

　　建模过程中，螺纹部分没有采用过度简化的贴图处理，而是还原了公制粗牙螺纹的实际牙型，螺距0.5mm，牙型角60度，螺纹大径、中径、小径的尺寸都符合公制螺纹的公差要求，在做虚拟装配的时候，可以直接和标准M3螺纹孔做干涉检查，不会出现模型能装入但实际生产中螺纹干涉的问题。头部的内六角驱动孔深度做了2mm的设计，既保证了扳手插入时有足够的啮合深度传递扭矩，也不会因为驱动孔过深导致头部壁厚不足，出现拧紧时头部开裂的问题。头部顶端的边缘做了微小的圆角处理，没有尖锐的棱角，在手工装配的时候不会划伤操作人员的手部，也不会在零件周转过程中刮伤相邻零件的表面涂层。

　　在实际设备维护场景里，这种全系列长度的M3内六角螺钉可以覆盖绝大多数小尺寸紧固的备件需求，不需要针对不同安装厚度单独采购零散规格的紧固件，做装配工艺规划的时候，也可以统一配套2.5mm的内六角扳手，减少装配工位的工具种类，提升装配效率。对于结构设计人员来说，这套全系列的模型可以直接调用到装配体中，根据不同的安装厚度选择对应长度的规格，不需要重复建模，也不需要担心选用的螺钉长度和实际安装空间不匹配，在做装配干涉检查的时候，能直观看到螺钉头部和周边零件的间隙，螺杆末端和背面零件的安全距离，提前规避设计阶段的紧固件选型错误。
