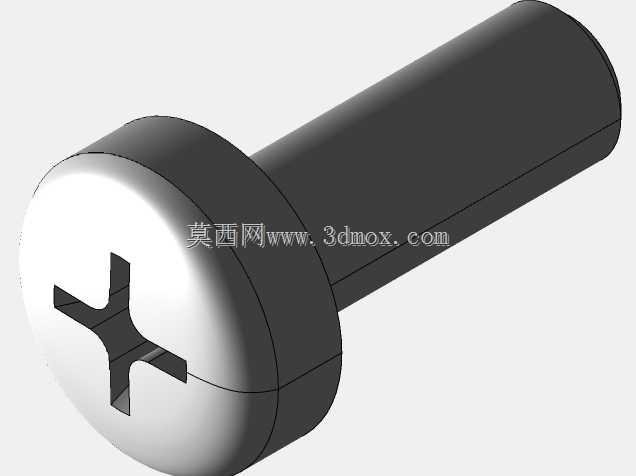

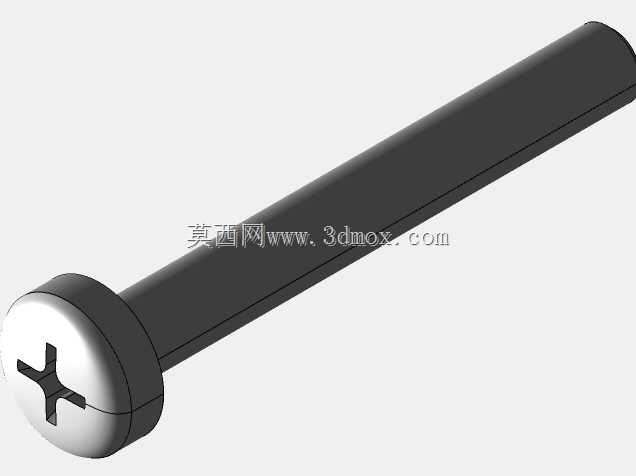

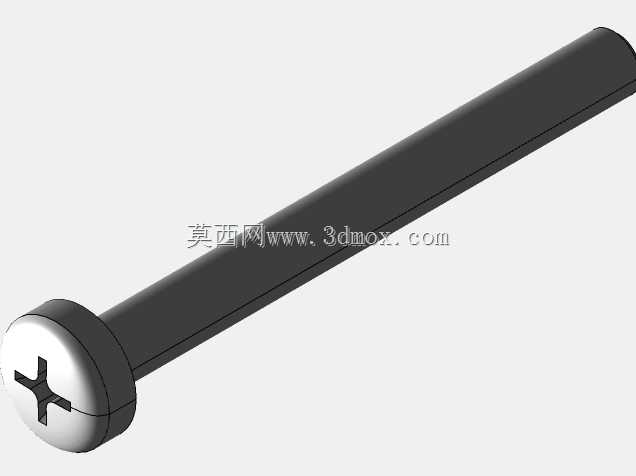

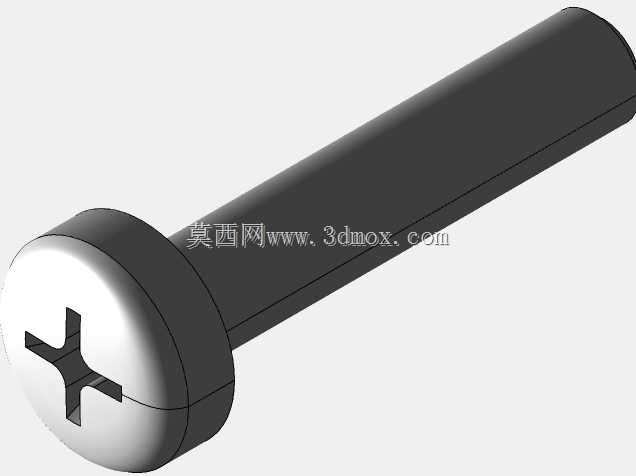

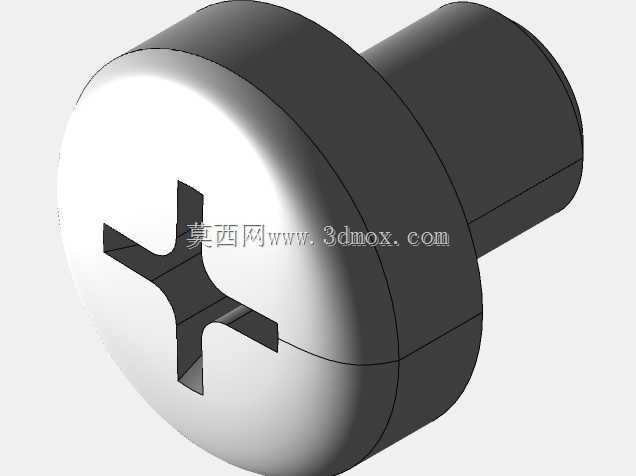

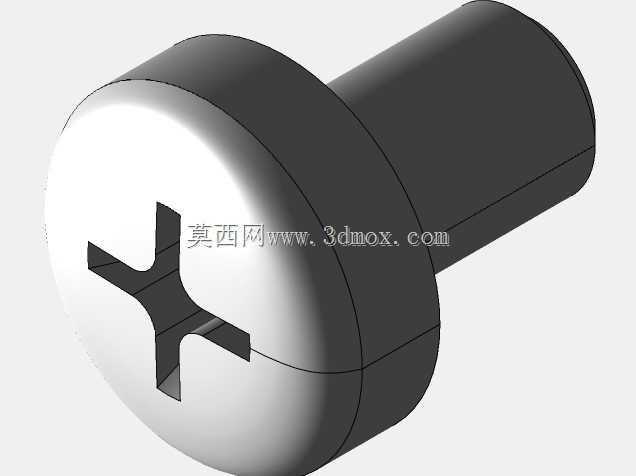

公制十字槽盘头M5系列螺钉

　　在各类仪器仪表、小型机电设备、消费电子结构的装配环节，这类十字槽盘头螺钉是最常用的紧固件之一，覆盖从6mm到60mm的全长度规格，能适配不同厚度的叠层构件连接需求。从实际选型角度看，盘头结构的设计核心在于增大螺钉头部与被连接件的接触承压面积，避免拧紧过程中压伤铝合金、工程塑料这类低强度基材表面，同时盘头的圆柱外缘能在自动化锁付工序中为吸嘴提供稳定的定位基准，适配高速螺丝机的批量装配作业，相比沉头螺钉不需要在基材上加工锪孔，能减少薄板类零件的加工工序，降低结构件的加工成本。十字槽的驱动形式是目前通用装配场景中兼容性最高的槽型设计，既可以匹配手动十字螺丝刀进行小批量样机调试时的手工拆装，也能适配电动起子的十字批头完成量产线的快速锁付，

　　槽型的深度和十字翼的对称度经过标准化设计，能减少锁付过程中批头打滑脱出的概率，降低拧花槽口导致螺钉报废的风险。从安装边界来看，M5规格的螺钉适配5.2-5.5mm的预制通孔，盘头的外径控制在9mm左右，头部高度约3mm，设计装配空间时需要预留至少10mm的头部避让直径，以及3.5mm的轴向头部避让空间，避免相邻结构件与螺钉头部产生运动干涉。不同长度的螺钉对应不同的啮合螺纹深度需求，比如装配总厚度3mm的钣金叠层时，选用10mm长度的螺钉就能保证至少2倍螺距的螺纹啮合长度，满足常规静载场景下的连接强度要求；如果是存在振动的运动部件装配，需要选用更长的螺钉搭配防松垫圈，保证螺纹啮合长度达到3倍螺距以上，避免长期运行后螺钉松脱。

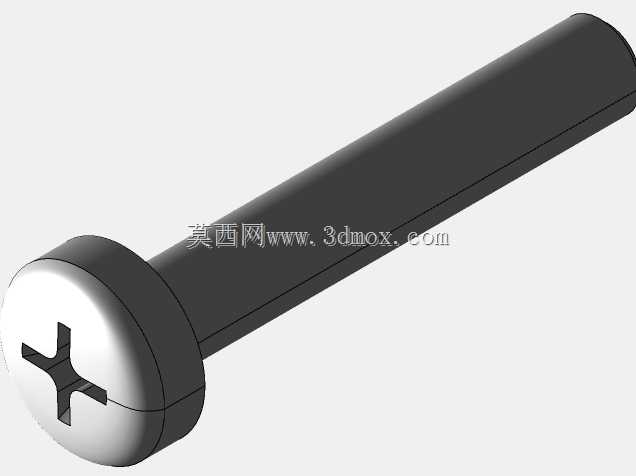

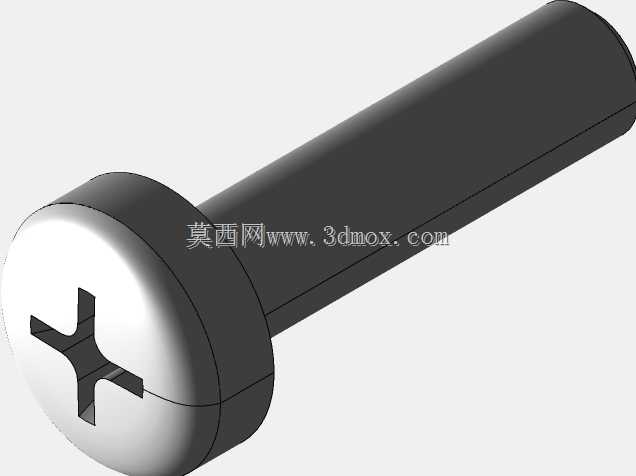

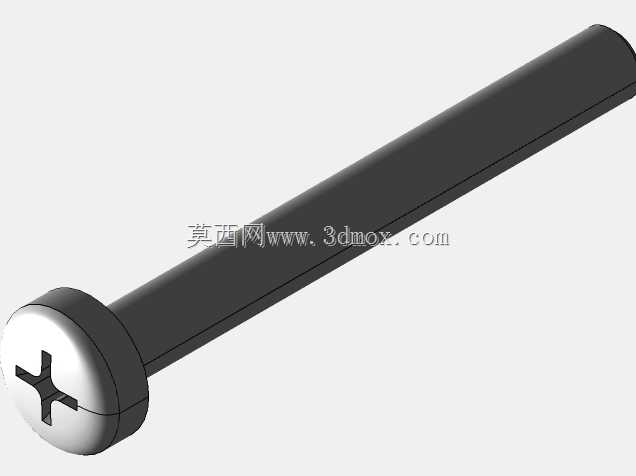

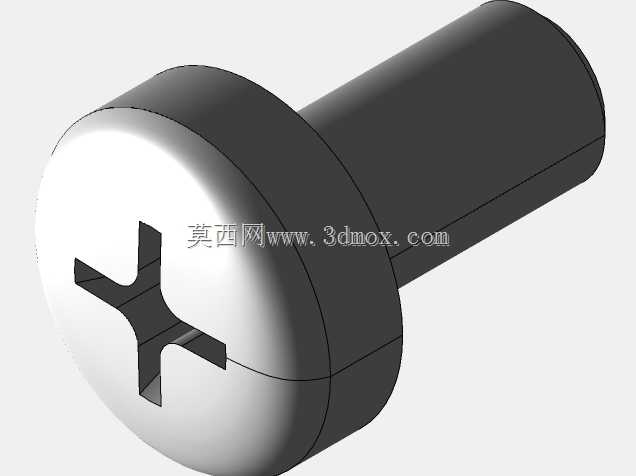

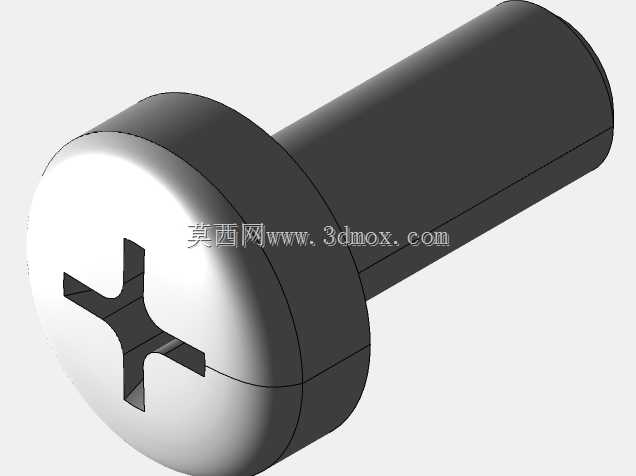

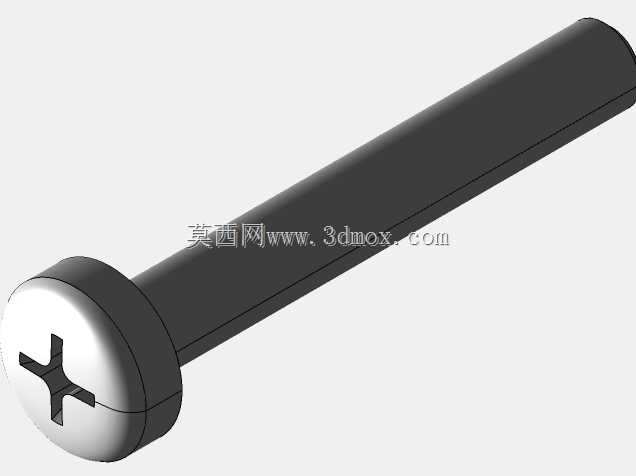

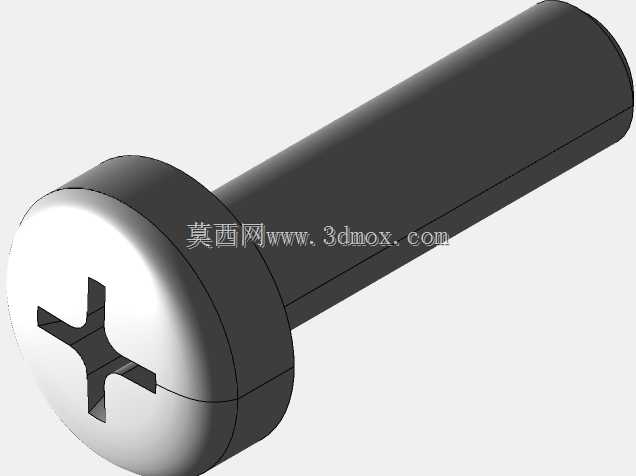

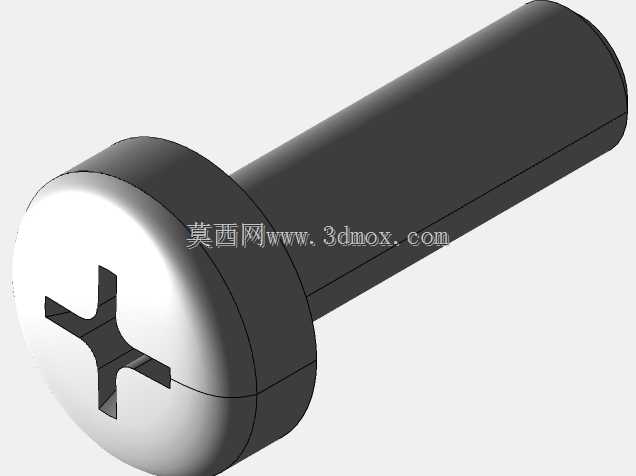

　　这类螺钉的建模过程需要严格遵循公制紧固件的形位公差要求，头部与螺杆的同轴度控制在0.1mm以内，十字槽的中心与螺杆轴线的偏移量不超过0.05mm，才能保证模型导入装配体后与通孔、螺纹孔的配合完全符合实际装配逻辑，不会出现虚拟装配中干涉但实际生产可装配，或是虚拟可装配但实际生产无法安装的偏差。在传感器类小型精密设备的装配中，这类螺钉的使用频率极高，因为传感器外壳多采用铝合金或阻燃PC材质，承压能力有限，盘头的大接触面能均匀分散锁紧压力，不会出现锁紧力过大导致外壳开裂的问题，同时十字槽的驱动形式不需要专用批头，现场运维人员用普通螺丝刀就能完成传感器的拆装维护，降低售后运维的工具门槛。建模时螺杆部分的螺纹特征做了简化处理，

　　保留螺纹大径的基本尺寸，在需要做受力仿真的场景下可以直接替换为精确螺纹特征，不需要重新调整头部与杆部的配合尺寸，能大幅缩短结构设计阶段的紧固件选型建模效率。全长度系列的螺钉模型可以直接调用，不需要针对不同连接厚度单独建模，在做整机结构BOM梳理时，能直接统计不同长度螺钉的用量，减少后续生产物料统计的误差。
