公制十字槽盘头螺钉M4长度规格全系列

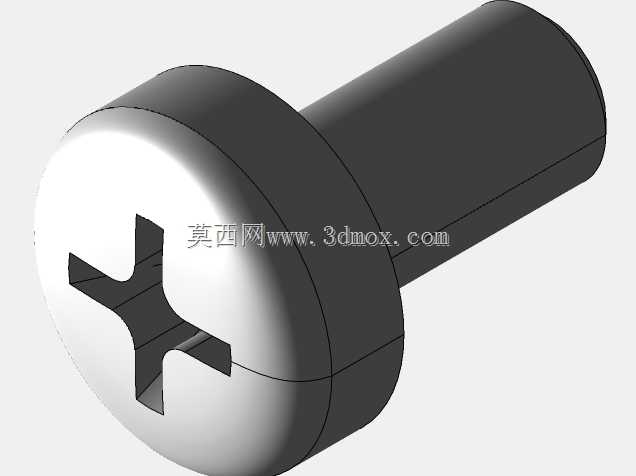

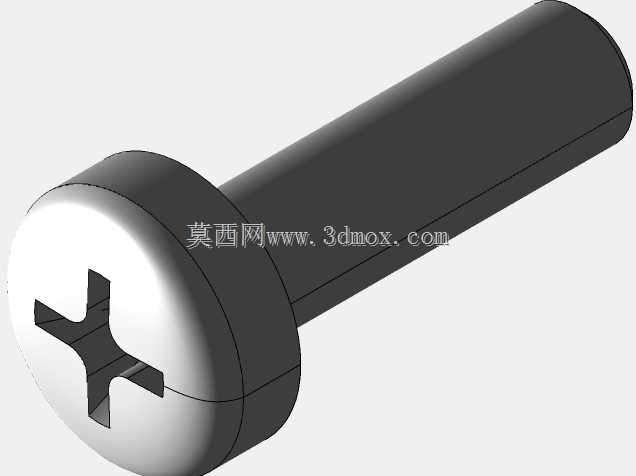

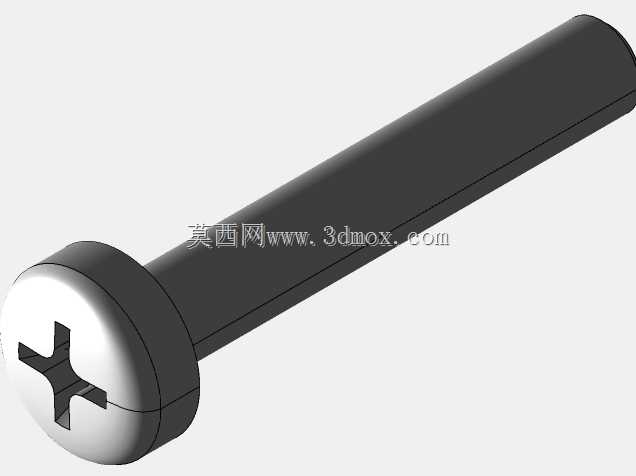

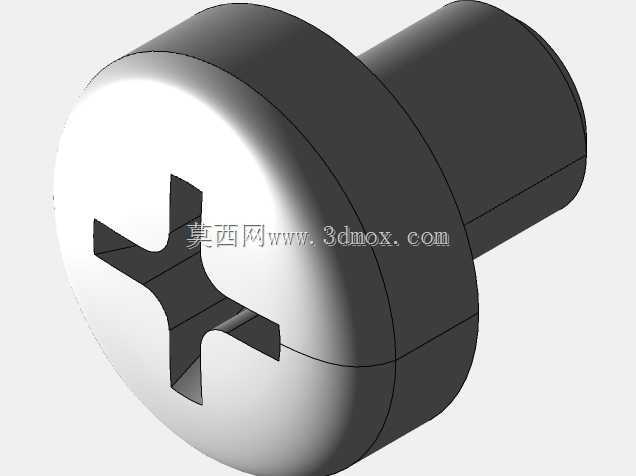

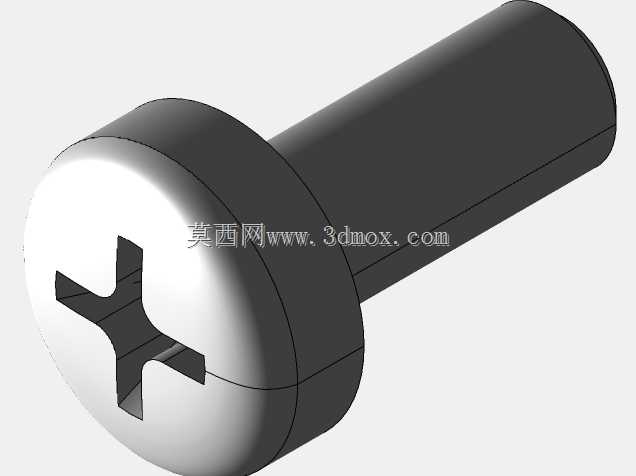

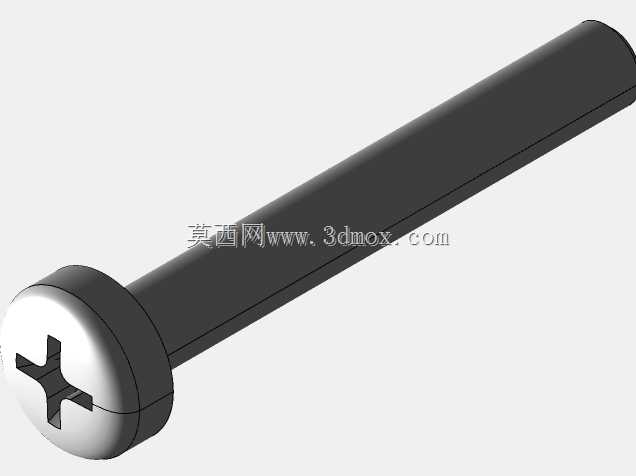

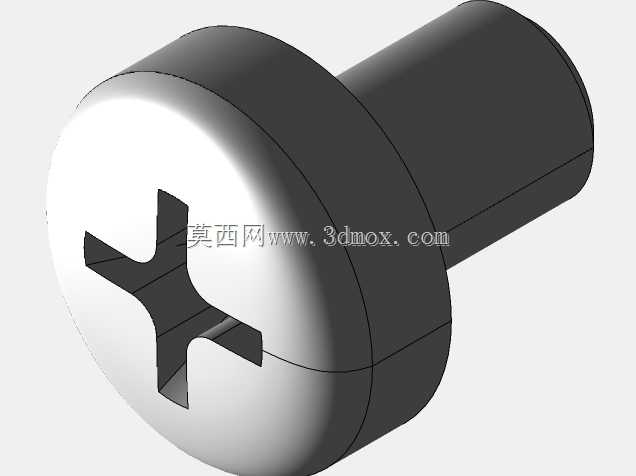

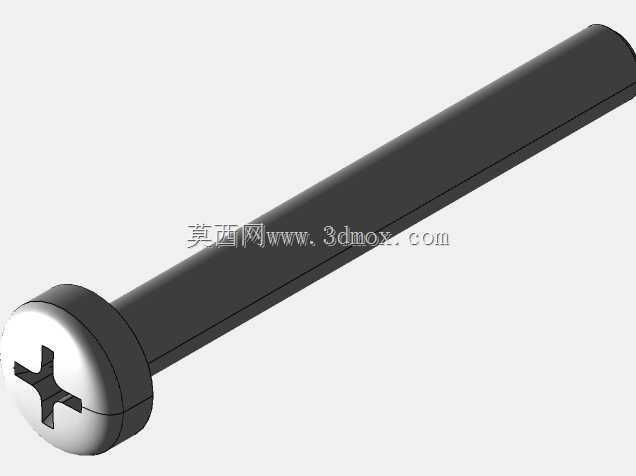

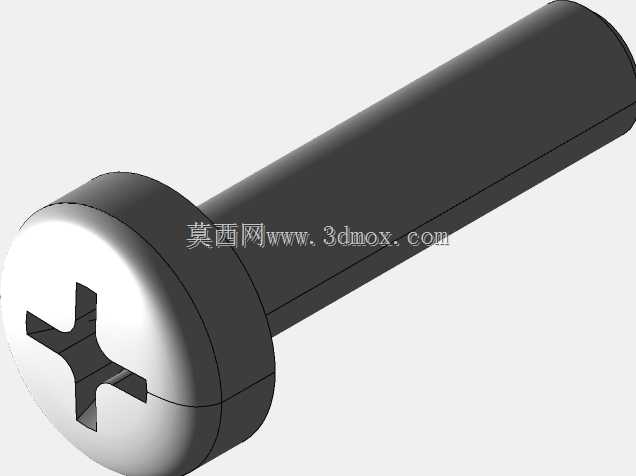

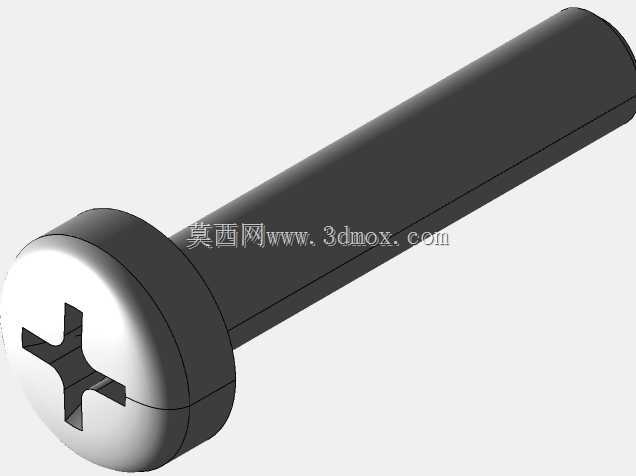

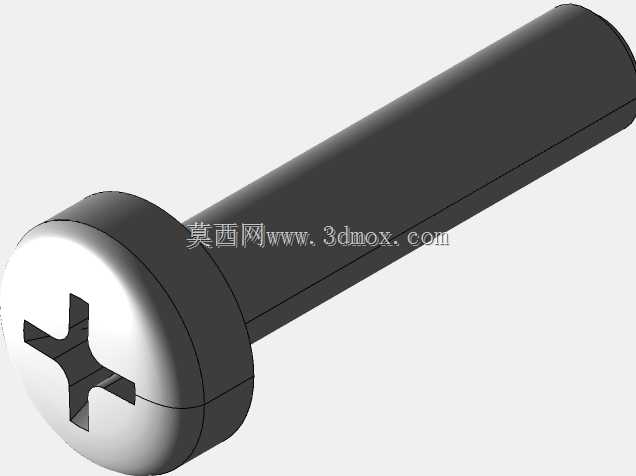

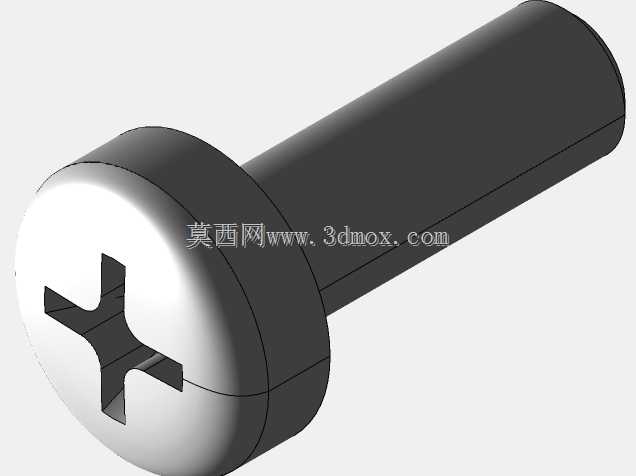

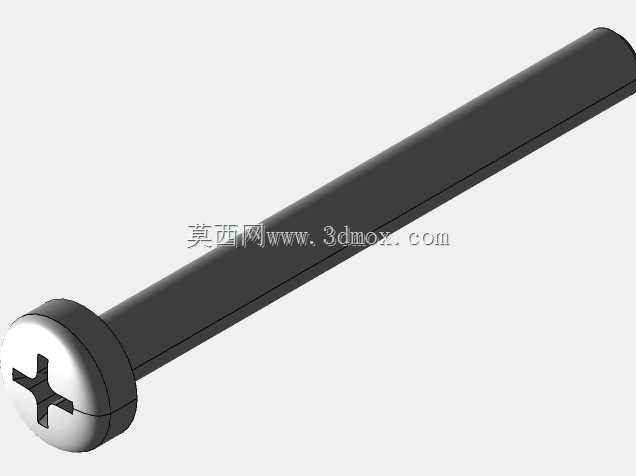

　　在各类仪器仪表、小型电子设备、精密传感装置的装配场景中，小规格紧固件的选型合理性直接决定整机装配的可靠性与后期维护便捷性，十字槽盘头螺钉作为最通用的紧固连接件之一，在小载荷结构连接场景中应用占比极高。本次建模的M4规格十字槽盘头螺钉，覆盖5mm至50mm的全长度规格，可满足不同板厚叠装、不同连接深度的装配需求，建模过程严格遵循公制紧固件的通用尺寸公差要求，头部槽型、螺杆直径、头部直径与厚度均参照通用紧固件的实际生产尺寸做还原，避免出现建模尺寸与实物不符导致的装配干涉问题。

　　从实际应用场景来看，这类M4规格十字槽螺钉多用于仪器仪表内部的PCB板固定、传感器壳体拼接、小型结构件的可拆卸连接，盘头的设计可以在被连接件表面形成更大的承压面，降低螺钉头部对薄型被连接件的压强，避免锁紧过程中出现被连接件表面压溃、开裂的问题，十字槽的槽型适配通用十字螺丝刀，装配工具通用性极强，无论是产线批量电动螺丝刀锁紧，还是后期现场维护手动拆装，都不需要配备特殊规格的工具，大幅降低装配与维护的工具成本。

　　建模过程中，首先对螺钉头部的十字槽做了精准的特征还原，槽深、槽宽、槽的锥度均匹配实际螺丝刀的插入尺寸，避免出现虚拟装配中螺丝刀无法对位、实际生产中槽型打滑的问题；螺杆部分做了全螺纹段的特征还原，不同长度规格的螺钉，螺纹段长度均参照实际紧固件的常规设计，短规格螺钉做全螺纹设计，长规格螺钉保留合理的光杆段，匹配不同的锁紧行程需求。头部与螺杆的过渡圆角也做了写实处理，避免直角过渡带来的应力集中问题，还原真实紧固件的工艺特征。

　　从安装边界来看，该系列螺钉的头部外径统一为M4规格盘头的标准尺寸，装配时需要在被连接件上预留直径4.2mm至4.5mm的过孔，头部沉位如果需要做埋入设计，沉孔直径需要匹配头部外径，沉孔深度略大于头部厚度，保证锁紧后头部不突出装配面。不同长度规格的螺钉，可适配的总连接厚度存在差异，选型时需要保证螺纹啮合长度不小于3倍螺距，也就是M4规格螺钉的有效啮合长度不小于2.1mm，避免出现螺纹啮合不足导致的滑牙、连接松脱问题。

　　在结构设计选型阶段，这类标准件的三维模型直接调用可以大幅提升建模效率，不需要设计人员从零开始绘制紧固件特征，全系列长度的模型覆盖，可以让设计人员在装配时直接匹配对应连接厚度的螺钉规格，提前校验装配空间，避免出现螺钉长度过长顶到内部元器件、或者长度不足无法有效锁紧的问题。模型的螺纹特征做了简化写实处理，既还原了螺纹的视觉特征，也不会因为过于复杂的螺纹细节导致装配体文件过大，影响大型装配体的运行流畅度。

　　实际生产装配中，这类十字槽盘头螺钉的锁紧扭矩需要控制在合理区间，M4规格的钢制螺钉锁紧扭矩一般控制在2.5N·m至4N·m之间，根据被连接件的材质做调整，比如锁紧塑料壳体、PCB板时需要降低扭矩，避免被连接件被压裂，锁紧金属结构件时可以适当提升扭矩保证锁紧力。模型的尺寸精度可以支持设计阶段做干涉检查、装配仿真，提前发现装配路径上的遮挡、干涉问题，减少后期打样阶段的改模次数。

　　对于传感类仪器的结构设计来说，紧固件的头部尺寸一致性非常重要，外露的螺钉头部如果尺寸偏差过大，会直接影响产品的外观质感，该系列模型的头部尺寸严格统一，不同长度规格的螺钉头部外形完全一致，装配后外观整齐度高，适合对外观一致性有要求的民用、工业仪器产品。同时盘头的设计不需要在被连接件上加工沉头孔，降低了钣金件、塑料壳体的加工成本，对于薄型板材的连接场景，不需要额外做沉孔加工工序，直接冲孔即可完成装配准备，大幅提升零件加工效率。
