公制盘头十字槽M3系列紧固螺钉

　　在消费电子组装、小型仪器仪表内部结构固定、低压电气柜二次回路接线端子排固定这类对安装空间有严格限制的场景里，盘头十字槽M3螺钉是出现频率极高的一类紧固件，很多刚入行的结构工程师在做小尺寸设备的堆叠设计时，往往容易忽略这类基础紧固件的安装边界，最后打样阶段才发现螺丝刀操作空间不足、螺钉头突出干涉外壳装配的问题。这类螺钉的头部采用盘式结构，相比沉头螺钉不需要在被连接件上加工沉孔，对于厚度较薄的钣金支架、塑料注塑壳体来说，不会因为沉孔加工导致零件局部强度不足，同时盘头的下表面是平整的环形接触面，拧紧时的压应力可以均匀分散在被连接件表面，不会像锥头螺钉那样在塑料件上产生应力集中导致装配后零件开裂。

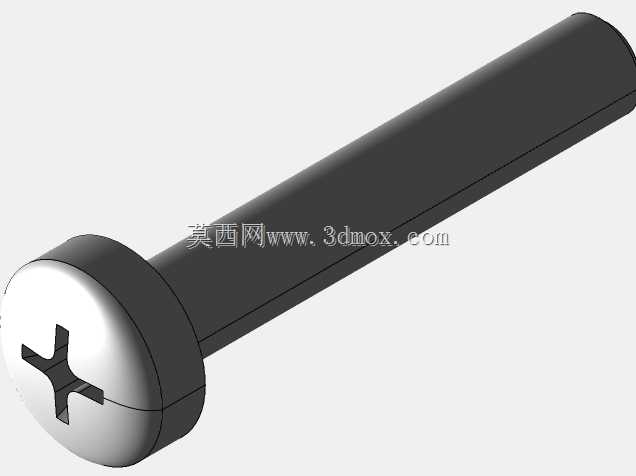

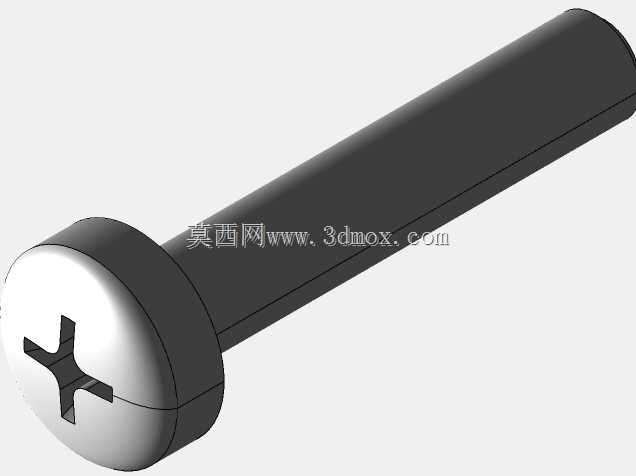

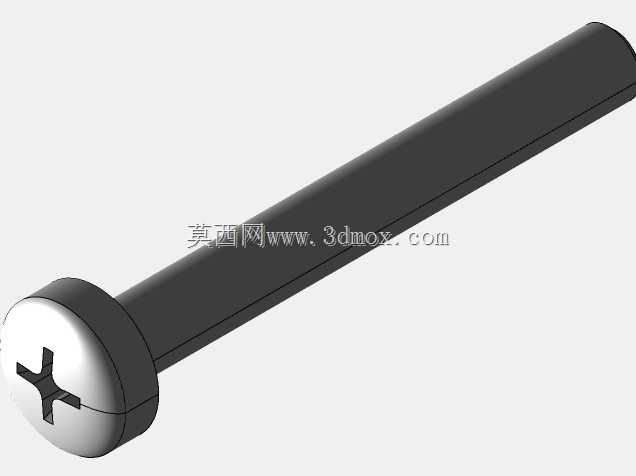

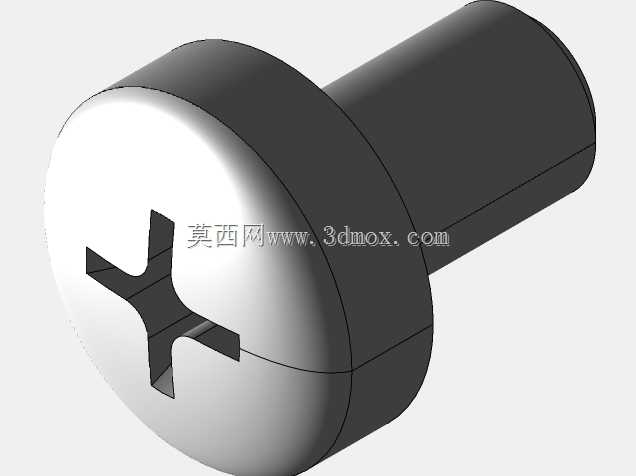

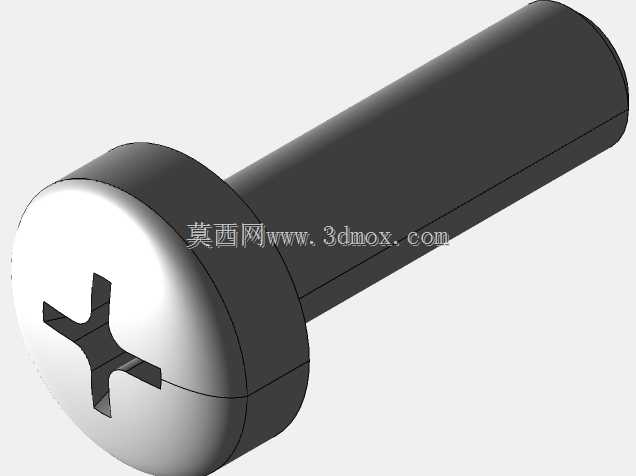

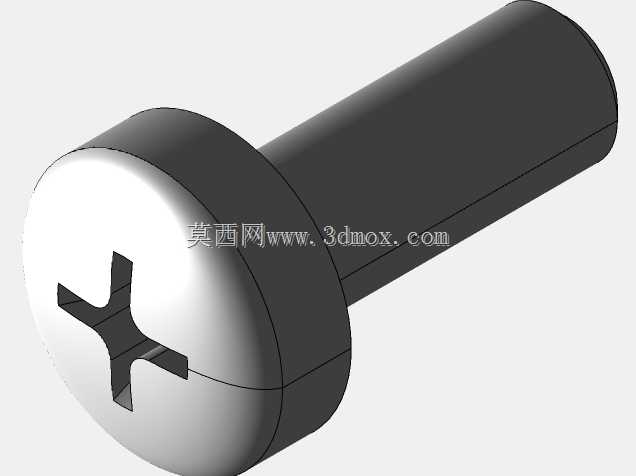

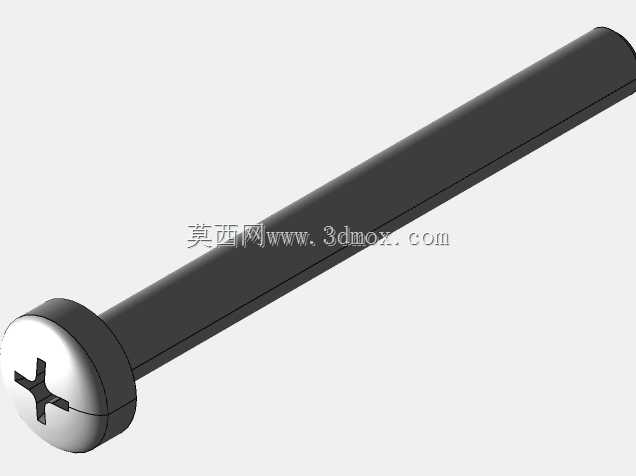

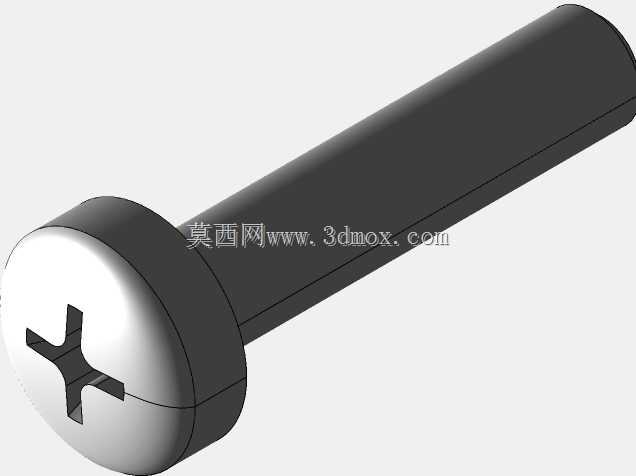

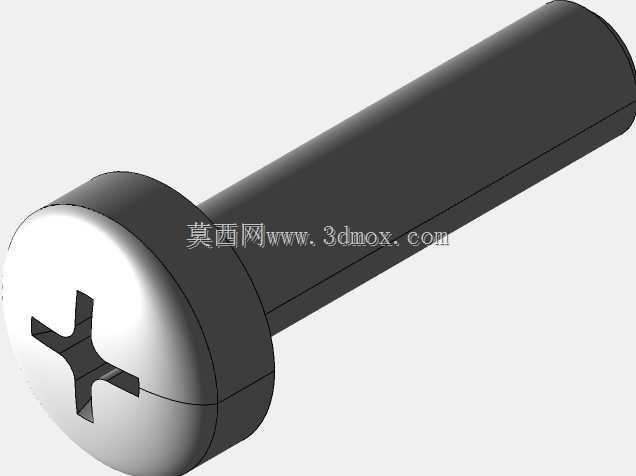

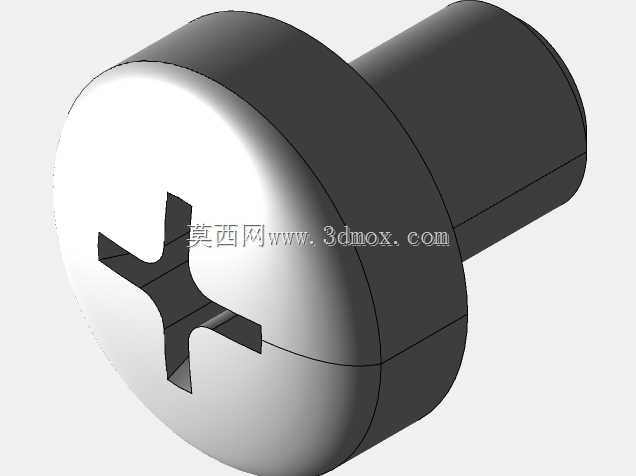

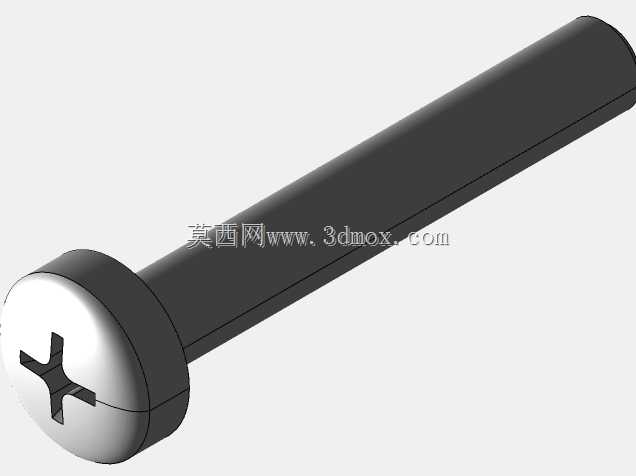

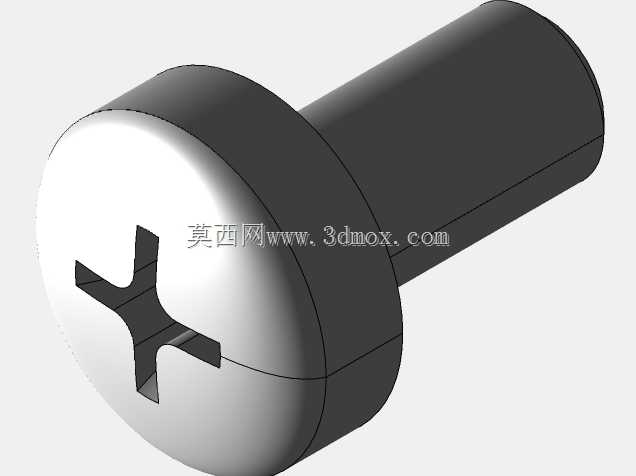

　　十字槽的驱动形式是目前小规格紧固件里通用性最强的设计，配套的十字螺丝刀在常规装配工位、售后维修场景里都极易获取，相比一字槽不容易在拧紧时出现滑牙脱出的情况，槽型的深度设计经过行业长期验证，既保证了足够的驱动扭矩传递能力，又不会因为槽深过大导致头部强度削弱，在自动化锁螺丝工位上，十字槽的对中容错率也更高，能降低设备吸嘴送钉、锁付时的卡料概率。这套模型覆盖了4mm到40mm的长度规格，基本覆盖了小型设备里从两层薄PCB板固定、到塑料壳体与内部金属支架连接的绝大多数使用场景，在做结构排布时，工程师可以直接调用对应长度的模型完成装配干涉检查，不需要反复核对螺钉的伸出长度——要知道很多设备内部的安全间隙要求极高，

　　比如螺钉尾部距离带电PCB走线的距离不足2mm时，长期使用中如果出现松动偏移就可能引发短路风险，提前在三维装配环境里完成螺钉长度的匹配验证，能大幅减少后期样机整改的工作量。从设计细节上看，模型还原了十字槽的实际成型特征，头部与杆部的过渡圆角也做了准确还原，这个圆角在实际生产里是冷镦成型时的工艺结构，同时也能减少螺钉头部与杆部连接位置的应力集中，当设备承受振动载荷时，这个位置是螺钉最容易发生断裂的危险截面，合理的圆角设计能大幅提升螺钉的抗疲劳性能。在安装边界的校核上，调用模型时可以同步模拟螺丝刀的操作空间：盘头螺钉的头部直径比螺纹公称直径大出约一倍，锁付时螺丝刀需要垂直对准槽位，周围需要预留至少5mm的操作半径，

　　很多工程师在做紧凑结构设计时，会把加强筋、定位柱布置在距离螺钉中心过近的位置，最后装配时螺丝刀无法垂直伸入，只能采用歪头拧动的方式，很容易拧花槽型导致螺钉无法拆卸。另外这类M3规格的螺钉，常规公制螺纹的螺距为0.5mm，在做对应的螺纹孔设计时，金属件上的底孔直径通常取2.5mm，塑料件上根据材料不同底孔可以适当放大到2.6-2.7mm，模型里的螺纹段长度也符合常规紧固件的生产规范，不会出现全螺纹过长导致锁付时顶坏零件内部结构的问题。在传感器类小型零部件的安装场景里，这类螺钉的使用量尤其大，因为传感器本身的外壳多为工程塑料或者薄金属冲压件，安装孔的直径通常设计为3.2-3.4mm，盘头的直径足够覆盖安装孔的间隙，不需要额外加装平垫就能保证压紧力足够，同时十字槽的锁付扭矩容易控制，不会因为扭矩过大导致塑料外壳的安装柱断裂。很多做非标自动化设备的工程师在做小型模组固定时，也会优先选用这类螺钉，因为其采购成本低、供货周期短，市面上的标准件供应商都有充足的现货，不会因为紧固件的采购问题耽误项目进度，在三维设计阶段直接调用标准模型，也能保证BOM清单里的紧固件规格统一，减少采购时的物料种类，降低供应链的管理成本。
