公制M6十字槽沉头紧固螺钉结构设计

　　在各类机电设备组装、仪器仪表装调、钣金结构拼接的工程场景中，沉头类紧固螺钉是应用覆盖度极广的基础连接件，这款M6规格的十字槽沉头螺钉，正是针对沉孔安装场景设计的标准紧固元件。日常做结构设计时，很多外露安装面不允许紧固件突出表面，比如仪器的操作面板、设备的外覆盖钣金、电子类产品的壳体拼接，这时候就需要用到沉头螺钉，安装后螺钉头部完全沉入预制的沉孔内，保证安装面平整无凸起，既不会剐蹭操作人员或外接管线，也能让设备外观面保持整洁一致。

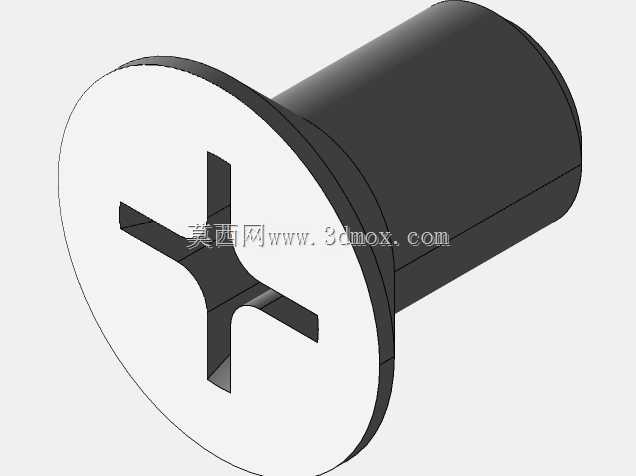

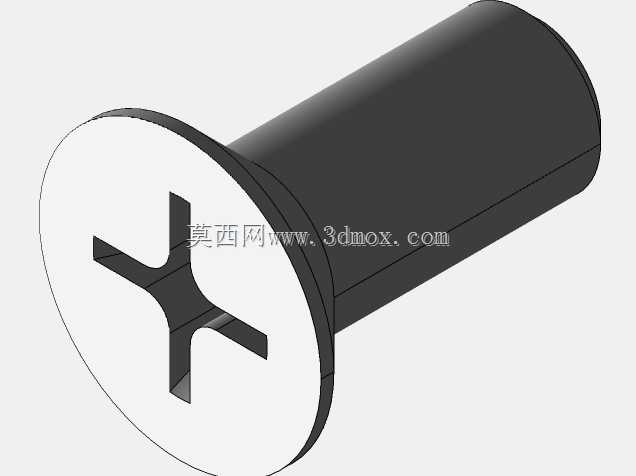

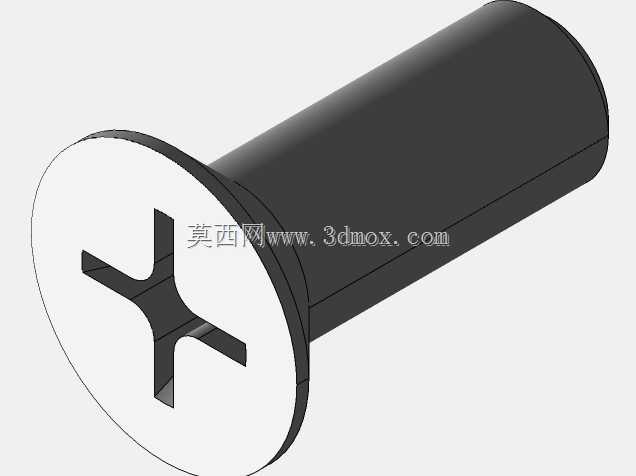

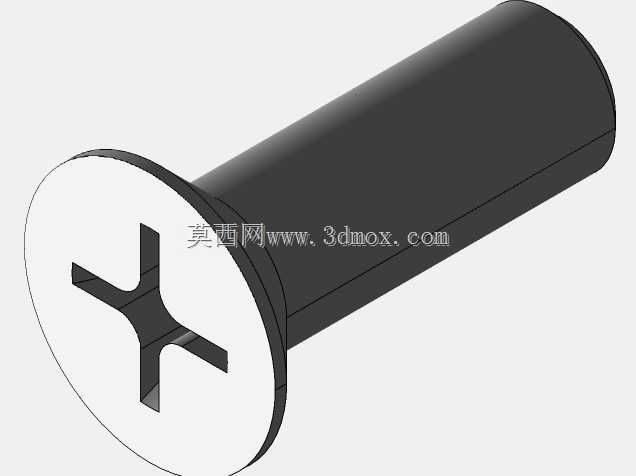

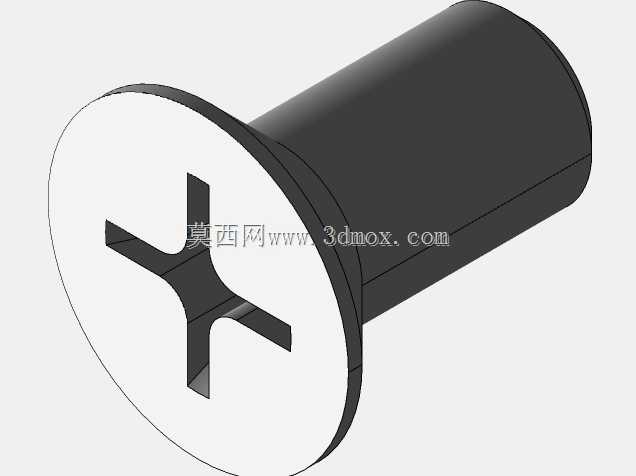

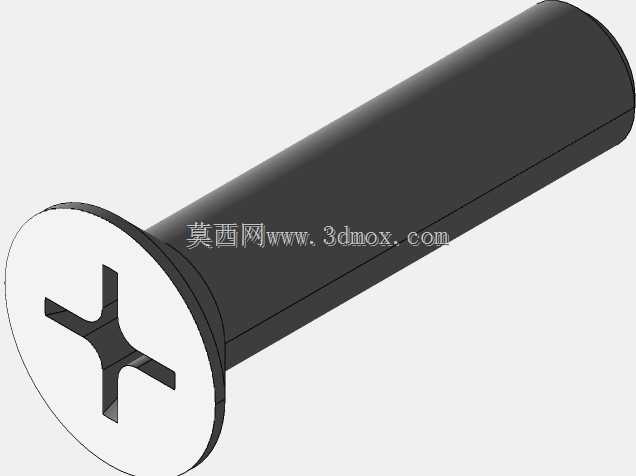

　　这款螺钉的头部采用90度沉头锥面设计，和预制沉孔的锥面完全贴合，拧紧过程中锥面会自动找正，不会出现头部偏斜的问题，同时锥面的贴合能提供一定的自锁摩擦力，降低设备运行振动下螺钉松动的概率。头部的十字槽采用标准通用槽型设计，日常装配和维护时，用常规的十字螺丝刀就能完成操作，不需要配备特殊规格的专用工具，不管是产线批量装配还是后期现场运维，都能降低工具适配的成本，也能减少因工具不匹配造成的槽口滑牙问题。

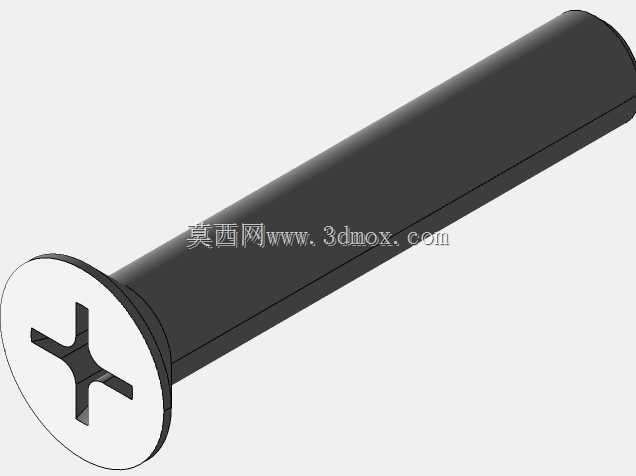

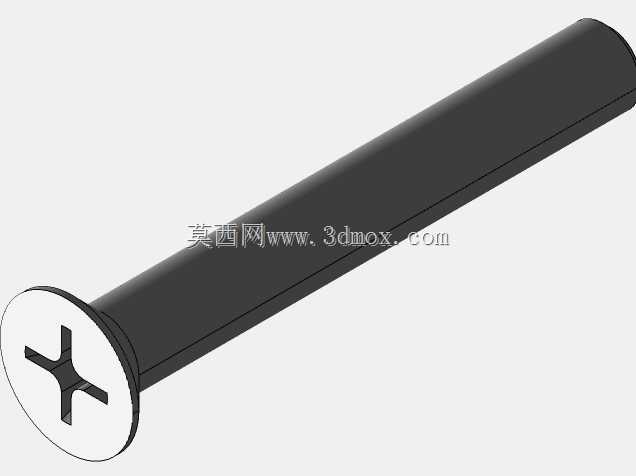

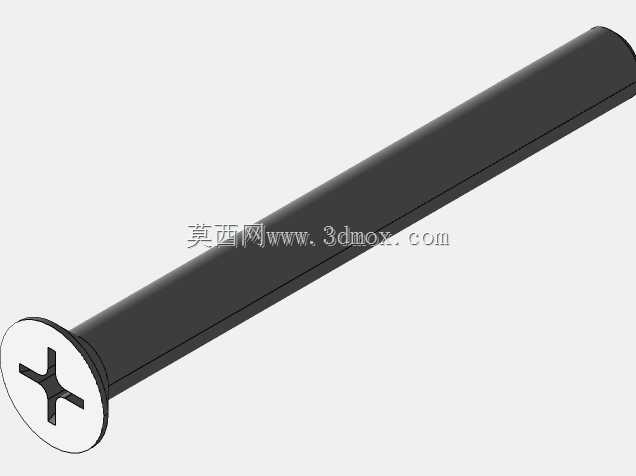

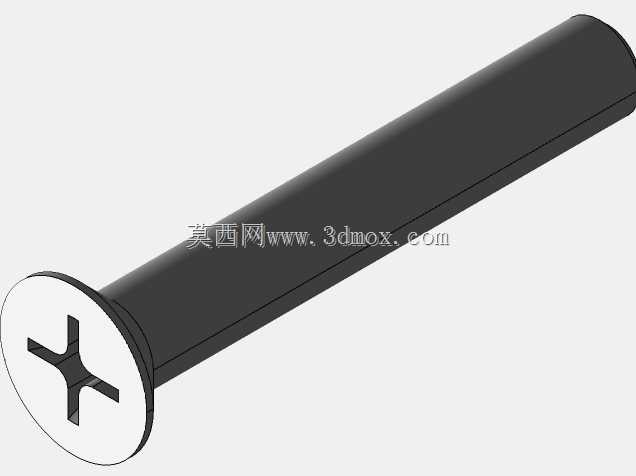

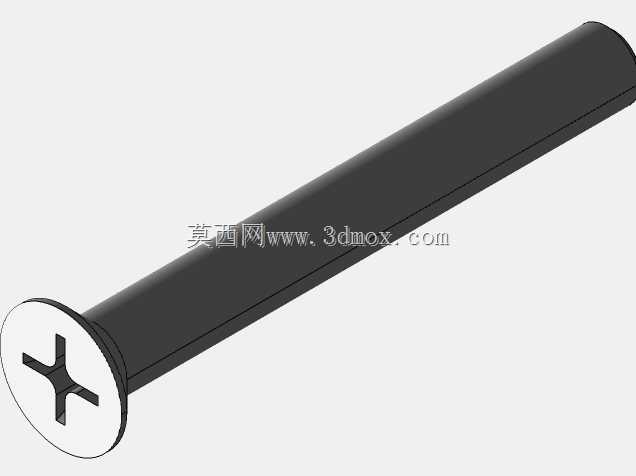

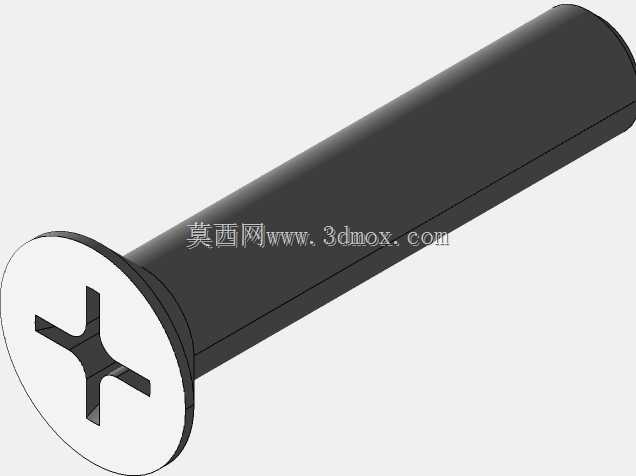

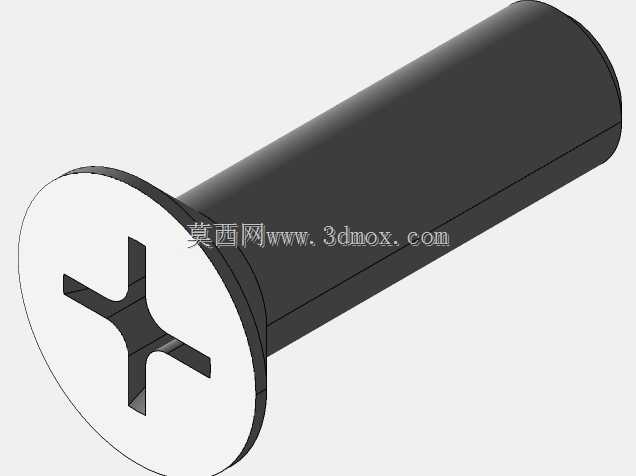

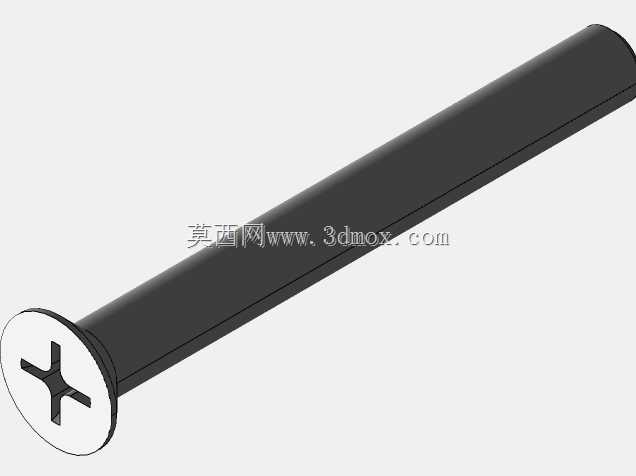

　　从设计细节来看，螺钉杆部采用全牙型公制螺纹设计，M6的公称直径适配常规6mm的预制过孔，螺纹牙型符合通用公制紧固螺纹的公差要求，和对应规格的螺母或者预制内螺纹孔配合时，啮合顺畅无卡滞，能提供足够的轴向锁紧力。杆部长度覆盖10mm到100mm的常用区间，做结构选型时，可以根据不同的被连接件总厚度选择对应长度的规格，不需要额外定制，能大幅缩短设计选型和物料采购的周期。

　　安装边界方面，设计沉孔时需要注意，沉孔的大径要略大于螺钉头部的最大直径，沉孔深度要和螺钉头部的高度匹配，保证螺钉拧紧后头部端面和安装面齐平，不会出现突出或者凹陷过深的问题；过孔直径一般设置为6.2mm到6.5mm之间，既可以保证螺钉顺利穿过，也不会因为间隙过大造成连接错位。如果是在薄板上安装，要注意板厚不能小于螺钉头部沉头锥面的最小贴合厚度，避免拧紧时锥面压穿薄板造成连接失效。

　　实际应用中，这类螺钉常被用在传感器安装固定、仪器仪表外壳拼接、小型机电设备的组件锁紧、钣金机柜的面板装配等场景，因为沉头安装的特性，在需要经常拆装的维护口盖板位置，这类螺钉的优势尤其明显，不会因为螺钉突出影响盖板的开合，也不会积留灰尘杂物。做三维建模时，这类标准件的模型要准确还原头部锥角、槽型尺寸、螺纹大径小径的参数，在装配体中调用时，可以直接用来做干涉检查，提前验证沉孔深度、过孔位置是否匹配，避免实际加工装配时出现螺钉装不上、头部突出的问题。

　　不同于盘头螺钉的头部突出结构，沉头螺钉的受力特性是靠头部锥面压紧被连接件，所以设计时要注意被连接件的沉孔表面不能有太大的平面度误差，否则会造成锥面贴合不紧密，锁紧力不足，在振动工况下容易松动。如果是在非金属材料比如塑料壳体上使用这类沉头螺钉，要注意控制拧紧力矩，避免锥面压溃塑料材质造成滑牙或者沉孔开裂。日常做结构设计选型时，要根据实际的受力大小、安装空间、外观要求来选择对应规格的螺钉，M6规格的沉头螺钉能满足大部分中小型设备组件的紧固需求，搭配对应的防松垫圈或者螺纹胶使用时，还能应用在有一定振动的运动部件连接位置。
