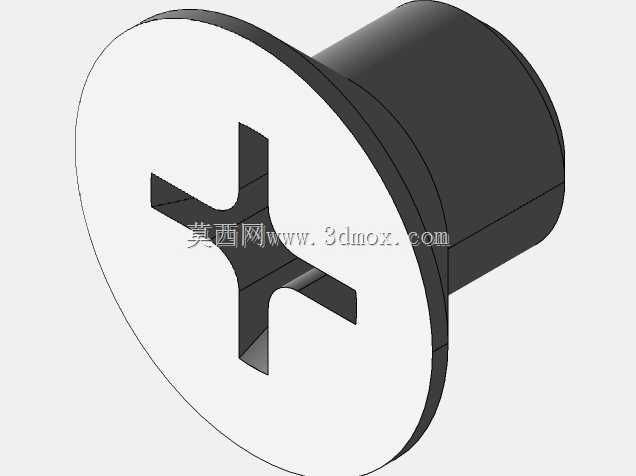

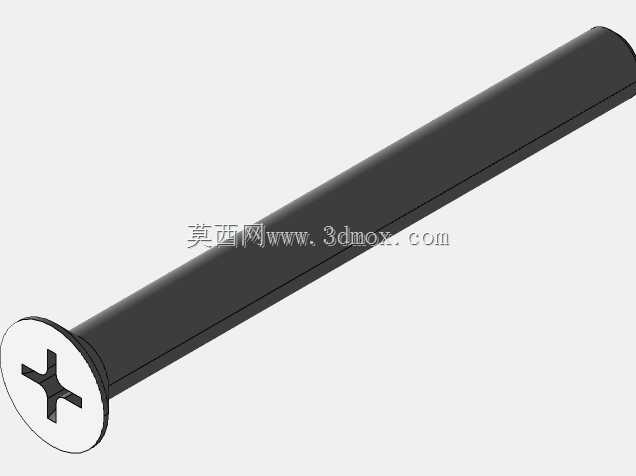

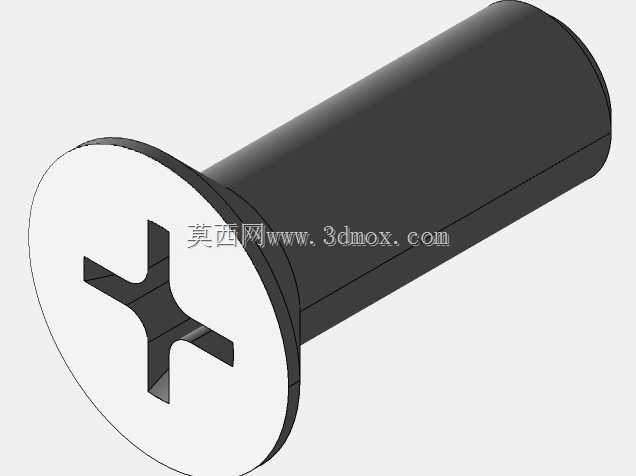

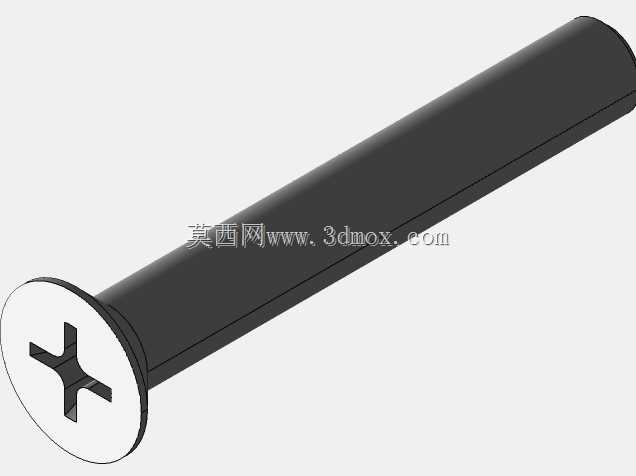

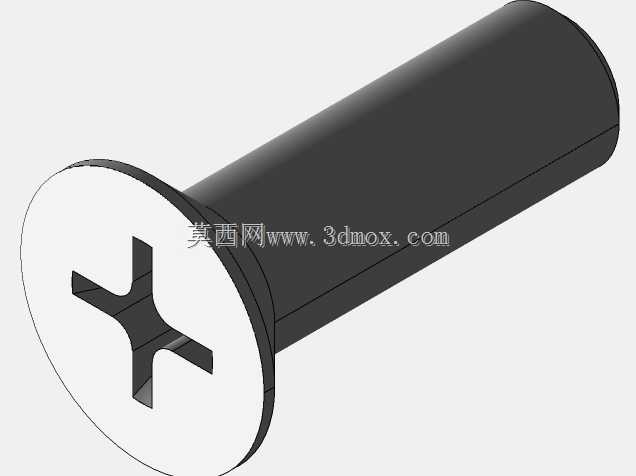

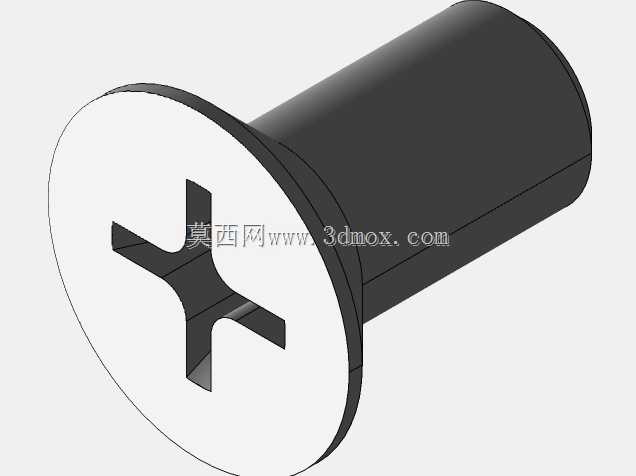

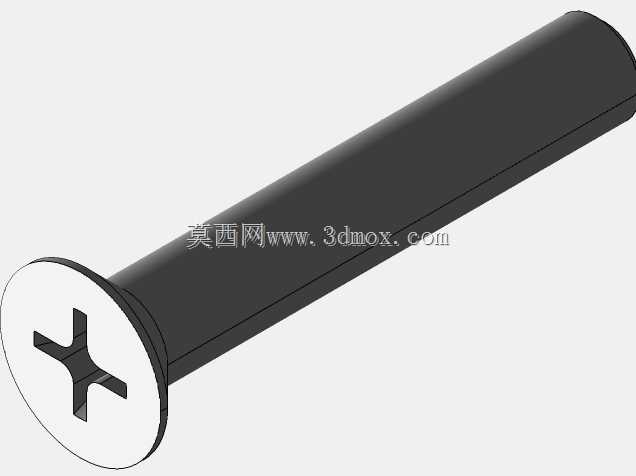

公制M5十字槽沉头平头紧固螺钉

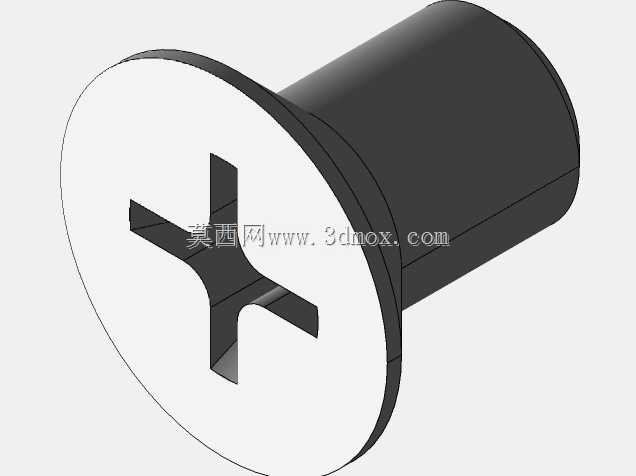

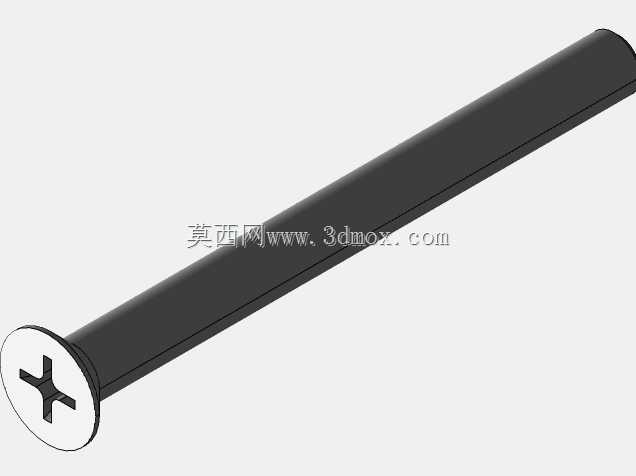

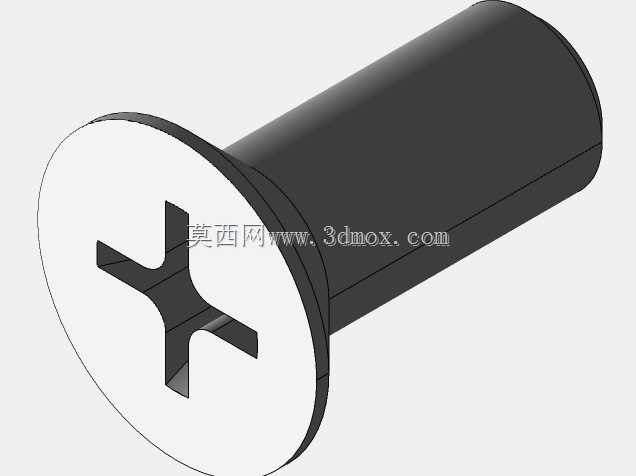

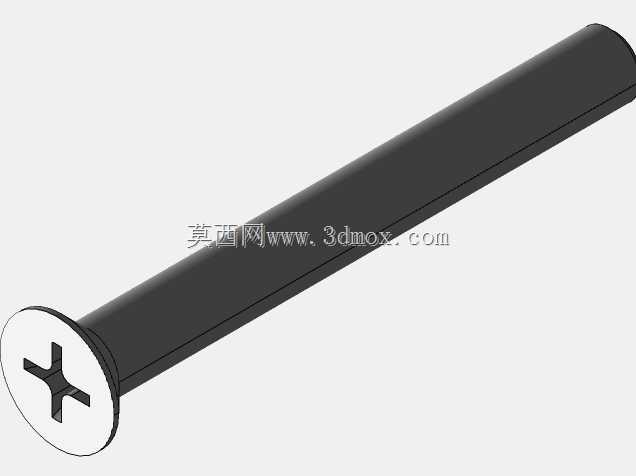

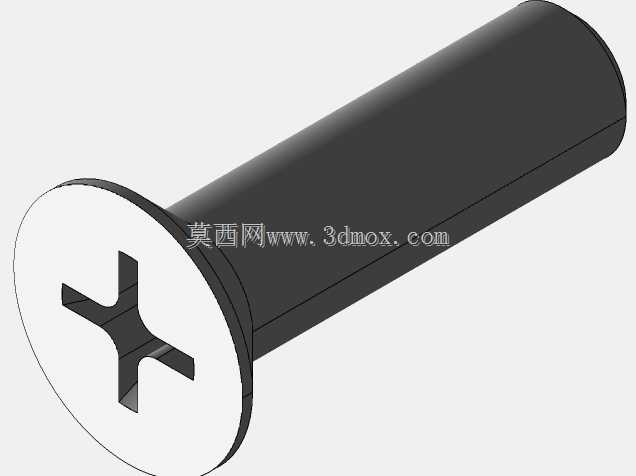

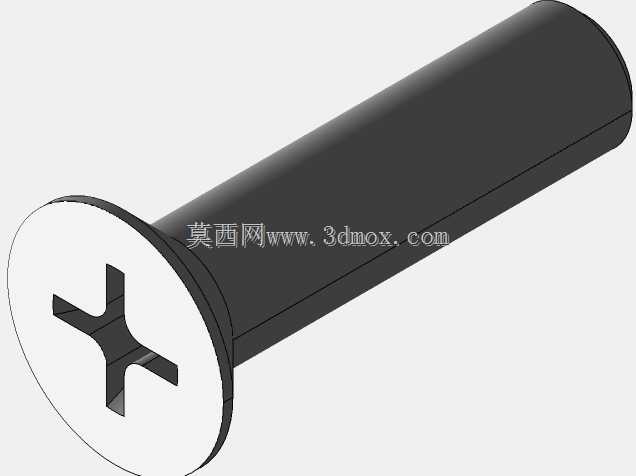

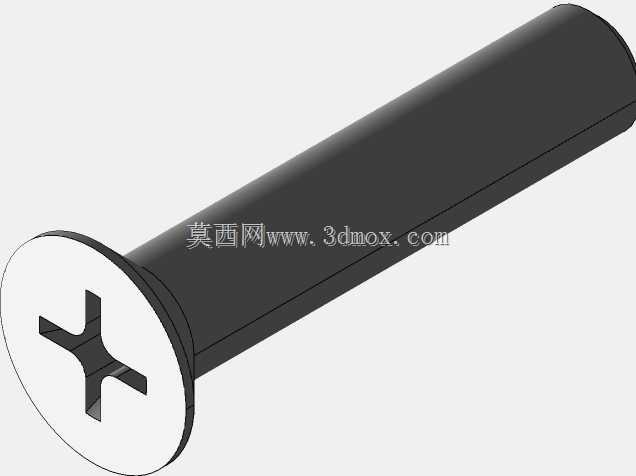

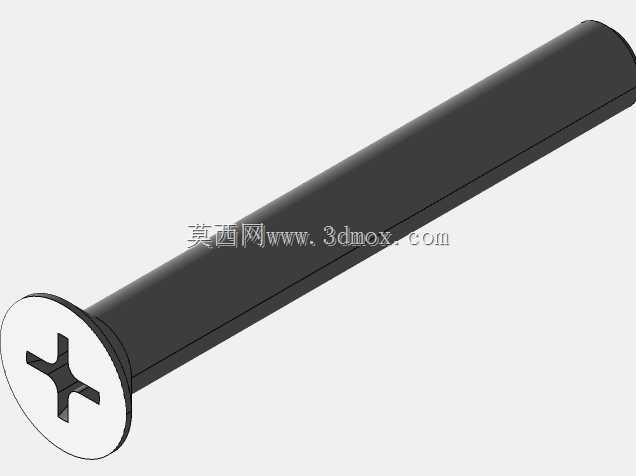

　　这类十字槽沉头平头螺钉是机械装配场景里应用极广的一类紧固件，本次覆盖的长度规格从6mm到60mm，能适配不同厚度的被连接件组合需求。沉头结构的设计核心，是装配完成后螺钉头部可以完全沉入被连接件的沉孔内，保证安装面的平整性，不会出现头部凸起干涉其他零部件运动或者外观面的问题，这一点在仪器仪表、电子设备外壳、薄板类结构的装配中尤为重要，很多需要平整安装面的场景，外露的紧固件头部不仅影响外观，还可能在设备转运、人员操作时造成剐蹭，沉头结构刚好能规避这类问题。十字槽的驱动形式是目前通用化程度最高的槽型之一，对应的十字螺丝刀在各类装配场景、维修场景都极易获取，不需要配备特殊的批头就能完成拧紧和拆卸操作，槽型的受力分布相对均匀，

　　只要批头匹配到位，正常拧紧力矩下很少出现滑牙的情况，适合批量装配的流水线作业场景，不管是手动装配还是电动螺丝刀的自动化装配，都能很好适配。从设计逻辑来看，沉头螺钉的头部锥角是和标准沉孔的锥角完全匹配的，安装时锥面会和被连接件的沉孔锥面紧密贴合，一方面能起到一定的定心作用，保证螺钉安装的同轴度，另一方面锥面的压紧力可以分散到更大的接触面积上，避免薄板类被连接件因为局部压紧力过大出现压痕甚至变形。平头的头部设计，相比 countersunk 角度更大的沉头螺钉，头部的承载面积更大，在一些硬度偏低的被连接件比如铝合金薄板、塑料件上使用时，能降低头部对被连接件表面的压强，减少装配时的压溃风险。长度覆盖6mm到60mm的范围，

　　基本覆盖了从薄板叠装、小型电子模块固定，到中等厚度结构件连接的需求，比如仪器仪表内部的PCB板固定、小型传感器的安装固定、钣金外壳的拼接、非金属结构件的连接等场景，都能找到对应长度的规格适配。安装边界上，使用这类螺钉需要提前在被连接件上加工对应规格的沉头孔，沉孔的直径、深度、锥角都需要和螺钉头部尺寸匹配，才能保证头部完全沉入且贴合紧密；螺纹部分的底孔需要按照M5公制螺纹的标准参数加工，保证螺纹啮合的长度满足受力要求，一般来说钢件连接时螺纹啮合长度不低于螺纹直径的1倍，铝件、塑料件等软质材料连接时，啮合长度需要适当增加，避免螺纹滑牙失效。在实际选型时，需要根据被连接件的总厚度、是否需要经常拆卸、连接的受力大小来选择合适的长度，

　　长度过长会导致螺钉尾部穿出过多干涉内部结构，长度过短则会导致螺纹啮合不足，连接强度不够容易松脱。这类螺钉的应用场景几乎覆盖了所有涉及机械装配的领域，小到消费电子的外壳组装，大到工业设备的钣金护罩安装、仪器仪表的内部结构固定，都能看到这类紧固件的身影，其标准化程度高、互换性强、采购成本低、装配工具通用的特点，让它成为结构设计工程师选型时优先考虑的紧固件类型之一。建模过程中，需要严格遵循公制紧固件的标准参数，保证头部尺寸、槽型尺寸、螺纹参数、各长度规格的尺寸公差都符合通用标准，这样导出的模型才能直接用于装配干涉检查、装配工艺模拟，也能直接导出工程图用于生产加工，不需要额外调整尺寸参数。
