公制十字槽沉头平头M4系列螺钉

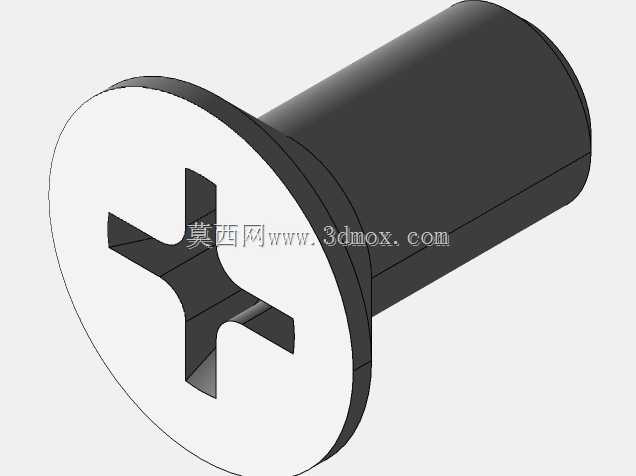

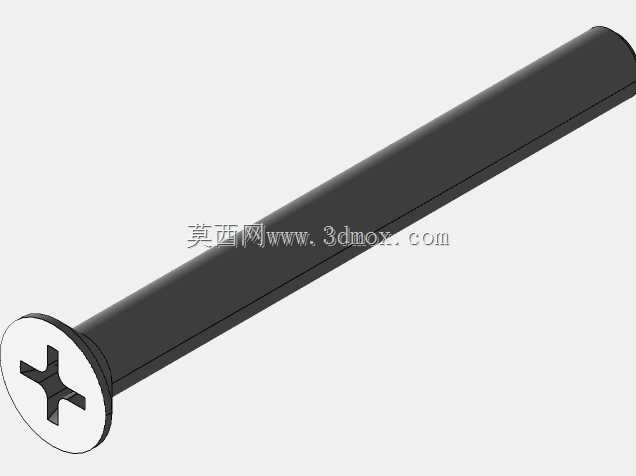

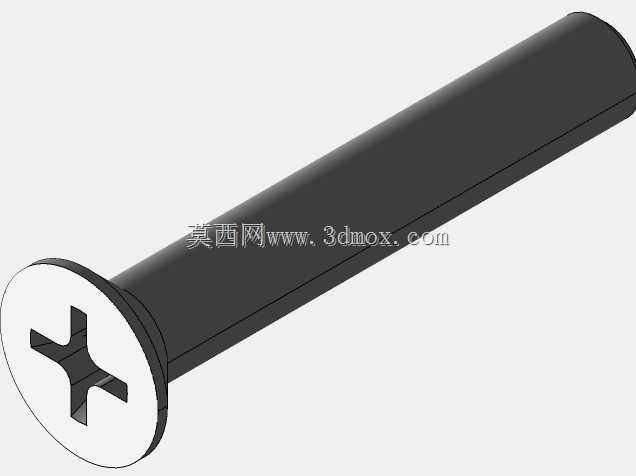

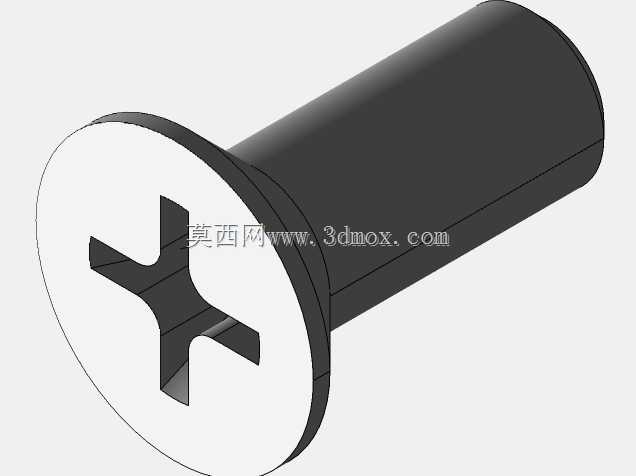

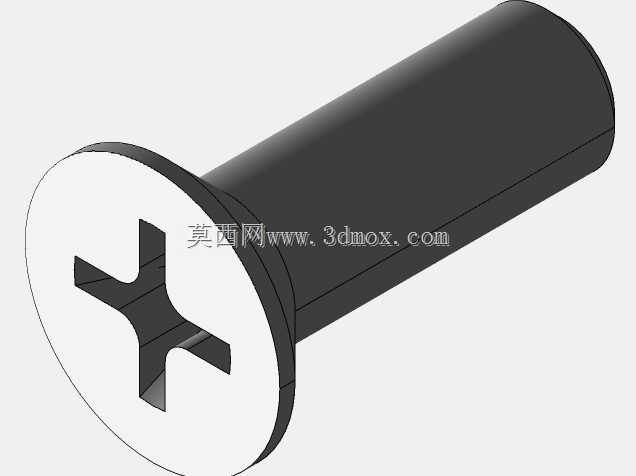

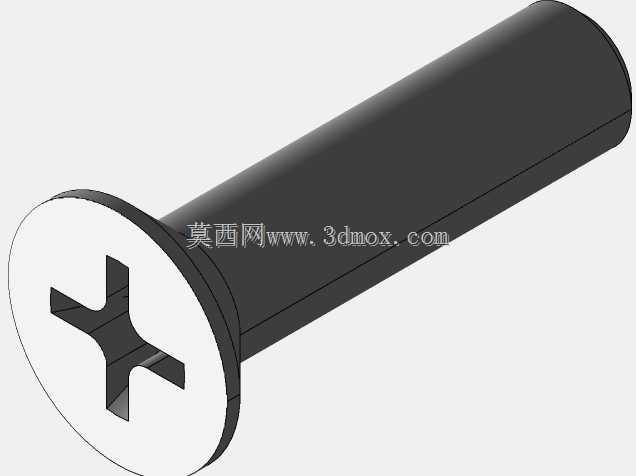

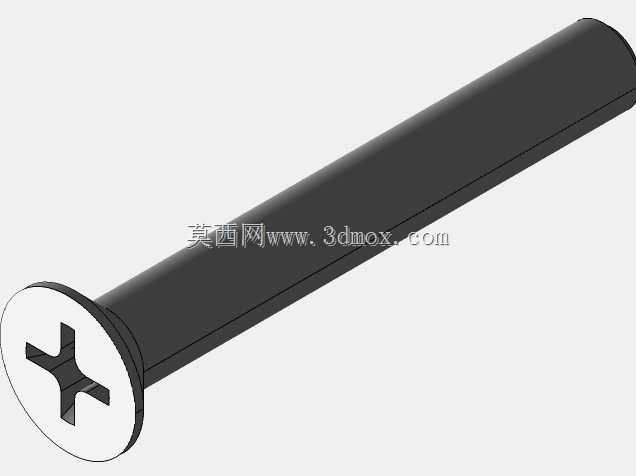

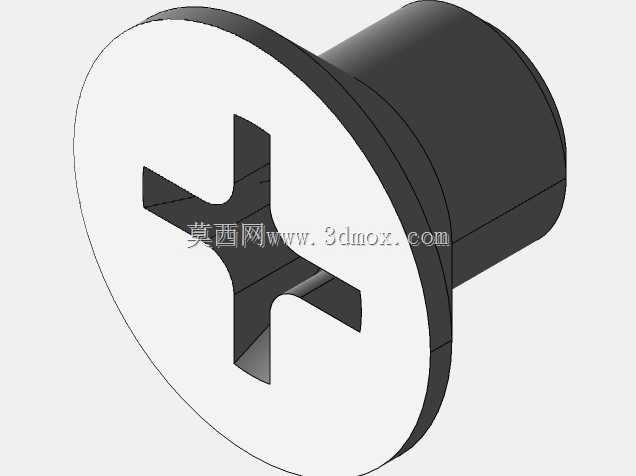

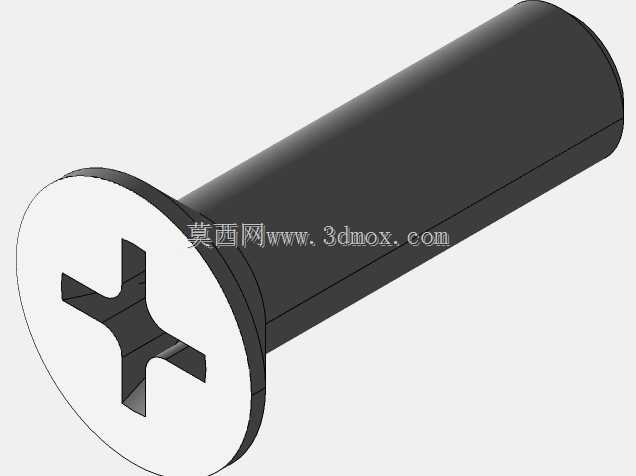

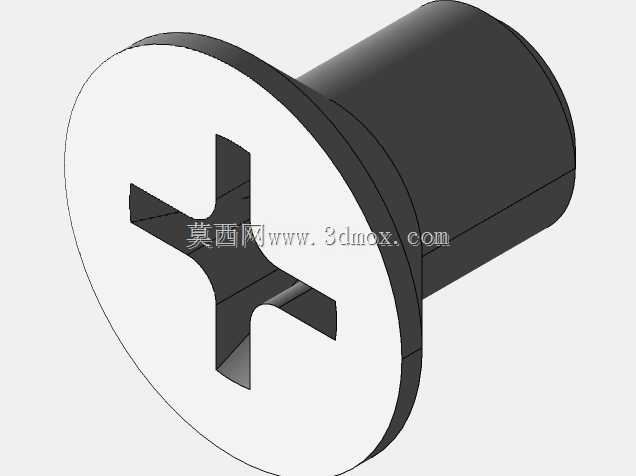

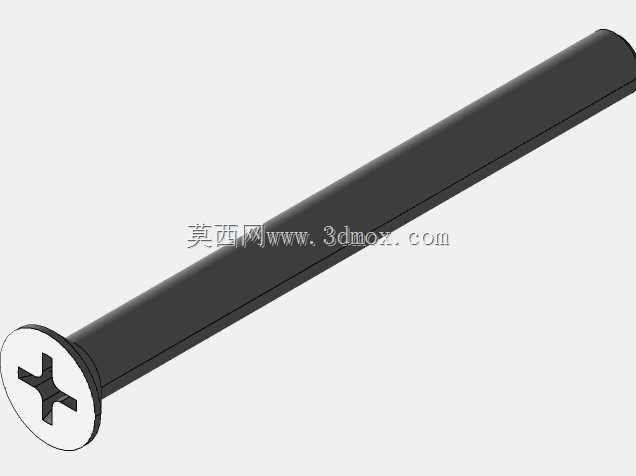

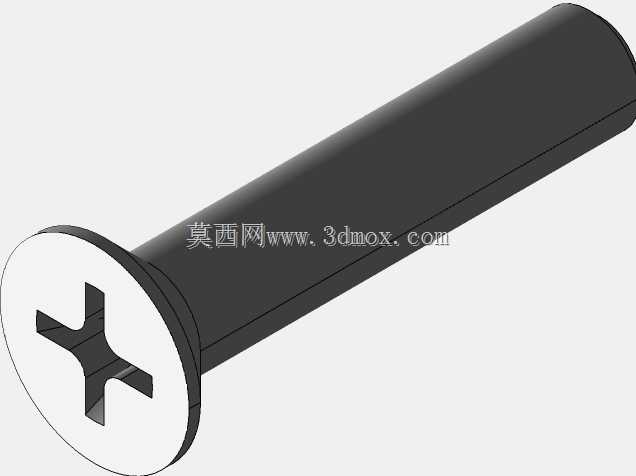

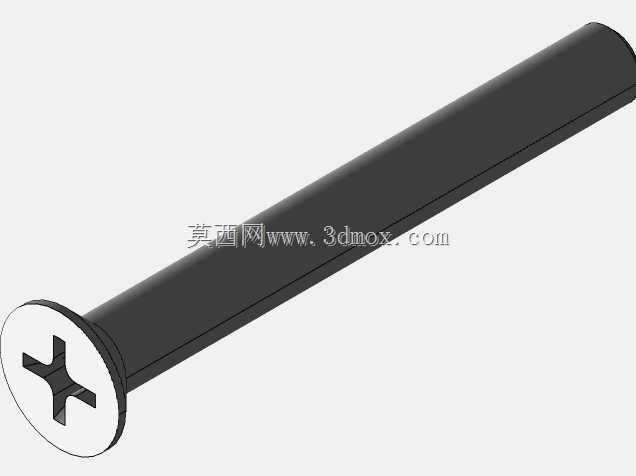

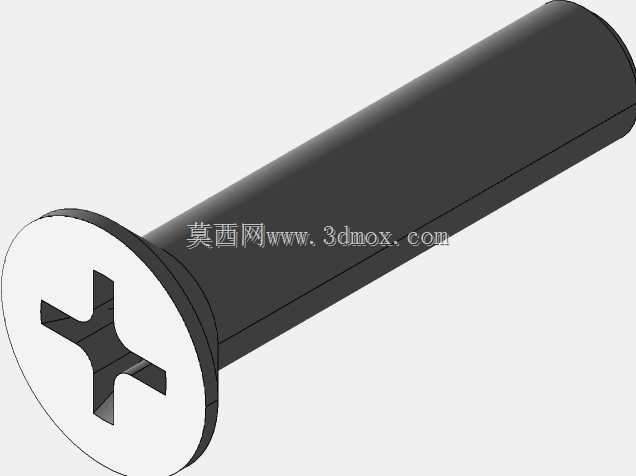

　　在各类精密仪器、传感设备装配场景中，十字槽沉头平头螺钉是应用频次极高的紧固连接件，本次建模覆盖M4规格下5至50mm长度的全系列尺寸，能够适配不同板厚、不同叠层结构的装联需求。从实际装配场景来看，这类沉头螺钉主要用于安装后要求连接件表面平整无凸起的工况，比如传感器外壳的面板固定、仪器仪表的薄型壳体拼接、小型电子设备的内部结构锁附，安装完成后螺钉头部完全沉入预制的沉孔内，不会突出安装面，既能够避免突出结构剐蹭周边走线、运动部件，也能让设备外表面保持整洁流畅，减少积尘死角。

　　从功能特性上看，十字槽的驱动设计相比一字槽拥有更好的对中性，电动螺丝刀、手动十字起子都能快速咬合槽口，装配过程中不容易出现滑牙、起子脱出的问题，能够有效提升批量装配的效率；沉头的锥面结构在锁紧过程中会自动与沉孔的锥面贴合，自带一定的定位纠偏能力，即使安装孔位存在微小的位置偏差，锁紧过程中也能通过锥面的导向作用让被连接件对齐，降低装配对位的难度。平头的端面设计让螺钉头部与被连接件的接触面积更大，锁紧时的压力能够均匀分散在沉孔的支撑面上，不会因为局部压强过大压伤薄型的塑料壳体、铝合金面板这类低强度被连接件，适配更多材质的装联需求。

　　设计这类螺钉模型时，首先要严格遵循公制紧固件的相关尺寸规范，头部的锥角、十字槽的深度与宽度、螺杆的外径公差都要符合通用互换要求，确保模型导出后能够直接用于虚拟装配验证，不需要额外调整尺寸就能匹配标准沉孔、标准起子的模型。建模过程中需要重点关注头部与螺杆衔接处的过渡结构，这个位置是螺钉应力集中的核心区域，实际使用中如果承受交变载荷、冲击载荷，断裂往往出现在这个衔接位置，建模时要还原真实产品的圆角过渡结构，不能做成直角衔接，否则后续做有限元受力分析时会出现应力计算失真的问题，无法给结构选型提供准确参考。

　　针对不同长度的规格，建模时要区分全牙与半牙的适用区间，短尺寸规格采用全螺纹设计，能够适配薄件的直接锁附，不需要额外预留光杆段；长尺寸规格在头部下方设置合适长度的光杆段，锁附时光杆段先穿过上层被连接件的光孔，再拧入下层的螺纹孔，能够让两层被连接件的贴合更紧密，不会因为螺纹的间隙导致装配件出现松动错位。安装边界方面，使用这类螺钉时需要提前在被连接件上预制对应尺寸的沉孔，沉孔的深度要与螺钉头部的厚度匹配，确保锁紧后头部端面与安装面齐平；沉孔的锥角要与螺钉头部的锥角一致，避免出现头部无法贴紧、锁紧后头部倾斜的问题；安装孔的孔径要比螺杆外径大0.1至0.2mm，给装配预留足够的对位公差，同时也要控制孔径不能过大，否则会导致锁紧时螺钉头部下陷、连接强度不足。

　　在传感设备的装配场景中，这类M4规格的沉头螺钉还需要考虑装配后的电磁兼容性，金属材质的螺钉锁紧后能够让上下两层金属壳体形成连续的导电连接，实现设备外壳的等电位连通，减少电磁信号的泄漏与外部干扰的侵入，这时候沉头锥面的贴合度就尤为重要，如果锥面贴合存在间隙，会导致导电连续性变差，影响设备的电磁屏蔽效果，建模时还原锥面的完整配合面，能够在虚拟装配阶段提前验证屏蔽结构的连续性，减少后期实物样机的整改工作量。日常选型时，不同长度的螺钉对应不同的锁紧厚度，5mm长度的规格适合单层薄板与螺母的配合锁附，20mm左右的规格适合多层结构件的拼接，50mm的长规格适合带隔层、衬垫的厚壁结构装联，全系列的模型覆盖能够让结构设计师在选型时直接调用对应长度的模型完成装配，不需要反复调整螺钉长度尺寸，提升整体的设计效率。
