C型带斜舌安装固定钣金支架结构

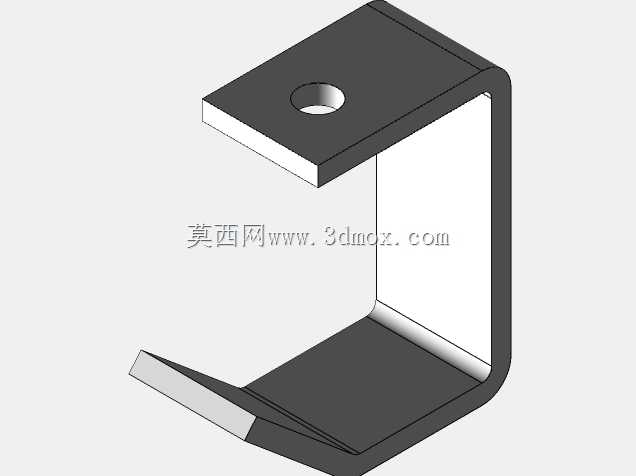

　　这类C型带斜舌的钣金支架，在轻工自动化生产线、小型检测设备的传感器安装工位上十分常见，很多时候用来替代传统的螺栓抱箍固定，能大幅缩短现场装调的耗时。从结构形态来看，主体采用等厚冷轧钢板一体弯折成型，整体呈开口朝侧方的C型轮廓，上翼面开有单个圆形安装过孔，下翼面向开口方向延伸出带倾斜角度的弹性舌片，弯折处均做了适配板材厚度的内R处理，避免冲压弯折时出现应力集中导致的开裂问题。

　　实际应用场景里，这类支架多卡在型材导轨、设备方管框架的边缘，上翼面的过孔用来穿装固定检测元件、小型传感器或者走线卡扣，下翼面的斜舌依靠钣金自身的弹性形变卡入型材的预置槽位或者框架边缘的定位缺口，不需要额外在框架上加工大量螺纹孔，装拆的时候只需要用一字螺丝刀拨开斜舌就能取下支架，调整安装位置时不需要完全拆卸紧固件，适配小批量多品种的产线快速换型需求。

　　设计这类构件的时候，首先要确认适配的安装基体厚度，C型的开口内尺寸要比被卡装的型材壁厚大0.1到0.2毫米，既保证安装时能顺利推入，又不会因为间隙过大出现晃动松脱；斜舌的倾斜角度一般控制在15度到20度之间，角度太大推入时阻力过大容易刮伤型材表面，角度太小则卡紧力不足，设备运行产生振动时容易滑脱。上翼面的安装孔位要和C型的竖直立面保持足够的距离，预留出扳手或者电动螺丝刀的操作空间，避免拧紧紧固件时工具和支架立面发生干涉。

　　从安装边界来看，支架的整体宽度要适配常用的15系列、20系列工业铝型材的槽宽，竖直段的高度不能超过型材安装面的可用宽度，否则支架会突出型材表面，影响外围护板的安装；斜舌的伸出长度要控制在3到5毫米，保证卡入型材槽后有足够的咬合量，同时不会因为伸出过长导致支架推入时斜舌过度形变产生永久塑性变形。板材厚度的选择要匹配承载需求，一般固定小型光电传感器、行程开关这类轻载元件时，选用1.2毫米到1.5毫米厚度的SPCC冷轧板即可，表面做喷塑或者镀锌处理提升防锈能力，如果需要承载较重的元件，则要适当增加板材厚度，同时在弯折处增加压筋提升整体结构刚度。

　　建模过程中要注意钣金工艺的合理性，所有弯折边的止裂槽尺寸要匹配所选板材的厚度，避免弯折时出现材料撕裂；斜舌和下翼面的衔接处要做圆弧过渡，减少应力集中，反复拆装时不容易出现断裂。上翼面的安装孔如果是用来穿装M4或者M5的固定螺栓，孔直径要比螺栓公称直径大0.5毫米，补偿安装时的位置误差，降低装配难度。这类支架不需要额外的焊接工序，所有结构都通过冲压、弯折一道工序成型，量产时加工效率高，单件成本低，非常适合在通用工业设备、非标自动化设备的安装结构中批量使用。在实际选型使用时，还要注意支架的安装方向，斜舌的朝向要顺着设备振动的方向，避免长期振动下斜舌被反向推开导致支架脱落，必要时可以在上翼面和型材接触面之间贴一层薄的橡胶垫，既可以增加摩擦力提升固定可靠性，也能避免钣金和型材表面硬接触刮伤型材的阳极氧化层。
