外齿型锯齿防松垫圈结构设计

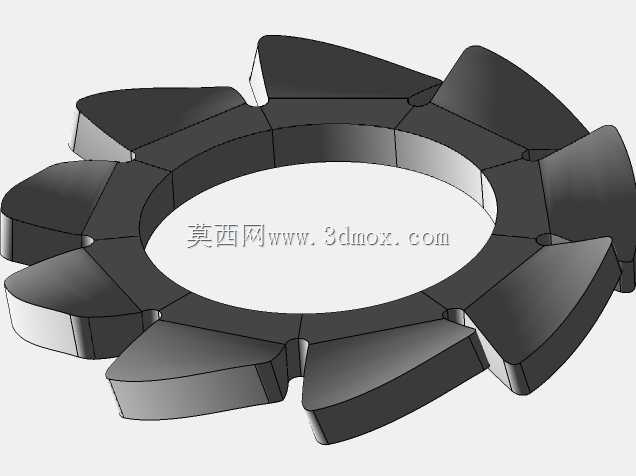

　　在各类存在振动、交变载荷的机械连接场景中，普通平垫圈配合螺纹连接的方式很容易出现预紧力衰减、螺纹副松脱的问题，小到民用机电设备的内部组件固定，大到工程机械、轨道交通装备的受力连接节点，螺纹松脱都可能引发设备异响、部件移位甚至功能性故障，外齿型锯齿锁紧垫圈就是针对这类痛点开发的专用防松紧固件。这类垫圈的核心作用是在螺纹副拧紧过程中，通过自身结构的咬合特性，在连接面之间建立持续的摩擦阻力与机械嵌合作用，抵消振动工况下螺纹副之间的相对转动趋势，不需要额外增加防松胶、开口销等辅助防松结构，就能在反复受载的工况下长期维持连接副的预紧力稳定性。从结构设计逻辑来看，这款外齿锯齿垫圈采用了环形基体加周向外置锯齿的布局，内圈为光滑的通孔结构，

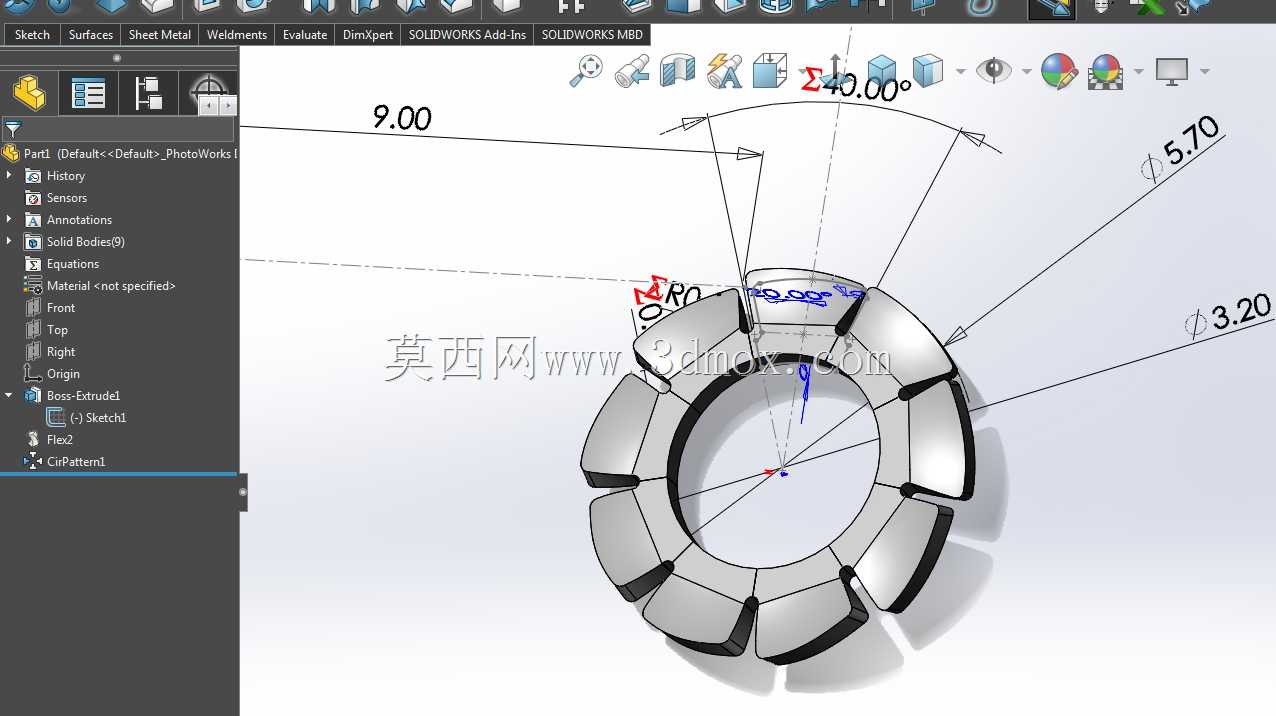

　　能够适配对应规格的螺栓穿过，周向均匀分布的外齿在垫圈受压时会产生微量的弹性变形，每个齿的齿尖角度经过反复校核，既保证齿尖能够嵌入被连接件的接触面形成机械咬合，又不会因为齿形过尖导致接触面压溃损伤，也不会因为齿形过钝失去嵌合防松的效果。齿与齿之间的开槽设计让垫圈整体具备合适的径向弹性，在螺栓拧紧的过程中，垫圈受压后各齿能够自适应贴合存在微小平面度误差的被连接表面，避免因为局部接触不实导致的预紧力分布不均。从尺寸边界来看，这款垫圈的内孔适配直径5.7mm的螺栓规格，整体外径控制在9mm左右，齿部的倾斜角度设置为40度，这个角度参数是经过多轮防松性能测试确定的：角度过小会导致齿部咬合深度不足，防松效果打折扣；

　　角度过大则会在拧紧过程中产生过大的径向分力，容易导致齿部过度变形甚至断裂，同时也会增加螺栓拧紧时的扭矩损耗。安装使用时，需要注意将带锯齿的一侧贴合被连接件的表面，另一侧与螺栓头或者螺母的承压面接触，拧紧过程中要按照对应螺栓规格的推荐扭矩施加预紧力，避免扭矩过大导致垫圈齿部被压平失去弹性，也不能扭矩过小导致垫圈没有充分受压变形，无法建立足够的咬合摩擦力。和内齿锁紧垫圈相比，外齿结构的垫圈齿部接触半径更大，相同预紧力下能够提供更大的防松摩擦扭矩，更适合用在螺栓头或者螺母承压面尺寸较大的连接场景，同时外齿结构在拧紧过程中不会和螺栓螺纹部分产生干涉，适配的螺栓公差范围更宽，在一些经常需要拆装维护的连接节点，

　　这类外齿锯齿垫圈的重复使用性能也优于一次性的防松垫片，只要齿部没有出现明显的压平、断裂变形，多次拆装后依然能够维持稳定的防松性能。在实际选型过程中，除了匹配螺栓的公称直径，还要注意被连接件的表面硬度，如果被连接件是硬度较低的铝合金、工程塑料材质，需要适当降低拧紧扭矩，避免齿部过度嵌入基材导致连接面损伤；如果被连接件是淬火钢等高硬度材质，则要确认垫圈自身的硬度达标，保证齿部能够在接触面形成足够的嵌合深度，避免出现打滑失效的问题。这类垫圈广泛应用在电机装配、汽车零部件连接、自动化设备机架固定、风电装备内部组件连接等各类存在持续振动的工况中，相比其他防松方案，它的结构体积小，不需要改变原有连接副的尺寸设计，安装方式和普通平垫圈完全一致，不需要额外的安装工序，能够在不提升装配复杂度的前提下，大幅提升螺纹连接的防松可靠性，降低设备运维过程中紧固件复紧的工作量，减少因为螺纹松脱引发的设备故障概率。建模过程中需要重点控制周向齿形的等分精度，保证每个齿的角度、高度偏差控制在合理范围内，避免因为齿形分布不均导致拧紧后垫圈受力偏载，出现局部齿部提前失效的问题；同时要控制垫圈的厚度公差，厚度过大会导致连接副的夹紧行程不足，厚度过小则会导致弹性变形量不够，无法提供持续的张紧力抵消螺纹副的松动趋势。
