截断式钣金圆锥体结构设计方案

　　截头钣金圆锥是工业领域应用极广的薄壁回转构件，这类构件常作为变径过渡段出现在粉体输送管路、通风除尘系统、散料卸料斗、小型常压容器的进出料端，也可作为异形防护罩、导流罩的主体结构，在粮食加工、建材输送、环保除尘、轻工包装等生产场景中承担物料导流、气流整流、设备防护的核心作用。不同于等径圆筒结构，截头圆锥的两端直径存在差值，壁面沿轴向存在连续的锥度变化，这一特性让它可以顺畅连接不同通径的管路或设备接口，避免物料输送过程中出现卡滞、积料问题，同时在气流输送场景下能平缓改变通流面积，降低局部压损，减少气流紊流带来的能耗与噪音。

　　在实际工程应用中，这类钣金锥件的设计首先要匹配两端对接接口的安装边界，需要先明确两端连接法兰的直径、端面的平面度要求，以及锥段的轴向安装长度，确认锥面的倾斜角度不会和周边相邻构件产生运动干涉或安装间隙不足的问题。比如在除尘系统的变径管设计中，锥角通常控制在合理区间，避免锥度过大导致粉尘在锥壁沉积，长期积料引发管路堵塞；而作为设备防护罩使用时，锥角则需要根据被防护部件的外形轮廓调整，保证罩体和内部转动部件之间留有足够的安全间隙，同时兼顾外观的流畅性。

　　这类构件的成型核心在于展开料的精准计算，钣金加工无法直接通过整板弯折得到锥面，必须先通过几何计算得到锥面展开后的扇形坯料轮廓，再通过数控切割下料，之后借助卷板机逐段辊压成型，最后对拼接焊缝进行焊接、打磨处理。设计过程中需要提前预留焊接收缩余量与板材折弯的回弹量，不同厚度的板材回弹系数存在差异，比如常用的1-3mm冷轧钢板，卷制锥面时的回弹量会随锥角减小而增大，需要在展开计算时对扇形半径做微量补偿，避免卷制完成后两端对接尺寸出现偏差，无法和配套法兰顺利装配。

　　从结构强度角度考虑，薄壁钣金锥在承受轴向载荷或内部微压时，应力会沿锥面母线方向传递，设计时如果锥段长度较长，还需要在锥面合适位置增设环形加强筋，避免板材厚度不足导致锥面出现失稳变形。比如作为储料仓下部落料斗使用时，物料的长期冲刷会对锥壁产生持续的磨损与侧压力，除了选择耐磨性能更好的板材外，还可以在锥壁易磨损区域增设衬板安装位，在不整体更换锥段的前提下完成易损部位的维护更换。

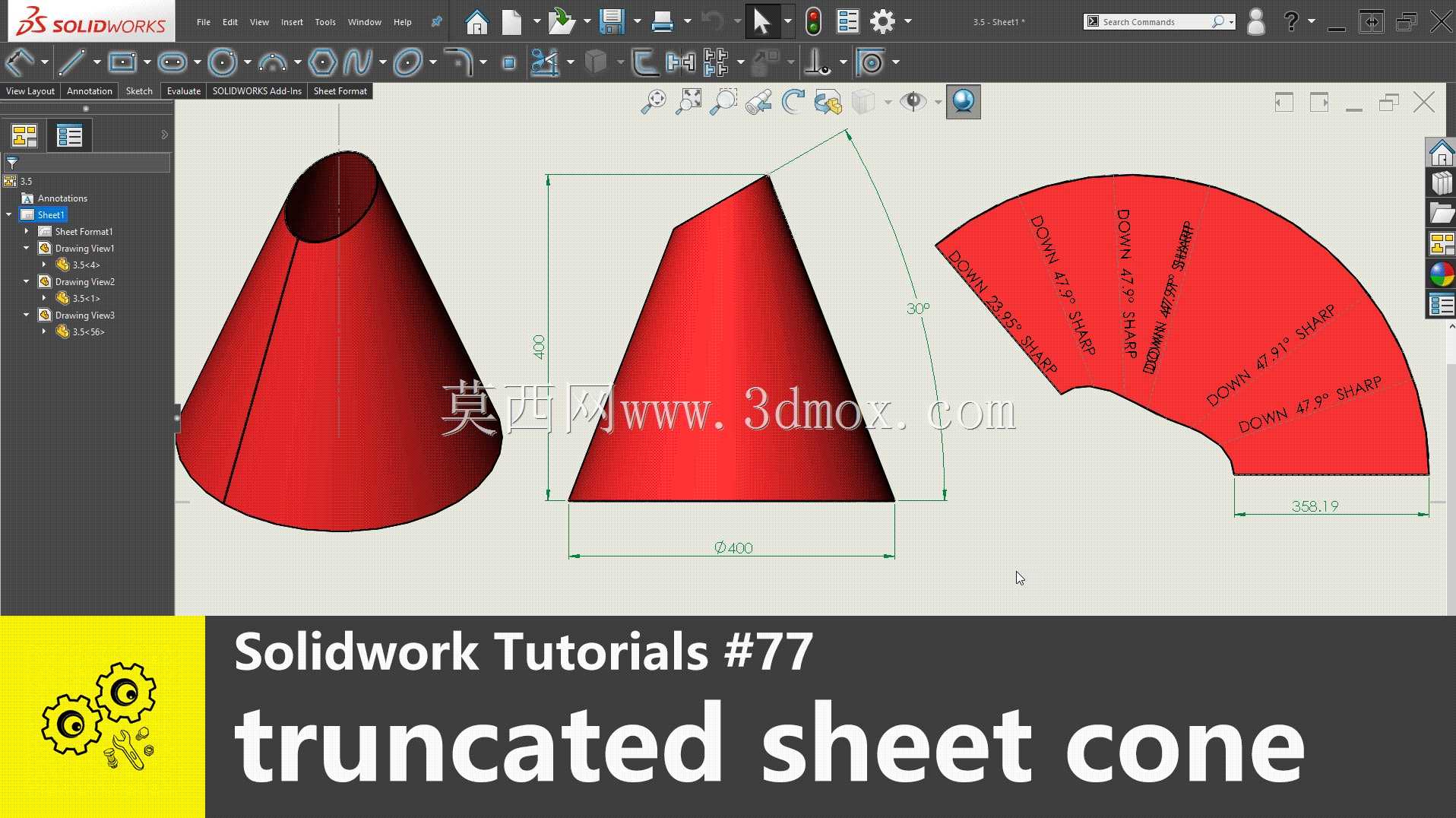

　　建模过程中需要同步验证展开料的轮廓精度，通过三维软件的钣金模块将成型后的锥面展平为平板坯料，核对展开后扇形的大端弧长、小端弧长是否和两端接口的周长匹配，同时要考虑板材厚度带来的中性层偏移问题，不能直接按照锥面的理论外径计算展开尺寸，否则卷制完成后会出现接口错边、端面圆度超差的问题。对于需要和其他部件做螺栓连接的锥段，还要在展开状态下提前标注法兰安装孔的位置，避免成型后再进行孔位加工带来的定位误差，降低后续装配的难度。

　　实际生产中，这类截头钣金锥的拼接焊缝通常设置在锥面的母线位置，焊缝要打磨至和母材齐平，避免在物料输送场景下焊缝凸起导致物料挂壁；如果用于食品、医药相关的输送场景，还要对内焊缝做抛光处理，满足卫生级要求。安装时需要保证锥段两端的端面和自身轴线垂直，否则对接后会出现管路偏斜，连接法兰处出现密封不严漏料、漏风的问题。
