SolidWorks钣金截断斜圆锥制作实例

　　在通风除尘、物料输送管路系统中，截断斜圆锥是十分常见的变径导流构件，不同于正圆锥的对称结构，这类斜置截断的锥面构件两端截面圆心不在同一垂线上，多用于不同轴线、不同口径管路的过渡连接，能有效降低管路变向、变径过程中的风阻与物料淤积风险，在粮食输送、除尘通风、粉体输送管路中应用广泛。实际工程应用中，这类构件多采用薄钢板折弯焊接成型，因此钣金展开的精度直接决定了后续下料、卷制、拼焊的成品精度，若展开轮廓计算偏差过大，会导致拼焊时接口错位、锥面扭曲，直接影响管路的密封性能与导流效果。

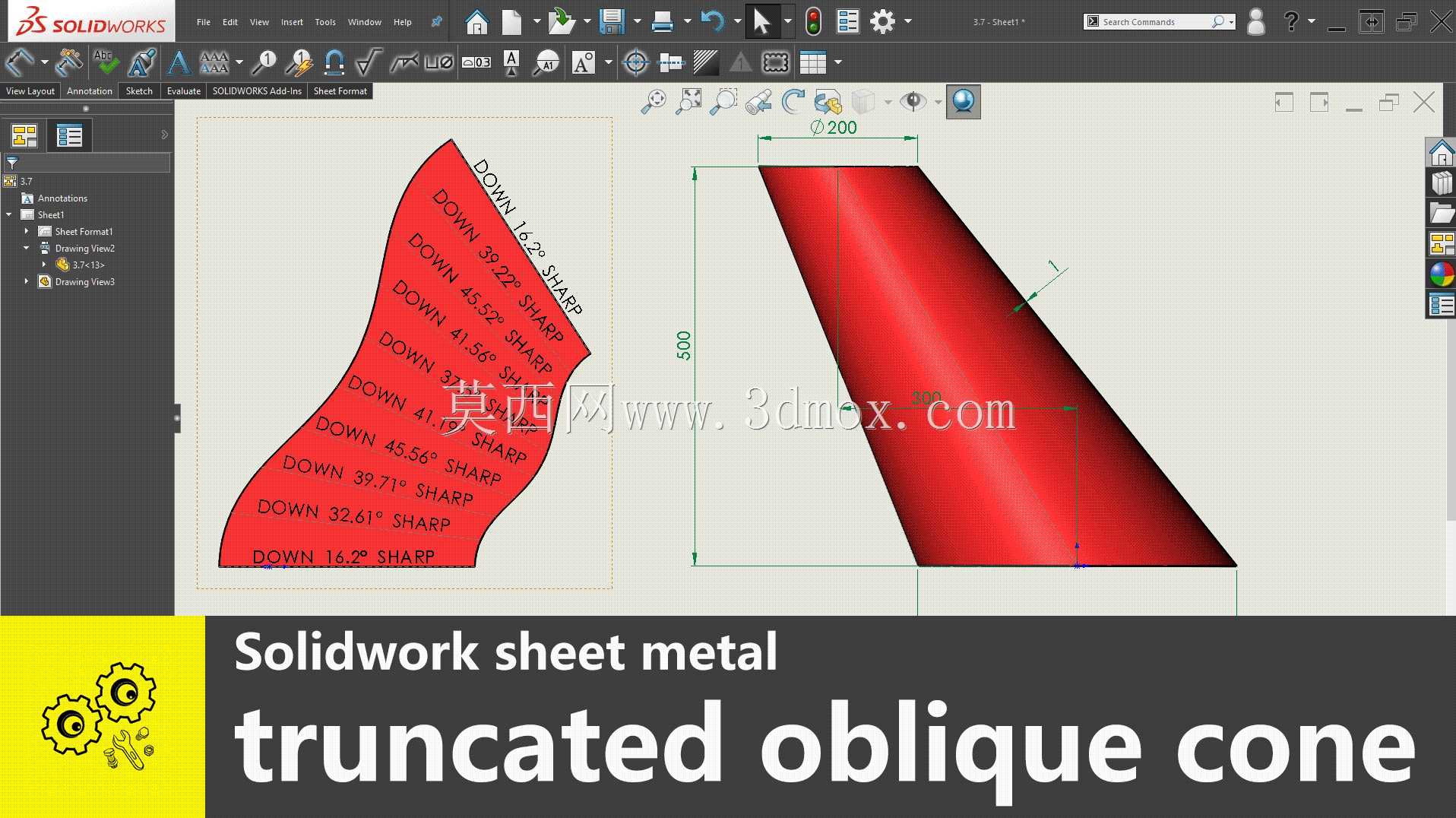

　　从设计逻辑来看，这类截断斜圆锥的建模核心是先确定上下两端的截面边界：上端为直径200mm的正圆形截面，下端为斜切后的椭圆类截交轮廓，锥面总高度控制在500mm，锥面母线与上下端面的夹角根据管路对接的轴线偏移量确定，建模过程中需要先构建完整斜圆锥面，再通过两个平行于安装基准面的截断面对锥面进行裁切，得到目标段的锥面实体。钣金模块下的处理需要先将裁切后的锥面转换为可展开的钣金件，这一步需要注意释放槽的预留位置，由于斜圆锥面的母线长度沿周向是连续变化的，卷制过程中不同位置的弯曲应力分布不均，若释放槽位置设置不合理，卷制时会出现局部应力集中导致板材撕裂，尤其是薄钢板加工时，这类问题出现的概率更高。

　　从安装边界来看，上端200mm直径的接口可直接匹配同口径的圆形法兰或直段管路，下端斜切后的截交轮廓需要与对接端的管路截面完全贴合，建模时需要提前校核对接端面的轮廓度误差，确保拼焊后接口处无台阶、无错位，避免物料输送时在台阶处残留堆积。实际加工下料时，展开后的平板轮廓周向标注了不同角度位置的母线长度与折弯角度，加工人员可根据标注的尺寸逐段压型卷制，相比传统的手工放样计算，通过三维软件直接生成的展开轮廓能有效降低放样误差，减少后续校形的工作量。

　　这类斜锥构件在设计时还需要考虑板材厚度对展开尺寸的影响，由于钣金折弯过程中存在中性层偏移，不同厚度的板材展开时需要对应调整折弯补偿值，若忽略厚度补偿，卷制后的端口尺寸会出现偏差，导致法兰安装时螺栓孔对位不准。在管路系统布置时，这类截断斜锥的安装角度需要根据整体管路的走向调整，建模时可通过参数化驱动调整上下端面的偏移距离与截断角度，快速适配不同的管路布置需求，无需重新进行复杂的放样计算，能大幅提升异形管路构件的设计效率。实际生产中，这类构件的焊接多采用氩弧焊连续焊，焊接后需要对焊缝进行打磨处理，避免焊缝处的凸起影响物料流通，对于输送磨损性较强的粉体物料的管路，还可在锥面内壁增加耐磨衬层，延长构件的使用寿命。
