带安装基座的重载沟槽导向滚轮结构

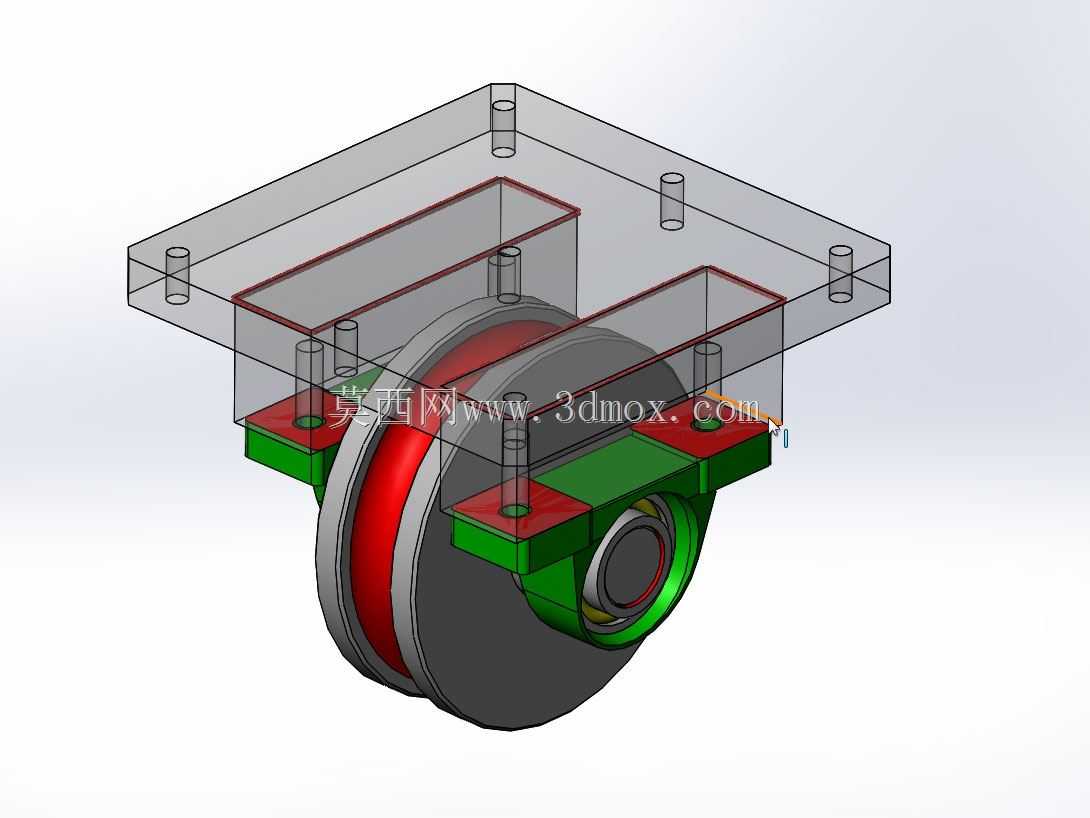

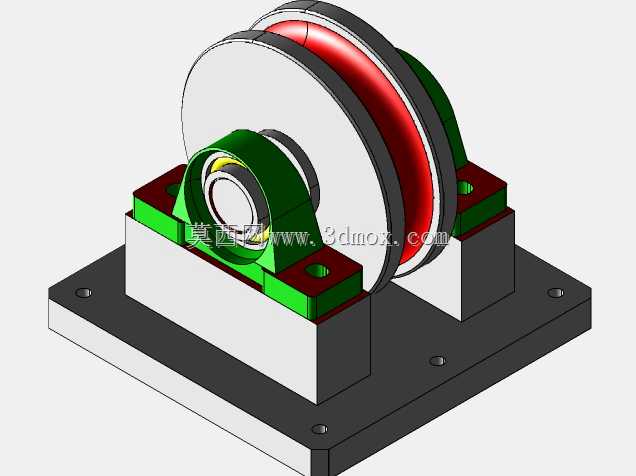

　　这款带安装基座的沟槽滚轮，常被用在自动化生产线的轨道导向工位、仓储重型移载设备的行走端、以及各类需要沿固定轨迹做直线往复运动的工装台车上，区别于普通平滚轮，其轮面开设的适配沟槽可以卡入配套的凸轨，从结构上避免运行过程中出现侧偏、脱轨的问题，在有侧向载荷的工位上适配性远高于普通平面滚轮。从结构设计逻辑来看，整个组件采用分体式装配思路，上部的安装基座做了方形法兰式结构，法兰面上均匀分布6个贯通的安装沉孔，安装时可以直接通过螺栓将整个滚轮组件固定在设备的底部安装面，不需要额外做焊接或者复杂的适配支架，安装基准面做了整面铣平处理，能保证装配后滚轮的垂直度误差控制在合理范围内，避免轮体偏磨。基座下部的轮体支撑座采用双侧支撑结构，

　　相比单侧悬臂的滚轮支撑结构，双侧支撑可以承受更大的径向载荷，轮轴贯穿两侧支撑座，内部集成了滚动轴承，轮体转动时的摩擦阻力更小，长时间运行也不会出现轴部晃动的问题。轮体本身采用复合结构设计，外层的接触层做了环形沟槽，沟槽的弧度做了圆角过渡，不会和轨道接触时出现应力集中割伤轨面的问题，轮体的核心承载部分采用刚性结构，保证重载下不会出现形变，外层接触部分可以根据使用场景更换不同材质，比如在需要静音的车间环境可以换成聚氨酯包覆层，在高温工况下可以换成金属轮面。设计过程中特意控制了安装边界尺寸，上部安装法兰的长宽尺寸适配常规的工业铝型材端面安装孔位，不需要额外加工转接板就能直接装配在40系列、50系列的重型铝型材框架上，

　　整体组件的高度方向做了紧凑化处理，不会过多占用设备底部的安装空间，对于一些底部空间局促的移载设备来说，适配性更强。实际使用时，这类沟槽滚轮的单组承载能力可以覆盖从轻载工装到重型移载台的需求，多组滚轮搭配使用时，可以沿预设的轨道实现平稳的直线运动，沟槽和凸轨的配合间隙控制在合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大出现运行晃动，在一些需要精准对位的移载工位，比如自动化立体库的穿梭车、生产线的移载小车上，这种结构的滚轮相比普通平轮加侧向导轮的组合，零件数量更少，装配难度更低，后期维护也更方便，只需要定期检查轴承的润滑状态以及轮面的磨损情况即可，不需要频繁调整侧向导轮的间隙。在建模过程中，

　　所有的装配配合都按照实际生产的公差要求做了预留，安装孔的位置、轮轴的配合尺寸、轴承的安装位都符合通用机械设计的标准公差，结构工程师拿到模型后可以直接根据自身的设备载荷需求调整轮体宽度、沟槽尺寸以及安装法兰的孔位，不需要重新搭建整体结构框架，能大幅缩短设计周期。
