MKS TS35 V2.0触控显示操作模组结构

　　这款触控显示操作模组，是桌面级FDM 3D打印设备的核心人机交互载体，日常作业中，操作人员所有的参数调整、指令下发、状态查看都要通过这块模组完成，从开机后的设备自检状态读取，到打印前的耗材温度、平台调平参数设置，再到打印过程中的进度监控、中途暂停、参数微调，甚至是打印完成后的作业记录调取，都离不开这套交互硬件的支撑。除了常规3D打印设备场景，这套模组也可适配小型数控雕刻设备、桌面级点胶机等需要简易人机交互的小型自动化终端，只要主控端预留对应SPI显示通讯接口、编码器信号采集引脚，就能通过固件适配完成功能移植，不需要额外重新开发交互硬件，能大幅缩短小型非标控制终端的开发周期。从功能配置上看，模组整合了3.

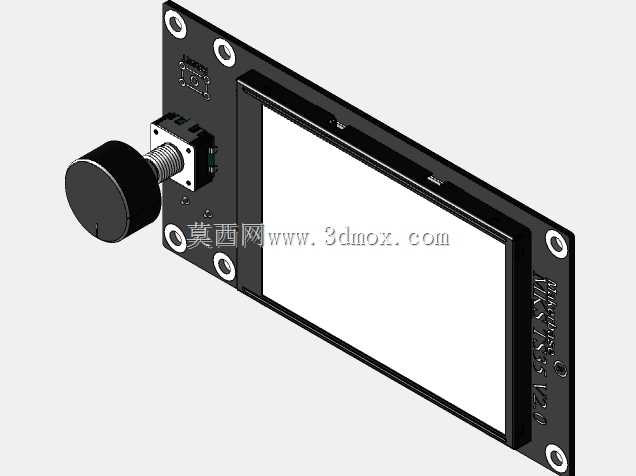

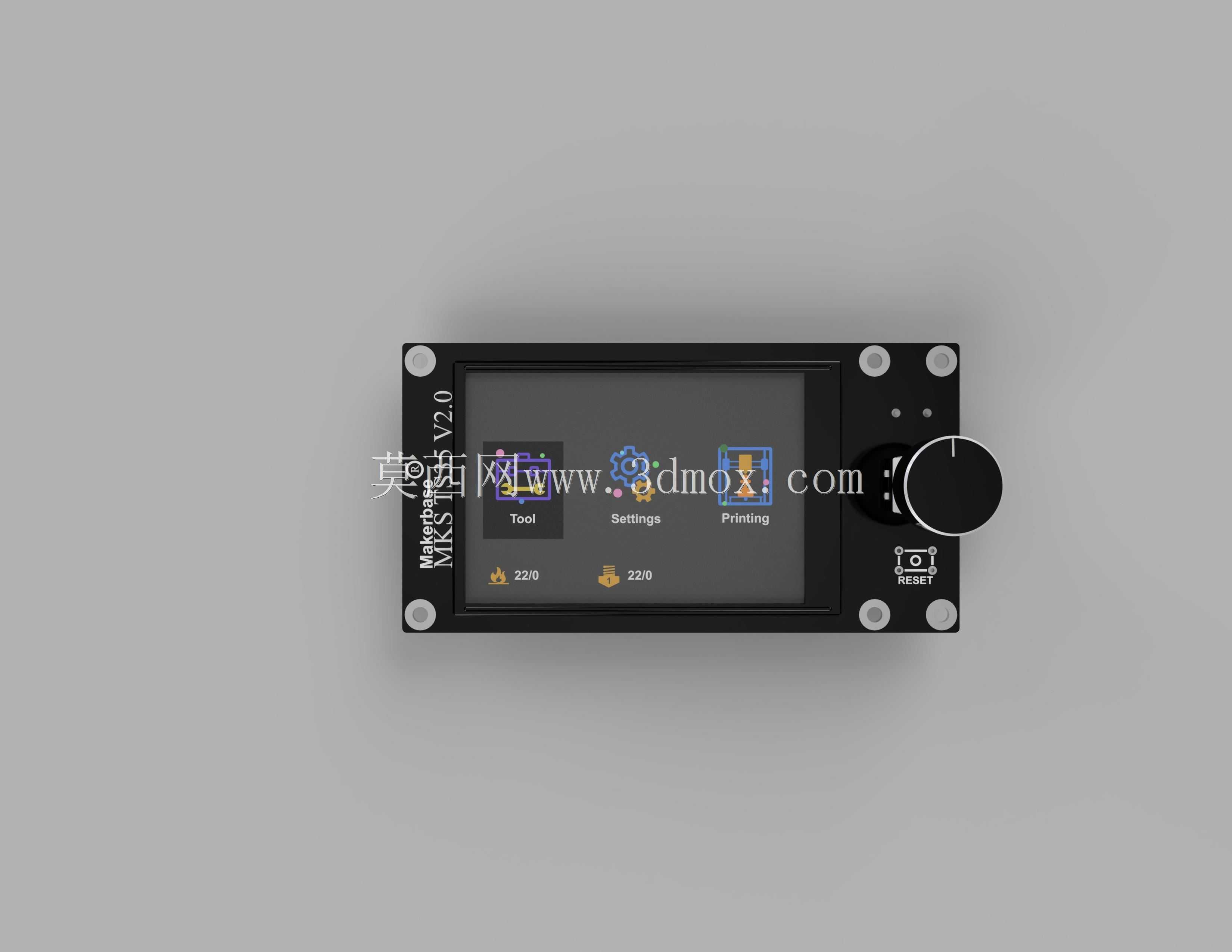

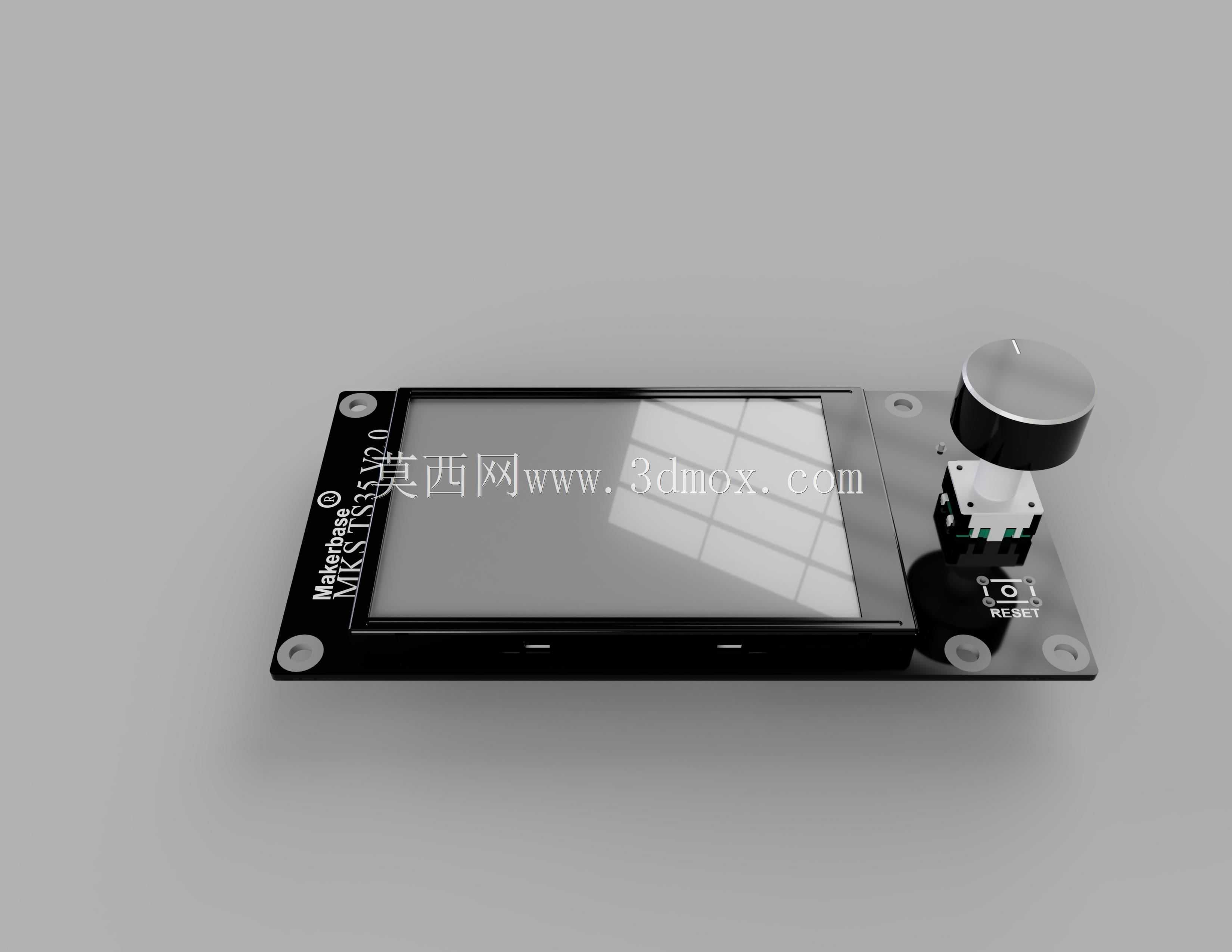

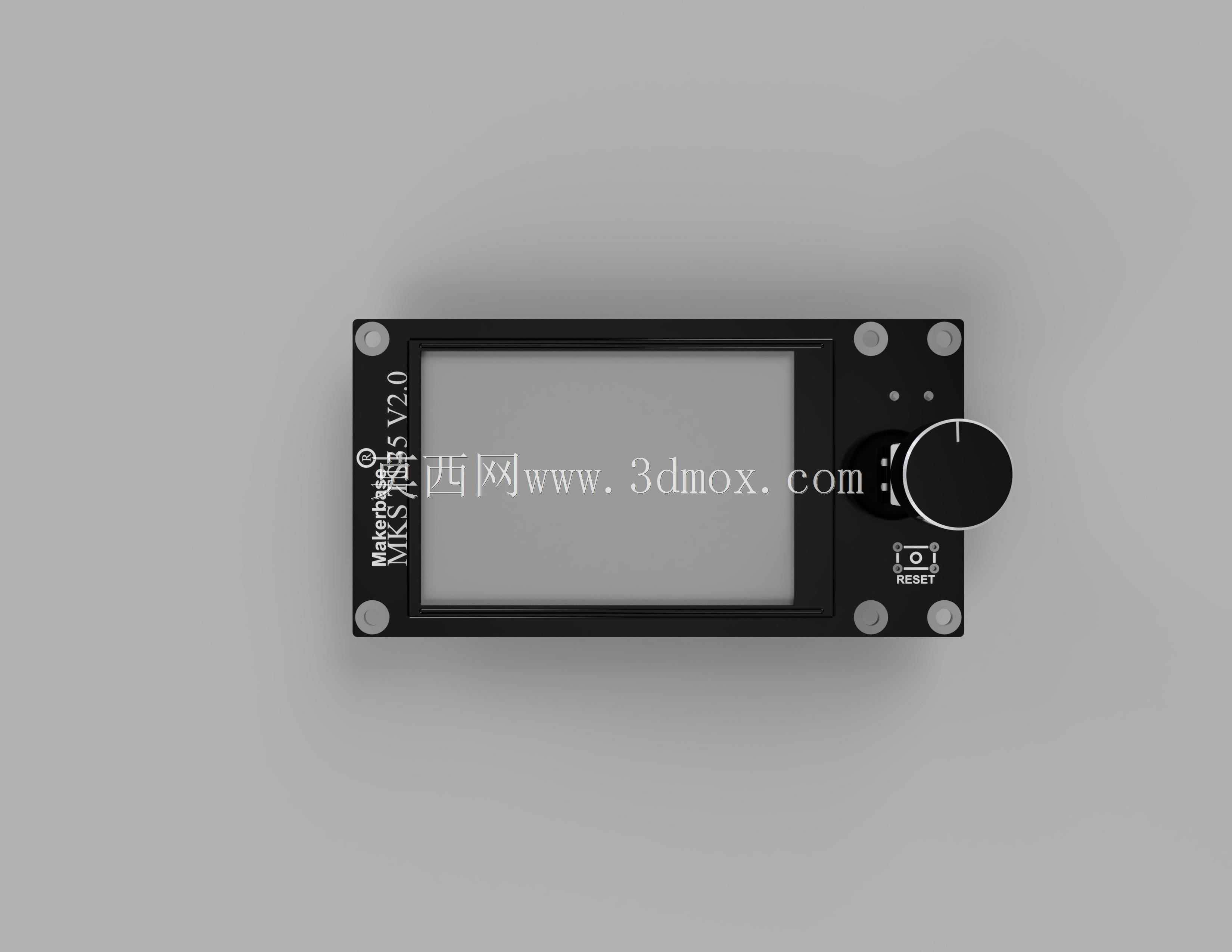

　　5英寸电阻式触控显示屏与旋转编码旋钮两套交互输入单元，触控屏负责可视化的参数输入、选项点选，适合快速跳转功能菜单、输入数值类参数；侧边的旋转编码旋钮带按压确认功能，在戴手套操作、或者触控屏沾有少量耗材碎屑导致触控灵敏度下降的场景下，依然可以通过旋钮完成菜单滚动、参数微调、选项确认的操作，两套输入方式互为备份，能适配车间复杂操作环境下的不同使用需求，旋钮旁还集成了独立的复位按键，遇到设备固件跑飞、操作无响应的情况，可以直接通过该按键触发主控复位，不需要拆开设备外壳找主板复位键。结构设计层面，整个模组采用一体化PCB载板设计，显示面板、编码旋钮、复位按键都直接焊接在同一块FR4基材的PCB板上，没有额外的飞线或者转接结构，

　　能减少装配环节的接线工作量，也降低了使用过程中接线松动导致的接触故障概率。PCB板四个角预留了标准M3螺丝安装孔，安装孔位的间距按照通用小型设备面板的安装规范设计，既可以通过铜柱直接固定在设备的塑料外壳内侧，让显示面与外壳面板的开窗对齐，也可以搭配3D打印的外置安装支架，固定在设备框架的铝型材上，满足不同设备的改装需求。显示区域的表面覆盖了一层透明防护层，能避免日常操作中指甲、工具刮花显示面板，也能阻挡少量打印过程中飘散的PLA、ABS耗材碎屑附着在液晶层表面，日常清洁只需要用无尘布擦拭表面即可，不需要担心液体渗入屏幕内部损坏电路。安装边界方面，整个模组的PCB板轮廓为规整矩形，厚度控制在12mm以内，

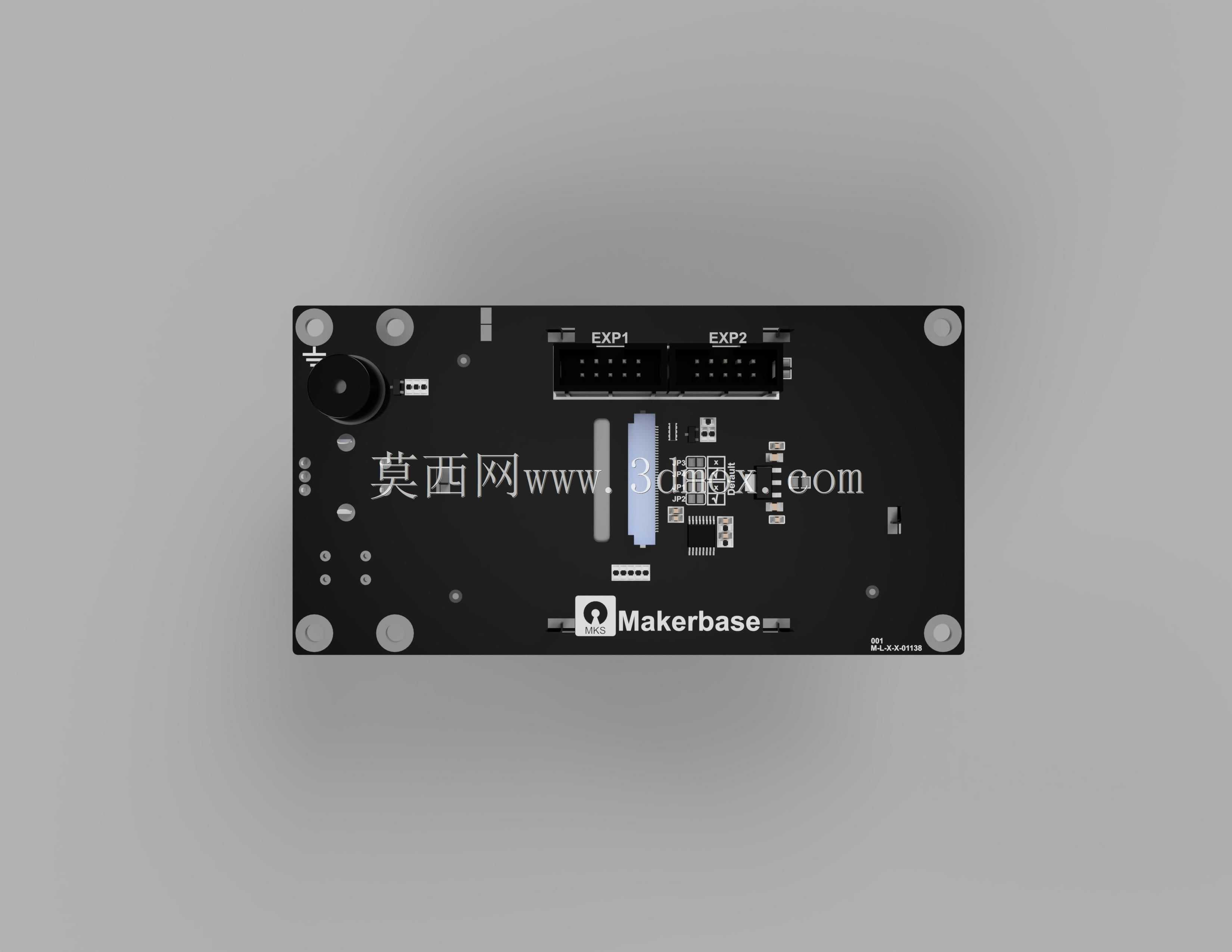

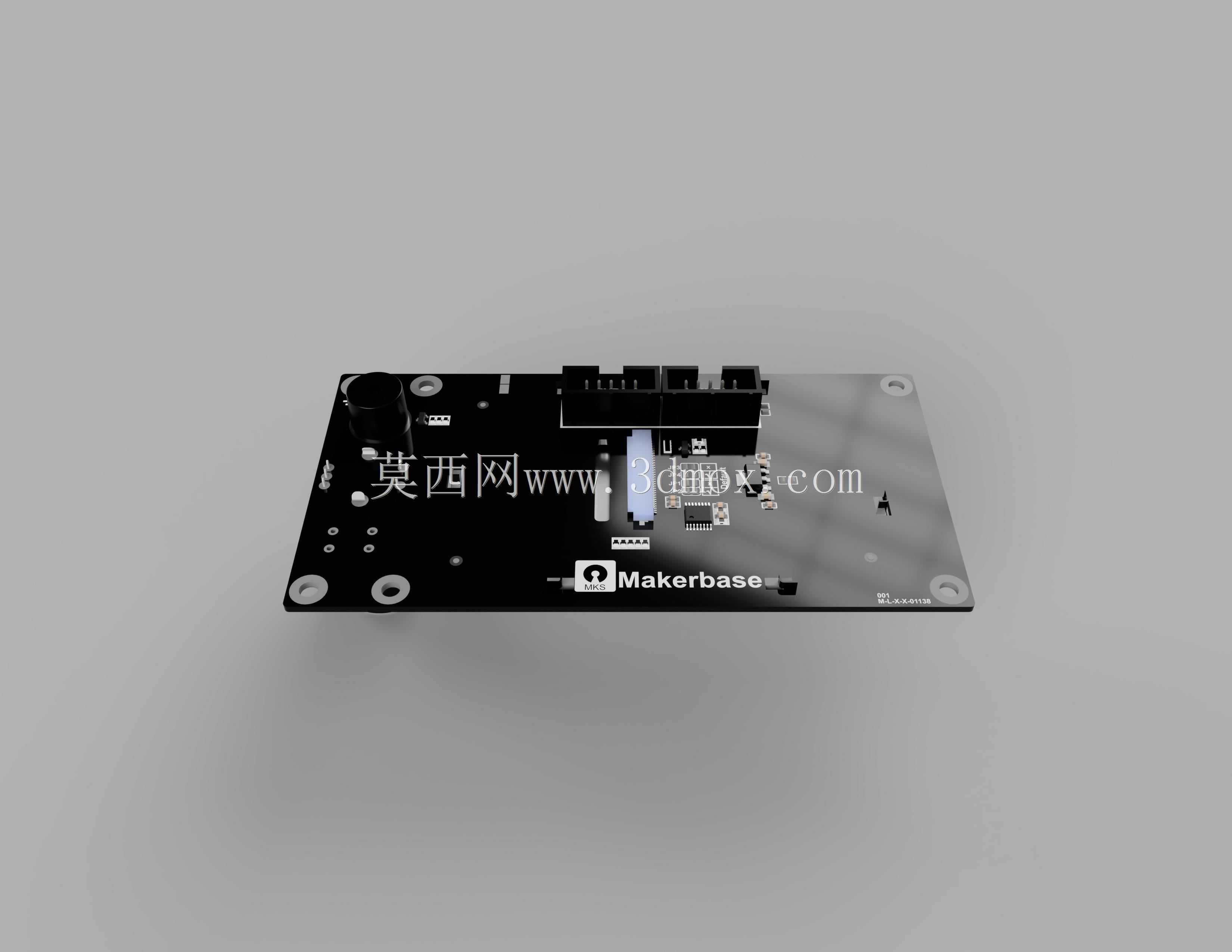

　　其中显示区域占了PCB板近七成的面积，旋钮组件突出PCB板面的高度为18mm，设计外壳安装开窗的时候，除了要预留对应显示区域的矩形开窗，还要在旋钮对应位置预留直径10mm的圆形过孔，复位按键位置预留直径3mm的操作孔即可，不需要额外预留更大的避让空间。PCB板的接插件布置在板卡的下边缘，采用卧式针座接口，接线后线材会顺着板卡平行方向引出，不会额外增加板卡厚度方向的安装空间，就算是内部空间比较紧凑的小型桌面设备，也能顺利完成装配，不会出现线材挤压屏幕或者其他内部组件的情况。建模过程中，对所有的安装孔位、接插件位置、突出部件的高度都做了1:1的还原，旋钮的旋转行程、按压行程也按照实际元件的参数做了对应结构预留，不管是用来做设备外壳的结构适配设计，还是做整套设备的装配干涉检查，都能直接调用这个模型完成虚拟装配验证，不需要再手动测量实物尺寸，能减少结构设计阶段的实物打样次数，缩短产品开发的迭代周期。实际装配测试中，这套模组的安装公差控制在±0.1mm以内，和标准的3D打印设备外壳面板装配时，不会出现显示区域偏移、旋钮卡滞的问题，接插件的位置和主板对应接口的位置匹配度高，接线后线材的弯曲半径符合常规电子线材的使用寿命要求，不会出现线材过度弯折导致的内部铜芯断裂问题。
