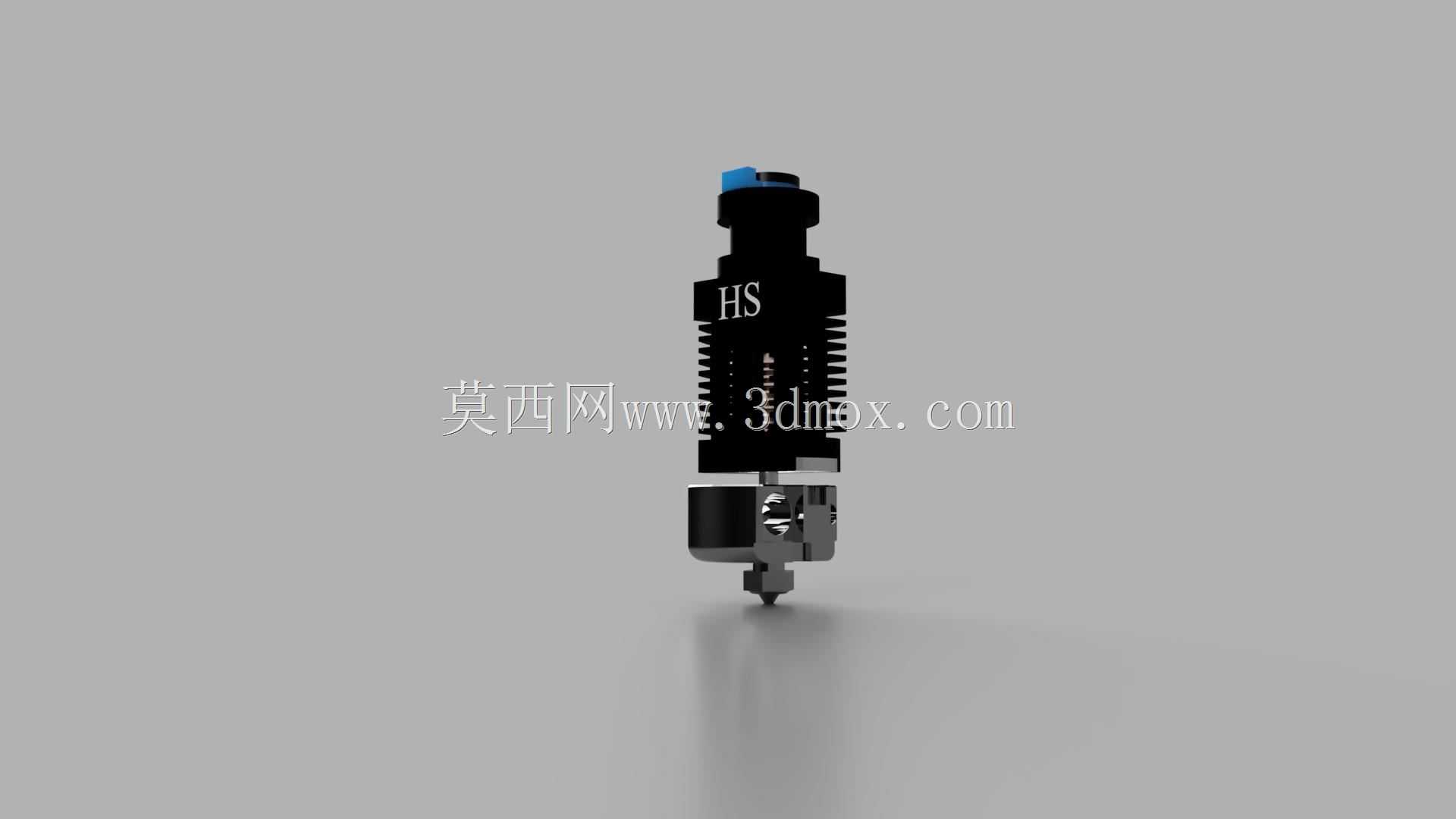

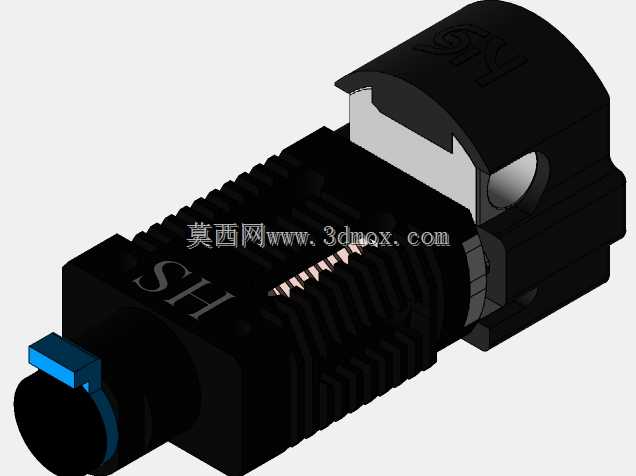

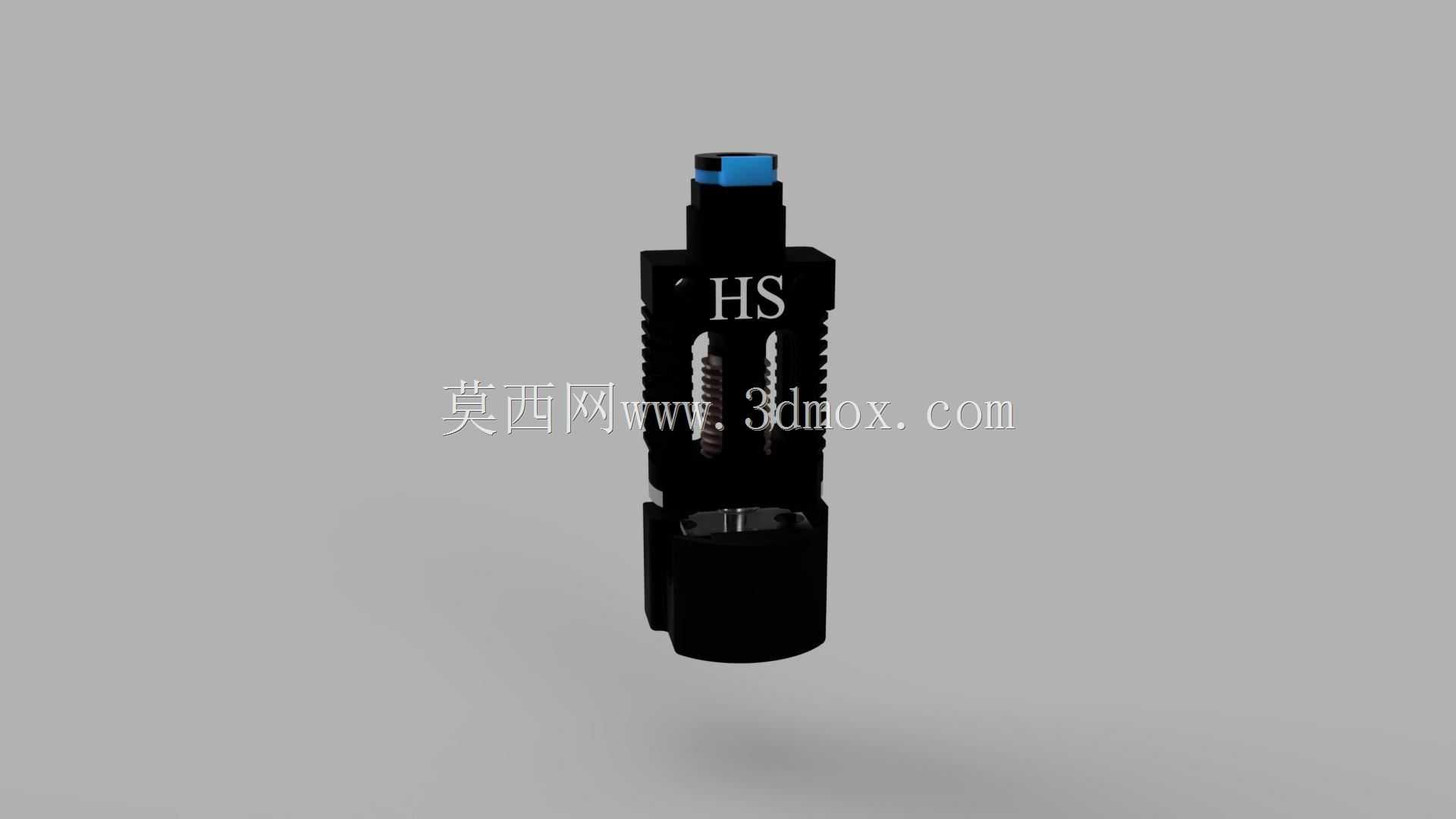

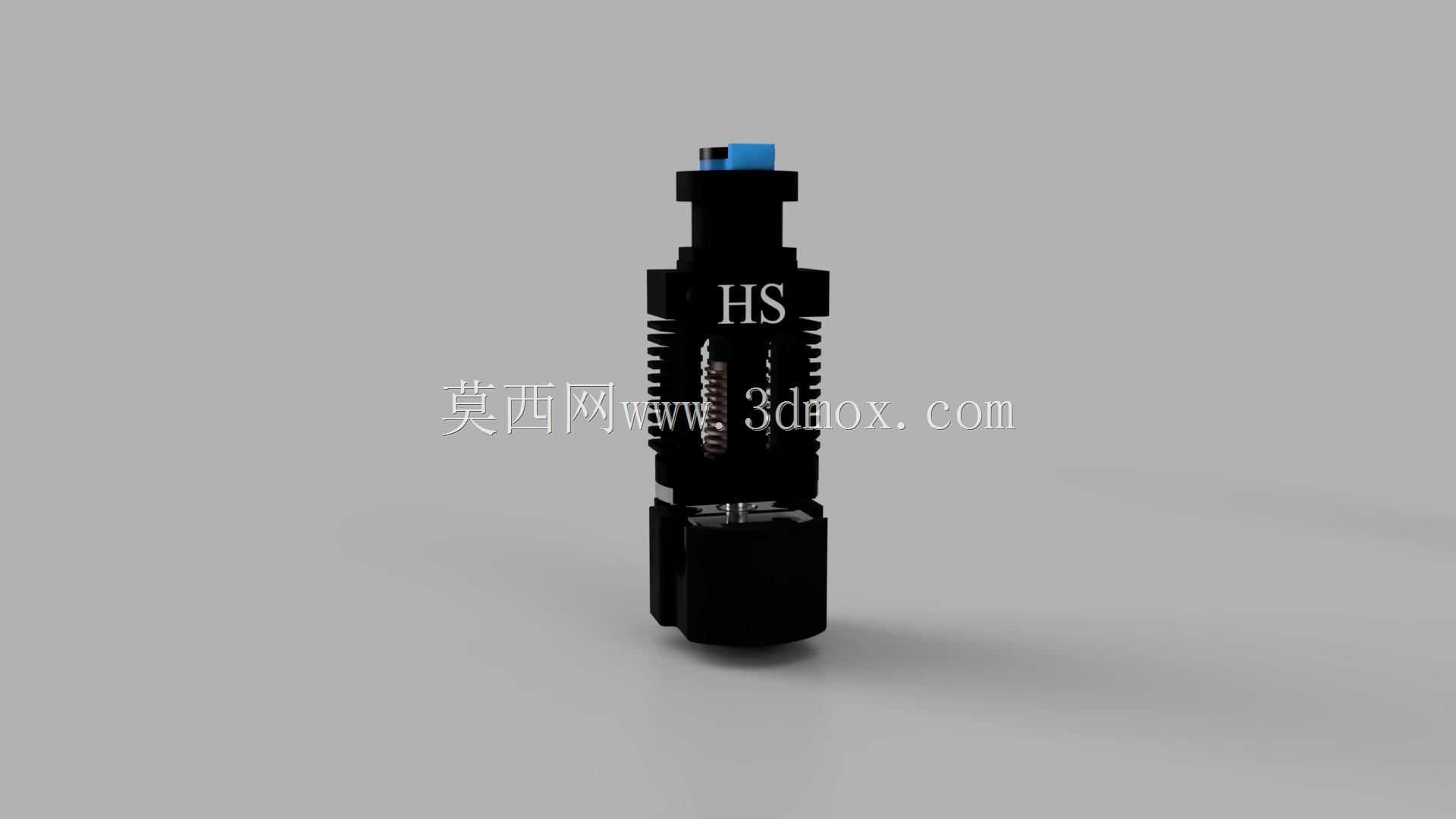

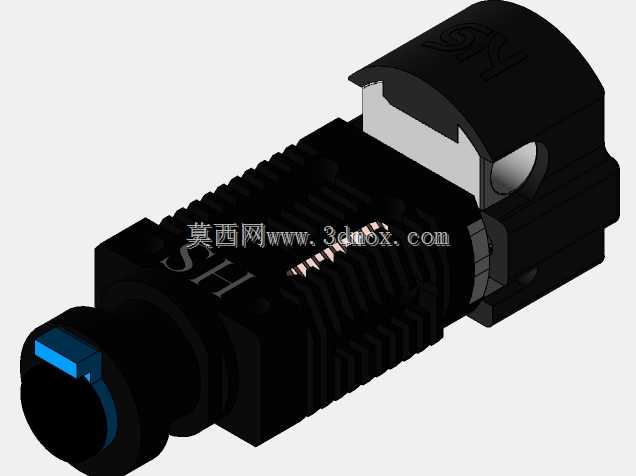

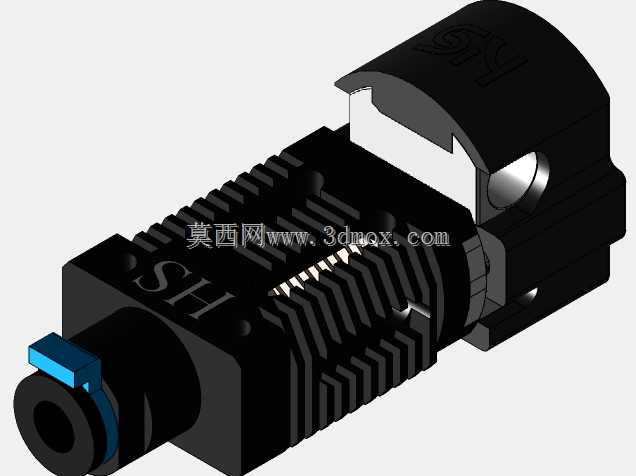

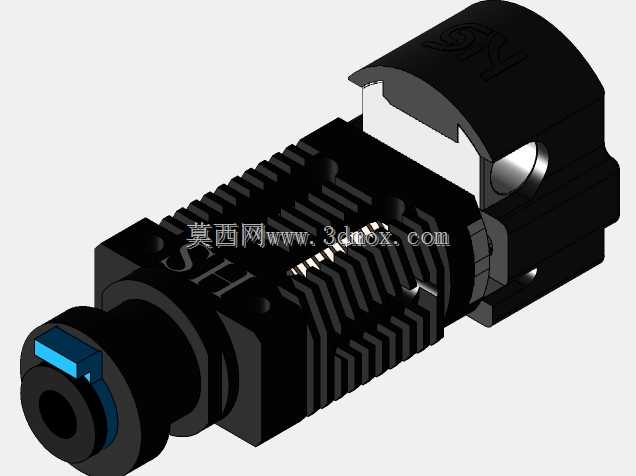

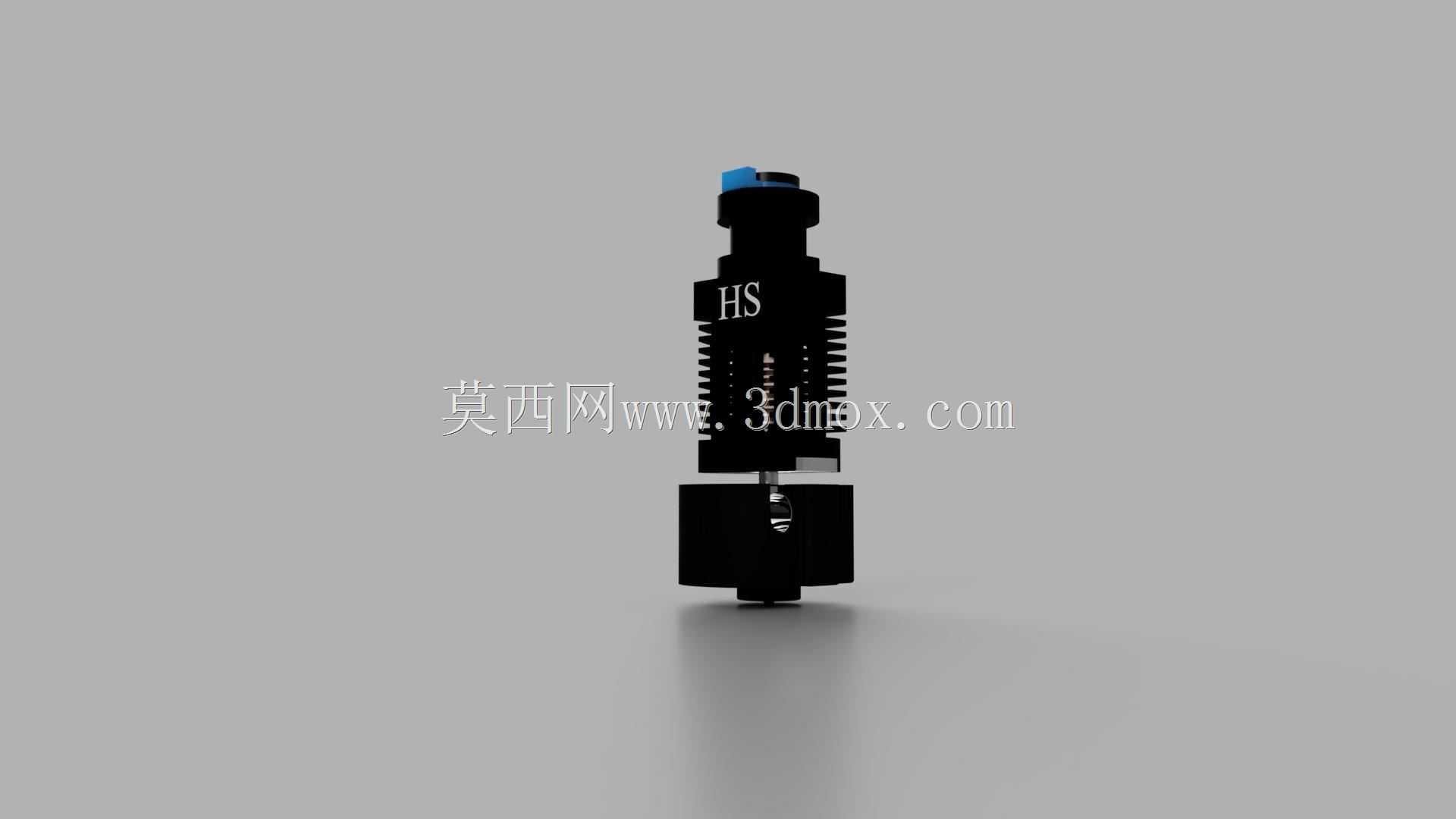

红蜥蜴V5专业版3D打印热端结构

　　作为FDM熔融沉积成型3D打印设备的核心熔融输出部件，这款热端的结构设计直接决定了打印过程中耗材熔融的稳定性、出丝精度以及长时间连续作业的可靠性，是桌面级及准工业级FDM设备升级、DIY组装过程中选型优先级极高的核心功能部件。从实际应用场景来看，这类高性能热端既可以适配常规PLA、ABS等通用打印耗材的高速打印需求，也能满足PETG、TPU、PEEK等特殊工程耗材的高温熔融作业要求，覆盖创客DIY、教育实训、小批量零件打样、工装夹具制作等多类3D打印使用场景，不管是改装入门级桌面打印机提升打印精度，还是搭建定制化高速3D打印设备，都能匹配对应的安装与性能需求。

　　从功能特性层面拆解，这款热端采用一体化散热与加热集成结构，上部的散热鳍片结构通过大接触面积的风冷换热，能够快速将加热块向上传导的余热带走，避免耗材在上部送料通道提前软化膨胀造成堵头故障，保证耗材送料过程的顺畅性；中部的喉管采用低导热系数的隔热结构设计，进一步阻断加热区热量向散热段的传递路径，精准控制耗材的熔融区间长度，避免出现熔融段过长导致的出丝拖滞、回抽失准问题；下部的加热块集成了加热元件与温度检测单元，能够快速将温度提升至耗材熔融所需的设定值，同时通过合理的热容量设计，保证连续出丝过程中温度波动控制在极小范围内，避免温度骤变导致的耗材熔融不均、层间结合力不足等打印缺陷。喷嘴部分采用快拆式固定结构，日常维护更换不同口径喷嘴时无需完全拆解热端整体，能够大幅降低设备维护的时间成本，适配不同层厚、不同打印速度的作业需求。

　　从设计思路来看，这款热端在结构紧凑性与性能冗余之间做了很好的平衡，整体采用同轴式布局，送料通道、喉管、加热块、喷嘴保持严格的同轴度，能够减少耗材送进过程中的阻力，避免柔性耗材送料时出现弯折堵料的问题。外部的固定结构采用标准化的安装接口，能够兼容市面上主流的E3D系列热端安装位，用户替换原有热端时无需重新设计打印头的安装支架，大幅降低改装的适配成本。结构上做了多段式的密封设计，避免打印过程中耗材熔融产生的少量挥发物渗入散热鳍片缝隙，长期使用后也不会因为积碳、挥发物冷凝造成散热效率下降。

　　从外形尺寸与安装边界来看，这款热端整体为细长圆柱式布局，径向最大尺寸控制在较小范围内，打印过程中喷头移动时不会与已打印的模型突出部分发生碰撞，能够实现更大角度的悬垂结构打印，减少打印过程中支撑结构的使用量。上部的散热段预留了标准的风扇安装位，可直接适配4010规格的轴流散热风扇，安装后整体径向尺寸不会额外增加过多；下部加热块的喷嘴突出长度经过精准计算，配合自动调平传感器使用时，不会出现探针触碰不到热床、或者喷嘴与热床距离过近刮擦平台的问题。热端的进料口采用标准的PTFE管快插接口，能够直接适配通用的4mm外径送料管，无需额外定制送料组件，送料路径的顺滑度能够保证高速打印时耗材跟进速度匹配出丝速度，不会出现供料不足导致的断丝、打印层厚不均问题。在实际装配过程中，需要注意加热块与散热段之间的隔热间隙控制，安装时不能让两个金属部件直接接触，否则会形成热桥导致热量持续向上传导，造成散热段温度过高、耗材提前软化堵头；喷嘴与喉管的对接处需要保证紧密贴合，避免熔融耗材从接缝处溢出，长期使用后溢料碳化会造成喷嘴拆卸困难、加热温度检测失准等问题。
