5A250V玻璃管电流过载保护熔断器

　　这款玻璃管封装的过流保护元件，是低压配电、消费电子、小型工控设备回路里最常见的一次性保护部件，日常选型和结构适配时，经常需要精准的三维模型来核对安装空间、匹配座体尺寸。从实际应用场景来看，这类额定参数5A250V的熔断器，覆盖了绝大多数民用小功率电器、工控信号回路、仪器仪表供电端口的保护需求——比如台式万用表的输入回路、小型开关电源的次级输出端、家电控制板的市电进线侧，都会用到同规格的产品，当回路中出现短路、过载导致电流超过额定阈值时，内部的熔丝会在毫秒级时间内熔断，快速切断回路，避免后端的精密元器件、线路板因为过流烧毁，甚至引发起火等安全事故。

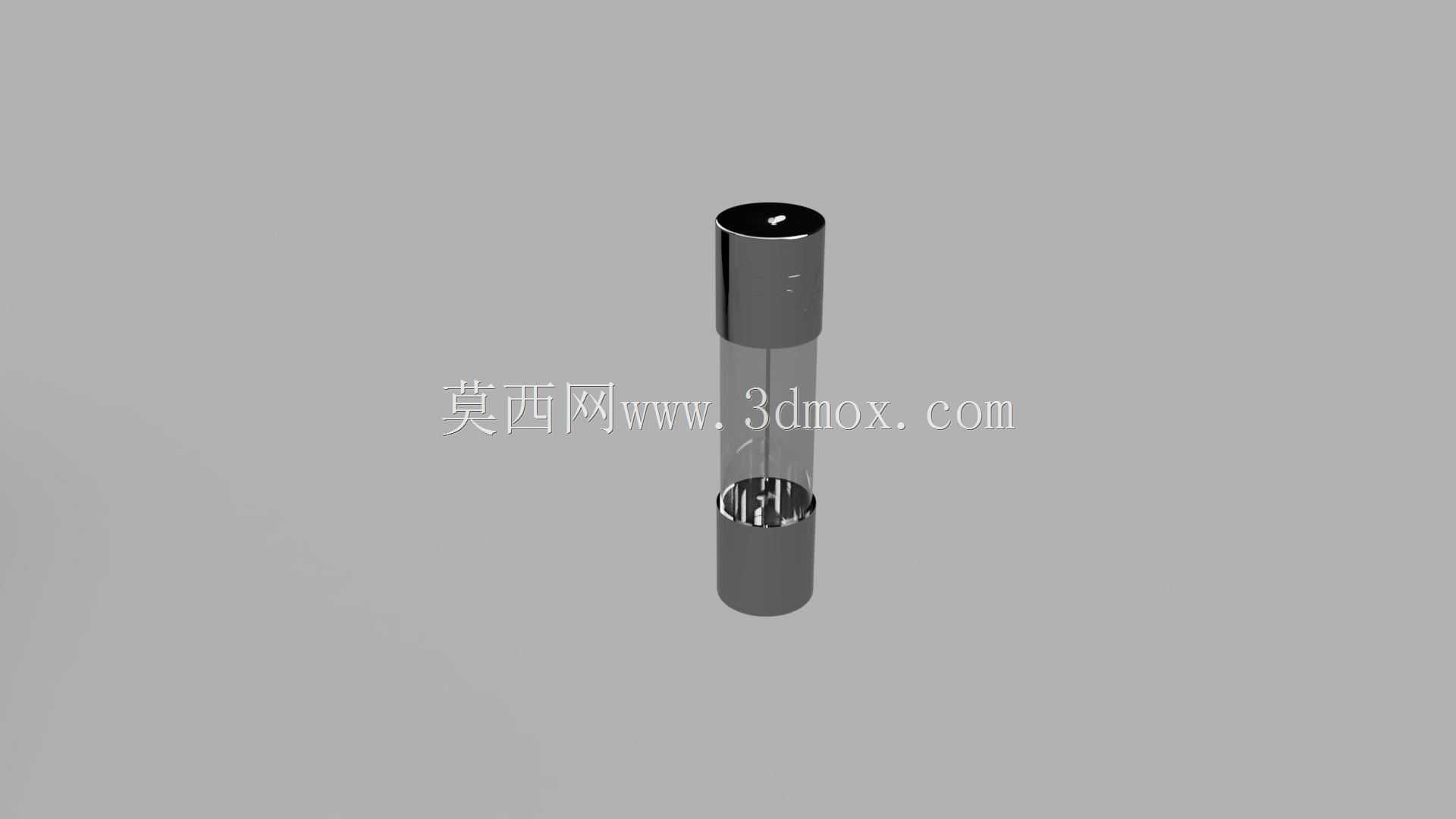

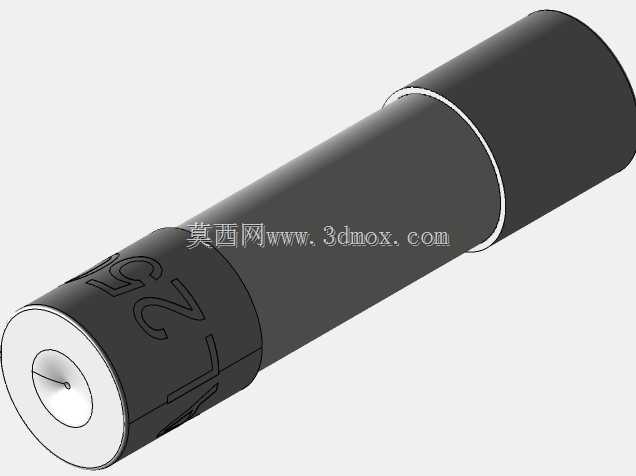

　　从设计思路上看，这款模型还原了玻璃管保险丝的典型结构：两端采用镀镍金属端帽，端帽和玻璃管之间采用压合密封工艺，既保证内部熔丝和外部电路的可靠导电连接，也能把熔断时产生的电弧、金属飞溅封闭在玻璃管内部，避免对外围元件造成损伤；中间的透明玻璃管壳体，一方面是作为绝缘支撑结构，固定两端的金属端帽，另一方面可以让运维人员直接观察内部熔丝的状态，快速判断元件是否已经熔断，不用借助万用表测量就能完成故障排查，大幅提升现场检修的效率。建模时还原了端帽的倒角细节、玻璃管的壁厚参数，端帽表面的压痕也做了对应还原，和实物的加工特征完全匹配，不会出现和实物座体装配时的干涉问题。

　　从安装边界和尺寸适配角度来说，这类玻璃管保险丝属于标准尺寸系列，建模时严格遵循了常规5*20mm规格保险丝的外形公差：整体圆柱外径控制在5.1mm以内，总长度20mm±0.5mm，两端金属端帽的直径和玻璃管外径保持一致，端帽的长度为5mm，刚好适配市面上绝大多数标准保险丝座、面板安装式保险丝夹、PCB直插式保险丝座的安装尺寸。在做结构设计时，不管是把保险丝设计在设备内部的PCB板上，还是做在设备面板的可更换位置，都可以直接调用这个模型来预留安装空间：如果是PCB焊接安装，需要预留两个焊盘的间距为18mm-22mm，焊盘直径不小于3mm，保证焊接后保险丝和PCB板之间留有2mm以上的安全间隙，避免玻璃管和PCB上的其他焊点、元件接触造成绝缘问题；如果是面板安装的保险丝座，需要在面板上预留对应直径的安装孔，孔位和保险丝的同轴度公差控制在0.2mm以内，保证更换保险丝时可以顺畅插拔，不会出现卡滞。

　　从功能特性的还原度来说，模型区分了金属端帽、玻璃壳体、内部熔丝三个不同的结构部分，在做装配仿真、渲染出图的时候，可以分别赋予对应的材质属性，还原真实产品的视觉效果和装配关系。很多结构工程师在做小型电子设备的设计时，经常会忽略保险丝这类小元件的安装空间，要么预留的间隙不够导致装配时和周边元件干涉，要么预留的插拔空间不足，后期维护时没法顺利更换保险丝，调用这个精准的三维模型，就能在设计阶段提前核对所有安装边界，避免后期打样后出现装配问题。另外，这类熔断器属于一次性保护元件，选型时除了核对额定电流、额定电压参数，还要考虑分断能力、熔断特性，而结构设计阶段最核心的就是外形尺寸和安装方式的匹配，这个模型完全还原了实物的所有外形特征，不管是做整机的结构校验，还是做设备的BOM清单梳理、装配工艺模拟，都能直接使用，不需要再额外测绘实物尺寸，大幅提升设计效率。在做设备的安规设计时，保险丝的安装位置也需要和周边的高压元件、可触碰部件保持足够的绝缘距离，借助三维模型可以直接在装配环境里测量各个方向的安全间隙，确保产品符合对应的安规标准要求，不会因为结构设计的疏漏导致安规测试不通过。
