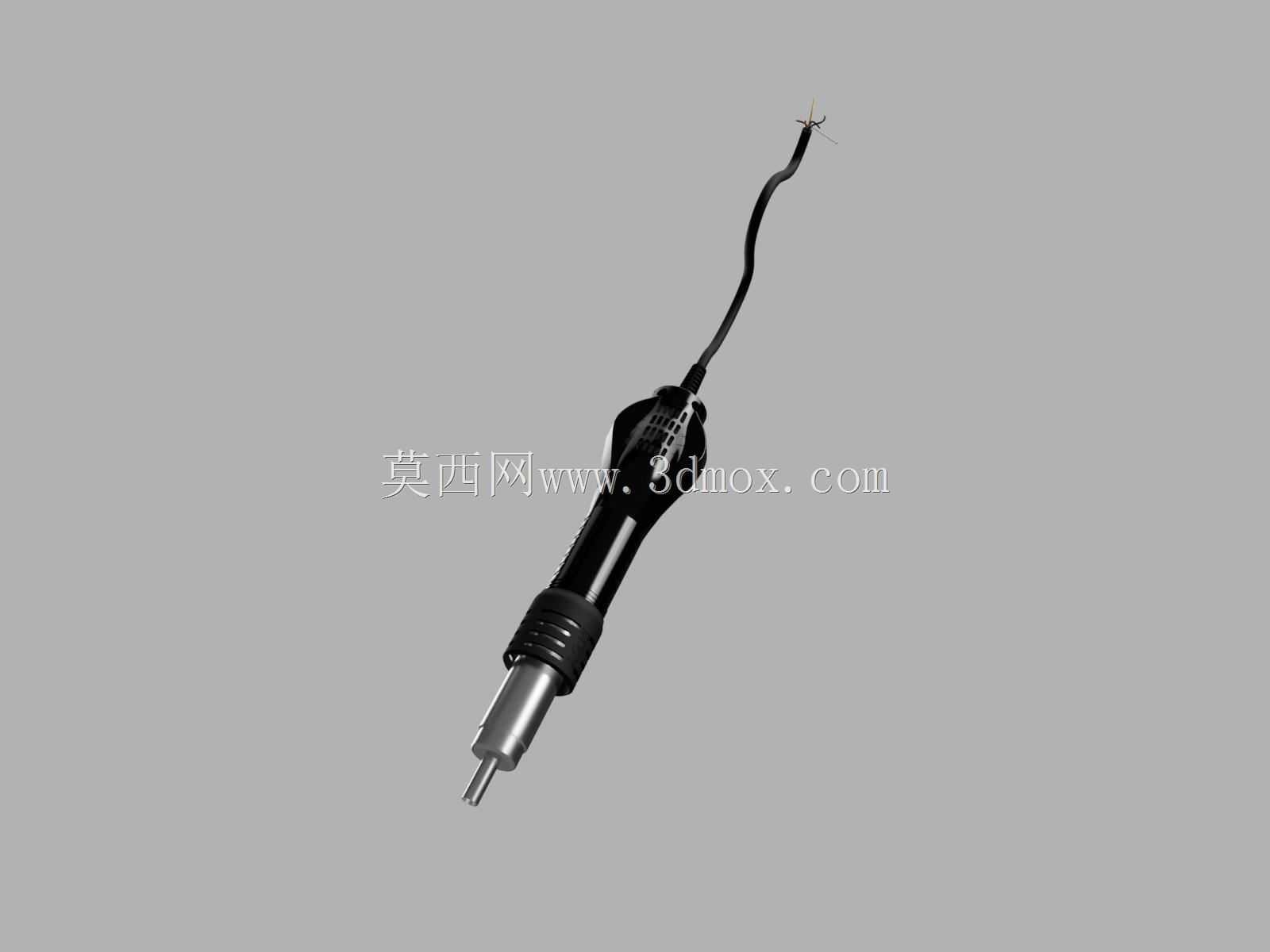

兼容多型号返修台的BGA拆焊热风手柄结构

　　在电子制造返修、电路板维修、SMT后段返修工位场景中，这类热风拆焊手柄是BGA芯片拆焊作业的核心执行部件，日常作业中需要适配不同规格的热风返修台主机，本次建模的手柄结构可兼容858、858d、898d、878、8586等市面主流型号的热风返修主机，无需额外改装转接头即可直接对接使用，降低维修工位的配件储备成本。从实际功能层面看，该手柄核心作用是将主机输送的压缩空气经内部发热芯加热后，以稳定温度、均匀流速的热风形式从前端金属风嘴喷出，通过精准控制热风温度与风量，实现BGA封装芯片周围焊锡的均匀熔化，完成芯片的无损拆取与回焊作业，避免局部温度过高造成电路板起泡、芯片损坏等返修故障。设计过程中首先考虑的是长期握持作业的人机工程需求，

　　手柄主体采用分段式防滑结构，握持区域做了环形防滑槽设计，作业时手部握持不易打滑，即使长时间连续拆焊作业也能降低手部疲劳感；手柄尾部做了线缆防弯折结构，内置硬质护线套，避免作业过程中线缆反复弯折造成内部线芯断裂、气路泄漏的问题，提升手柄的实际使用寿命。从结构组成来看，手柄前端为金属出风筒，采用耐高温金属材质加工，可适配不同口径的热风风嘴，满足不同尺寸BGA芯片的拆焊需求，出风筒与手柄主体之间做了隔热隔层设计，避免热量传导至握持区域造成作业烫伤；手柄内部集成了发热芯固定腔、气流导流通道，气流从尾部进入后经导流结构均匀包裹发热芯，保证出风温度均匀性，不会出现局部风温过高或过低的问题，减少拆焊过程中的温度差导致的焊锡熔化不一致问题。

　　安装边界方面，手柄尾部的气电对接接头采用通用标准尺寸，对接端外径、插针定义均匹配上述兼容型号主机的接口尺寸，更换时直接插入主机接口即可完成气路与电路的连通，无需额外调整；手柄整体外径控制在适合单手握持的尺寸范围，前端出风筒长度预留了足够的操作空间，作业时手部不会遮挡待返修电路板的观察视线，方便作业人员对准芯片引脚位置。实际选型适配时，这类手柄可直接替换同规格返修台的损坏手柄，也可作为自制返修工作台的配套执行部件，建模过程中还原了手柄的所有外部结构细节与内部安装配合尺寸，包括外壳的卡扣配合位置、发热芯的安装腔尺寸、风嘴的配合公差、尾部护线套的安装位，可直接用于结构验证、配件加工或者维修工位的工装改制参考。在实际返修作业场景中，

　　这类手柄的出风角度可通过操作人员手腕灵活调整，配合不同的风嘴可实现QFP、PLCC等多种表贴封装器件的拆焊，不局限于BGA芯片作业，外壳采用耐高温工程塑料材质，可承受作业过程中传导的余温，不会出现外壳软化变形的问题；手柄上的标识区域预留了温度调节按键的安装位，部分带手柄调温功能的型号可直接在该位置加装调节按键，无需改动整体外壳结构。气流通道的设计上做了渐缩式导流结构，从尾部进气端到前端出风端逐步缩小通径，提升热风流出的集中度，减少热风在手柄内部的紊流，保证出风的风压稳定，拆焊时热风不会过度扩散到周边元器件上，避免周边不需要拆焊的器件焊锡被熔化造成元器件移位。
