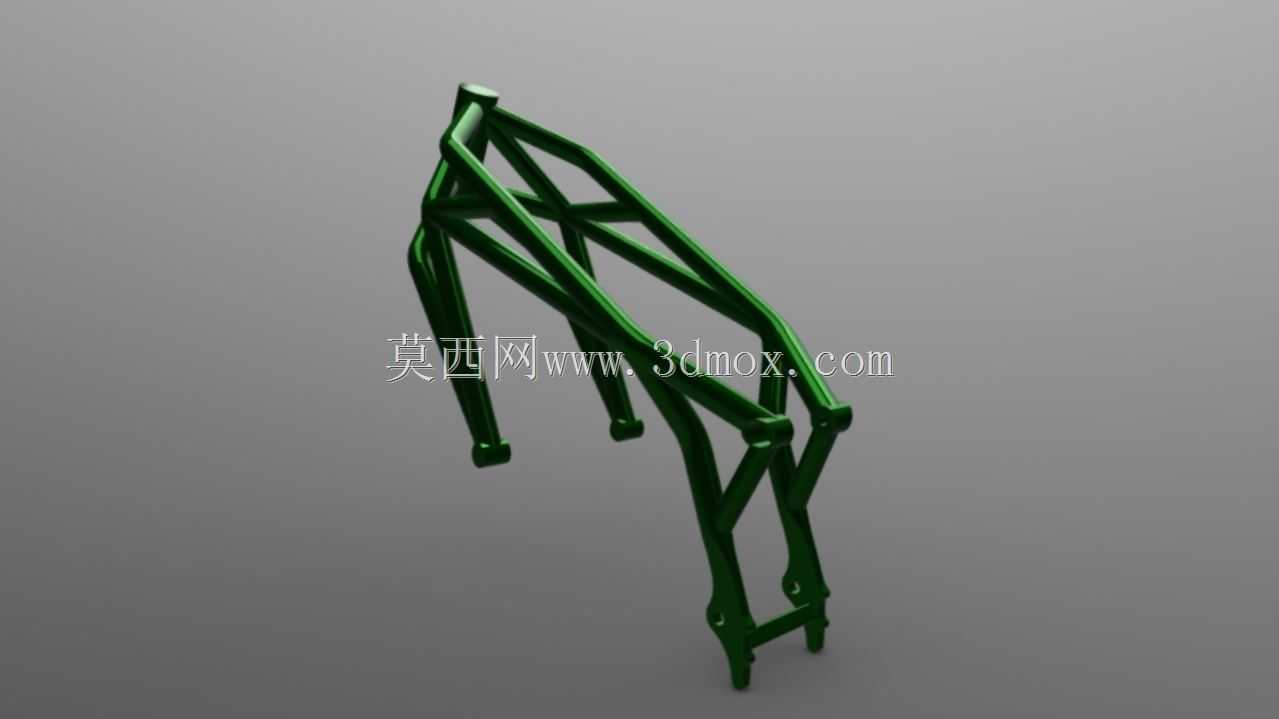

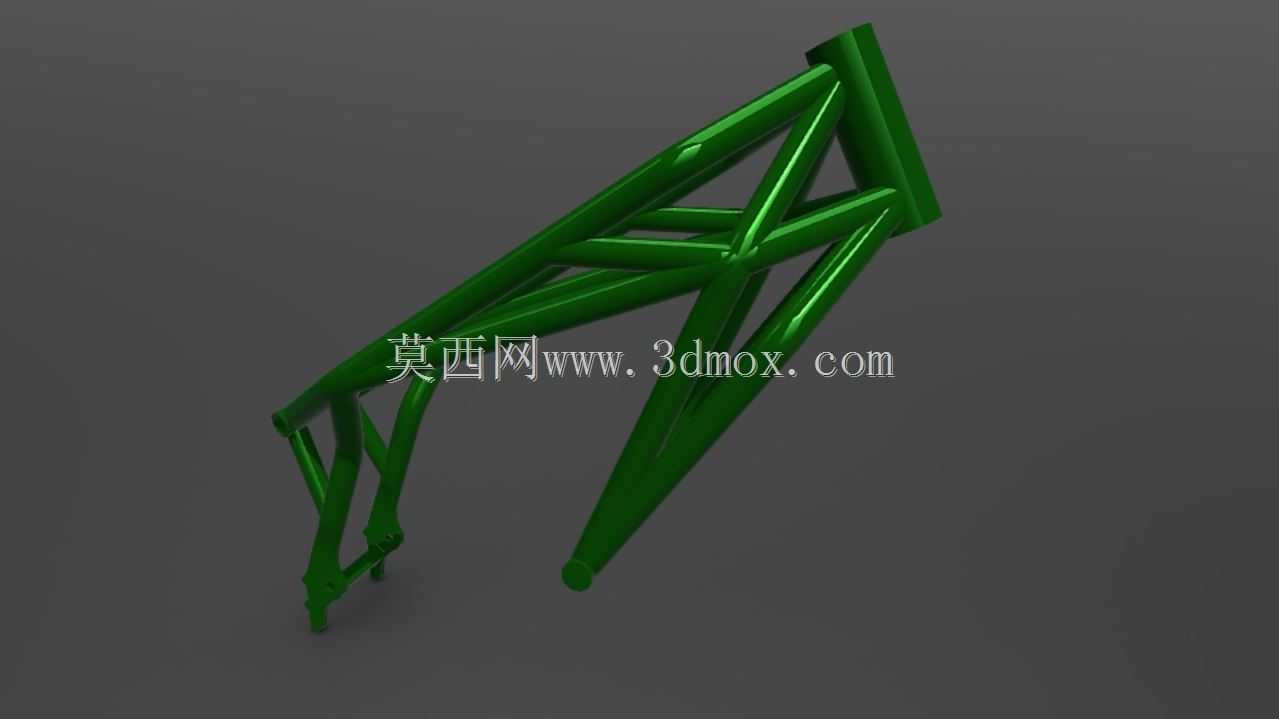

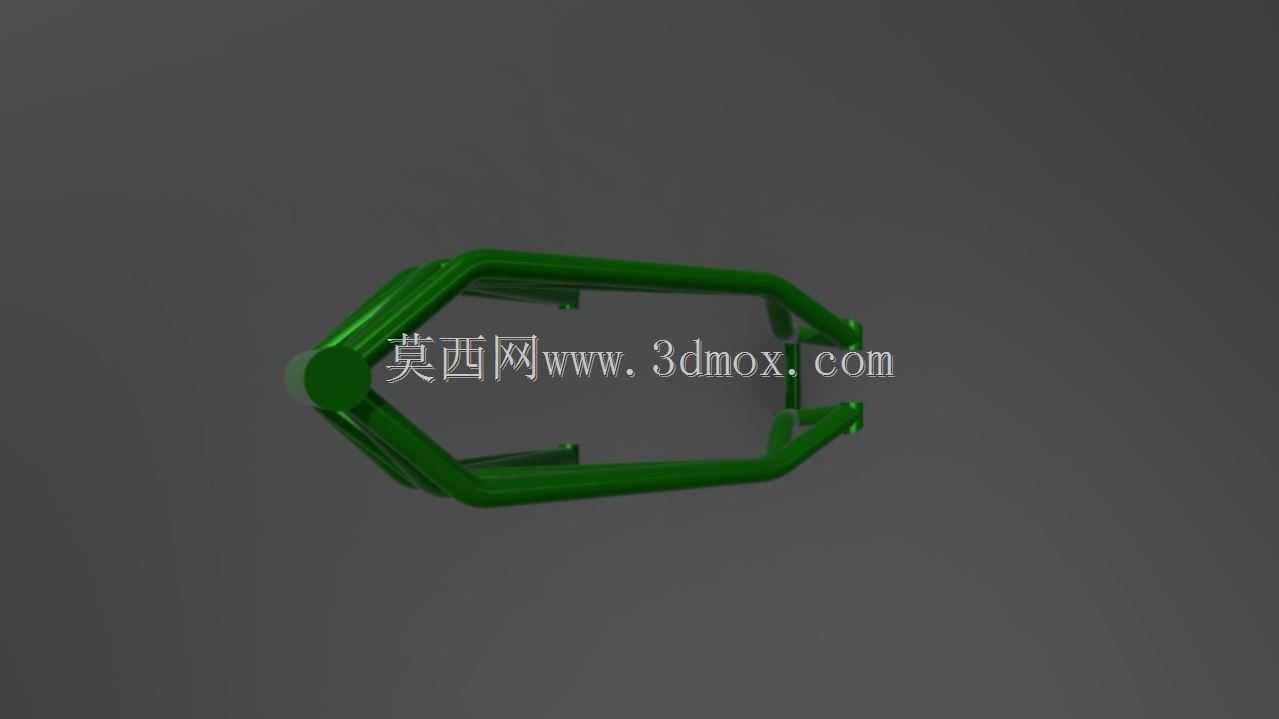

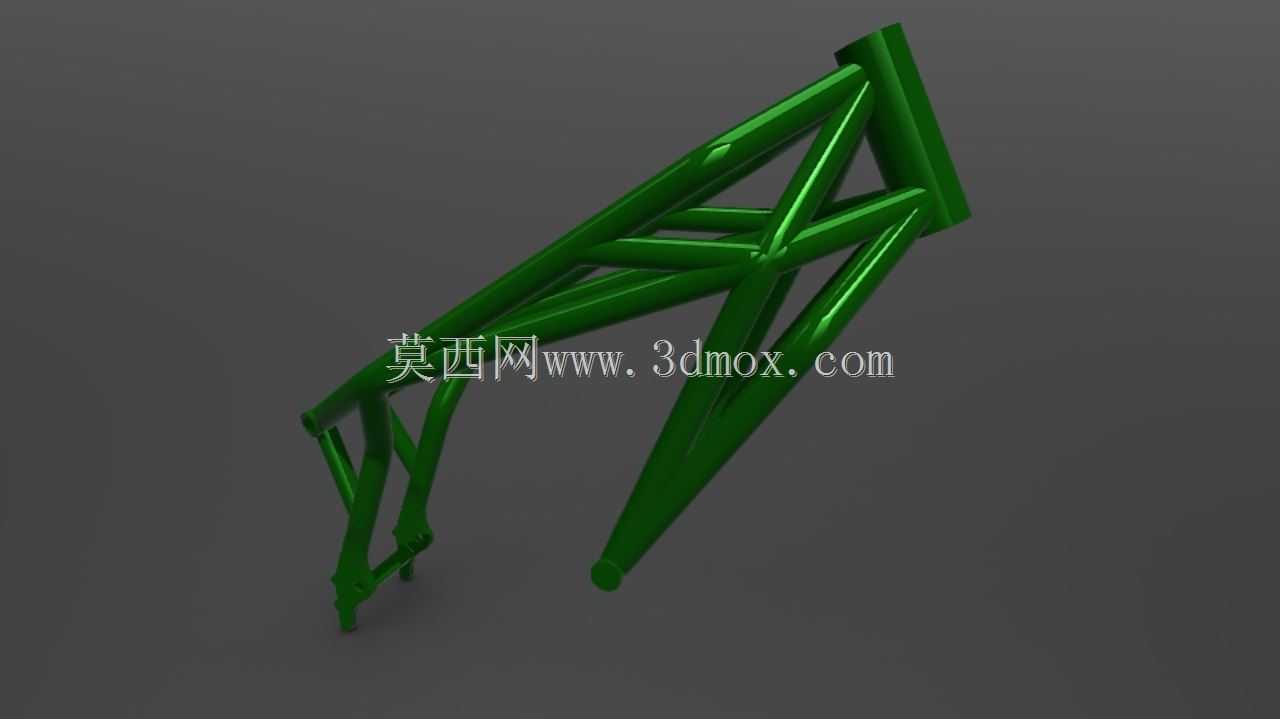

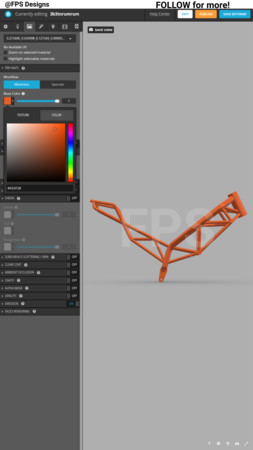

KTM摩托车LC4发动机配套概念支撑框架

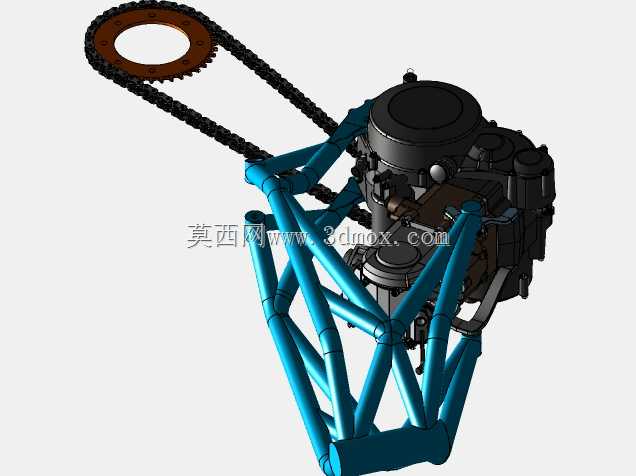

　　该支撑框架是针对KTM LC4系列单缸发动机开发的概念承载结构，主要适配大排量越野摩托车、街车的动力总成安装需求，在整车布局中承担发动机固定、载荷传递、振动缓冲的核心作用，是非承载式机车结构中连接动力单元与主车架的关键过渡部件。从实际应用场景来看，这类框架多用于定制改装机车、概念原型车的开发阶段，既可以作为全新车型动力布局验证的载体，也能为售后改装市场的动力换装提供安装基准，解决不同年款LC4发动机与改装车架匹配度不足的问题，避免改装过程中出现安装点位错位、受力路径不合理引发的车架变形或发动机移位问题。

　　在功能特性上，该框架采用空间桁架式结构设计，所有杆件均沿载荷传递路径布置，没有冗余的非受力结构。发动机运行过程中产生的往复惯性力、扭矩反作用力会通过框架上的三个主安装点分散传递到主车架的主梁与后摇臂连接座位置，避免应力集中在单个安装点位导致的焊缝开裂问题。框架的主安装点位分别对应LC4发动机的缸头侧吊耳、曲轴箱中部定位孔、变速箱尾部连接座，每个安装面都预留了标准衬套安装间隙，可适配不同硬度的橡胶减震衬套，用户可根据车辆使用场景调整减震刚度：越野场景下选用高阻尼衬套过滤大冲击下的发动机振动，公路行驶场景下选用低阻尼衬套提升动力传递的直接感，优化操控反馈。

　　设计思路上，该框架没有沿用传统量产车的钢板冲压焊接结构，而是采用圆管空间桁架方案，在保证结构强度的前提下尽可能降低自重。所有杆件的交汇点都做了平滑过渡处理，没有出现锐角交汇的应力集中结构，管材之间的焊缝位置都避开了高应力区域，降低长期交变载荷下的疲劳失效风险。框架的上部结构特意做了内收设计，预留出足够的空滤器、排气头段安装空间，不会与大流量改装空滤、不等长排气头段产生干涉；下部延伸的支撑臂长度经过反复校核，在发动机安装完成后，油底壳距离地面的高度符合越野摩托车的通过性要求，不会在飞跳落地、颠簸路面行驶时出现油底壳磕碰破损的问题。

　　从安装边界尺寸来看，该框架的三个主安装点的孔位间距完全匹配LC4发动机的原生安装尺寸，横向安装宽度控制在210mm以内，适配主流的铬钼钢改装车架、铝合金量产车架的安装位宽度，不需要对主车架进行额外的切割、焊接改造即可完成安装。框架的上部连接座与主车架主梁的连接孔位预留了±5mm的调节余量，可兼容不同角度的主梁布置，适配不同骑行三角设定的车型需求。框架的管材选用4130铬钼钢材质对应的结构参数设计，管壁厚度根据不同位置的受力大小做了差异化设计：主受力杆件壁厚2.5mm，辅助支撑杆件壁厚1.8mm，在保证整体抗扭刚度达到量产车同级别部件120%的前提下，整体重量比传统钢板焊接支架降低35%左右，符合机车轻量化的设计趋势。

　　在实际装配过程中，该框架不需要额外制作专用工装，使用常规的摩托车维修工具即可完成发动机与框架、框架与主车架的装配，所有安装孔位的同轴度公差控制在0.1mm以内，不会出现安装螺栓强行穿入导致的装配应力问题。框架的表面处理预留了足够的涂层厚度空间，用户可根据整车配色需求做喷塑、阳极氧化或者喷漆处理，外露的杆件表面没有复杂的凸起结构，后期维护清洁也十分方便。另外框架上还预留了两个小型附属安装位，可用于固定机油冷却器管路、传感器线束支架，不需要额外在车架上焊接固定点，减少改装过程中对主车架结构的破坏。
