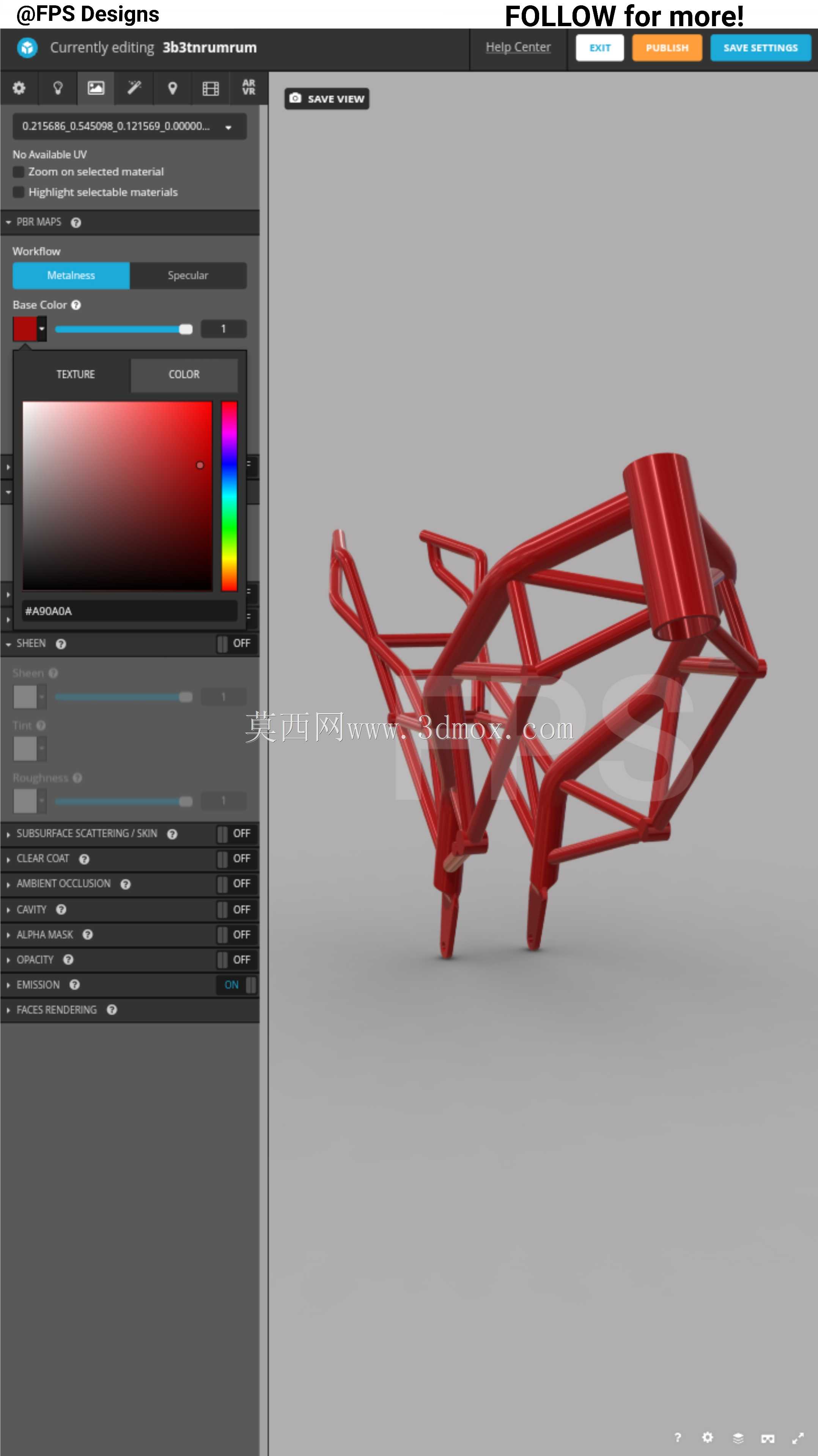

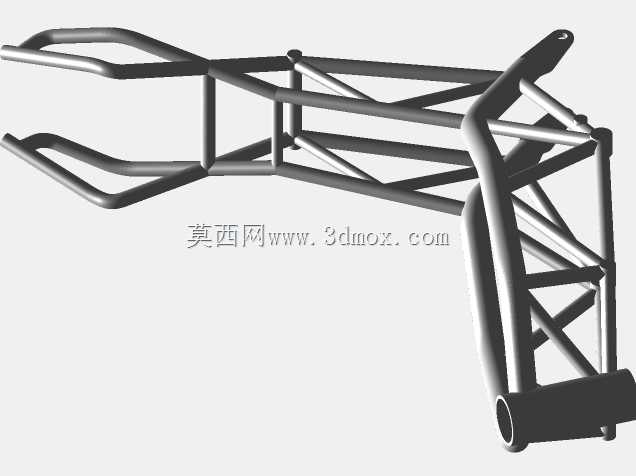

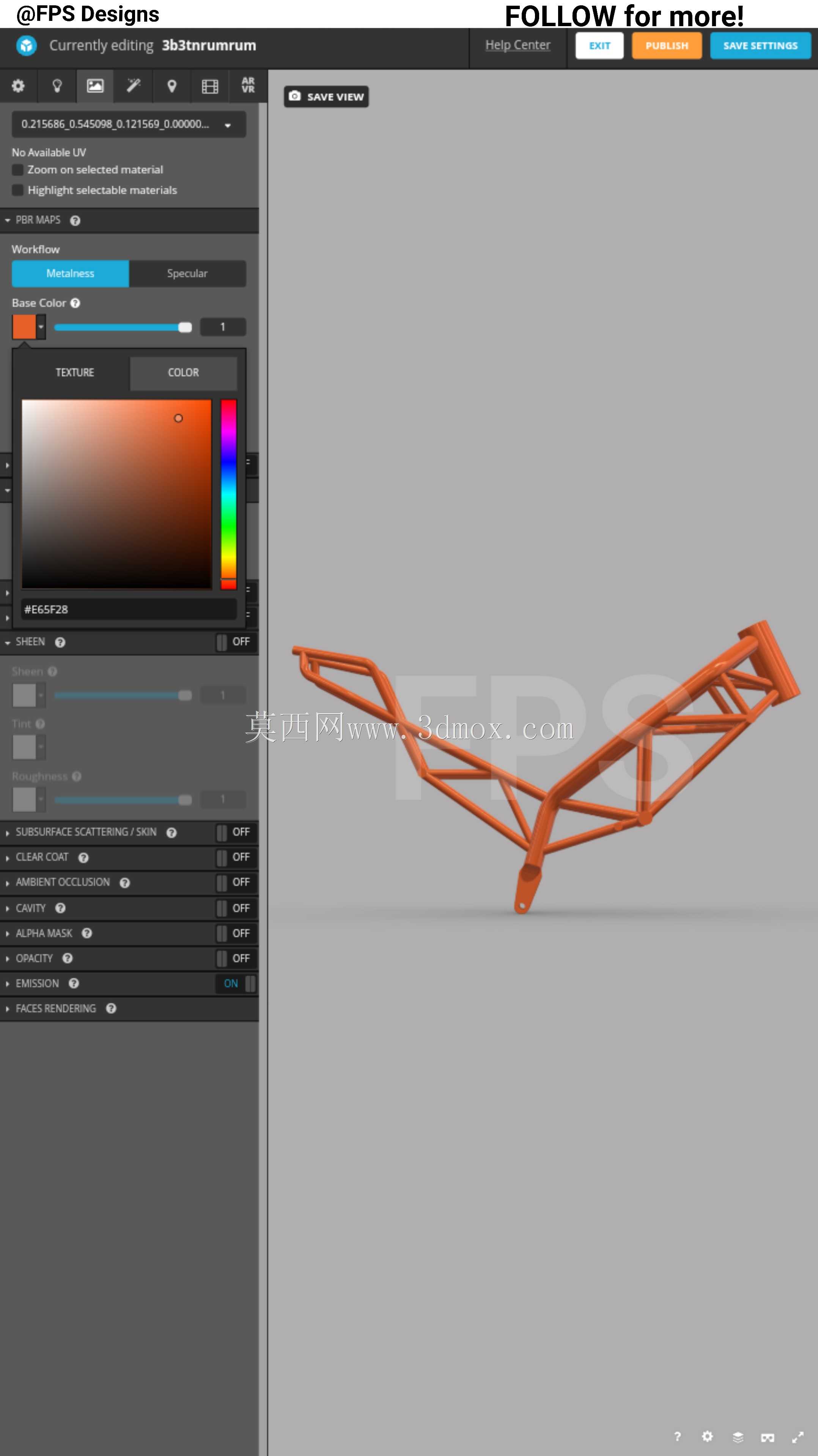

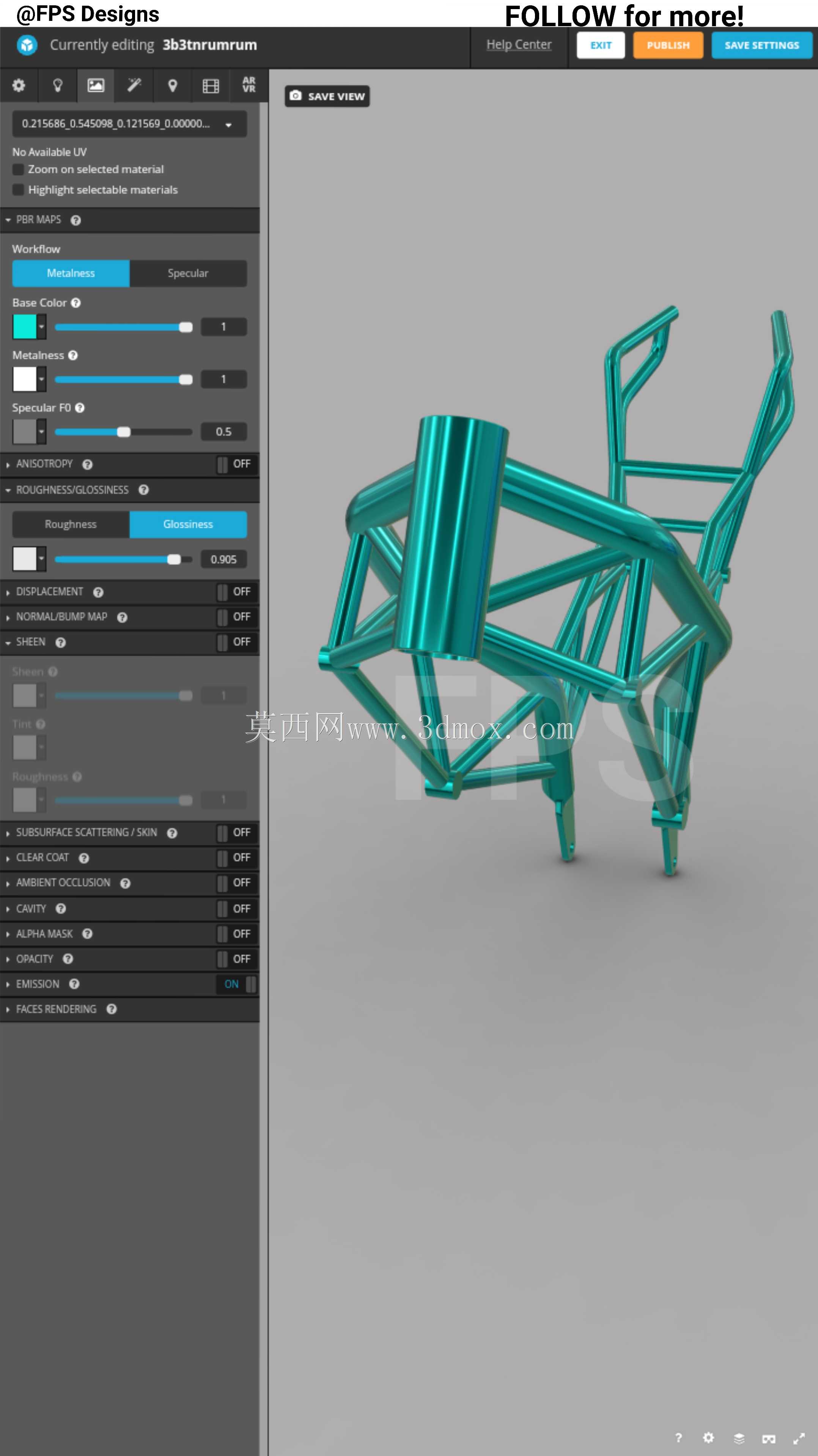

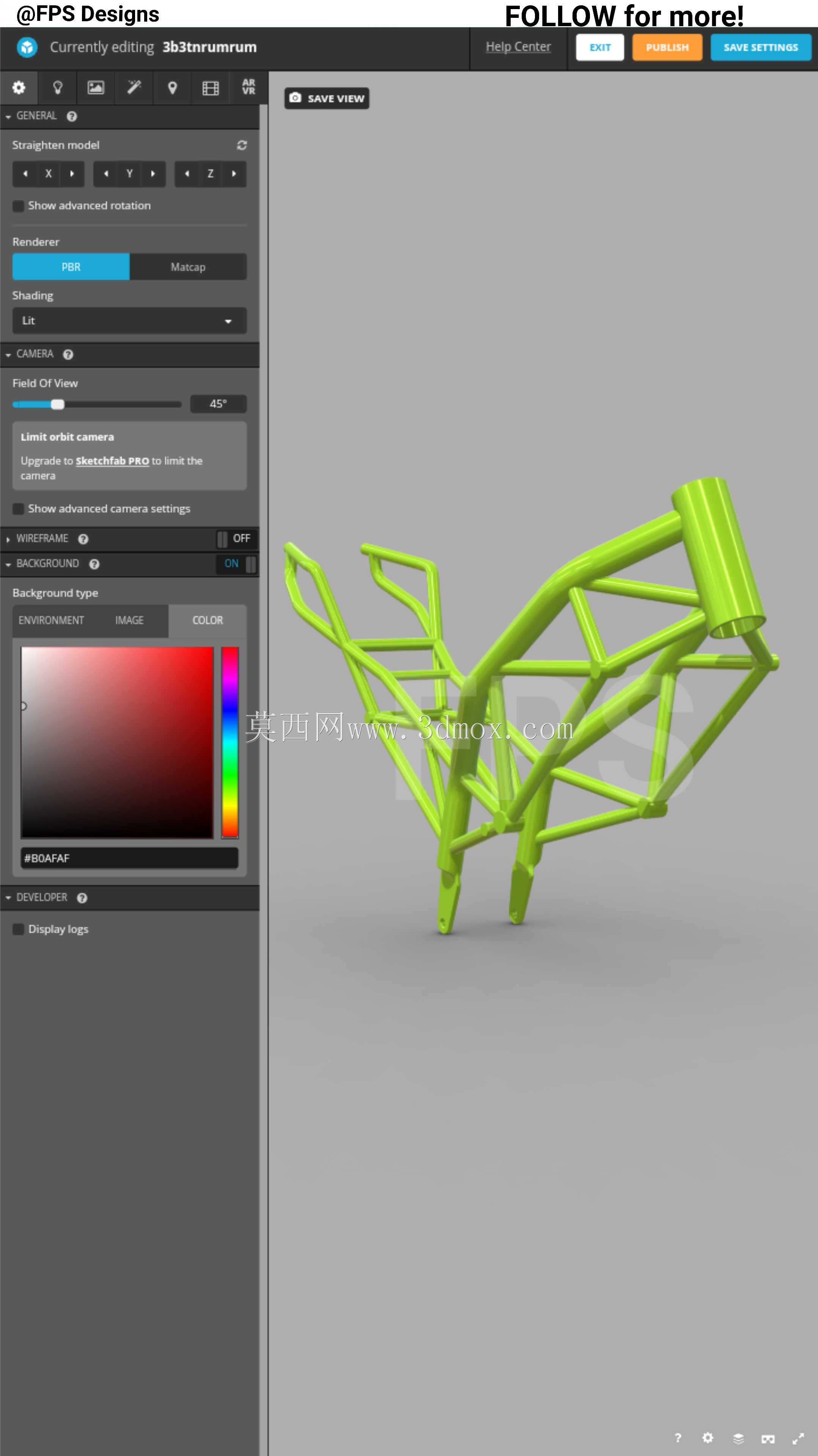

KTM640lc4摩托车概念车架结构设计

　　这款概念车架针对KTM640lc4车型的改装与概念开发需求设计，核心采用空间桁架式管架结构，区别于传统量产车型的双翼梁车架，在非铺装路面骑行、特技动作操控、轻量化改装等场景下具备更灵活的适配性。从实际使用场景来看，这类桁架式车架多用于越野摩托、定制改装摩托以及小批量试制的概念车型，能够在保证结构强度的前提下，大幅降低车架整体自重，同时给动力总成、悬挂系统、燃油箱、电控组件留出更充裕的布置空间，方便改装玩家根据自身需求调整部件安装位置。

　　从功能特性上看，该车架的主承载区采用变径管拼接设计，车头转向立管位置做了局部加强，通过多根斜向支撑管分散转向时的冲击载荷，避免立管位置在高强度越野跳跃落地时出现应力集中开裂的问题。车架中部的动力安装位预留了多组安装孔位，既可以适配原厂LC4发动机的安装支点，也能兼容同系列不同排量的单缸动力单元，安装边界上，车架整体宽度控制在280mm以内，不会超出常规越野摩托的车身宽度限制，整车轴距预留范围在1450mm到1480mm之间，可通过调整后摇臂安装点的衬套厚度微调轴距，兼顾低速弯道的灵活性与高速行驶的直线稳定性。

　　设计思路上，这款概念车架没有沿用量产车的冲压钢板焊接结构，全部采用圆形合金管材拼接，管材的走向完全跟随载荷传递路径布置，从车头立管到后摇臂安装轴的主受力梁采用连续的斜向管结构，没有出现直角弯折的设计，最大程度降低管材弯折处的应力集中风险。车架尾部的副架采用一体化桁架结构，既可以承载坐垫与后挡泥组件，也能直接作为后货架的安装基础，不需要额外加装附属支架，减少后期改装的冗余重量。安装边界方面，车架底部的离地间隙预留了320mm的空间，足够容纳大颗粒越野轮胎在压缩行程时的跳动量，避免飞坡落地时轮胎撞击车架底部；发动机安装位的周边预留了15mm以上的间隙，方便后期维护时拆卸发动机缸头、离合器边盖等部件，不需要整体抬下动力总成就能完成常规保养操作。

　　从结构强度的设计逻辑来看，这款车架的管材壁厚根据不同位置的受力情况做了差异化设计，主承载梁采用2.5mm壁厚的合金管材，副架与辅助支撑位置采用1.5mm壁厚的管材，在保证整体抗扭刚度满足越野骑行需求的前提下，把车架的自重控制在合理范围内，相比同级别量产车架能够降低约12%的重量。车架上预留的传感器安装位、线束固定孔位都做了内嵌式设计，避免线束外露在越野过程中被树枝、飞石刮蹭损坏，燃油箱的安装位置下沉到车架中部的桁架空间内，能够降低整车重心，提升车辆倾倒时的操控极限。

　　在实际适配场景中，这款概念车架既可以用于定制改装车的试制，也能作为越野摩托车架结构优化的参考原型，其桁架结构的载荷分布逻辑，也能给其他两轮载具的车架设计提供参考。车架的后减震安装位采用多支点可调设计，能够适配不同长度的单筒后减震器，满足不同骑行场景下的减震行程调整需求，前减震的安装位兼容常规48mm直径的越野前减，不需要额外加工转接衬套就能直接安装市售的主流改装前减部件。
