WP Xplorpro摩托车后悬架减震结构

　　这款WP Xplorpro悬架结构，主要适配大排量越野摩托车、高性能街车的后悬挂系统，也可经过参数适配后用于定制改装自行车、轻型电动两轮车的减震单元，核心作用是过滤路面传递的颠簸冲击，同时在车辆加速、制动、过弯侧倾时提供足够的支撑刚度，保证轮胎与地面的贴合度，避免车轮弹跳失控，提升骑行过程中的操控稳定性与乘坐舒适性。

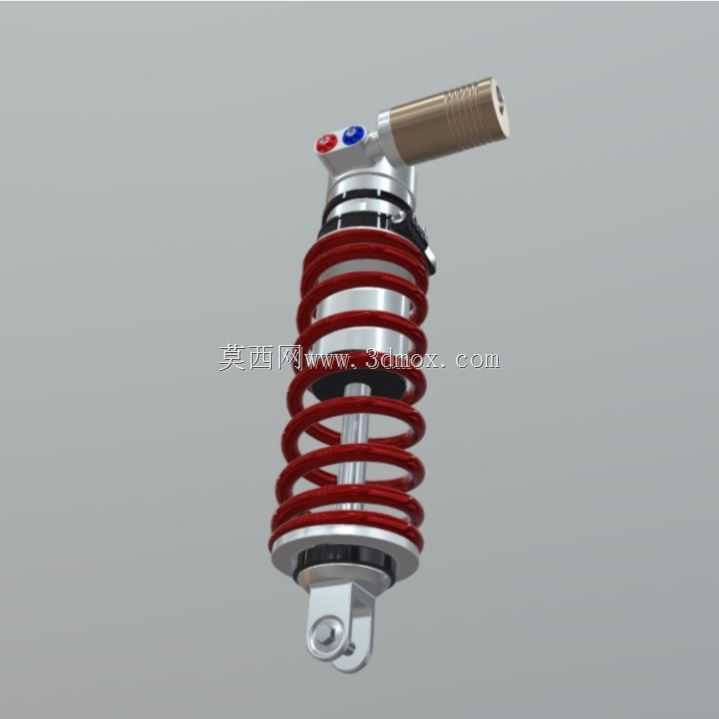

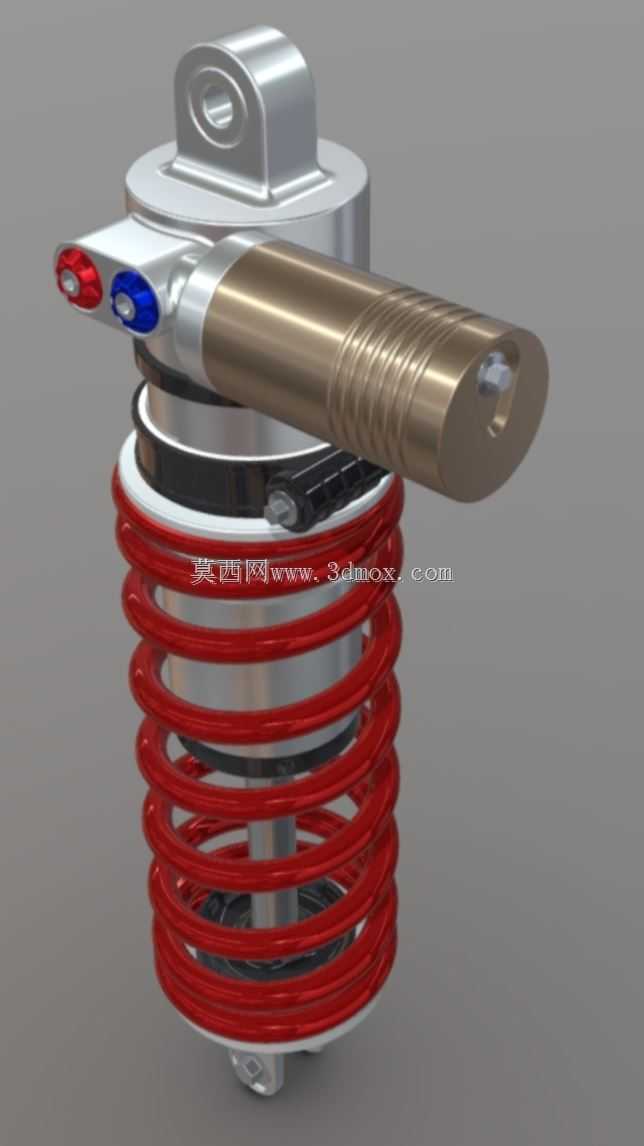

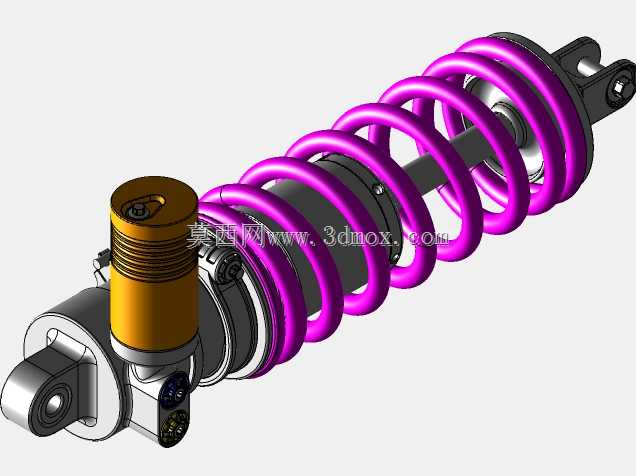

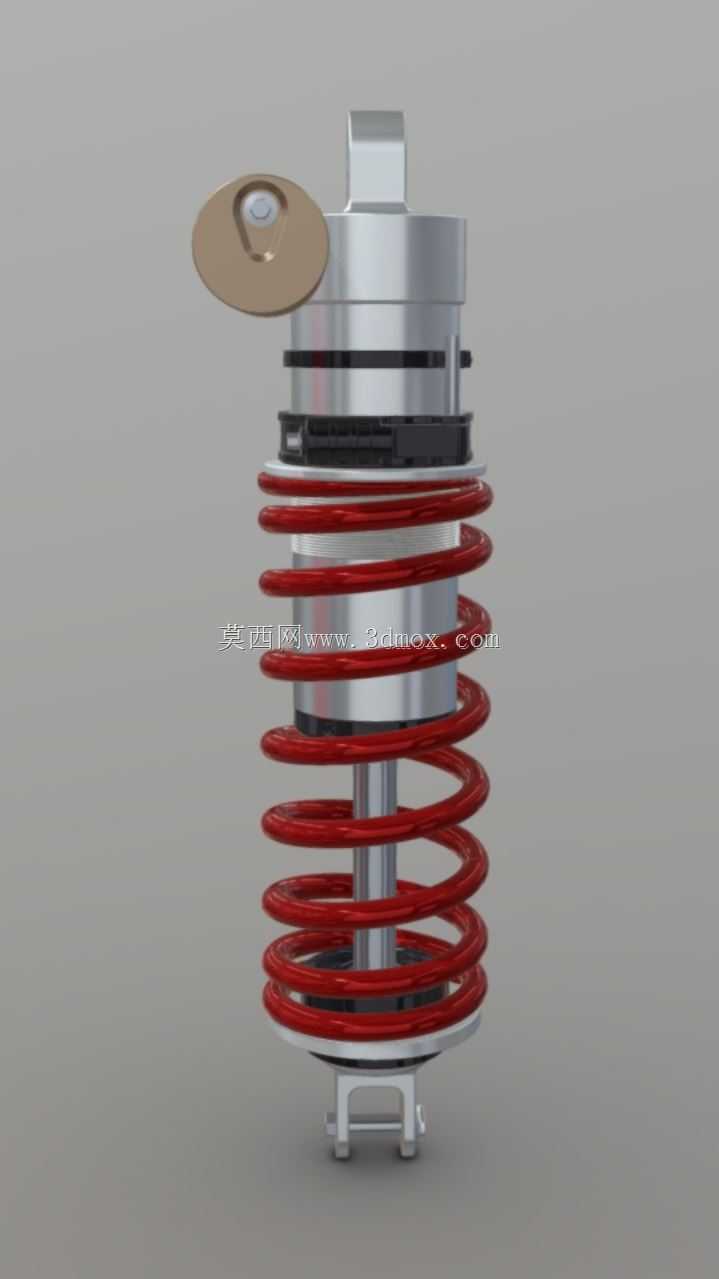

　　从结构设计逻辑来看，该悬架采用单筒外置阻尼罐的布局，主缸体集成螺旋弹簧与阻尼活塞组件，侧置的外置储油腔用于容纳阻尼油，避免长时间高强度越野骑行时阻尼油过热出现衰减，相比传统内置储油腔的减震结构，热稳定性提升明显，能够适应连续非铺装路面骑行、赛道激烈驾驶的工况需求。主弹簧采用等节距红色螺旋弹簧设计，弹簧刚度经过匹配调校，既能够吸收小幅度的路面细碎震动，在承受大幅度冲击时也不会出现弹簧并圈触底的问题，弹簧上下端设置有硬质橡胶缓冲垫，避免金属部件直接碰撞产生异响与结构损伤。

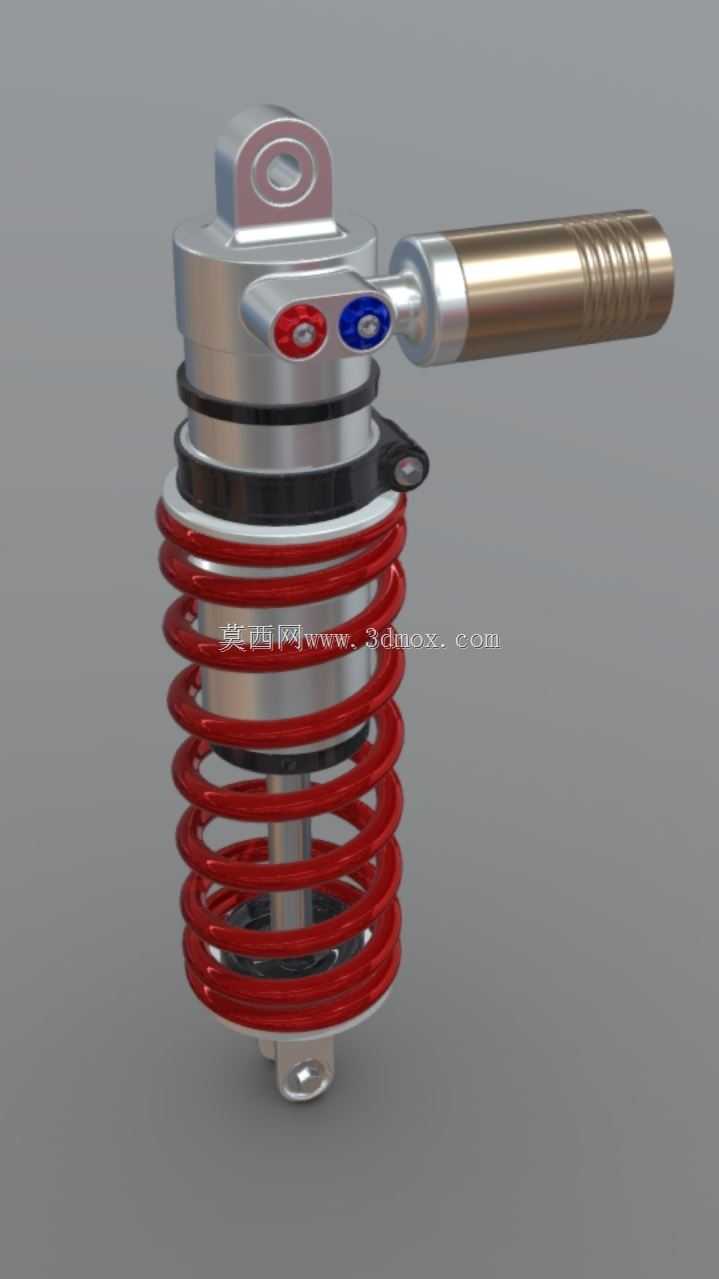

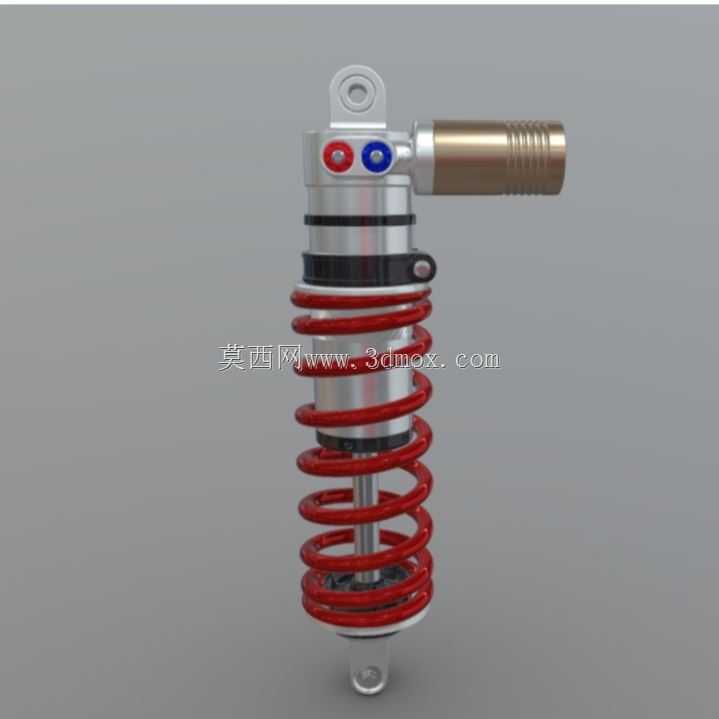

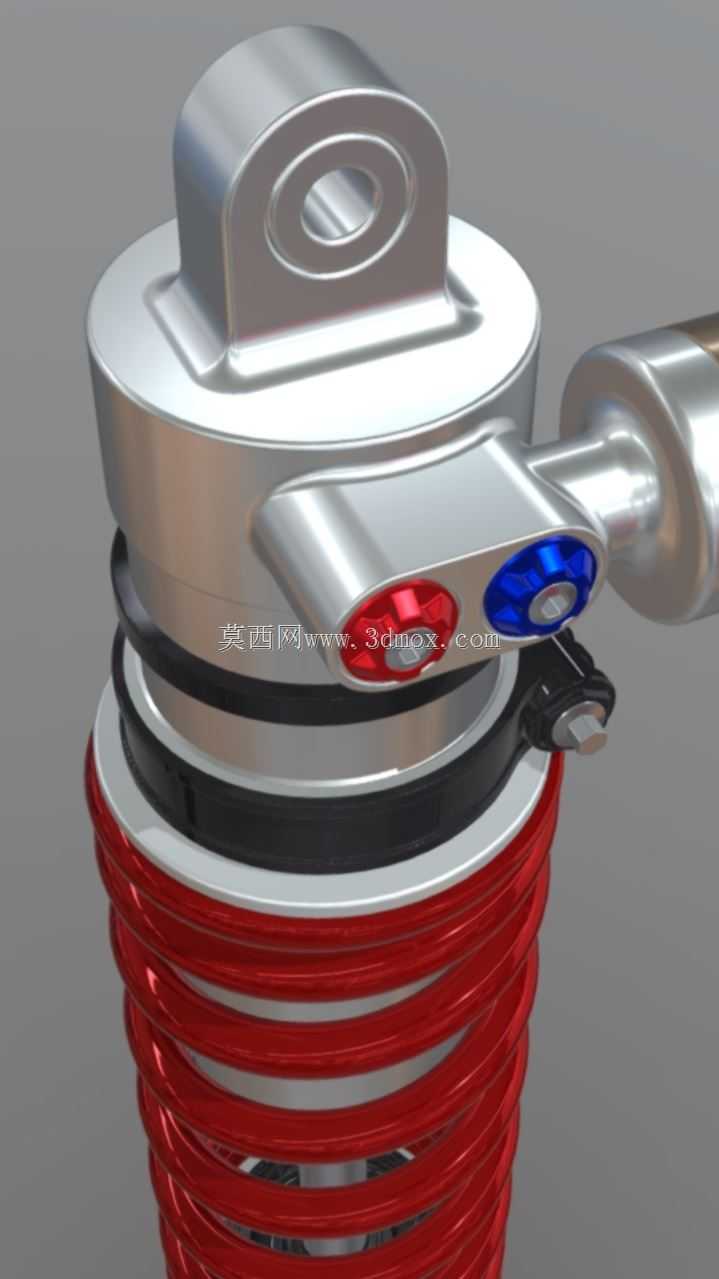

　　顶部的安装吊耳采用鱼眼轴承结构，能够适配车架安装点的多角度摆动，避免悬架运动过程中出现卡滞、别劲的问题，底部的安装轴头直接连接后摇臂，安装孔位的同轴度公差控制在0.02mm以内，保证悬架上下运动时的顺滑度。阻尼调节端设置有红蓝两个调节旋钮，分别对应压缩阻尼与回弹阻尼的调节，骑行者可以根据自身体重、骑行路况、载重情况对阻尼参数进行微调，无需拆解结构即可完成参数适配，调节档位清晰，每一档的阻尼变化线性可控，不会出现调节突变的问题。

　　从安装边界尺寸来看，该悬架的上下安装点中心距为标准越野摩托车后减震常用尺寸，侧置储油罐的伸出长度经过优化，不会与车架、后摇臂、链条等周边部件发生运动干涉，整体外径控制在合理范围内，适配绝大多数采用单后减震布局的摩托车车架，不需要对车架进行额外切割改装即可完成安装。缸体外壁采用硬质阳极氧化处理，耐磨性能优异，能够抵御骑行过程中泥沙、碎石的冲击磨损，活塞杆表面采用镀铬处理，表面粗糙度达到Ra0.8以下，保证油封的密封寿命，避免长时间使用后出现漏油问题。

　　在实际应用场景中，这款悬架既可以满足日常公路骑行的舒适性需求，在越野路段飞坡、落地时，阻尼结构能够快速吸收冲击能量，避免冲击力直接传递到车架与骑行者身上，过弯时弹簧的支撑刚度足够，不会出现侧倾过大导致的磨脚踏问题。设计过程中对各部件的受力进行了有限元分析，吊耳、缸体、弹簧座等受力部件的安全系数均达到2.5以上，能够承受峰值超过1吨的冲击载荷，满足高强度骑行的强度要求，不会出现结构断裂、变形的失效问题。

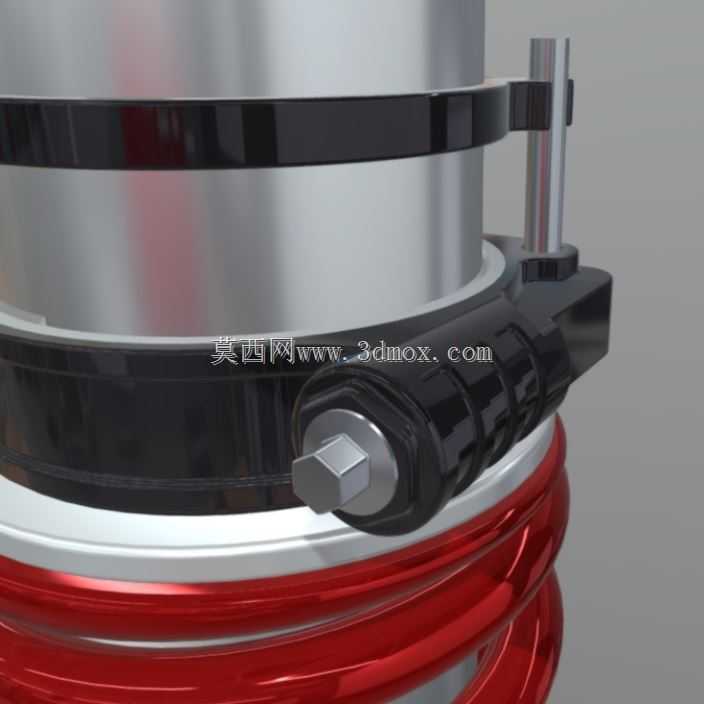

　　结构上还预留了预载调节的卡槽，可以通过专用工具调整弹簧的预压缩量，适配不同载重下的车身高度需求，避免载重过大时悬架过度下沉导致的操控特性变化。外置储油腔与主缸体之间通过高压油路连接，油路内部设置有单向阀结构，保证阻尼油的流动方向可控，不会出现阻尼空程的问题，整个悬架的运动行程经过精准匹配，既保证足够的冲击吸收行程，也不会出现行程过长导致的传动系统角度变化过大问题，兼顾了舒适性与操控性的平衡。
