多辐条摩托前轮轮辋带刹车盘结构

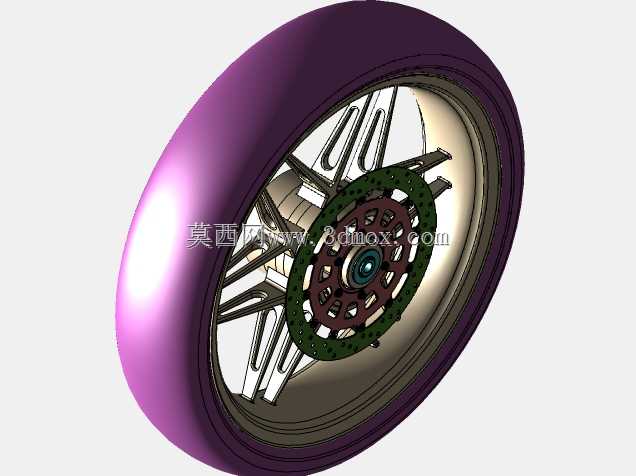

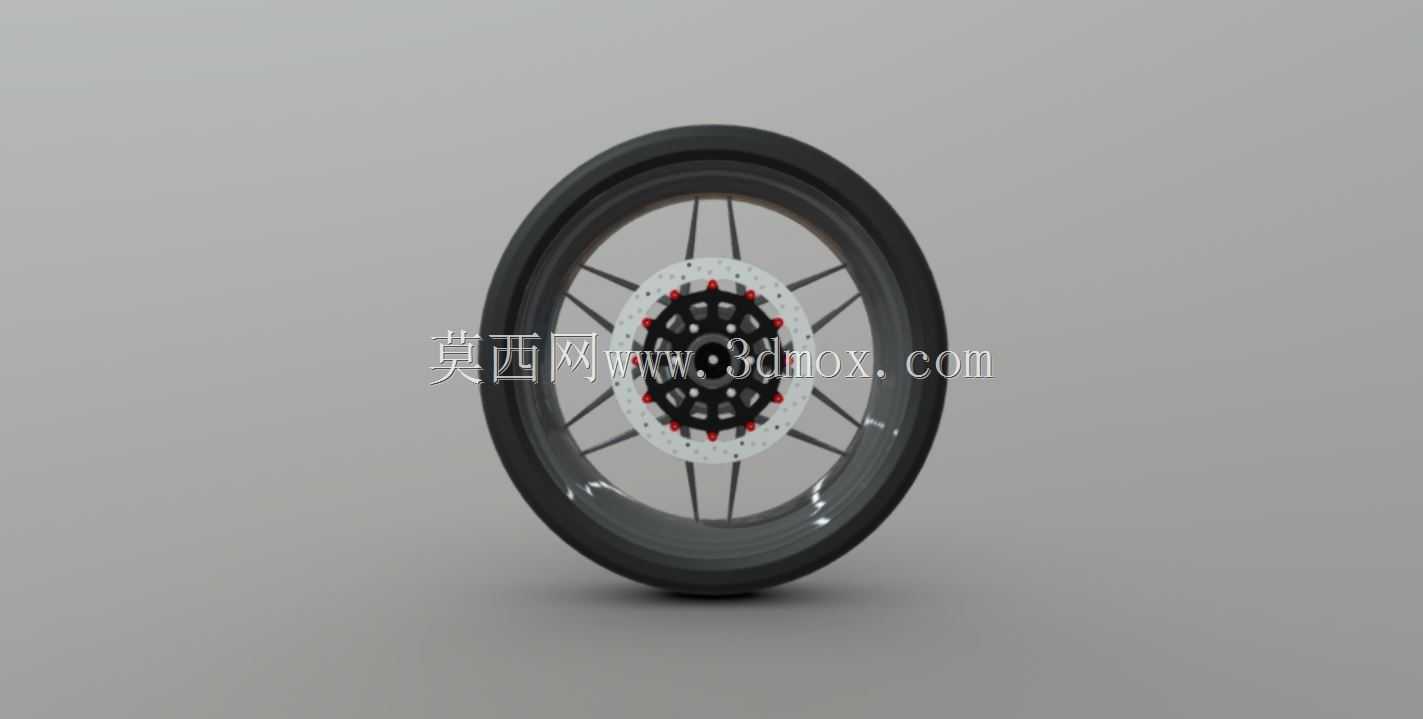

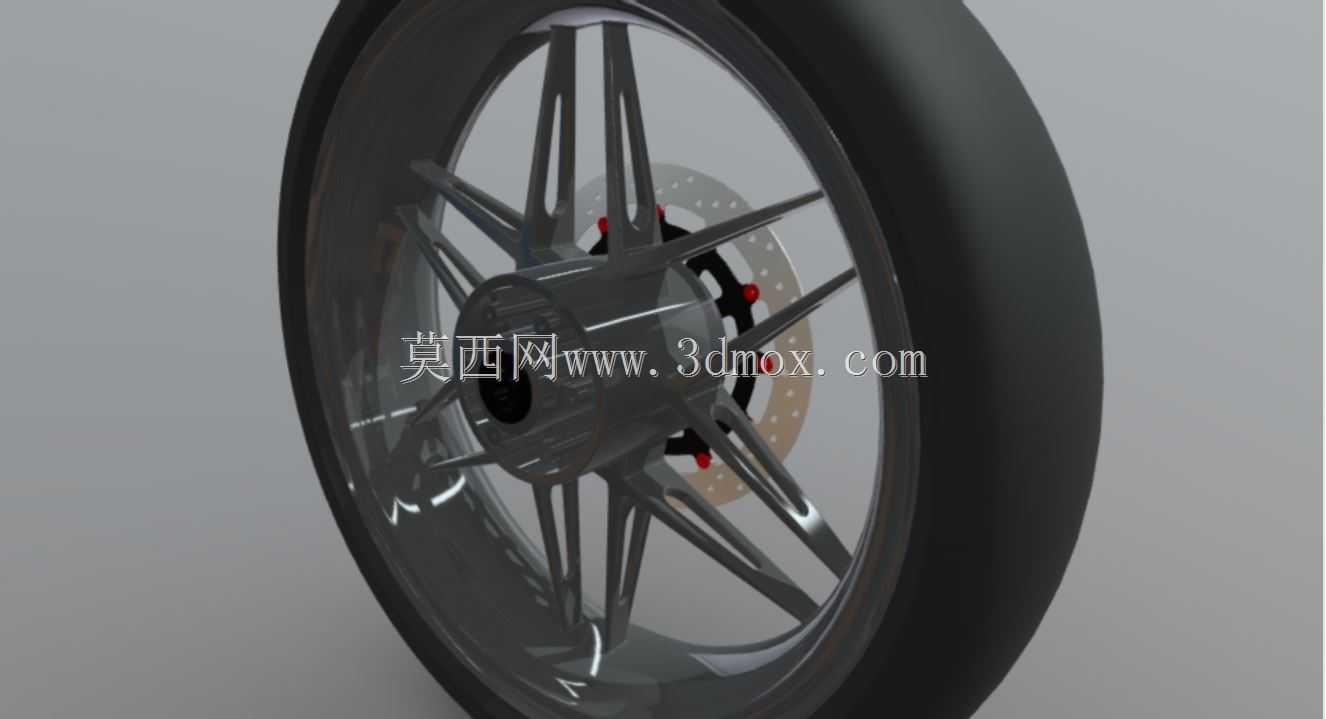

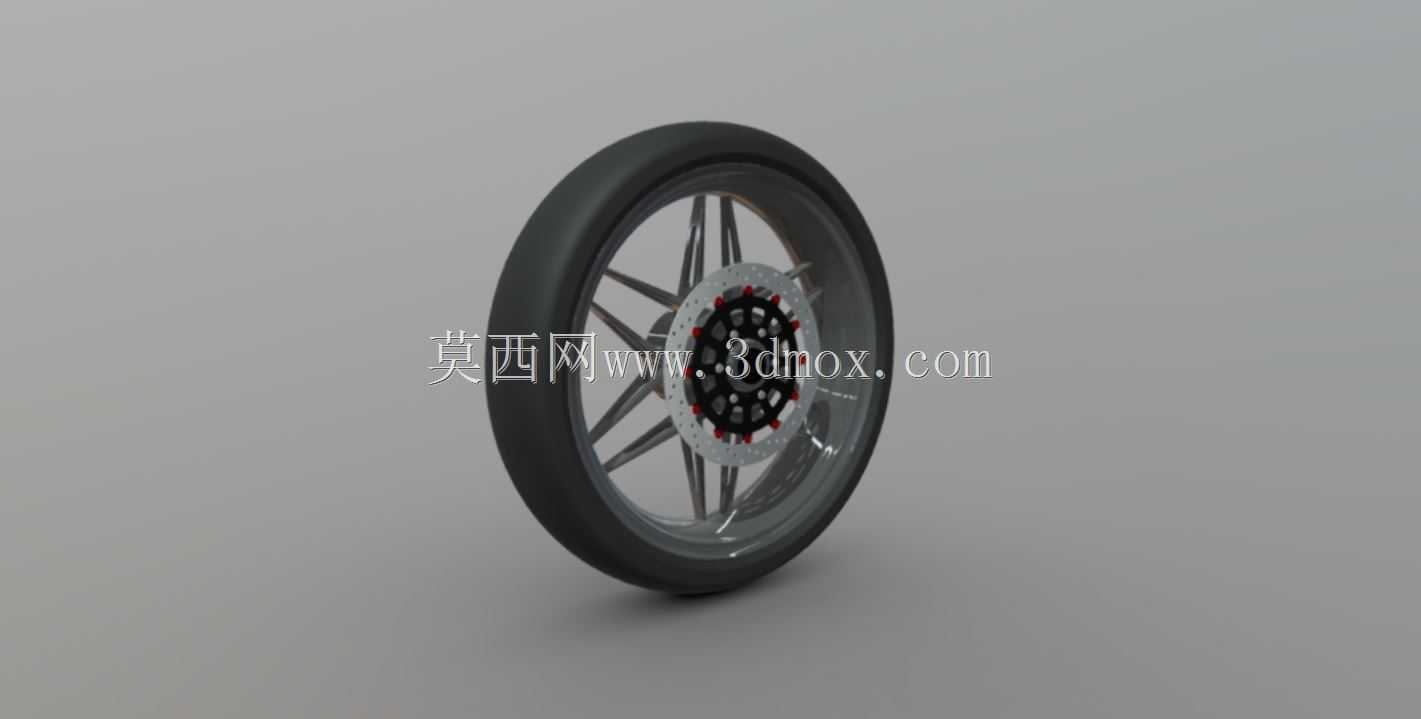

　　这套轮辋结构主要适配中小排量运动型摩托的前轮装配场景，日常通勤、轻度赛道体验的车型都能匹配对应的安装逻辑，作为整车行走系统的核心承载部件，它需要同时承接车身整备质量、骑行过程中的路面冲击载荷，还要配合前刹车卡钳完成制动动作的力传递，轮辋本身的径向圆跳动、端面圆跳动公差会直接影响骑行时的方向把稳定性，高速行驶下的动平衡表现也和轮辋的质量分布均匀度直接相关。从结构设计逻辑来看，这款轮辋采用了多辐条放射式布局，辐条从中心轮毂安装座向外缘轮辋圈体延伸时做了变截面处理，靠近轮毂座的位置截面厚度更大，用来承接轴承传递来的集中载荷，往轮辋边缘延伸的过程中截面逐步收窄，在保证整体结构刚度的前提下尽可能降低旋转件的非簧载质量，

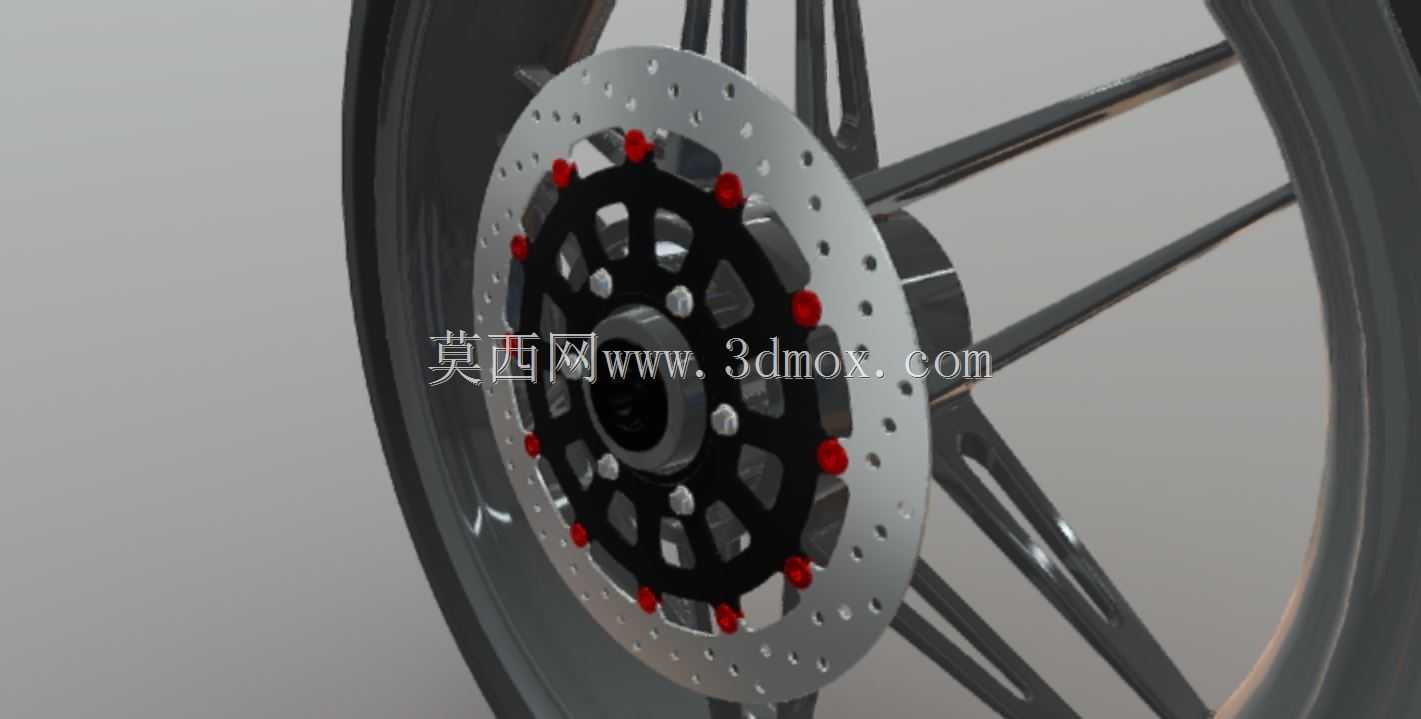

　　要知道非簧载质量的降低对摩托前减震的滤震表现、转向响应灵敏度都有直接的正向作用。轮辋中心的轮毂座预留了标准深沟球轴承的安装位，安装边界需要匹配对应车型的前轮轴直径、轮毂座内孔的同轴度公差，轴承位的台阶高度要和轴承外圈厚度匹配，避免装配后轴承出现轴向窜动，同时轮毂座侧面集成了刹车盘的安装法兰面，法兰面上的螺栓孔位分布圆直径、螺栓孔孔径都需要和对应规格的浮动刹车盘匹配，装配时刹车盘摩擦面和轮辋中心轴线的垂直度公差要控制在合理区间，否则制动时会出现刹车抖动、异响的问题。轮辋的外缘圈体采用了标准真空胎适配的轮缘结构，胎圈座的角度、轮缘的高度都符合摩托轮胎的装配规范，能够保证轮胎充气后胎圈和轮辋紧密贴合，不会在急加速、

　　紧急制动或者侧倾压弯时出现轮胎脱圈的风险，圈体内部的减重槽是在不降低结构强度的位置做的材料去除，进一步控制轮辋整体重量。设计过程中需要重点考虑不同工况下的载荷分布，比如过减速带时的垂直冲击载荷、转向时的侧向载荷、制动时的周向剪切力，辐条的排布角度特意做了非等距的微调，避免特定转速下出现共振问题，同时辐条表面的流线型造型也能降低高速行驶时的风阻，虽然轮辋位置的风阻占比不高，但运动取向的车型设计中这类细节优化也会纳入考量。安装边界方面，轮辋的整体宽度需要匹配对应规格的前轮胎宽，偏距参数要和前减震的安装间距匹配，保证装配后轮辋位于整车纵向对称面上，不会和前减震筒、挡泥板支架出现运动干涉，刹车盘安装后和卡钳的间隙要均匀，避免出现偏磨。

　　另外轮辋的材质适配逻辑也在结构设计中做了预留，如果采用铸铝工艺，辐条的最小壁厚要满足铸造工艺的充型要求，避免出现浇不足、缩孔的缺陷，如果采用锻造工艺，辐条的截面可以做的更薄，进一步降低重量，不过对应的结构圆角需要做的更大，避免应力集中。
