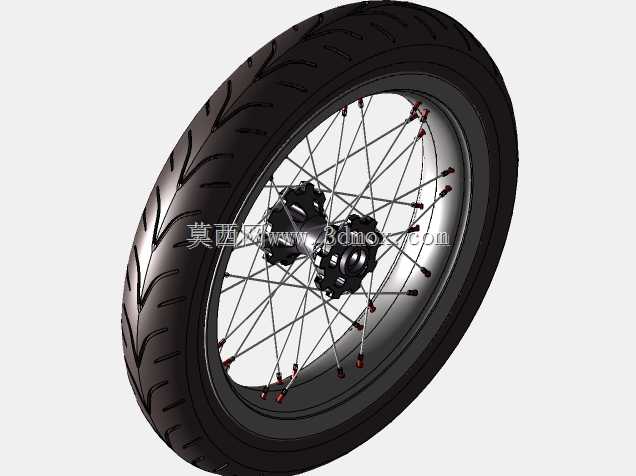

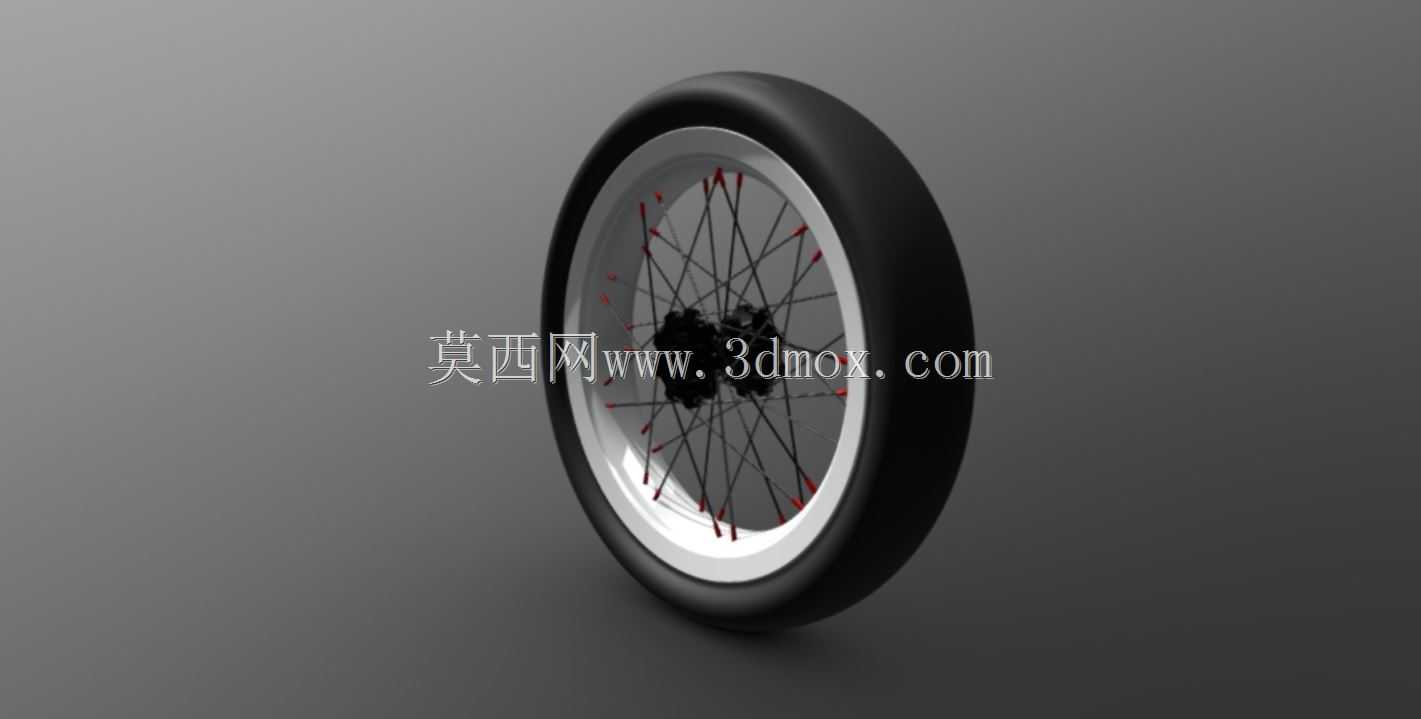

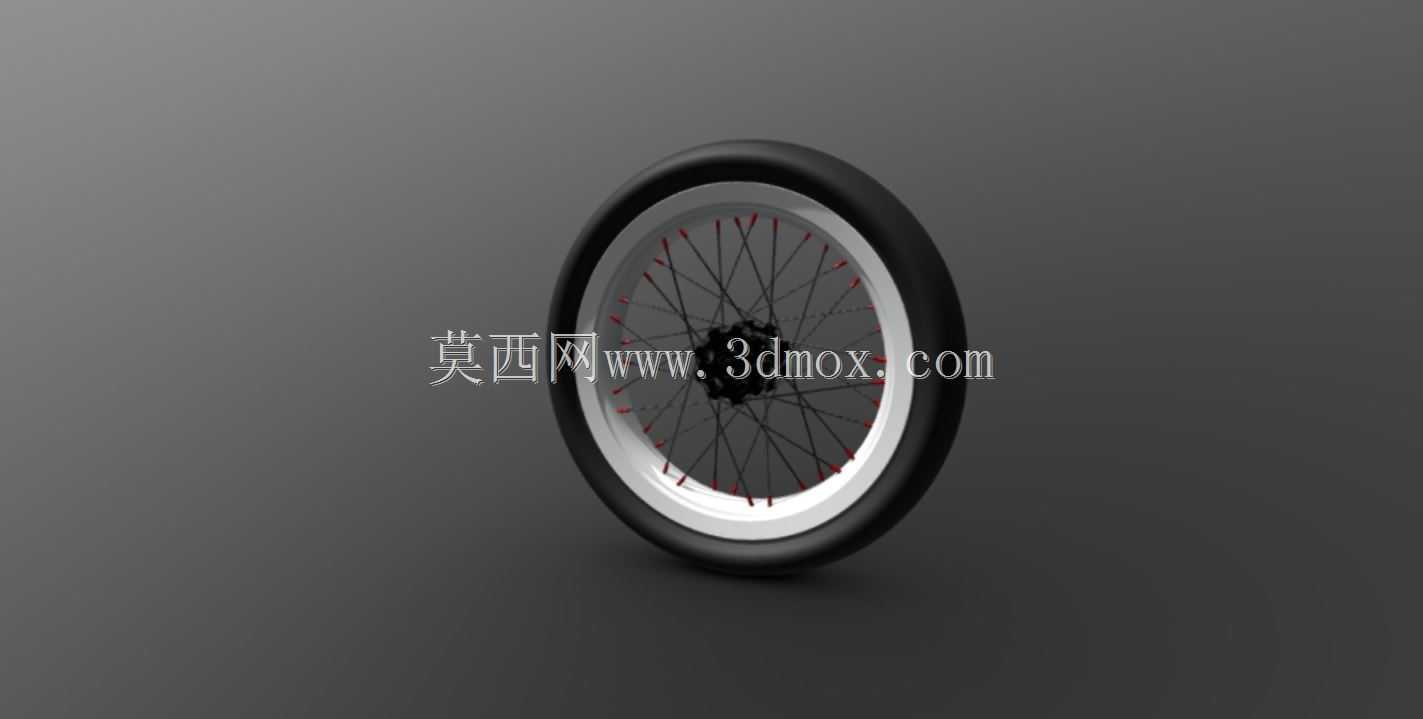

辐条式摩托车行走轮轮辋总成结构

　　这款辐条式轮辋结构主要适配中小排量越野、复古类摩托车的行走系统，作为整车承载与地面接触的核心部件，日常使用场景覆盖非铺装路面穿越、城市通勤代步、定制复古车改装等多个领域，区别于一体铸造轮毂，辐条结构的轮辋能通过辐条的微量形变吸收路面传来的细碎冲击，降低颠簸路面对车架、转向机构的刚性冲击，提升恶劣路况下的骑行舒适度与轮组抗冲击能力，避免硬冲击导致的轮辋开裂、变形问题。

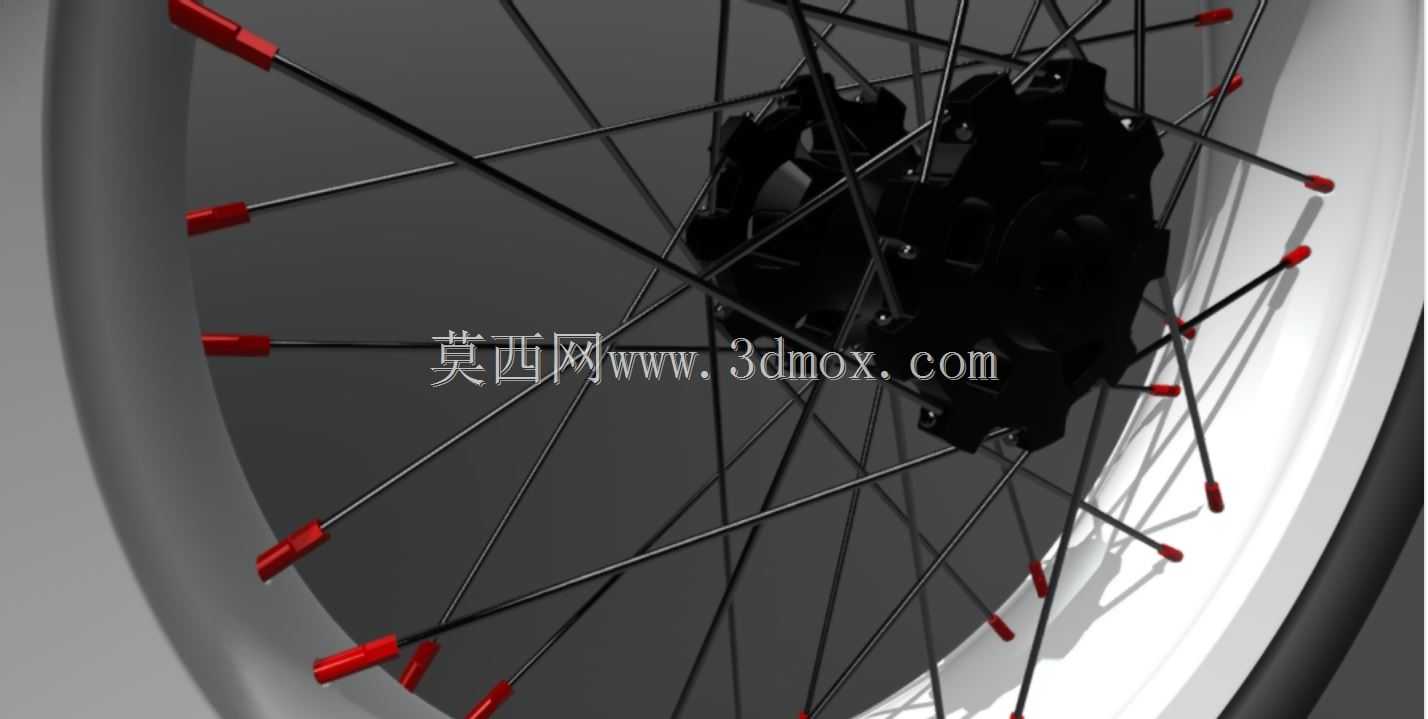

　　从功能特性来看，该轮辋总成包含外胎安装位、辐条固定孔、轮毂轴承安装座三个核心功能区域，轮辋边缘的胎圈座采用标准圆弧过渡设计，匹配常规真空胎或有内胎轮胎的安装尺寸，胎圈座的直径公差控制在±0.2mm范围内，保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶下轮胎脱圈、慢漏气的问题；轮辋周向均匀分布的辐条孔采用沉孔设计，辐条端头装入后不会突出轮辋内表面，防止剐蹭内胎造成破损，每个辐条孔的位置度偏差不超过0.1mm，保证辐条安装后张力均匀，避免轮组转动时出现偏摆、跳动量超标的问题。

　　设计过程中优先考虑了轮组的动平衡性能，整体结构围绕中心回转轴线做对称布局，辐条采用交叉编织的排布方式，既可以提升轮组的径向承载能力，也能抵消轮辋转动时的周向扭力，在急加速、紧急制动时，辐条能均匀传递轮毂输出的扭矩与制动力，避免单根辐条受力过大出现断裂。轮辋的截面采用深槽式设计，既方便轮胎拆装维护，也能在保证结构强度的前提下降低轮辋自身重量，减少非簧载质量，提升整车悬挂的响应速度。

　　安装边界方面，中心轮毂的轴承安装位匹配标准深沟球轴承尺寸，轴承位的同轴度公差控制在0.05mm以内，适配常规摩托车前叉或后摇臂的安装轴径，轮辋的轴向宽度、直径参数符合19英寸前轮的通用规格，安装时需要注意轮辋与刹车盘、链轮座的贴合面平面度要求，贴合面需无凸起、毛刺，保证刹车盘安装后端面跳动量不超过0.1mm，避免刹车时出现抖动、异响问题。需要注意的是该结构未预留19英寸轮缘盘的安装位，实际装车使用时可根据配套的轮胎、刹车系统参数自行补充对应结构，调整辐条张力时需按照对角顺序逐步拧紧，保证每根辐条的张力偏差不超过10%，避免轮辋出现失圆、偏摆的问题。

　　在实际工程应用中，这类辐条轮辋的维修便利性优于铸造轮毂，当单根辐条出现变形、断裂时可单独更换，无需整体更换轮组，大幅降低后期使用维护成本；轮辋表面采用阳极氧化或喷塑处理，可抵御日常骑行中的泥水、砂石侵蚀，提升结构的耐锈蚀能力，适配长期户外使用的需求。结构建模时对所有安装孔位、配合面做了公差匹配，可直接用于摩托车改装设计、行走系统结构教学、轮组受力仿真分析等场景，也可作为定制摩托车开发的基础轮组参考结构，调整辐条数量、轮辋宽度参数即可适配不同排量、不同使用场景的摩托车型号。
