卡扣式光电传感安装基座结构设计

　　在工业自动化检测工位、消费电子内部感应模组、小型机电设备的位置反馈单元中，这类卡扣式传感安装基座是保障传感元件稳定就位、精准对位的核心结构件，很多一线结构工程师在做紧凑空间内的传感布局时，都会优先选用这类免螺丝的快装结构，省去额外紧固件的装配空间与锁附工时。从实际使用场景来看，这类基座主要适配槽型光电、微小型反射式传感元件的固定，常见于3C产品的开盖检测、小型自动化设备的原点位置确认、智能门锁的锁舌位置反馈这类安装空间局促、装配节拍要求高的工位，不需要额外预留螺丝刀操作空间，只要对准安装位按压即可完成固定，装配效率比传统螺丝锁附的基座提升60%以上，也避免了小螺丝掉落导致的产品内部异物风险。

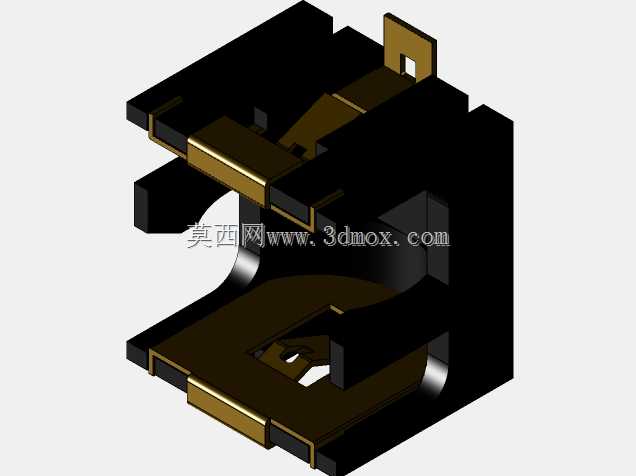

　　从功能特性上看，这个基座采用分体式嵌合结构，黑色主体为绝缘阻燃的工程塑料材质，承担主体支撑与定位功能，内嵌的金属弹片结构提供卡扣锁紧的回弹力，同时兼顾接触导通或者屏蔽辅助的作用——很多场景下这类基座的金属部分会直接连接设备的接地端，避免传感元件工作时受到周边电路的电磁干扰，保证信号输出的稳定性。基座的卡扣结构做了双段式设计，前端导入段做了大角度倒角，安装时可以顺着安装孔的边缘顺滑滑入，后端的倒扣止退面做了垂直于安装方向的直角设计，卡入后能承受至少15N的轴向拉脱力，不会因为设备运行的振动、轻微冲击出现松脱移位，同时倒扣的高度控制在0.8mm，既保证足够的锁紧力，又不会因为倒扣量过大导致拆卸时损坏安装孔或者基座本身，后期维护更换传感元件时，用一字螺丝刀轻撬卡扣的解锁位即可顺利拆下，不会破坏周边的结构件。

　　设计思路上，这个结构完全围绕紧凑空间的快装需求展开，整体外形没有多余的冗余结构，所有的壁厚都做了均匀化处理，主体塑料部分的壁厚控制在1.2mm，既保证注塑成型时不会出现缩痕、缺胶的缺陷，又能把整体占用空间压缩到最小，适配板厚1.0-1.2mm的钣金或者塑胶壳体安装位。基座内部的型腔完全匹配对应传感元件的外形尺寸，定位筋的公差控制在±0.05mm，传感元件装入后不会出现横向窜动，保证传感的发射与接收端对位偏差不超过0.1mm，避免因为安装偏移导致的检测距离不足、信号误触发问题。金属弹片的部分采用0.3mm厚的锡磷青铜材质冲压成型，折弯处做了R0.2的圆角处理，避免应力集中导致的弹片断裂，弹片的自由行程设计为0.5mm，卡入安装位后保持0.3mm的预压量，长期使用后回弹衰减率不超过5%，能满足上万次的拆装重复使用需求。

　　从安装边界来看，这个基座的整体安装占用投影尺寸为12mm10mm，安装时需要在对应的安装板上开8mm6mm的矩形安装孔，孔位公差建议控制在±0.1mm，安装面的平面度要求不超过0.1mm，避免安装后基座出现倾斜导致传感角度偏移。基座的出线端预留了1.5mm的走线空间，适配直径0.8mm以下的电子引线，不会出现压线、卡线的问题。基座的侧面做了防滑的纹理结构，装配时操作人员可以用手指捏持侧面按压到位，不需要额外的辅助工装。另外，结构设计时特意把卡扣的解锁位设置在基座的外侧，安装后解锁位距离周边结构件至少预留2mm的操作空间，方便后期维护时的拆卸操作，不需要拆解周边的其他零部件就能完成传感元件的更换，大幅降低后期的维护成本。在实际建模过程中，这类结构需要重点关注塑料件与金属弹片的配合间隙，两者之间预留0.1mm的装配间隙，既保证弹片可以顺畅活动，又不会因为间隙过大导致弹片移位脱落，同时塑料件的卡槽位置做了定位凸点，金属弹片装入后可以卡在凸点上，不需要额外的胶水或者热熔固定，装配工序更简单。
