槽型安装式光电传感基座结构设计

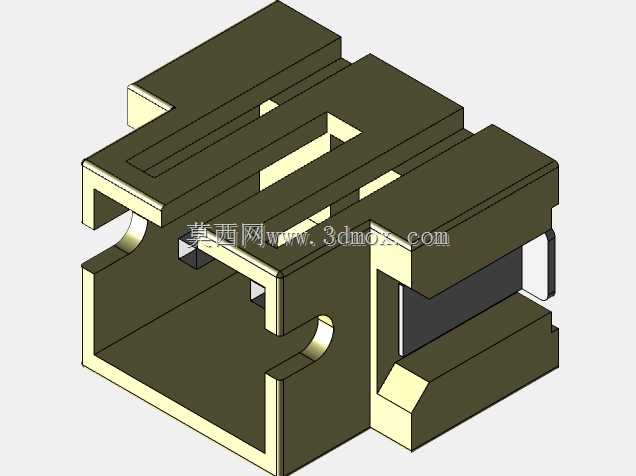

　　这款槽型结构的传感安装基座，是工业自动化检测场景里配套对射式光电传感单元的核心承载部件，日常在流水线工件到位检测、物料计数、位置限位、转速采集这类工况里承担传感元件的固定与防护作用。从结构设计逻辑来看，整体采用对称式开槽布局，主体三段式平行凸台形成两道平行安装导槽，导槽的槽宽公差控制在IT7级精度区间，既可以适配标准工业铝型材的T型槽直接滑入安装，也能通过侧边的沉孔用M3内六角螺丝完成锁附固定，安装时不需要额外加工定制转接板，能直接适配市面上多数30系列、40系列工业铝型材的安装孔位，大幅缩短现场设备改造的装配周期。基座内部预留的矩形空腔是核心功能区，用来嵌入对射式光电的发射与接收模组，空腔侧壁设计的半圆让位槽，

　　是专门给传感模组的引脚走线预留的空间，避免装配时引脚被基座侧壁挤压弯折，同时空腔的深度刚好覆盖传感模组的整个本体，只留出1.2mm的检测缝隙，能有效阻挡车间环境里的切削液飞溅、粉尘飘落附着到光电发射接收面上，降低日常维护的清洁频次，减少误触发概率。从安装边界尺寸来看，整体宽度方向的最大外轮廓控制在20mm以内，长度方向不超过35mm，高度方向的凸台厚度为4mm，安装后突出安装面的高度仅为12mm，不会占用过多设备内部的走线空间，在紧凑的自动化模组、小型非标设备内部也能顺利布置。结构上的边角全部做了R0.5的倒角处理，既避免装配时锐边划伤操作人员，也能在注塑或者机加工成型时减少应力集中，提升零件的结构强度，

　　长期在设备振动工况下使用不会出现基座开裂的问题。基座两侧的卡扣式限位结构，是为了方便传感模组的快速更换，不需要拆解整个基座的安装螺丝，只需要拨开侧边的卡扣就能取出内部的传感单元，更换损坏的模组耗时不超过30秒，对于连续运行的产线来说，能大幅降低故障停机的维护时间。导槽内侧设计的0.2mm深度的防滑纹，是为了在螺丝锁附后增加基座与安装面的摩擦力，避免设备长期运行产生的振动导致基座位置偏移，保证光电检测的光轴始终保持对正状态，检测精度不会因为长期运行出现偏差。在实际选型适配时，这款基座可以配套槽宽5mm的对射光电元件，检测距离在0-10mm区间内都能稳定触发，适合用来检测薄型工件、小型电子元器件的到位状态，

　　也可以在传动机构上搭配码盘实现转速检测，或者在直线运动模组上作为原点限位、正负极限限位的检测载体。设计时特意将基座的安装基准面做了平面度0.02mm的精度要求，保证安装后传感单元的光轴与安装面保持平行，不会因为基座安装倾斜导致光轴偏移，出现检测盲区或者误触发的问题。基座的材质选型上默认采用ABS加玻纤的注塑材质，兼顾绝缘性能与结构强度，也可以根据使用场景更换为POM材质适配有耐磨需求的工位，或者采用金属材质适配高温工况下的检测需求，整个结构的壁厚均匀控制在2mm，注塑成型时不会出现缩痕、翘曲的问题，批量生产的良率能稳定在98%以上。
