贴片式传感元件PCB安装结构三维设计

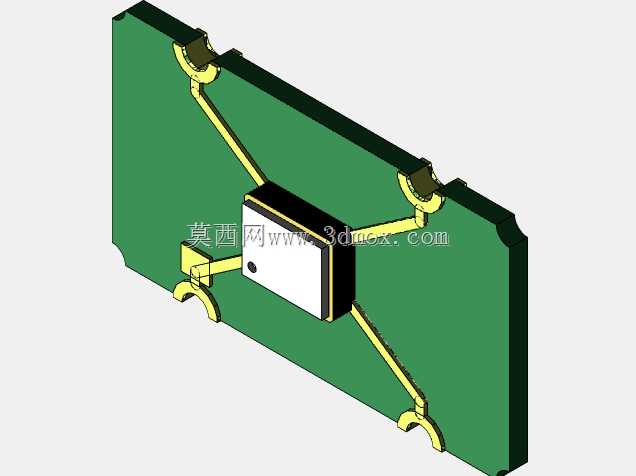

　　在工业测控、消费电子、车载电子的板级电路装配场景中，板载传感元件的安装可靠性直接决定整套检测链路的信号采集精度，这套三维结构完整还原了贴片式传感元件在PCB基板上的装联形态，覆盖从元件定位、焊盘走线到安装固定位的全细节结构。从实际工程落地的角度看，这类板载传感结构的设计核心首先要平衡信号传输路径与机械安装强度，图中可见传感元件本体采用方形塑封结构，底部通过焊盘与PCB基板实现电气连接，四条黄色的导电走线从元件引脚端延伸至板边的四个安装固定位，走线转角全部采用圆弧过渡设计，避免直角走线带来的信号反射、阻抗突变问题，这一细节完全符合高频信号传输板的布线规范，能有效降低传感信号在板内传输过程中的衰减与干扰。

　　在安装边界设计上，PCB基板的四个角位设置了带圆弧缺口的安装耳，每个安装耳中心预留了固定孔位，孔位边缘做了铜箔露铜处理，既可以通过螺丝完成板件与设备壳体的刚性固定，也能作为接地连接点实现板级屏蔽，安装耳的缺口设计预留了装配公差空间，避免壳体安装柱存在位置偏差时出现板件翘曲、应力集中的问题。传感元件本体的定位设计上，元件侧边设置了微小的极性定位凸点，与PCB上的丝印定位标记对应，能在SMT贴片工序中避免元件反向贴装的问题，元件本体与PCB表面预留了微小的间隙，既可以避免焊接过程中助焊剂残留堆积在元件底部造成绝缘下降，也能给元件工作过程中的热胀冷缩预留形变空间，减少温度循环过程中焊点受到的机械应力。

　　从功能特性层面看，这类板载传感结构通常用于检测设备内部的温度、磁场或者特定物理参数，走线的等长设计保证了差分信号传输的相位一致性，四个安装位的对称布局让板件在受到振动冲击时受力均匀，在车载、工业设备这类存在持续振动的使用场景中，能有效降低焊点疲劳失效的概率。设计过程中还充分考虑了SMT生产的工艺要求，元件周边预留了足够的贴片吸嘴作业空间，走线宽度根据载流需求做了匹配设计，安装孔位与板边的距离符合PCB加工的铣边工艺要求，不会出现板边开裂的问题。在实际选型适配过程中，结构工程师可以直接参考这套模型的安装孔位尺寸、元件占位面积、走线布局来完成自身电路的板框设计，不需要反复调整元件与安装位的相对位置，也能提前规避装联过程中可能出现的干涉问题，比如元件高度与设备外壳内壁的间隙、安装螺丝与走线的安全距离等细节，都能在三维结构中提前完成校验，减少打样后的迭代修改次数。

　　不同于分立元件的散装结构，这种集成了传感元件、走线、安装位的完整板级结构模型，能让结构工程师在整机设计阶段就清晰掌握板载组件的全部空间占用，包括元件本体的突出高度、安装螺丝的头部高度、走线的铺铜范围，在进行壳体设计、内部走线排布时可以精准预留空间，避免后期装配时出现元件与壳体干涉、螺丝压断走线等常见工程问题。同时模型中还原的焊盘尺寸、引脚间距完全符合行业通用的贴片封装规范，能直接导入PCB设计软件作为封装参考，保证结构设计与电路设计的尺寸一致性，减少跨软件协作过程中的尺寸偏差问题。
