SOT23-6封装六引脚贴片测试适配座结构

　　在电路板量产前的芯片验证环节，这类SOT23-6封装的适配转接结构是实验室和小批量试产线的常用工装，很多做电源管理、信号采集类小封装芯片测试的工程师都接触过类似结构。不同于直接焊接在PCB上的贴片座，这款结构采用直插引脚引出设计，能够直接插在面包板或者通用测试治具上，省去了每次更换测试芯片时反复焊接拆焊的麻烦，尤其适合需要频繁更换同封装不同型号芯片做参数对比的测试场景。

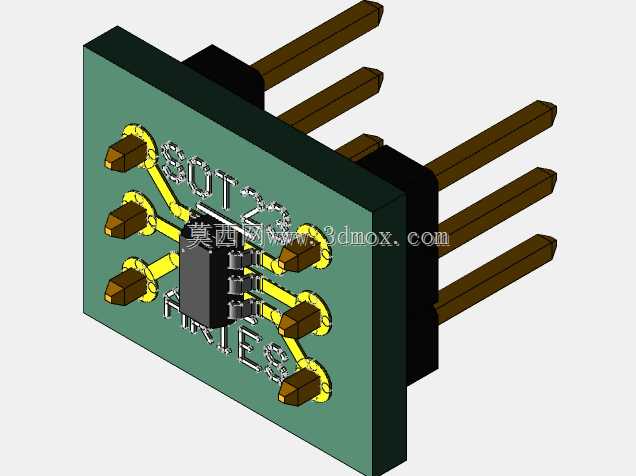

　　从结构设计来看，这款适配座的核心是中间的SOT23-6芯片接触位，六个接触弹片的位置完全对应SOT23-6封装的引脚排布公差，弹片采用带预紧弧度的设计，当芯片压入接触位时，弹片能产生足够的正向压力保证接触电阻稳定，避免测试过程中出现信号跳变或者接触不良的问题。PCB基板部分采用双层走线设计，将芯片侧的六个贴片引脚一一对应连接到外侧的六根直插引脚上，走线做了等长处理，对于高速信号或者小电流模拟信号测试来说，等长走线能减少信号传输延迟差，避免测试数据出现不必要的偏差。直插引脚采用标准2.54mm间距设计，完全匹配通用面包板、洞洞板以及标准测试座的插孔尺寸，引脚直径选用0.5mm的标准规格，插拔时不会出现过松晃荡或者过紧插不进的问题，引脚根部做了加粗限位，插入深度控制在6mm左右，既能保证插装后的稳定性，又不会因为插接过深导致引脚弯折。

　　实际使用中，这类适配座主要承担两个作用，一是芯片功能验证阶段的快速转接，工程师拿到SOT23-6封装的新样品芯片时，不需要专门绘制测试PCB，直接将芯片卡在适配座上就能插在现有测试平台上完成上电测试、参数标定，能大幅缩短前期验证的周期；二是小批量烧录环节的芯片承载，很多SOT23-6封装的单片机、存储芯片需要烧录固件，用这类适配座配合通用烧录座就能完成芯片烧录，不需要定制专用的烧录治具，能降低小批量项目的治具成本。

　　设计这类适配结构时，首先要把控的是接触弹片的位置精度，SOT23-6封装的引脚间距本身只有0.95mm，弹片位置如果偏差超过0.1mm就会出现接触不上或者相邻引脚短路的问题，建模时需要严格按照JEDEC封装标准的尺寸公差来定位弹片位置，同时要给弹片预留足够的形变空间，避免多次插拔后弹片出现塑性变形导致接触失效。其次是PCB基板的外形尺寸，这款结构的基板长宽控制在12mm*10mm左右，既不会因为尺寸过大占用过多测试板空间，又能给外侧的直插引脚预留足够的排布位置，基板边缘做了0.5mm的倒角处理，拿取时不会刮手，也能避免插入治具时卡滞。另外直插引脚的垂直度也是设计时需要重点关注的点，建模时要保证六根引脚与基板平面完全垂直，引脚之间的平行度公差控制在0.1mm以内，否则插装时会出现个别引脚插不进插孔的问题。

　　从安装边界来看，这款适配座插装后在测试板上方的高度为8mm左右，周围不需要预留额外的避让空间，相邻器件只要按照标准2.54mm间距排布就不会出现干涉，对于空间紧凑的测试治具来说，这个尺寸能很好地适配高密度排布的测试点位。接触位的芯片压入深度控制在1.5mm，刚好能让芯片引脚与弹片完全接触，又不会因为压入过深导致芯片本体被弹片刮伤，压入时的手感有明显的阻尼反馈，操作人员不需要额外看标识就能判断芯片是否安装到位。在长期使用的可靠性方面，弹片材质选用铍铜镀金的方案建模时预留了镀层厚度，保证多次插拔后接触电阻仍然能维持在毫欧级，不会因为氧化导致测试信号失真，基板采用FR-4材质，耐温范围覆盖常规焊接和测试的温度区间，不会因为烙铁误碰或者测试时的芯片发热出现基板变形的问题。
