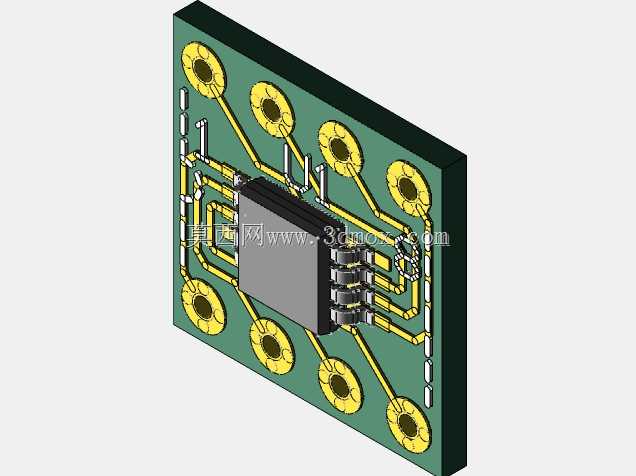

MSOP8封装芯片转接电路板三维结构设计

　　在小尺寸模拟信号采集、工业传感前端信号调理的硬件开发场景中，MSOP8封装的运算放大器、传感信号调理芯片是应用频次极高的元件，这类封装的引脚间距仅0.65mm，手工焊接难度大，常规面包板无法直接适配，很多原型验证阶段的工程师会采用转接板方案将密间距引脚引出至标准2.54mm间距焊盘，方便搭试电路、快速验证功能。本次设计的MSOP8转接结构，核心是解决密间距贴片芯片到通用测试接口的引脚适配问题，同时兼顾焊接可靠性与高频信号下的阻抗连续性。

　　从设计思路上看，首先要明确芯片的安装边界：MSOP8封装本体的标准宽度为3mm，长度为5mm，引脚突出本体两侧各0.4mm，因此转接板上的芯片焊盘需要严格遵循封装规范，焊盘宽度设置为0.3mm，长度延伸出引脚末端0.2mm，既保证焊锡有足够的润湿面积，又避免相邻焊盘间距过小导致连锡。转接板整体外形采用正方形布局，边长设置为15mm，这个尺寸既可以覆盖芯片本体的安装区域，又能在板边四周均匀布置8个2.54mm间距的引出焊盘，每个引出焊盘直径2mm，中间开0.8mm的过孔，既可以插装排针用于面包板连接，也可以直接焊接导线引出信号，适配不同的测试场景。

　　布线层面，考虑到传感信号多为弱模拟信号，走线尽量短且等宽，从芯片引脚到引出焊盘的走线宽度统一设置为0.8mm，走线拐角采用45度斜角避免直角带来的信号反射，电源引脚的走线适当加宽到1mm，降低供电线路的压降。板上预留的8个安装孔位于四个角与四边中点位置，孔径1mm，既可以用铜柱将转接板固定在测试台架上，也可以穿线绑扎固定，避免测试过程中拉扯导线导致焊盘脱落。

　　实际使用中，这类转接板不仅用于实验室原型验证，在小批量工业传感模块的试制阶段，也可以直接作为核心信号板的载板，将MSOP8的传感芯片焊接在转接板上之后，通过排针插接在主控底板上，方便后期更换不同型号的同封装芯片，对比不同器件的信号调理效果，不用重新设计制作整块主控板，大幅缩短研发迭代周期。设计过程中需要特别注意焊盘的阻焊层开窗尺寸，开窗比焊盘大0.1mm即可，过大的开窗会导致焊锡流动范围不可控，过小则会导致焊盘上锡困难。另外，芯片下方的PCB区域没有布置任何走线，避免焊接时高温导致底层走线起皮，同时预留了0.5mm的芯片本体与PCB之间的间隙，方便焊接后清理残留的助焊剂，防止长期使用后助焊剂残留导致引脚间绝缘电阻下降。

　　从安装适配性来看，该转接板的总厚度为1.6mm，采用常规FR4板材的厚度标准，焊接完MSOP8芯片之后，整体最高点为芯片本体的上表面，距离PCB底面的高度为1.8mm，加上插装排针之后总高度为10mm，可以适配绝大多数紧凑空间内的安装需求，不会和周边的电容、电阻等元件产生空间干涉。引出焊盘的排列顺序严格遵循MSOP8封装的引脚定义顺序，从1号引脚开始逆时针排列，和芯片 datasheet 上的引脚序号一一对应，避免接线时出现引脚定义混淆的问题。在批量应用场景中，这种转接板的设计还可以兼容波峰焊工艺，所有焊盘都做了拖锡焊盘处理，芯片两端的第一个和最后一个焊盘适当加长，方便波峰焊时焊锡的流动，减少虚焊、连锡的不良率。对于经常需要更换同封装芯片的测试场景，还可以在芯片焊盘上焊接贴片插座，不用反复焊接芯片，直接插拔就能更换器件，进一步提升测试效率，这也是设计时预留足够焊盘强度的考量之一，保证多次焊接或者插拔插座之后，焊盘不会从PCB上脱落。
