D35XB80桥式整流二极管三维结构建模

　　在交流转直流的整流电路设计环节，桥式整流器件是电源回路里的核心功率元件，D35XB80这类桥式二极管常被应用在中小功率开关电源、工业控制板卡电源输入级、小家电电源模块、充电桩辅助电源等场景中，承担着将工频或高频交流输入转换为脉动直流的核心功能，相比分立二极管搭建的整流桥，集成式的桥式二极管能大幅缩减PCB布线空间，降低四个整流管参数离散性带来的电路一致性问题，减少焊接工序的工作量，提升批量生产时的装配良率。

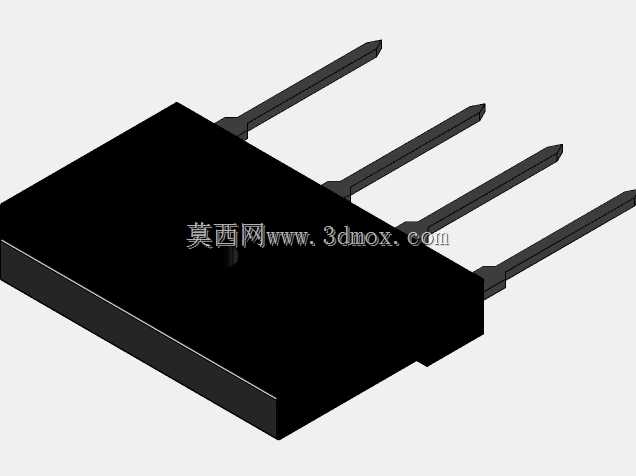

　　从实际使用的需求出发，这款桥式二极管的建模首先要还原其封装的真实安装边界，本体的长宽高尺寸为30mm×20mm×4mm，四个直插引脚的排布间距完全匹配行业通用的安装孔位规范，引脚的直径、伸出长度、折弯角度都严格按照实物的成型尺寸制作，确保在PCB布局时，能直接调用模型完成器件占位、干涉检查，避免出现实际焊接时引脚与周边电容、电阻、散热片等元件发生空间冲突的问题。建模过程中，本体的黑色环氧塑封部分做了棱角的细节还原，没有做过度的圆角简化，因为实际生产中塑封体的脱模斜度很小，边缘的直角特征会直接影响器件在治具中的定位精度，要是建模时随意加大圆角，后续做自动插件机的适配仿真时，就会出现定位偏差的误判。

　　设计这类功率器件的三维模型时，不能只做外观的形似，还要考虑结构设计中的实际校验需求。比如四个引脚的伸出长度，要区分出PCB焊接面以上的部分和穿过焊盘后的余留长度，这样在做整机的安规距离校验时，能准确核算引脚与周边金属壳体、接地构件之间的电气间隙，避免出现安规测试时爬电距离不足的问题。塑封本体的表面没有做多余的纹理刻画，因为实际器件的塑封表面是哑光环氧材质，建模时保留平面特征即可，过度的纹理反而会增加装配体的文件负荷，影响大型整机装配时的旋转、缩放操作流畅度。

　　在不同的应用场景里，这款桥式二极管的安装方式也有区别，部分大电流工作场景下会在塑封本体上方贴装绝缘导热垫，再连接铝制散热片，所以建模时特意将塑封本体的顶面做了平面度的一致性处理，没有添加无关的凹凸特征，确保导热垫贴合面的仿真计算能贴合实际散热工况，不会因为模型表面的虚假凸起导致热阻仿真结果出现偏差。引脚的材质部分在模型里做了区分，引脚根部与塑封体结合的位置做了密封台阶的还原，这个位置是器件防潮密封的关键结构，在做灌封工艺的结构设计时，这个台阶的尺寸会直接影响灌封胶的包覆效果，要是建模时忽略这个细节，灌封仿真时就会误判胶层的包覆范围，导致实际生产中出现密封不到位的隐患。

　　从电路结构适配的角度看，这款35A电流等级、800V耐压的桥式二极管，通常适配的是200W到800W功率段的电源产品，建模时的尺寸精度控制在±0.1mm以内，完全满足结构设计的公差要求，不管是做PCB的3D布局校验，还是做整机内部的布线空间核算，抑或是做自动化插件的动作仿真，都能直接调用这个模型完成相关验证工作，不需要设计人员再反复核对实物尺寸调整模型参数。四个引脚的极性排布也完全按照实物的引脚定义做了对应位置的还原，避免出现建模时引脚顺序错位，导致PCB封装匹配错误的问题，毕竟对于功率器件来说，引脚极性接反会直接导致通电后器件烧毁，甚至波及后端的整个电路回路。

　　在做散热相关的结构设计时，这个模型的本体尺寸精度能帮助工程师准确核算散热片的安装空间，比如塑封体距离周边电解电容的安全距离，既要保证散热风道的通畅，又要避免电容长期受器件烘烤导致寿命缩减，精准的三维模型能让工程师在设计阶段就完成空间的最优排布，不需要等到打样后再反复调整元件位置，缩短产品的研发迭代周期。另外，在做产品的跌落仿真、振动仿真时，准确的引脚长度和塑封体重量分布（建模时按照材料密度赋予了对应质量属性），能更真实地模拟器件在运输、使用过程中的受力情况，提前发现引脚受力断裂、焊点开裂等潜在的结构风险。
