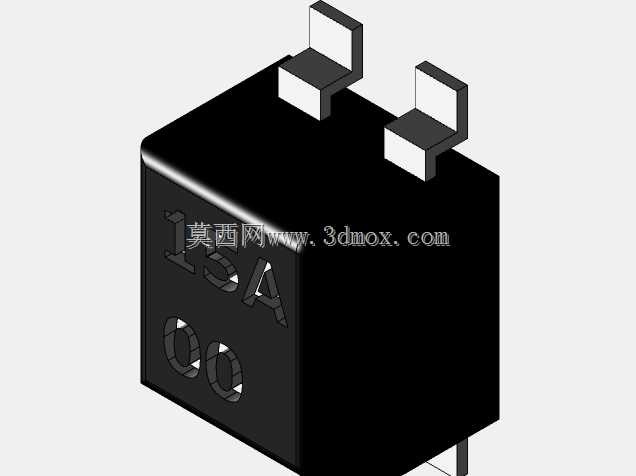

直插式微型电流传感元件三维结构

　　在消费类电子控制板、小型工业测控终端的电路设计环节，这类直插式电流传感元件是板级电流采样的核心部件，主要承担回路电流实时检测、过流信号触发的功能，常见于小家电控制板、小型电源模块、低压配电信号采集回路中，用来替代传统分流电阻实现非侵入式的电流信号拾取，避免采样回路功耗过高带来的板级温升问题。从结构设计来看，该元件采用方块状塑封主体设计，主体外壳采用黑色阻燃环氧塑封料一体成型，外壳表面预留清晰的标识刻印区域，可直接标注额定电流参数、批次溯源信息，生产环节可通过激光打标完成标识刻印，无需额外粘贴标签，适配SMT后段或波峰焊前的批量组装工序。两个引出端采用弯折式直插引脚结构，引脚材质为镀锡铜合金，引脚的弯折高度、

　　引脚间距严格对应常规PCB板的孔位设计标准，引脚根部做了圆弧过渡处理，避免插件过程中引脚受应力断裂，同时引脚的插入端做了轻微倒角，可顺畅插入PCB的金属化安装孔，适配波峰焊、手工焊等不同焊接工艺，焊接后引脚与PCB的结合强度可满足常规工业设备的振动耐受要求。设计过程中，主体的外形尺寸做了严格的边界控制，主体的长宽高尺寸适配常规板卡的元件布局间距，不会与周边的电容、电阻等直插元件产生空间干涉，主体底部与PCB板面预留0.3mm左右的间隙，既可以避免焊接时助焊剂残留堆积在元件底部，也能给元件工作时的轻微温升预留散热空间，避免热量直接传导到PCB基材导致板材老化加速。从功能实现角度，该元件内部集成了磁敏检测核心与信号调理电路，

　　塑封外壳内部做了灌封处理，可抵御常规工业环境下的潮气、粉尘侵蚀，元件的额定检测范围覆盖小功率回路的常见电流区间，响应速度可满足常规过流保护的触发时延要求，不会出现信号滞后导致的后端器件损坏问题。在进行三维建模时，重点还原了引脚的弯折角度、塑封主体的棱角过渡细节，以及表面标识的刻印深度，模型的安装孔位、引脚间距完全对标行业通用的直插元件安装规范，结构工程师在进行PCB布局时可直接调用该模型进行空间干涉检查，提前预判元件与周边结构件、板上其他元件的距离是否满足安规要求，避免打样后出现元件装不上、与外壳顶死的问题。同时模型还原了塑封外壳的拔模斜度，在进行整机结构的热仿真分析时，可准确模拟元件的实际散热面积，提升板级热仿真的结果准确度，

　　给散热设计提供可靠的模型支撑。这类元件的安装方向没有强制要求，可根据板卡的布局空间灵活调整插件方向，引脚的可焊性镀层厚度符合无铅焊接的工艺要求，可适配RoHS合规的生产制程，在进行结构设计时无需额外设计固定压片，依靠引脚焊接的固定强度即可满足常规使用场景的固定需求，仅在高振动的特殊应用场景下，才需要在元件主体点胶加固。
