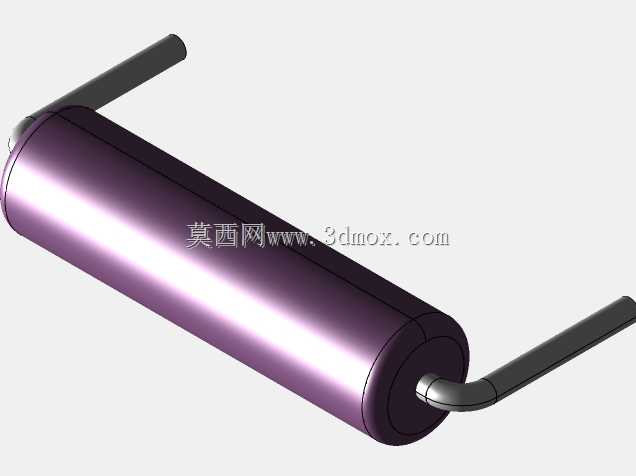

轴向引脚式二硫化钼传感元件结构设计

　　在工业测控、消费电子、环境监测等领域的传感检测回路里，这类轴向引脚圆柱结构的二硫化钼敏感元件，是接触式信号采集链路里的核心基础部件，常被集成在小型化检测模组、便携式探测设备、工业在线监测探头的前端采样位置，用来捕捉对应物理量或化学量的变化，将其转化为可被后端电路识别的电信号。不同于常规贴片式传感元件的表贴安装逻辑，该结构采用两端轴向引出引脚的设计，在PCB板上采用通孔插装的方式固定，焊接后引脚与焊盘形成的机械连接强度更高，能够承受一定幅度的振动与冲击，适配工业现场存在机械扰动的安装场景，比如机床运行状态监测节点、户外环境检测设备的内部采样单元，都能稳定固定在指定安装位，不会因为长期小幅振动出现引脚脱焊、元件移位的问题。

　　从结构设计逻辑来看，主体采用圆柱形金属壳体封装，一方面是为内部的二硫化钼敏感芯体提供密闭的防护空间，隔绝外界粉尘、潮气以及轻微腐蚀性介质的侵蚀，避免敏感材料直接暴露在复杂工况环境下出现性能衰减，延长元件的连续工作寿命；另一方面圆柱外形的结构对称性更好，在自动化插件设备的上料、插装工序里，不需要额外调整元件的周向角度，能够直接通过振动盘送料机构完成排序送料，适配规模化量产的自动化装配流程，降低生产环节的对位调整成本。壳体表面做了钝化处理，既可以避免壳体在存储、焊接过程中出现氧化锈蚀，也能减少壳体与周边电路、结构件之间的意外导通风险，提升电路运行的稳定性。

　　两端引出的引脚采用弯折成型的结构设计，靠近壳体的位置做了圆弧过渡处理，没有尖锐的直角弯折，能够避免引脚在弯折、装配过程中出现应力集中导致的断裂问题，同时引脚的直径与伸出长度经过匹配设计，既能够满足通孔插装时的焊盘尺寸要求，也预留了足够的焊接余量，在波峰焊或者手工焊接工序里，焊锡能够顺着引脚充分浸润焊盘，形成可靠的焊接接头。引脚的材质选用导电性能优异的金属基材，表面做了镀锡处理，降低接触电阻的同时提升焊接的亲和性，减少虚焊、假焊的出现概率。

　　在安装边界的尺寸设计上，圆柱主体的外径控制在常规插装元件的适配范围内，长度方向的尺寸也匹配通用PCB板的元件安装间距，在多元件密集排布的电路板上，不会和周边的电容、电阻等分立元件产生空间干涉，设计PCB封装时只需要按照圆柱外径预留对应的元件占位空间，按照引脚间距设置对应的通孔焊盘即可，不需要额外定制特殊的封装尺寸，能够直接兼容常规的插装元件布局规范。在实际选型应用时，需要注意元件的安装方向，尽量让圆柱主体的轴向与设备主要振动方向保持平行，减少引脚承受的径向剪切力，同时在焊接时要控制焊接温度与时长，避免高温顺着引脚传导到壳体内部，导致二硫化钼敏感芯体的性能出现漂移。

　　这类结构的传感元件在设计建模过程中，需要重点关注几个核心的配合尺寸：一是引脚与壳体端部的密封配合位置，要保证引脚穿出壳体的位置不存在配合间隙，避免外界介质从配合缝隙渗入壳体内部；二是引脚的弯折位置尺寸，要保证弯折后的引脚中心距与PCB板上的焊盘孔距完全匹配，避免插装时出现引脚偏斜、无法顺利插入通孔的问题；三是圆柱壳体的外圆尺寸公差，要控制在自动化插件设备的适配公差范围内，保证送料、抓取、插装的动作能够顺畅完成，不会因为壳体尺寸偏差导致卡料、插装偏位的问题。另外在结构细节上，壳体的两端边缘做了小圆角处理，避免装配过程中锋利的边缘划伤操作人员或者损坏周边的导线、绝缘层，提升装配环节的安全性。
